С чего начать?
Перед тем, как установить дымоход через стену, нужно выполнить некоторые предварительные работы:
- Рассчитать диаметр трубы.
- Рассчитать высоту дымохода.
- Начертить план-схему с учетом этих данных.
Перед этим очень полезным делом будет вспомнить школьный курс физики, потому что при расчетах следует учесть некоторые важные аспекты:
- Чем выше труба, тем лучше тяга, и это обусловлено тем, что теплый воздух легче холодного и имеет свойство подниматься вверх.
- Тяга зависит также от диаметра.
- Непременно учтите мощность отопительного агрегата.
Что с диаметром?
Есть прямая зависимость двухконтурной трубы дымохода от того, какого размера выходного патрубка печи или котла. Так что для начала определитесь, чем вы будете отапливать ваш дом и измерьте сечение узла, через который дым будет попадать в трубу.
Соображение, которым стоит руководствоваться, предельно простое: внутренний кожух такой трубы никак не должен быть меньше сечения патрубка, а вот больше – вполне допустимо. Ширина дымохода должна быть одинаковой, сужения на стыках очень сильно снижают тягу. Но самое главное – мощность, и здесь есть некоторые закономерности:
- Для котла мощностью 3,5 кВт (и для печи, которая работает примерно с той же эффективностью) сечение внутреннего кожуха может быть 80 мм.
- Если мощность составляет 4-5 кВт, подойдет труба 95 мм.
Длина трубы
На высоту дымохода в первую очередь влияют габариты самого строения. Следует учесть, что длина трубы не должна быть меньше высоты строения:
- Короткий дымоход опасен — дым выводится плохо, тягу он обеспечивает плохую. Это может привести не только к тому, что котел или печь будут работать не так эффективно, как вам бы того хотелось, но и к задымлению и даже отравлению угарным газом.
- Длинный дымоход хорош, тяга возникает подходящая, однако, и у него есть существенный недостаток – приходится сжигать больше топлива, что и дорого, и неэффективно.
Тип сборки
Определившись с тем, куда будет выходить ваш дымоход, решите, какой тип сборки вам больше подходит. Их всего два:
- по дыму;
- по конденсату.
В первом случае колена наращиваются так, что нижние колена вставляются внутрь верхних, во втором – наоборот.
Сходства рассматриваемых вариантов
Оба способа установки дымохода объединяет конечный результат — достижение качественного дымоудаления и обеспечение необходимой тяги. Помимо этого, в обоих случаях требуется:
- Соблюдение правил возведения дымохода, изложенных в СП 13330.2016
- Теплоизоляция по всей длине трубы.
- Использование только негорючих материалов для возведения дымового канала.
- Установка ревизионного кармана или окна.
- Учет конфигурации крыши, при определении высоты дымохода.
- Обязательная герметизация стыков дымовой трубы.
- Наличие знаний и навыков при монтаже, во избежание неправильной работы дымохода и его безопасной эксплуатации.
Последовательность монтажа
Установка внутреннего дымохода начинается с составления схемы и расчета необходимого количества сегментов трубы. Чтобы выполнить сборку правильно, устройство выполняют в следующем порядке:
Схема вывода дымохода через крышу из профнастила
- Поверхность стен и пола за отопительным прибором и дымоходом защищают от жара огнестойким материалом, к примеру, асбестовыми листами.
- Первый сегмент трубы соединяют с патрубком теплогенерирующего прибора или печи. Если в месте соединения имеются зазоры, используют переходник или уплотнитель. Чтобы герметизировать стык, применяют огнестойкий герметик и металлический хомут.
- Каждый последующий сегмент одноконтурной трубы надевают на нижерасположенный, чтобы не затруднять прохождение дыма. Соединение сэндвич-труб выполняют иначе – элементы, внутреннего контура вставляют в нижележащий модуль, в внешнего наоборот.
- Рекомендуют соблюдать нахлест между трубами, равный четверти радиуса. Чтобы удобнее было обрабатывать герметиком и стягивать хомутами стыки, не стоит размещать их в местах прохода межэтажных перекрытий и крыши.
- Если требуется развернуть трубу, модули соединяют с помощью поворотного колена с углом 45 или 90 градусов.
- Чтобы провести дымоход через перекрытие и крышу, нужно изготовить в них отверстие и вмонтировать проходной короб или патрубок, в который засыпают огнеупорный утеплитель.
-
После вывода трубы на крышу, ее защищают эластичным уплотнителем в виде воронки, который надежно защищает от проникновения воды.
- Трубу достраивают до рассчитанной высоты и сверху надевают защитный зонтик, предотвращающий попадание в дымоход мусора, веток и птиц.
- Место вывода трубы отделывают декоративным фартуком, подходящим по цвету к кровельному материалу.
После окончания монтажа необходимо запустить отопительную систем, проверить тягу и герметичность соединений – даже небольшая небольшое задымление свидетельствует о серьезных проблемах, решение которых откладывать небезопасно.
Установка дымохода в доме – ответственное мероприятие, от качества выполнения которого зависит комфорт и безопасность эксплуатации отопительной системы, поэтому соблюдайте рекомендации производителей, технологию монтажных работ.
Цена вопроса
Никто не будет спорить с тем, что монтаж сэндвич дымохода своими руками позволяет снизить расходы на обустройства дома. Но и, тем не менее лучше эту работу доверить профессионалам.
Несмотря на внешнюю простоту монтажа, необходимо знать что цена, напрямую зависит от способа выполнения работ. Он может быть выполнен «по дыму» или «по конденсату». При выборе первого способа необходимо будет использовать тройники, через которые будет отводиться конденсат. При втором варианте сборки и монтажа, дополнительных комплектующих не потребуется.
Надо всегда помнить, что установка сэндвич дымохода – это процедура очень важна и ответственна. И если все-таки домовладелец решил самостоятельно выполнить сборку и установка дымохода из сэндвич трубы, то он должен осознавать всю меру ответственности за эту деталь.
Вывод через стену
Вывод дымохода через стену выполняют в том случае, если работы выполняют в уже возведенном здании. В этом случае дымоход будет проходить по внешней стене здания и домовладелец должен предусмотреть меры по защите стены от воздействия температуры, исходящей от дымохода.
При сооружении нового дома, дымоходную систему выполняют внутри здания, в этом случае тепловые потери сводятся к минимуму.
Принимая решение об установке трубы через сруб необходимо осознавать, что придется выполнить ее обязательную изоляцию с помощью материалов типа базальтовой ваты, асбеста или кирпича. Эта операция должна быть проведена в соответствии с требованиями пожарной безопасности. Такой подход позволит минимизировать затраты на ее обслуживание при длительном сроке службы.
Особенности работы с деревянными стенами
Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.
Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.
Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.
Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.
Виды дымоходов и их особенности
Дымоходы в доме, особенном деревянном, или в бане должны быть выполнены из различных огнеупорных материалов. Кирпичные дымоходы обладают устойчивостью к высоким температурам, прочностью и эстетикой, но при этом пористая и неоднородная структура кирпича способствует накоплению влаги, осаждению продуктов горения — сажи и копоти. В результате просвет печной трубы зарастает, ухудшается тяга, и эксплуатация печи становится небезопасной. Особенно нежелательно использовать кирпичные дымоходы в системах отведения дыма от твердотопливных, в том числе пеллетных, котлов с закрытой камерой сгорания.
Трубы из черного металла не рекомендуется использовать в деревянных домах и банях, а также при установке газового или твердотопливного котла: они сильно нагреваются и быстро прогорают, что может привести к пожару. Иногда дымоходы из такой трубы монтируют в кирпичных гаражах и других подсобных помещениях, но и там они неэффективны, так как подвержены коррозии и образованию конденсата.
Наиболее удачное решение — утепленные сэндвич-дымоходы из нержавеющей стали и керамики. Круглое сечение труб способствует прохождению дыма и обеспечивает хорошую тягу. На гладкой внутренней поверхности меньше оседает сажа. За счет утепления исключается образование конденсата. Благодаря модульной системе их монтаж легко сделать своими руками. Конструктивно сэндвич-дымоходы из нержавейки и керамики несколько отличаются.
Керамический сэндвич-дымоход представляет собой систему из модулей, каждый из которых состоит из внутреннего керамического элемента трубы и полого пеноблока. Для теплоизоляции они разделены слоем базальтового утеплителя. Поставляются модули в разобранном виде, сборка производится на месте на специальный клей и герметик. Для установки керамического дымохода обязателен фундамент из-за их значительного веса.
Сэндвич-дымоходы из нержавеющей стали продаются в виде готовых модулей. Они представляют собой две трубы разного диаметра, вложенные одна в другую, и разделенные слоем утеплителя. Внутренняя труба — из нержавеющей стали, внешняя может быть как из нержавейки, так и из оцинкованной жести. Собираются они значительно быстрее керамических. Кроме того, благодаря небольшому весу, для дымохода из нержавейки не нужен фундамент.
По огнестойкости керамические дымоходы превосходят все остальные, они длительно выдерживают температуру до 1200 градусов Цельсия, некоторые модели снабжены системами вентиляции. Срок службы таких дымоходов не менее 50 лет. Но цена керамических дымоходов высока, поэтому их установка целесообразна только в жилых домах, коттеджах и других капитальных строениях.
Способы изготовления дымоходов
Разновидности наружных дымоходов
Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.
Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.
Основные этапы установки
Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:
Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
Произведите разметку, и подготовьте нужного диаметра отверстие.
Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
Труба стыкуется с котлом, печкой с помощью трех конечного «колена»
Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
Дальше производится монтаж вертикальной части
Обращайте внимание на крепление, используйте только качественные крепежные элементы.

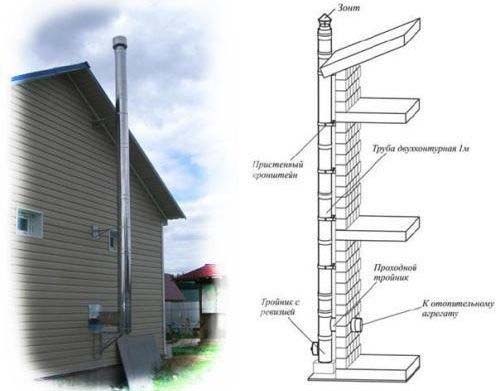

Схема дымохода
После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.
Преимущества наружной прокладки дымоходов ↑
Наружный способ проводки отводящей трубы имеет следующие очевидные преимущества:
- Вынос основной части отводного канала из дома позволяет увеличить полезную жилую площадь помещения.
- Монтажом системы отвода продуктов сгорания можно заниматься по завершению основных строительных мероприятий.
- Наружная прокладка дымоотвода не потребует от вас значительных затрат сил и времени.
К легко устранимым недостаткам такого подхода следует отнести:
- Необходимость обязательного утепления дымоотводных труб.
- Возможность значительных потерь тепла при низком качестве теплоизоляции.
- Сложность совмещения конструктивного исполнения дымоотвода с архитектурным стилем здания.
Несмотря на все эти сложности, при решении вопроса о том, как сделать дымоход через стену, предпочтение обычно отдаётся его внешнему размещению (полному или частичному).
Сэндвич труба для дымохода
Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.
Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.
Марка AISI | Применение | Характеристики |
---|---|---|
430 | Для внешних кожухов сэндвич труб | Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям. |
439 | Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт. | В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды. |
316 | Оптимальный вариант для любого типа газовых котлов. | В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур. |
304 | Для котлов малой и средней мощности. | Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316. |
Разделка печной трубы на крыше
Разделку печной трубы на крыше проводят с учетом нескольких размеров:
- минимальное расстояние от поверхности крыши до стропил 250-300 мм;
- если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
- если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.
Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.
Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.
Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.
Гидроизоляция поверхностей выполняется в несколько этапов:
- на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
- закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
- теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.
После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.
Схемы:
Схема разделки печной трубы на крыше
Монтаж кирпичной печной трубы
Технические характеристики сэндвич трубы
- Материал. В качестве теплоизоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид утеплителя отличается устойчивостью к высоким температурам и к воздействию химических веществ. Минеральная вата обладает прекрасными теплоизоляционными/звукоизоляционными свойствами и прокладывается толщиной в 30-60 мм. Благодаря своим пожаробезопасным свойствам, многослойные трубы могут применяться в домах, возведенных из любого материала. Для внутреннего кожуха используются более дорогие сплавы с высокой степенью термостойкости.
Внутренний слой сэндвич трубы в основном производят оцинкованной стали, а внешняя труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. От содержания легирующих материалов, различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена.
Сендвич трубы оцинкованные и из нержавеющей стали
- Тип соединения. Элементы сэндвич труб соединяются двумя способами: гофрированными краями и раструбами. Достоинством гофрированного соединения является простота монтажа, но для обеспечения герметичности необходимо большое количество герметика, а это повышает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет наличия более широкой фаски с одной стороны трубы. Плюсом является высокая степень герметичности, благодаря чему конструкция может применяться для газовых котлов. А вот минус заключается в сложности монтажа и необходимости очень точного подгона всех деталей.
Типы соединения сендвич-труб
Особенности работы с деревянными стенами
Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.
Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.
Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.
Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.
Дымоходы из керамики для деревянных зданий

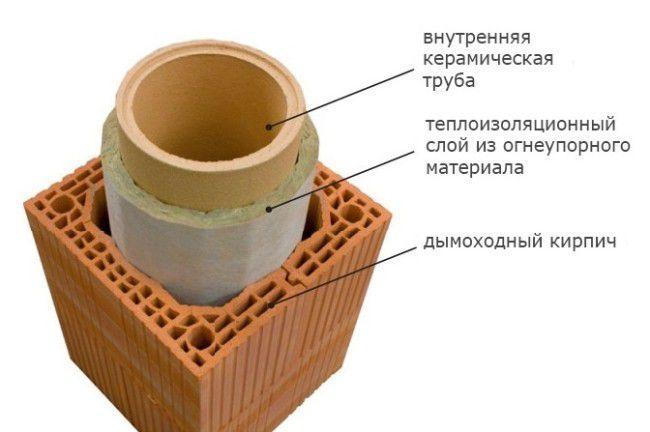

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.
дымоход из керамики
Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.
Особенности работы с деревянными стенами
Общие моменты
Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.
Монтаж осуществляют двумя способами:
- Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
- Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.
Крепление сэндвич трубы ближе к коньку.
Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.
К постройкам из горючих материалов предъявляются повышенные требования. При выводе дымохода через стену в деревянном доме нужно учитывать все нормы по пожарной безопасности.
Пошаговая инструкция, как сделать дымоход правильно:
- Для трубы пробивают проход через стену согласно нормам СНИПа. Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению – 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
- В отверстие в стене монтируют короб из металла.
- Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
- Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
- Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.
- Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
- На выходящий отрезок устанавливают переходник в виде тройника.
- Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
- К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.
Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.
Монтаж дымохода – некоторые тонкости
Выполнение работ по монтажу необходимо проводить с учетом некоторых технологических тонкостей. Например, схема окончательного монтажа сэндвич дымохода должна учитывать, то, большая часть конструкции должна проходить внутри помещения. Это снизит тепловые потери в отопительный период. В процессе разработки схемы системы отвода газов, необходимо учитывать то, что горизонтальные участки не должны превышать одного метра в длину.
Кроме того, существуют таблицы подбора, на основании которых можно подобрать диаметр трубопровода.
Таблица 1.
Тепловая мощность котла или печи | Минимальное сечение дымохода | Диаметр трубы |
---|---|---|
до 3,5 кВт | 140 × 140 мм | 158 мм |
от 3,5 до 5,2 кВт | 140 × 200 мм | 189 мм |
от 5,2 до 7 кВт | 140 × 270 мм | 220 мм |
Кстати, при самостоятельном расчете необходимо учитывать и то, что толщина тепловой изоляции напрямую связана с мощность котельного или печного оборудования. Так, для котла мощность в 0,6 кВт, необходима изоляция толщиной в 25 мм. Чем выше мощность, тем выше мощность, тем тепловая изоляция должна быть толще.
Данные о применяемости труб, должны быть указаны в инструкции по руководству или эксплуатации.
Еще одна задача, которую необходимо решить при составлении схемы – это обеспечение пожарной безопасности, то есть трубы не должны сопрягаться с другими инженерными коммуникациями, особенно это касается газовых коммуникаций. Ко всему прочему, необходимо разместить участки дымохода на определенном расстоянии от деревянных конструкций. Для фиксации конструкции необходимо использовать стальные кронштейны специальной формы. Минимальный шаг установки крепежа для монтажа трубопровода должен быть не менее 1 метра.
При проектировании конструкции необходимо обустроить ревизионную дверцу, через которую будет выполняться осмотр и чистка конструкции от сажи.
Монтаж этой конструкции должен быть совершен без недочетов. Чаще всего ошибки и брак в монтаже трубопровода совершают по причинам:
- ошибок в расчетах и монтажной схеме;
- несоблюдение технологической дисциплины.
- применение низкопробных материалов, инструмента, крепежа.
Утепление дымохода
Наружное утепление дымохода предназначено для устранения главного врага трубы — конденсата, который образуется в холодное время года как следствие конденсации водяных паров на внутренних стенках. Особенно большое количество влаги содержится в дровах — до 25% в сухих и до 60 в свежеспиленных. Уголь не содержит паров, но так как в процессе горения используется воздух из жилого помещения, то влажность его может достигать 8–10%. Проходя по холодной трубе с небольшой скоростью, пар осаждается в виде капель на внутренних стенках и, смешиваясь с сажей, превращается в химически активную кислоту.
Утепление трубы дымохода позволяет избежать образования конденсата на её внутренних стенках
Применяют три основных способа утепления:
-
Оштукатуривание. Самый простой и доступный способ, не требующий специальных навыков. Заключается в том, что на дымоход наносится несколько слоёв шлаково-известкового раствора, который при застывании образует прочную защитную «шубу». Чтобы усилить сцепление штукатурки с кладкой, используют металлическую сетку, закрепляя её к трубе анкерными гвоздями. После нанесения 3–4 слоёв (с промежутками на высыхание) утеплённую поверхность покрывают белилами или известью. Как показала практика, такая защита способна уменьшить теплоотдачу трубы на 20–25%. Этот способ отличается быстротой и не требует больших финансовых затрат.
-
Утепление с помощью деревянных досок. Потребуются доски толщиной 30–40 мм. Вокруг всего дымохода (начиная от выдры и до оголовка) монтируется деревянный каркас и полностью обшивается доской. Сверху древесину защищают шифером. Расстояние между кирпичной кладкой и досками (5–7 см) заполняется любым негорючим утеплителем — землёй, песком или минеральной ватой. Во избежание просыпания утеплителя, щели между досками закрываются полиэтиленовой плёнкой или зашпаклёвываются герметиком. Этот способ эффективен в регионах степной зоны, где часто дуют суховеи, а затяжные дожди бывают редко.
-
Третий способ требует определённых расходов. Заключается он в том, что стенки трубы утепляются минеральной ватой, которая устойчива к воздействию солнечного излучения. Лучшим вариантом считается базальтовая вата, отличающаяся очень низкой теплопроводностью. На дымоход наносится слой клеящего состава, к которому крепятся базальтовые плиты. Для хорошего схватывания весь массив утеплителя фиксируют сантехническим скотчем, и накрывают полипропиленовой армированной плёнкой. После полного высыхания клея вату покрывают зернистой фасадной краской, используя малярную сетку. Другой вариант — сайдинг или облицовка профилированным металлическим листом. Такая изоляция трубы позволяет сохранить до 50% тепла внутри дымоходного канала. И, как следствие, обеспечить отсутствие конденсата на внутренних стенках.
Общие правила и выбор места
Как провести трубу печи через деревянный потолок — это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:
- максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
- расстояние до поверхностей деревянных стен – минимум 250 мм;
- длина горизонтального участка дымохода до 1000 мм;
- при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
- при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.
Монтаж дымохода
Проход любого дымохода через стену ответственное занятие, важно правильно рассчитать все нюансы. Вывод дымохода через стену нужно делать только в том месте, где нет никаких коммуникаций
Кроме того, к специфике монтажа в стене относится установка надежной разветвительной системы. Не допускается образования острых углов, они приводят к образованию завихрений, что негативным образом скажется на работоспособности системы.
Варианты вывода дымохода
Выполнять монтаж, нужно начиная от источника тепла, то есть с соединения трубы и котла. Далее переходим непосредственно к креплению перегородки, установке крепления дымохода на стене. Не советуют использовать сделанные своими руками крепежи.
Предварительно, начертите место прохода в стене, отметьте место крепления на наружной стене. Обязательно сделайте правильный проходной узел, как описывалось выше
Особое внимание уделяйте домам из дерева. Как правильно вывести на улицу через кирпичную стену смотрите в обучающих видео, но помните, что особенность всегда одна
Нужно тщательно утеплять место, а также проводить качественную термоизоляцию, во избежание пожара.
После проводки через стену, проводим крепление трубы на кронштейны, заранее установленные на стене. После вывода на крышу, крепится труба дополнительно специальными растяжками, при условии, что высота намного превышает конек кровли.
Советы по выбору
Для сооружения дымохода в бане через стену нужно выбирать металл толщиной не менее 2 мм. Изготовлены трубы должны быть из высоколегированного сплава стали, стойкого к коррозии.
Всё популярнее становятся сэндвич — трубы, но цена их достаточна высока. Если хочется сэкономить, то можно взять две трубы разных диаметров и разместить между ними теплоизоляционный материал. Стоимость такой конструкции будет ощутимо меньше.
Финальные работы и проверка системы
После завершения всех этапов работ следует тщательно протестировать дымоход, дабы убедиться в правильности выполненных манипуляций. Перед тестовым разведением огня следует поместить в топку руку и убедиться, что присутствует тяга воздуха. Для того, чтобы повысить чувствительность кожи, можно предварительно смочить их в воде.
Если вы ощущаете дуновение воздуха, то можно развести пламя. При правильно смонтированном дымоходе в помещении будут отсутствовать клубы дыма и неприятный запах. Современные системы отведения дыма и гари спроектированы таким образом, чтобы нивелировать незначительные ошибки при монтаже, поэтому вероятнее всего система будет работать должным образом.
Изготовление и установка дымохода своими руками
Перед тем, как вывести дымоход через стену своими руками, необходимо определиться с местом его монтажа и размерами, а также разработать схему конструкции.
Варианты правильного размещения дымохода представлены на следующей схеме:
Расчет размеров
Основным параметром для выбора дымоотводной трубы является её внутреннее сечение. Внутренний диаметр рассчитывается в зависимости от мощности отопительного прибора. Учитывайте только, что размер сечения не должен быть слишком большим, иначе тепло не будет задерживаться в обогревателе, а труба с чрезмерно малым диаметром не будет создавать необходимый уровень тяги для отвода дыма. И, конечно, диаметр любого из участков конструкции не должен быть меньше выхода трубы отопительного прибора.
Для печей малой и средней мощности диаметр и высоту дымохода можно подобрать по таблице:
Мощность котла, кВт | Диаметр, см | Высота, м |
18 | 13 | 7 |
28 | 15 | 8 |
45 | 15 | 9 |
65 | 20 | 10 |
90 | 25 | 13 |
Подбираем место выхода дымохода
Местом для вывода трубы дымохода должна быть глухая боковая стена, где нет мансардных окон, балконов и окон второго этажа.
