Как сделать шибер для дымохода своими руками: инструкция по изготовлению задвижки

Разновидности шиберных задвижек

Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:

1. Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
2. Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.

Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.

Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.

Есть три способа, как установить шибер:

1. Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
2. Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
3. Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.

Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.

Способы установки шиберной пластины

Монтируется заслонка в одном метре от отверстия трубы, находящегося возле отопительного прибора, или в топке. Размещенная таким образом задвижка легко управляется, поскольку ни вход, ни облицовочная часть не закрываются ручкой.

Деталь устанавливается в трубе, без использования дополнительного крепежа. Осведомленные строители этот способ называют «трубой в трубе».

Шиберную задвижку ставят в вентиляционном сооружении – она чаще всего располагается на выходе. Эта конструкция имеет название пускового шибера в том случае, если заслонка с вентилятором монтируются вместе. В таком положении заслонка выполняет роль профилактической заглушки, благодаря которой двигатель не перегревается при запуске вентилятора. Запускать его в работу нужно тогда, когда шибер закрыт, с целью исключения повышенной нагрузки на электрический двигатель.

Регулировка

При эксплуатации отопительных агрегатов важным аспектом является правильная регулировка тяговой силы, которая влияет на эффективную работу и безопасность системы отопления. Задвижной элемент, даже при полном проникновении внутрь дымоходного канала, полностью не защищает банное помещение от проникновения угарного газа. Закрытие проводится после окончания топки, дрова должны успеть прогореть, покрыться пепельным слоем.

Если за этим не проследить возникает риск надышаться вредными газообразными веществами. Просачиваясь, угарные продукты заполняют помещение. Следует помнить, что установка средств регулировки тяги (шибер, дефлектор, флюгер) не освобождает от регулярной чистки трубы. Если оборудование вовремя не очистить от сажи, неприятных последствий не избежать.

Нужно внимательно следить за состоянием дымоходной конструкции и наличием достаточной силы тяги.

Для контроля тяги разработана формула расчета оптимального значения для шиберного элемента, который называется коэффициент «альфа. При установке требуемого значения обеспечивается равномерное сгорания дровяных материалов при минимальном образовании пепла.

Выбор задвижки

Задвижка на трубу дымохода подбирается в зависимости от следующих параметров:

• вида устройства;
• материала изготовления;
• размеров.

Рассмотрим каждый из них более подробно.

Разновидности задвижек. Их преимущества и недостатки

В зависимости от конструктивных особенностей выделяют:

• выдвижные заслонки (рисунок выше), представляющие собой отрез трубы с двигающейся пластиной. Такой вид шибера отличается простотой монтажа, невысокой стоимостью и возможностью самостоятельного изготовления;
• поворотные (дроссельные) заслонки. Открытие дымового канала производится за счет вращения пластины, расположенной на направляющей в центре отреза трубы. Поворотная задвижка менее надежна по сравнению с выдвижным шибером, но может быть установлена не только на дымоход, но и дымоотводящие патрубки, например, от камина.

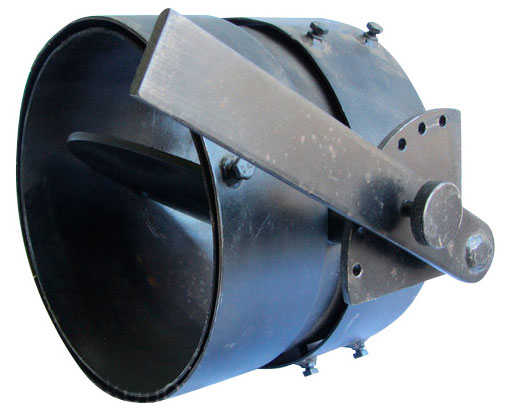

Дроссельная задвижка для дымохода

Как правило, выдвижные конструкции устанавливаются на кирпичные дымоходы, а поворотные на стальные дымоотводящие трубы.

Выбор материала и размеров заслонки

Помимо вида печной задвижки важно учитывать и такие параметры, как материал изготовления и размеры устройства. Заслонка для дымохода может быть изготовлена:

Заслонка для дымохода может быть изготовлена:

из чугуна. Этот вид материала является наиболее распространенным в кирпичных дымоходах, так как отличается высоким запасом прочности и долговечности, а также на него не действуют негативные последствия воздействия влаги, сажи и иных отложений. Единственным существенным недостатком является большой вес конструкции, что усложняет процесс установки устройства;

Шибер, изготовленный из чугуна

нержавеющая сталь. Наиболее легкий, но не менее долговечный при правильной обработке материал. Сталь легко чистится, не подвергается воздействию коррозии и высокой температуры. Из стали, как правило, изготавливаются дроссельные задвижки для стальных дымоходов.

Размеры шибера подбираются в зависимости от внутреннего сечения трубы. Плотность перекрытия дымохода может быть достигнута только в случае полного соответствия указанных параметров.

Предназначение и принцип действия

Шибер для вентиляции представляет собой клапан, способный полностью или частично перекрывать движение воздушных потоков в воздуховоде. Дословный перевод с немецкого языка слова schieber — это задвижка. Название полностью раскрывает функциональное предназначение прибора. Приспособление используют в вентиляционных сетях для повышения продуктивности их работы посредством регулирования интенсивности прохождения воздушных масс. Шибер иногда называют «дроссельной заслонкой», но этот термин относится ни ко всем устройствам, а только к тем, которые оснащены поворотным механизмом запора.

Принцип работы шибера в точности повторяет принцип действия печной заслонки, применяемой для регулирования тяги в трубе дымохода. Так, при розжиге топлива заслонку открывают, обеспечивая тем самым мощное движение воздушных потоков от поддувала до трубы. В процессе активной фазы горения – чуть перекрывают, предотвращая мгновенное прогорание топлива, а после того, как истлеют последние угольки – задвижку закрывают практически полностью, оставляя лишь небольшую щель.

Таким образом, печная задвижка играет роль регулятора тяги, позволяет контролировать скорость и интенсивность прохождения воздушных масс через дымоход. По такому же принципу работает вентиляционный шибер. Он то увеличивает, то ограничивает ток воздушных струй. Кроме того, заслонка выравнивает сопротивление воздушных потоков внутри воздуховода, регулирует их прохождение из основной его части в ответвления. Шиберные заслонки могут монтироваться на воздуховоды из любого материала, включая пластиковые.

Особенности установки шиберных заслонок

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Конструкционные отличия

Современные конструкционные решения в моделях вентиляционных задвижек предполагают не только наличие возможности их выдвигать/задвигать, а даже устанавливать под определенным углом. Самый простой вариант – обычный выдвижной шибер. Его устанавливают по перпендикулярной оси относительно движения потока воздуха. Использование шибера в такой конструкции дает возможность управлять объемами поступающего воздуха.

При выборе данного вида заслона следует, в первую очередь, обратить внимание на саму задвижку. Для продуктивной и длительной работы она должна соответствовать определенным критериям:

• Иметь идеально гладкую поверхность.
• Быть устойчивой к резким температурным перепадам внутри и снаружи вентиляционной системы.
• Легко поддаваться чистке.

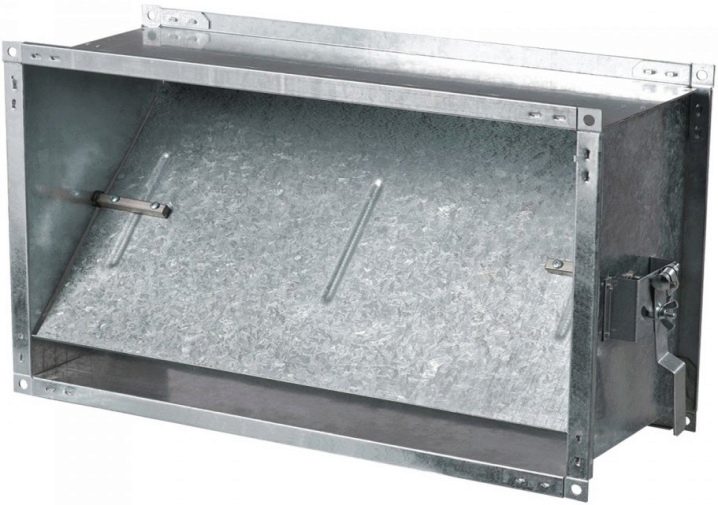

Поворотный шибер еще имеет название дроссель-клапан. Указанное устройство чуть более сложное в использовании, однако его возможности гораздо шире. Данный механизм представляет собой вращающиеся на центральной оси задвижки, для регулирования которых предназначена специальная рукоятка. Он позволяет выставлять определенный угол наклона шибера для повышения качества вентиляции помещения.

Дроссель-клапан, таким образом, является более совершенным механизмом, который позволяет с высокой точностью регулировать прохождение воздуха сквозь вентиляционную систему. Однако у него присутствует и определенный недостаток – пластина имеет свойство часто ломаться. Это относит данный вид вентиляционных шиберов к разряду не совсем практичных и, по сравнению, дорогих.

Особенности монтажа

В большинстве случаев, задвижка для вентиляции устанавливается непосредственно перед выходом вентилятора. В случае, если их расположение совпадает, то конструкция называется пусковым шибером, тогда ее задача заключается в защите силовой установки вентилятора от перегрева.

Нужно понимать, что запускать вентилятор нужно только лишь тогда, когда шибер находится в закрытом положении. В противном случае на него будет влиять дополнительная нагрузка, что в свою очередь достаточно быстро приведет к выходу из строя электрического оборудования.

Как и любая другая конструкция, шиберная задвижка обладает своими особенностями монтажа. Различают два основных способа ее установки:

• методика труба в трубу – механизм устанавливается в дымоход за счет своей конструкцию, такой принцип не подразумевает использование дополнительных крепежных элементов;
• запорное устройство монтируется перед выходом из дымохода или же в печке, соответственно, становясь частью общей конструкции, в этом случае максимальное значение высота, на которой может располагаться шибер, не может превышать отметку в один метр.

Также имеется еще один метод монтажа шибера – фланцевый

В процессе его использования нужно уделять внимание двум факторам:

• крепежные элементы, которые фиксируют отвод дыма, должны быть расположены на небольшом расстоянии от шибера, устанавливать их вместе с основным механизмов нельзя;
• все крепежные элементы должны располагаться исключительно с одной стороны фланца;
• в процессе монтажа соединения фланцевого типа нужно обеспечивать дополнительную герметизацию.

Использование задвижек в печи позволяет обезопасить себя от отравления угарным газом. Информация о способе сохранения тепла в печи передается из поколения в поколение. Все очень просто, пока горит пламя – заслонка не должны быть закрыта полностью. Как только огонь погас, шибер можно полностью закрывать.

Задвижку, впрочем, как и любой другой механизм, создание которого не требует обязательного наличия специализированных инструментов, можно без проблем сделать самостоятельно. Для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы.

Технические характеристики

Конструкция шиберов полностью зависит от места их установки, температуры воздушных масс и формы воздуховодов. Все задвижки имеют абсолютно гладкую поверхность, что продиктовано работой в условиях перепадов температур и необходимостью регулярной очистки. Кроме того, заслонка должна иметь перфорацию либо быть оборудована щелевым отверстием. Это не позволит полностью закрыть приток свежего воздуха в помещение и обеспечит сохранение благоприятного микроклимата.

Шиберы бывают выдвижными и поворотными. Первые используются в вентсистемах с принудительной циркуляцией воздушных потоков, и представляют собой прямые задвижки, выполненные из стали. Их устанавливают перпендикулярно направлению движения потока. Такая конструкция позволяет контролировать объём прохождения воздуха и, при необходимости, изменять его.

Поворотные модели, именуемые дроссельными заслонками, могут устанавливаться на вентиляции с естественной тягой. Модели представлены в виде закреплённой на оси пластины, и приводятся в действие при помощи поворотной ручки. Ручка, в свою очередь, закрепляется на пластине посредством болта и гайки-барашка, и открывает задвижку на 10 градусов при каждом повороте. Все детали клапана изготавливаются из оцинкованной стали, и при необходимости дополнительно окрашиваются.

В приточно-вытяжных системах установка шиберов производится в разрыв воздуховода перед вентилятором. Такое расположение заслонки не позволяет электродвигателю вентилятора перегреваться: при запуске вентилятора заслонку закрывают, а после того, как количество оборотов достигнет рабочих параметров – открывают. В данном случае шибер выступает в роли пусковой заслонки, что увеличивает эффективность работы вентилятора и продлевает срок его службы.

Подбираем шибер

Шибер применяется, как правило, в системах отопления, основанных на использовании дров, твердого и жидкого топлива, газа. Интенсивность горения регулируется изменением подачи топлива. В газовом котле целесообразно использование шибера поворотного типа. Поскольку выходящие газы имеют низкую температуру, само сооружение не повредится. Устройство из нержавейки не закроет дымоотвод целиком и предупредит при этом выход пламени через зольник в помещение.

Соорудить шибер возможно собственноручно. Если вы занялись строительством дома и планируете сооружать печь сами, то сразу позаботьтесь о встраивании в дымоход шибера. Даже отапливая помещение при помощи котла, заслонку установить все же придется. Самостоятельно можно осуществить не только установку шиберной задвижки, но и ее сборку. Чаще всего такая необходимость возникает при переоборудовании печного отопления, то есть в случае если в доме уже есть дымоход, но к нему необходимо подобрать подходящий шибер.

Для сооружения шибера стоит использовать нержавейку, поскольку лишь она способна выдержать негативное воздействие высоких температур и конденсата. Сначала сделайте рамку, куда потом установите заслонку. Стоит использовать уголки, у которых ширина полки составляет от 35 до 45 мм.

После этого высверливаем в рамке выемку для оси. В центре между параллельными деталями проделайте такие мероприятия для тех конструкций с прямым поворотом. При угловом повороте отверстия необходимо разместить по диагонали. Затем приварите втулки. Их расположение не должно мешать свободному вращению оси.

Для самой заслонки берут двух-трехмиллиметровую сталь. Пластина вставляется в рамку и приваривается к оси. Заслонку и рамку следует разделить зазором размером до 1 мм. Для того чтобы заслонка полностью закрывалась, она оборудуется ограничителем. На ось монтируем ручку, с помощью которой будем управлять шибером.

Несмотря на простоту конструкции детали, шибер имеет массу преимуществ. Благодаря ему даже обычное печное отопление можно сделать энергоэффективным.

Варианты установки шибера

Наиболее известными способами расположения шибера являются следующие:

1. Установка шибера непосредственно в саму топку либо в выходной патрубок. В таком случае заслонку дымохода располагают не далее одного метра, а именно — на том отрезке, который ближе всех находится к прибору отопления. При данном типе расположения можно управлять задвижкой максимально легко, потому как облицовка и сам портал не задевается ручкой.
2. Соединение элемента с остальными деталями дымохода без применения дополнительного крепежа. Специалисты дали название подобному методу – «труба в трубу».
3. Установка шибера в системе вентиляции – это его расположение на выходе вентилятора, являющимся наиболее известным способом монтажа. Конструкцию называют пусковым шибером, если вентилятор и заслонка устанавливаются вместе. В данном случае заслонка выступает в качестве защитной заглушки, способной не допустить перегрев двигателя в момент запуска вентилятора. Начинать его работу следует лишь при закрытом состоянии шибера, потому как в открытом состоянии большая нагрузка ложится на электродвигатель.

Необходимо помнить, что когда дымоходная конструкция прямая, задвижка способна усложнить процесс очистки топки от сажи. Если шибер не обладает функцией автоматического открывания, вентилятор необходимо оборудовать устройством плавного спуска.

Как правильно регулировать тягу?

Правильным считается значение «альфа» — это в пределах 2,0-2,5 (есть специальная формула, чтобы это вычислить). Только тогда дрова сгорают хорошо и сажи получается минимально. А для этого совершенно не лишне обеспечить подачу воздуха в зону горения – если у вас есть такая возможность.

Запомните только одно: если вы закрыли шибер, угарный газ в баню все равно будет просачиваться – даже если вы не слышите гари и не видите дыма. Это очень опасно! За несколько часов вы можете полностью угореть. Закрывать шибер можно только в самом конце, когда в топке все давно перегорело и слегка покрылось пеплом. Берегите себя!

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

• увеличивает силу тяги при сложных погодных условиях;
• повышает интенсивность горения в топке за счет усиления притока кислорода;
• уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
• экономит топливо за счет уменьшения интенсивности горения;
• предотвращает утечку тепла после прогрева каменки.

Как устроен шибер

Конструктивно шибер — это запорное устройство с регулируемой задвижкой. Именно благодаря смещению задвижки регулируется движение газов в дымоходе. Может устанавливаться в дымовых трубах круглого, квадратного и прямоугольного сечения. Представляет собой металлическую пластину, движущуюся внутри дымового канала определенным образом.

Заслонки шибера могут быть двух видов:

• Выдвижная. Двигается в одной плоскости вперед-назад.
• Поворотная. Регулирует доступ воздуха, поворачиваясь вокруг своей оси.

Кроме того, задвижки могут быть ручные и оснащенные электроприводом. Стоимость последних на порядок выше и в дымоходах они не используются.

Оптимальные варианты расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

1. Установка в каминной топке.
2. Крепление по методу «труба в трубе».
3. Монтаж в вентиляционную систему.

Шибер можно установить в вентиляционную систему

В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

Шиберная конструкция

Имеет вид специальной горизонтально расположенной пластины, которая способна увеличить или уменьшить площадь сечения дымохода. Так происходит регулировка силы тяги. Пластина должна быть оснащена отверстием, чтобы шибер только частично перекрывал дымоход в соответствии с требованиями пожаробезопасности. Чаще всего установку горизонтального шибера проводят в кирпичных дымоходах, но нередко применяют и для обустройства дымоходов из стали.

Чтобы правильно понять, как использовать шибер, или, иными словами, шиберную задвижку для дымохода, стоит детально разобраться в задачах, которые он выполняет. Используя шибер, мы можем регулировать тягу. Он подходит не только для одностенных, но и для двустенных котлов. Если печью или камином не пользуются, задвижка в это время обычно закрыта. Заслонку устанавливают в пределах первого метра дымохода, а именно на неутепленной части.

Шибер исполняет следующие функции:

• осуществляет регулировку тяги в дымоходе;
• способствует частичному перекрытию сечения канала дымохода;
• регулирует мощность горения пламени.

Также деталь отвечает за регулировку топливного горения, так как является основным инструментом регулировки тяги в дымоходе. Уменьшают тягу и делают пламя менее интенсивным путем закрытия шиберной задвижки. А чтобы ее увеличить, задвижку открывают.
Управляется вручную, электроприводом либо гидравликой. Такую разновидность затвора используют во время обустройства системы вентиляции и дымохода. Главная особенность детали состоит в том, что она не является полностью открытой в трубе. Поэтому пластина дает небольшое сопротивление остаткам газа, которые выходят наружу.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

• в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
• существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
• категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Существует 3 варианта размещения заслонки относительно дымоотвода:

1. Размещение в топке камина либо печи;
2. Крепление по принципу «труба в трубу»;
3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Что это такое, какие виды шиберных заслонок бывают

Шиберная задвижка являет собой широкий круглый участок трубы со встроенной заслонкой, которая достаточно свободно выдвигается и задвигается до упора, располагается на рамке, фиксирующей положения листа. За счет подобной установки можно осуществлять регулировку или абсолютное перекрытие трубы после того, как топливо прогорит. Является одной из обязательных частей дымохода.

Подбор разновидности агрегата производится на основании основного набора критериев. Первым выступает материал изготовления, который выбирают в соответствии с тем, из какого вида сырья сделана сама труба. Вид шиберной заслонки также соотносится с формой, материалом изготовления дымоотвода. Размер всегда должен соответствовать ширине сечения трубы дымоотведения. Выделяют всего два основных вида данного оборудования, каждое из которых имеет свои преимущества.

Горизонтальное перекрытие предполагает размещение параллельно полу, за счет внутренней преграды обеспечивается перемена сечения дымохода. Перегородка, обычно, оснащена несколькими дырочками, оставляя возможность прохода воздуха, что обеспечивает снижение риска возникновения пожара. Можно доставать на максимально допустимый уровень или вынимать на время прочистки полностью. Работа дымохода контролируется за счет того, что пластину двигают ближе или дальше.

Прямой агрегат

Классическая вариация иначе называется шибер поворотный. Регулировка потока воздуха осуществляется посредством управления вращательными движениями. Направляет поток встроенный круглый диск из легкого металла, который можно менять по мере необходимости. Очень удобен в эксплуатации и не требует постоянного контроля хозяином дома. Разницей с горизонтальной вариацией заключается в том, что направляющая часть приварена к пластинке.

Поворотная вариация

Прежде, чем попытаться оборудовать подобную систему перекрытия, следует разобраться, как правильно устанавливается шиберная задвижка для дымохода.

Разновидности

Помимо конструктивных различий, шиберы отличаются друг от друга ещё по ряду признаков.

Форма

Конфигурация заслонок полностью зависит от формы сечения воздуховода и бывает круглой и прямоугольной. Лучшей пропускной способностью обладают воздуховоды круглого сечения, однако, в некоторых случаях в качестве вынужденных мер практикуется установка моделей квадратной и прямоугольной форм. Обычно это происходит, если требуется спрятать трубы воздуховода за мнимой стеной или потолком при минимуме свободного пространства. Эксплуатация электронагревателей с квадратным сечением также является одной из причин установки прямоугольных труб. Какой бы ни была форма воздуховода, шибер должен её в точности повторять.

Способ управления

По данному признаку задвижки подразделяют на несколько видов. Есть модели с ручным, автоматическим, пневматическим и гидравлическим способами управления. Выбор зависит от технических условий установки вентсистемы и личных предпочтений хозяина.

Материал изготовления

Для изготовления выдвижных и дроссельных заслонок используют высоколегированную, оцинкованную либо хромированную сталь. Благодаря эксплуатационным характеристикам материала, металлические модели отличаются высокой прочностью, долгим сроком службы и устойчивостью к агрессивным средам. Устройства хорошо переносят воздействие температур и пара, благодаря чему могут быть установлены в вентсистемы любых типов зданий без ограничения.

Способ монтажа

Установка шиберов может производиться двумя методами: фланцевым и раструбным. Первый предполагает использование монтажных фланцев, а при использовании второго задвижка вставляется в разрыв воздуховода при помощи раструбов.

Создание поворотного шибера

Для начала узнаем, как сделать самый сложный вариант шибера. Подробная инструкция поможет быстро справиться с работой. Узнаем, как сделать задвижку, когда печное отопление уже сделано, однако, шибер в ней не был предусмотрен.

Чтобы сделать шибер, потребуются такие инструменты:

• электрическая дрель;
• болгарка с кругом по металлу;
• метчик, который нужен для нарезания внутренней резьбы в отверстии;
• масло, которым нужно смазывать метчик при формировании резьбы;
• молоток;
• сварочный аппарат и электроды по работе с нержавейкой;
• тиски;
• пассатижи;
• циркуль и рулетка;
• керн;
• перманентный маркер.

Перечень же материалов для создания шиберной задвижки такой:

• лист из нержавейки, толщи которого составляет от 1,5 до 2 мм;
• трубка из нержавейки, внутренний диаметр которой 6 мм;
• 2 болтика, диаметром 8 мм;
• гвоздь сотка или прут из металла.

При наличии всего необходимого, можно приступать к работе по созданию шибера:

1. Для начала нужно измерять внутренний диаметр дымоходной трубы. Эти показатели записать. После чего на листе из нержавейки намечается крут такого диаметра, только на 1–2 мм меньше, чтобы пластина могла свободно вращаться.
2. После этого болгаркой вырезается этот намеченный круг. Нужно сделать все аккуратно, чтобы края у него были ровные.
3. Вырезанная задвижка должна идеально входить в печную трубу. Для этого ее нужно примерять. Нели нужно, пластина защищается, шлифуется и доводится до нужного размера.
4. Теперь нужно взять подготовленную заранее трубку из нержавеющей стали (6 мм диаметром) и приложить его к вырезанному кругу. Она отмеряется маркером по размеру задвижки. С каждый стороны она делается на 3 мм меньше внутреннего диаметра.
5. Трубка отрезается при помощи болгарки. Внутреннее отверстие рассверливается для нарезки резьбы. Выполняя сверление, требуется периодически смазывать поверхность трубки внутри машинным маслом.
6. С двух сторон трубки нарезается резьба 8 мм при помощи метчика. В процессе работы инструмент постоянно смазывается. Чтобы удалять нарезаемую стружку, через каждый полуоборот по резьбе, нужно сделать полуоборот назад, дабы стружка вышла.
7. Дальше в задвижке делается три небольших отверстия. Заранее сделайте три отметки при помощи маркера.
8. В струбцине зажимается трубка и задвижка, после чего она приваривается к пластине через данные отверстия. Сварка начинается с центрального отверстия будущей шиберной задвижки, после освобождается одна струбцина и приваривается в оставшееся отверстие.
9. На дымоходной трубе делается разметка двух отверстий. Они должны совпадать с двух сторон, чтобы трубка свободно прошла сквозь них. Чтобы сделать это правильно, трубу нужно обернуть рулеткой и отмерять центр по вертикали и горизонтали. Осталось просверлить эти отверстия.
10. Задвижка собирается в трубке.
11. Теперь нужно сделать шаблон для фиксатора нашей шиберной задвижки.
12. Разметка переносится на лист из нержавейки. Для этой цели используется циркуль.
13. Отмечается середина для отверстий фиксатора, все вырезается и сверлится согласно разметке.
14. Осталось приварить готовый фиксатор к трубе.

Вот и все, шиберная заслонка для дымохода готова. Хоть этот вариант и сложнее, но с наглядной инструкцией и подходящими фото все становится проще.
