Грибок (дефлектор) на трубу дымохода своими руками

Для чего нужен?

Главным при расчете параметров дымохода является создание достаточной тяги, способной вывести продукты горения от камеры сгорания печи на твердом топливе за счет существенного перепада давления. Для этого подбирается необходимый диаметр канала, материал, форма сечения и, высота трубы.

Сильный ветер способен задувать воздух в устье канала, тем самым препятствуя выходу отработанных газов. Крайним случаем является эффект подавления тяги, когда выхлоп котла не способен преодолеть сопротивление и поступает обратно в помещение, что в принципе не допустимо.

Недостаточно закрыть устье дымохода от внешних потоков воздуха, однако нет оптимальных конструкций для этого. Лучше использовать силу самого ветра, чтобы избежать негативных последствий и даже дополнительно усилить тягу, с чем отлично справляется именно дефлектор.

Что представляет собой дефлектор

Это металлическая насадка из оцинкованной или нержавеющей стали, которая надевается на верхнюю часть дымохода или вентиляционного узла на крыше.

В основе работы дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета вытяжной трубы скорость воздушного потока увеличивается. При повышении скорости потока вытяжные газы разрежаются, создавая область низкого давления, благодаря которой возникает тяга. Согласно подсчетам, установка дефлектора на дымоход повышает КПД отопительной системы на 20-25%.

Дефлектор состоит из нескольких элементов – металлического патрубка, который устанавливается на дымоходе, диффузора, внешнего кольца и защитного элемента (зонта).

Что это такое и зачем он нужен?

Независимо от того, какое в доме используется отопительное оборудование и какой применяется теплоноситель, любая отопительная система обустраивается дымоходом. Благодаря ему обеспечивается вытяжка продуктов горения. От того как он будет функционировать напрямую зависит каким будет качество работы всей системы.

Но не всегда красивый и установленный по всем правилам дымоход идеально функционирует. Особенно это заметно при сильном ветре, когда на газы в трубе оказывается сильное давление. Чтобы ничто не могло препятствовать правильномуфункционированию всей отопительной системы используетсядефлектор, одеваемый на трубу дымохода.

Его основное назначение – повышать тягу, препятствуя воздушным потокам. Ветер, огибая препятствие, приводит к образованию вокруг трубы зоны низкого давления. В результате происходит усиление тяги. Независимо от конструкции дефлекторов, все они задействованы в одном и том же процессе – возникновении зоны пониженного давления при обтекании воздухом препятствия.
Благодаря устройству ветер не уменьшает, а наоборот, усиливает тягу.

Воздушные потоки, соприкасаясь с поверхностью дефлектора, огибают его и начинают двигаться быстрее, создавая область разрежения. В физике такое явление называют эффектом Бернулли. Именно благодаря ему и увеличивается тяга в трубе.

Проведенные исследования свидетельствуют о том, что при использовании дефлектора, даже самого обычного, КПД дымохода возрастает на 20 %. Его полезность состоит еще и в том, что он защищает трубу от переносимого ветром мусора и осадков, в виде дождя, града или снега. Дымник одинаково функционирует при любых условиях, независимо от особенностей погодных условий на улице.

Принцип работы

Независимо от размера, количества деталей и формы отражателей все дефлекторы работают по одному принципу. Аэродинамическое устройство устанавливают в верхней части дымовой трубы. Таким образом создается препятствие воздушным потокам. При ударе  о стенки цилиндра ветер теряет свою силу направления, разбиваясь на множество мелких и более слабых воздушных потоков.

Остатки потоков, поднимаясь по корпусу, частично захватывают выходящий из трубы дым. Тяга в дымоходном канале увеличивается. Поскольку завихрений нет, угарный газ и дым не могут попасть обратно в трубу и выбрасываются наружу полностью.

Кроме своего основного предназначения дефлекторы часто выполняют декоративную роль. Однако сам по себе отражатель ничего не даст, если он установлен неправильно. На его эффективность влияют правильно подобранное сечение соединительного патрубка, установленный на достаточной высоте дымоход и расположение трубы на крыше.

Какой дефлектор выбрать

Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Рекомендации по выбору различных дефлекторов:

1. При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
2. Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
3. Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Необходимость установки дефлектора дымохода

На функционировании отопительного оборудования отражается то, как в системе циркулирует воздух и устраняется дым. Если эти механизмы не отлажены, то процесс сгорания топлива нарушается, угарный газ проникает в помещение и наносит серьёзный ущерб здоровью.

Каждая часть дымохода должна быть установлена правильно, в противном случае тяга будет плохой

Случается, что нормализовать работу печи или камина правильные параметры дымовой трубы, то есть сечение, высота и конфигурация не в состоянии. В такой ситуации и прибегают к дефлектору, устанавливаемому на верхнем участке дымоотвода.

На дефлектор возлагается важная миссия — выравнивать или усиливать тягу в отопительном оборудовании. Помощником устройства в этом деле выступает ветер, создающий пространство с разряжённым воздухом и выталкивающий в него продукты сгорания, которые не смогли выйти из дымового канала.

Дефлектор зачастую спасает ситуацию, если тягу не получается улучшить никакими другими средствами

Дефлектору поручены и некоторые другие задачи, способствующие улучшению работы дымоотвода в целом. Приспособление блокирует доступ дождевой воды и снега в отопительное оборудование. Благодаря дефлектору печь функционирует без перебоев даже в ненастный день.

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно – оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

1. Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
2. Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
3. Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

Как выбрать флюгарку?

Руководствоваться при выборе флюгарки на дымоходную трубу лучше следующими моментами:

1. Вид топлива. От вида топлива, к которому приспособлено отопительное оборудование, зависит уровень температуры выходящего дыма, а также его состав. Кроме этого, для каждого вида топлива имеются определенные требования у газовой службы, это касается и флюгарок. Обязательным требованием является наличие сквозного канала, который сможет вплотную прикрепиться к трубе дымохода, став ее продолжением.
2. Воздействие внешних факторов. Для такого критерия также существуют некоторые требования. Осадки и солнечные лучи должны хорошо отражаться устройством. В некоторых случаях устанавливают флюгарки, оснащенные специальным отражающим экраном, за счет которого увеличивается срок эксплуатации. Такой экран способен уберечь не только флюгарку от перегрева, но и саму трубу дымохода. Если дом отапливается при помощи дров или угля, то не рекомендуется приобретать стальную окрашенную флюгарку, она через короткий промежуток времени будет загрязнена сажей.

Не стоит относиться к флюгарке как к элементу для декора внешнего вида дома. Такое на вид простое устройство способно обеспечить защиту дымоходу, что увеличит его срок службы и позволит системе отопления всегда работать исправно.

Конструкция и принцип работы дефлектора вентиляционной трубы

Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Расчет дефлектора

Расчет дефлектора или турбодефлектора важно выполнять перед установкой. Для того чтобы определить размеры и вид будущего «колпака» нужно в первую очередь ориентироваться на диаметр самого дымохода

В общем, при любом раскладе, расчет выполняется исходя из этих данных.

Если ваш канал построен по классической схеме и имеет общепринятые значения и высоту, то можно воспользоваться специальными таблицами, которых в интернете масса. В неё подставляете значение высоты канала и выбираете нужный диаметр диффузора, а также его высоту. С помощью таблицы сможете рассчитать детали дефлектора.

Кроме того, если в таблице не нашли значение высоты вашего канала, то можно подставить средние размеры. К примеру, высота «колпака» должна быть равна 1,6 -1,7 d, ширина диффузора 1,2 – 1,3 d, ширина «колпака» 1,7- 1,9 d, d – это значение внутреннего диаметра дымохода.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке

Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

Чертеж колпака на дымоход

Чертеж колпака на дымоход

Порядок действий такой:

• Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
• Погнуть деталь по всем пунктирным линиям на 90о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
• Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
• Соедините колпак и зафиксируйте заклепкой 3,2мм.
• По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
• По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
• Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
• Соединить колпак с основанием.

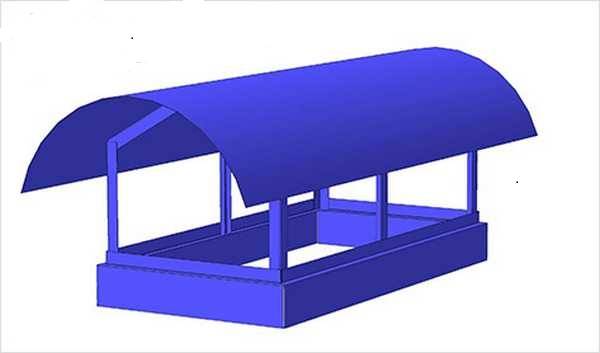

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

https://youtube.com/watch?v=GNkwUtv-aNs

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

• С плоским навершием;
• С открывающейся крышкой;
• С щипцовой крышей – два ската на трубе;
• С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Идем дальше. Конструкторов дефлектора в нашей стране используется немало:

• Дефлектор ЦАГИ;
• «Дымовой зуб»;
• Дефлектор Григоровича;
• Шаровидный дефлектор с вращением;
• Открытый Астато;
• Круглый дефлектор «Воллер»;
• Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

• Входной патрубок;
• Диффузор;
• Корпус дефлектора;
• Кронштейны;
• Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.
