Герметизация и проход трубы через крышу дома: пошаговый монтаж своими руками

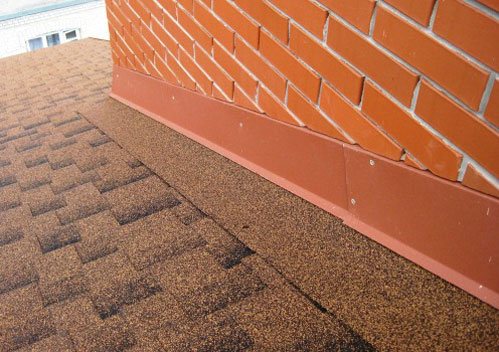

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

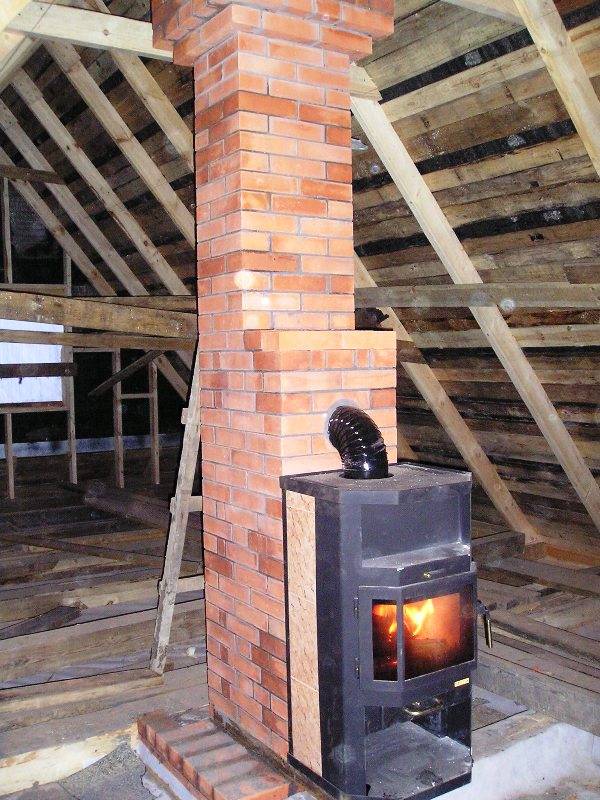

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом – прямым ходом – выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие – несколько сотен градусов.

На участке до потолка делается шибер – заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива – дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ – вполне.

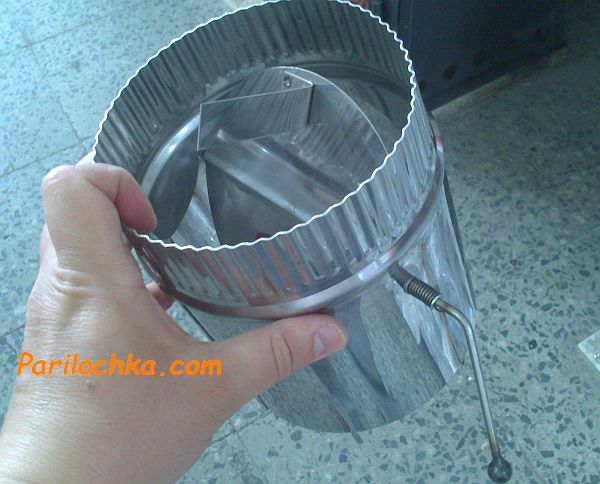

Шибер бывает двух видов – выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны – кто к чему привык.

выдвигающийся

вращающийся

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

Тут важный момент – в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

Высота трубы над коньком

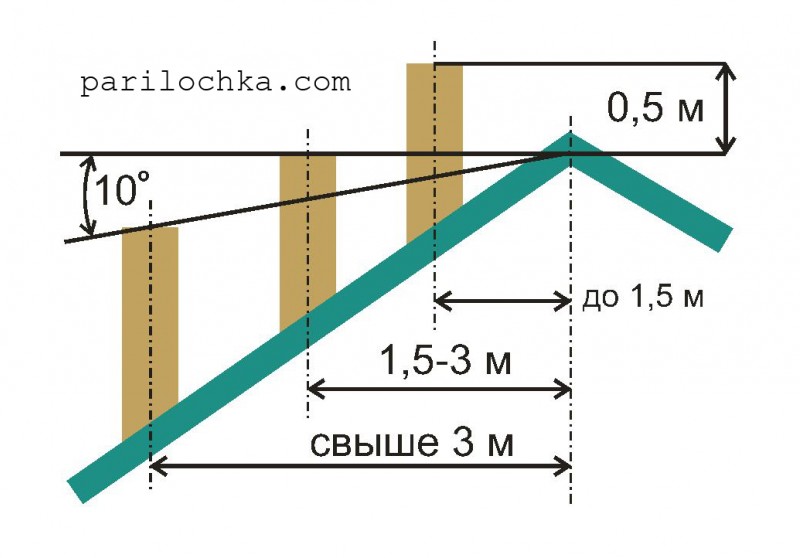

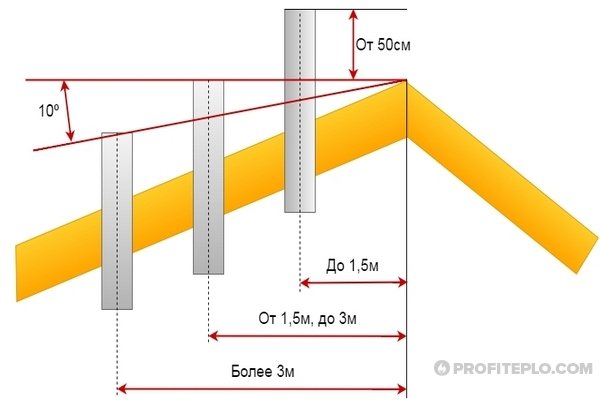

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны “разрыва” конька). Потому что это основа стропильной системы

Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:

Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров – это нужно для поддержания тяги на должном уровне.

Проход для дымохода

Вариант узла, через который планируется проводить дымоход, находится в зависимости от материала трубы. Она может быть изготовлена:

• Кирпич;
• Нержавеющая сталь;
• Оцинкованная сталь;
• Керамика.

Материал выбирается в соотношении с топливом, которым будет топиться печь или камин. К примеру, если топливо дает дым высокой температуры, то использование металла запрещено. Металл сильно разогревается и высока вероятность пожара из-за возгорания примыкающих элементов.

Форма прохода для трубы зависит от формы дымохода. Она может быть:

• В виде квадрата;
• В виде круга;
• В виде прямоугольника.

Чтобы правильно вывести дымоход и сделать в кровле отверстие нужного размера, важно оценить устойчивость самой кровли и кровельного пирога, если дело касается утепленной крыши, к огню. Если имеется дело с легковоспламеняющимися материалами, нужно сделать зазор в 15-20 см.

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

1. Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая .
2. Повышенная влажность внутри стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
3. Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
4. От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

• размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
• оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
• после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
• заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

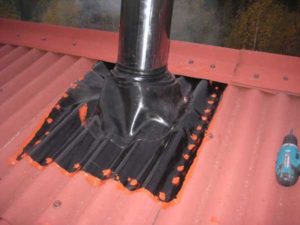

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

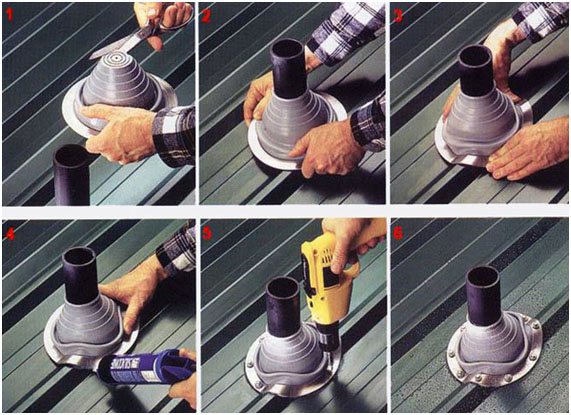

Этапы работы на фото:

1

2

3

4

5

6

Окончательный этап монтажа дымохода

Когда все узлы из оптимальных материалов установлены, нужно проверить работоспособность дымохода.

Испытания лучше проводить вечером или ночью

Важно, чтобы температура окружающей среды была ниже, чем в помещении

В противном случае дым при растопке будет поступать в помещение даже при исправном дымоходе. Желательным, но необязательным условием является наличие ветра – тяга будет лучше.

Розжиг печи следует проводить аккуратно. Грамотный печник при проведении подобной процедуры использует минимум топлива. Это позволяет применить соответствующие меры, если работа трубопровода дымохода будет неудовлетворительной.

Если розжиг прошел успешно, не чувствуется запаха дыма в помещении, то следует добавить топлива, выбирая сырые дрова, дающие больше дыма. Из хорошо изолированных дымоходов дым не попадает в помещение. Обратная ситуация является прямым указанием к тщательной проверке каналов на предмет неточностей монтажа и повреждений.

При первой растопке нужно проследить и за кровлей. Дым не должен идти из разделки, которую мы устанавливаем на последнем этапе монтажа.

На последнем этапе проверки нужно как следует разогреть систему. Если у вас железная печь, то нужно как следует раскалить ее, чтобы заблаговременно проверить устойчивость дымопровода. Это касается и кирпичной топки.

Если выведение дыма производится успешно, нигде не летят искры, значит, вам удалось построить отличный дымоход. Нужно поддерживать его в рабочем состоянии, то есть своевременно чистить. Процедуры чистки дымоходов печей, в которых используется твердое топливо, делаются 2 раза в год.

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки.

Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

• точечные вентиляционные трубы должны располагаться на расстоянии 60 кв. м друг от друга;
• количество вентиляционных труб определяется исходя из сложности конструкции;
• расположение нескольких труб должно выстраиваться по одной линии;
• места вывода вентиляционных труб необходимо плотно изолировать;
• не следует располагать трубу дальше 60 см от конька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

• дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
• длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Основные требования и нормы

Требования к качеству металлочерепицы регламентирует ГОСТ Р 58153-2018. Он стал обязательным для всех отечественных производителей с 1 марта 2019 года. Стандарт определяет:

• минимальную толщину голого стального листа для металлочерепицы и комплектующих проходов;
• величину покрытия с обеих сторон;
• количества цинка на каждый квадратный метр готового изделия;
• форму профиля, линейные размеры, серповидность, косину.

Так, толщина листа без учета полимерного покрытия должна быть не менее 0,5 мм. Рекомендованная толщина краски с грунтовкой — 23 мкм или больше. Нормы, правила и вся технология производства работ по устройству прохода описаны в СНиП II-26-76.

Где не следует размещать дымоход?

Плохой вариант — расположить проход печной трубы рядом с мансардными окнами. Остатки продуктов горения могут затягиваться ветром и приточной вентиляцией внутрь помещений при открытых створках. Крайне нежелательно делать проход в районе ендовы — сочленения двух соседних скатов. Причины следующие:

1. На это место зимой приходится наибольшая нагрузка от снежной массы.
2. Вероятны проблемы с герметичностью из-за наибольшего скопления здесь воды от осадков.

Что представляет собой сэндвич-дымоход

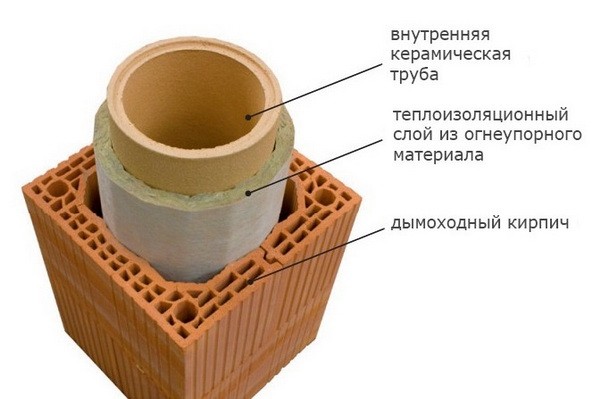

По-другому конструкции этого типа называют также модульными дымоходами. Использоваться такие трубы могут при установке котлов и печей как для отопления жилых домов, так и бань. Собираются дымоходы этой разновидности путем вставки друг в друга отдельных частей методами «по конденсату» или «по дыму».

Изготавливаться элементы сэндвич-труб могут из нержавеющей или оцинкованной стали. Первый вид конструкций владельцами загородных домов используется чаще всего. Оцинкованные дымоходы, поскольку цинк способен выгорать при высоких температурах, применяются в основном только при установке газовых котлов или бойлеров.

Свое оригинальное название трубы этого типа получили за многослойность. При сборке таких конструкций на заводе на основную дымоотводящую трубу надевают еще одну, выполняющую роль защитного кожуха. Между вставленными друг в друга трубами при этом монтируется еще и минеральная вата.

Основным преимуществами сэндвич-дымоходов, в сравнение с обычными одностенными конструкциями, считается то, что внутри них в процессе эксплуатации не образуется конденсата. В таких дымоходах никогда не скапливаются кислоты и не откладывается сажа. Соответственно, и срок службы у отводящих отработанные газы конструкций этого типа довольно-таки большой.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу

Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков

Качественная герметизации – надежная защита от протечек

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Пожаробезопасность

Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.

Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши. По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле. В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.

Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.

Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

• Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
• Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
• В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
• Элементы короба (воротник) соединяют способом внахлестку и припаивают.
• При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
• Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями.  Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Современный метод герметизации предполагает защиту способом фартука с использованием оцинкованного металла с полимерным покрытием.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Зачем нужен короб для дымохода

Печная труба проходит несколько перекрытий до того участка, как оказывается выведенной на улицу.  Она пересекает потолок, чердак и через отверстие в крыше выходит наружу.

На каждом отрезке пути труба испытывает разность температур, соприкасается с горючими материалами. Ключевым моментом установки трубы является ее термо и гидроизоляция. Именно эти функции и призван обеспечить короб для дымохода.

Задачи, которые решает сооружение короба для дымоходной трубы:

• Обеспечить изоляцию от перепадов внешней температуры.
• Обеспечить изоляцию горячей трубы от горючих материалов потолочного перекрытия, крыши, стропил.
• Обеспечить герметичное закрытие отверстия между телом дымоотвода и кровлей.
• Защитить участок над крышей от атмосферного воздействия.
• Украсить дымоход, создавая визуальную целостность кровли и трубы.

Установка короба для дымохода осуществляется на завершающем этапе монтажа системы отопления. Внешний кожух можно сделать самостоятельно или приобрести готовый.

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности

Следует принять во внимание, следующее:

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения

Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Важно: главное требование к отделке дымоходов – использование пожаростойких материалов.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

1. Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
2. Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Изготовление коробов

О том, чем утеплить железную трубу дымохода, было сказано ранее. Теперь можно переходить к следующему этапу. Многим кажется, что изготовление короба для дымохода — слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.

Необходимые инструменты:

• Дрель;
• Ножницы по металлу;
• Циркуль;
• Металлические листы;
• Саморезы.

Этапы работы:

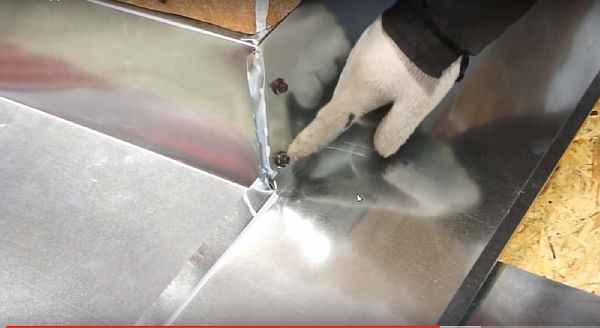

1. Подготовка отверстия. По краям необходимо закрепить брусья, которые будут выступать в качестве опоры для корпуса.
2. Из металлического листа вырезается две заготовки. Им придается П-образная форма. Затем готовые детали прикручивают к потолку с помощью саморезов.
3. Опять изготавливается две заготовки, но они уже закрепляются на стоящие листы с небольшим заступом. Получается цельное обрамление в потолке.
4. Теперь делается днище для короба из металлического листа. В центре заготовки должно находится отверстие для дымохода, тут потребуется циркуль.
5. В коробе размещаются четыре крепежа в два сантиметра. Они вырезаются и отгибаются перпендикулярно днищу.
6. К днищу приделываются стенки. Теперь в короб вставляют дымоотвод, он дополнительно закрепляется хомутами. Пустоты заполняются изоляционной прослойкой.

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

1. Ножницы по металлу.
2. Лист оцинкованный.
3. Саморезы.
4. Цыркуль.
5. Дрель.

Дальнейшая последовательность действий:

• Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
• Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
• Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
• Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
• От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
• Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.

Утепление дымохода

Наружное утепление дымохода предназначено для устранения главного врага трубы — конденсата, который образуется в холодное время года как следствие конденсации водяных паров на внутренних стенках. Особенно большое количество влаги содержится в дровах — до 25% в сухих и до 60 в свежеспиленных. Уголь не содержит паров, но так как в процессе горения используется воздух из жилого помещения, то влажность его может достигать 8–10%. Проходя по холодной трубе с небольшой скоростью, пар осаждается в виде капель на внутренних стенках и, смешиваясь с сажей, превращается в химически активную кислоту.

Утепление трубы дымохода позволяет избежать образования конденсата на её внутренних стенках

Применяют три основных способа утепления:

1. Оштукатуривание. Самый простой и доступный способ, не требующий специальных навыков. Заключается в том, что на дымоход наносится несколько слоёв шлаково-известкового раствора, который при застывании образует прочную защитную «шубу». Чтобы усилить сцепление штукатурки с кладкой, используют металлическую сетку, закрепляя её к трубе анкерными гвоздями. После нанесения 3–4 слоёв (с промежутками на высыхание) утеплённую поверхность покрывают белилами или известью. Как показала практика, такая защита способна уменьшить теплоотдачу трубы на 20–25%. Этот способ отличается быстротой и не требует больших финансовых затрат.

2. Утепление с помощью деревянных досок. Потребуются доски толщиной 30–40 мм. Вокруг всего дымохода (начиная от выдры и до оголовка) монтируется деревянный каркас и полностью обшивается доской. Сверху древесину защищают шифером. Расстояние между кирпичной кладкой и досками (5–7 см) заполняется любым негорючим утеплителем — землёй, песком или минеральной ватой. Во избежание просыпания утеплителя, щели между досками закрываются полиэтиленовой плёнкой или зашпаклёвываются герметиком. Этот способ эффективен в регионах степной зоны, где часто дуют суховеи, а затяжные дожди бывают редко.

3. Третий способ требует определённых расходов. Заключается он в том, что стенки трубы утепляются минеральной ватой, которая устойчива к воздействию солнечного излучения. Лучшим вариантом считается базальтовая вата, отличающаяся очень низкой теплопроводностью. На дымоход наносится слой клеящего состава, к которому крепятся базальтовые плиты. Для хорошего схватывания весь массив утеплителя фиксируют сантехническим скотчем, и накрывают полипропиленовой армированной плёнкой. После полного высыхания клея вату покрывают зернистой фасадной краской, используя малярную сетку. Другой вариант — сайдинг или облицовка профилированным металлическим листом. Такая изоляция трубы позволяет сохранить до 50% тепла внутри дымоходного канала. И, как следствие, обеспечить отсутствие конденсата на внутренних стенках.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

1. Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
2. Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
3. В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
4. Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.

Правила выбора места выхода трубы и ее высота

Одним из условий качественной организации выхода трубы через кровлю является правильное определение места вывода дымохода. Этот фактор влияет на работу всей системы отопления, поэтому ошибки здесь недопустимы.

Поэтому монтаж дымохода из мягкой кровли должен выполняться в строгом соответствии со строительными и противопожарными нормами:

• Расстояние от самой высокой точки крыши до дымоходной трубы должно составлять 1-1,5 метра.
• Расстояние от конька до верхней точки трубы должно быть не меньше 0,35 метра и не больше 1,5 метра.
• С увеличение высоты трубы повышается сила тяги в печи или газовом котле.
• Чем дальше труба располагается от наивысшей точки крыши, тем выше должна быть труба.
• Высоту дымоходной трубы и ее диаметр следует определять в соответствии с рекомендациями производителя прибора отопления или по специальным расчетам.
• При решении задачи, как установить трубу дымохода через крышу, следует учесть, что общая длина горизонтальных участков не должна превышать одного метра.
• Выход трубы должен располагаться между элементами стропильного каркаса, в этом случае целостность и прочность системы не будет нарушена.

Основной сложностью организации выхода трубы дымохода через кровлю является высокий риск возгорания пожароопасных материалов стропильной системы вследствие повышения температуры стенок.

Вывод трубы через металлочерепицу

Для защиты соединения кровельной поверхности и печной дымоотводной конструкции производится крепление фартука.

Выведение кирпичного дымохода квадратной или прямоугольной конфигурации сквозь крышу проводится в соответствии с определенными правилами. Из-за нестандартных размеров таких дымоотводов часть покрывающих листов необходимо снять или вырезать отверстие большего диаметра. Для гидроизоляции используют эластичную ленту, одна сторона которой покрыта клеем. Один ее край приклеивается непосредственно на трубное основание, другой крепится к обрешетке крыши. Для фиксации с внешней стороны устанавливается металлическая планка, которую нужно закреплять дюбелями, выдерживающими высокую температуру. Стыки замазываются герметиком.

Фартук для трубы с квадратной, прямоугольной формой делается из металлического листа с гладкой поверхностью. По цвету он должен быть аналогичен покрытию, чтобы не выделяться. Верхнюю часть фартука нужно поместить под металлочерепичное покрытие, расположенного выше трубы. Так обеспечивается защита от стекания воды. Под фартуком иногда устанавливают галстук, защищающий проходное отверстие от осадков.

Выводить круглые дымоходные конструкции, сэндвич-трубы следует с использованием кровельных проходок. В металлочерепице нужно прорезать отверстие круглой формы. Его диаметр должен соответствовать размеру дымоотвода. Поверх трубы следует надеть специальный стакан. Стыки тщательно заделывают герметиком.

Установка дымохода

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

• Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
• Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
• Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
• Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
• Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.
