Как сделать изоляцию трубы дымохода

3 Изготовление теплоизоляционного цилиндра

Если возникает необходимость самостоятельно изготовить сэндвич-дымоход, то берут две трубы – одну меньшего диаметра, а другую большего. Меньшая заготовка, по которой будут двигаться отработанные газы, должна быть из качественной нержавеющей стали со специальными добавками и хорошо противостоять воздействию агрессивных соединений, высокой температуре.

Внешний защитный кожух делают из большей трубы. В расстояние между заготовками (его делают в пределах 6–10 см) плотно укладывают базальтовый утеплитель. Если температура выходных газов очень высокая, то используют рассыпную базал. вату. Поскольку в ее составе нет легковоспламеняющихся связующих веществ, она способна выдерживать тепловую нагрузку до 900° С.

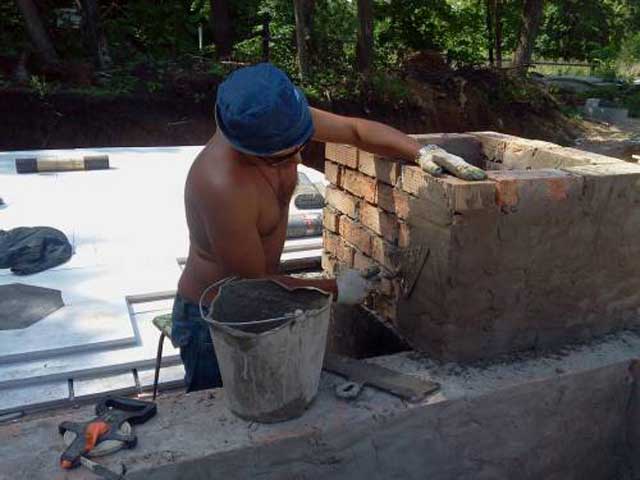

Изоляция трубы в исконно русской бане

При повышенных температурах огнеупорный красный кирпич сохраняет свои эксплуатационные свойства, поэтому востребован при возведении дымохода в бане с печью из камня. В таком случае Вам гарантирована защита трубы от огня и продолжительное сохранение тепла.

От того, насколько грамотно сложена кирпичная труба, зависит срок службы конструкции. Не экономьте на материалах во время строительства дымохода, т.к. потом ремонт выйдет Вам намного дороже.

Давайте разберем подробно, как изолировать трубу в бане от потолка:

1. С помощью асбеста обложить вывод трубы на потолке и через крышу.
2. Используя оцинкованный материал, изолировать стены с внутренней стороны трубы. Стандартные железные листы для этой цели совершенно не годятся из-за их склонности к коррозии.
3. Выполнить короб вокруг трубы в местах ее прохода через потолок.
4. Всыпать внутрь короба керамзит для сохранения тепла и защиты перекрытий из дерева от воспламенения.

Вы профессионально обернули трубу, но на этом работы по обустройству дымохода не завершились. Следующий шаг − мероприятия по изоляции печи, потолка и стен бани.

5 Как работать с сыпучими наполнителями?

В отдельных случаях, когда приходится работать с сыпучими наполнителями, для утепления асбестовых и металлических дымоходов необходимо создавать каркасную конструкцию, возведение которой потребует значительных временных затрат и усилий.

Вначале сооружают кожух несколько большего размера, чем сам дымоотвод. Он может быть прямоугольного или круглого сечения, что зависит от материала и устройства дымохода, выполненного из железной трубы или выложенного кирпичом. Образовавшийся между трубой и кожухом зазор заполняют песком, керамзитом, битым кирпичом, и в завершение, чтобы предупредить попадание внутрь его влаги, закупоривают цементным раствором.

Кроме наружной части дымоотводящей системы в защите нуждаются внутренние ее участки, особенно это касается крыши. Если температура на чердаке в зимнее время мало чем отличается от наружной, и дополнительный обогрев не нужен, то печную трубу утепляют в обязательном порядке. При отсутствии прямого воздействия движения воздушных потоков и атмосферных осадков применяют любой из рассмотренных ранее методов и конструкций.

Тогда независимо от сложности проведенных работ, направленных на утепление дымохода, удастся продлить сроки его эксплуатации, минимизировать потери тепла и сэкономить на отоплении.

Сэндвич трубы в качестве дымохода

В последнее время различные производители стали выпускать новые безопасные сэндвич трубы для бань и саун. При наличии такой конструкции, уже нет необходимости волноваться о том, чем обезопасить трубу в бане (подробнее: «Преимущества трубы для бани сэндвич при строительстве дымохода»). Конструкция таких труб предполагает быструю и удобную сборку секций, вставляемых друг в друга. Причем оптимально использовать такие трубы с железной печью.

Сэндвич труба представляет собой многослойную конструкцию, внутри которой расположен каркас из нержавеющей стали, далее уложен утеплитель из минеральной или базальтовой ваты, а сверху надет кожух из оцинковки. Благодаря такому строению внутри дымохода не накапливается сажа, внешний слой металла не испытывает перегрева, а вся конструкция выглядит красиво и лаконично.

Какие материалы используют для изоляции в бане

Дымоход и печка быстро нагреваются. Традиционно бани сртоют из древесины и они легко возгораются. Для изоляции стен, потолка, дымохода и печки еще в старину использовали слой из глины, асбеста и других доступных материалов. Главное, чтобы материал был плохим проводником тепла и не возгорался от высоких температур. Защитить дымоход необходимо не только в целях пожарной безопасности. Внутри изолированной конструкции не будет образовываться конденсат, остывать дымоход будет медленнее и прослужит хозяевам дольше.

Изоляция печи и трубы при помощи фольгированного изолона.

Некоторые думают, что достаточно обить потолок вокруг дымохода металлическими листами, и баня полностью изолирована от огня. Металл нагревается точно так же, от возгорания он не спасет. Как теплоизолятор для дымохода он тоже не годится.

Можно обложить трубу красным кирпичом, но не любая баня предусматривает по дизайну и размеру подобную конструкцию.

Современные производители предлагают несколько вариантов материала для изоляции печной трубы в бане:

Остановимся кратко на каждом виде.

Теплоизол для изоляции печной трубы

Теплоизол сравнительно новый материал. Выполнить изоляцию материалом можно своими руками. Изготавливают из вспененного полиэтилена, который спрятан между двумя листами фольги.

Теплоизол хорошо выдерживает высокие температуры и подходит для изоляции банной трубы.

Производители предлагают Теплоизол толщиной от 2 до 10 мм. Чем толще материал, тем выше температуру выдерживает. Для более легкого представления рассмотрим таблицу:

Толщина Теплоизола, мм	Допустимые эксплуатационные температуры, °С
2–5	-30 — +100
5–10	-60 — +150

Верхний фольгированный слой защитит печную трубу от сильного нагрева. Работать с материалом просто. Его обматывают вокруг дымохода, закрепляя специальным металлизированным скотчем или проволокой.

Фольгоизол для защиты печной трубы

Фольгоизол состоит из двух слоев: фольги и теплоизолятора. Фольга играет отражающую роль и сохраняет 90% тепла в бане. По экологичности материал стоит на первом месте из подобных, так как фольгу для изготовления применяют толстую пищевую. Материал не боится ультрафиолета и высоких температур от -65 до +175 °С. Является хорошим изолятором.

Нередко фольгоизолом покрывают не только печную трубу, но и стены, потолок парилки. Он является отличным утеплителем, паро- и гидроизолятором для сауны или бани.

Сауна, отделанная внутри фольгоизолью, напоминает по конструкции термос. Тепло не выходит, баня быстро прогревается и долго остывает.

Изготовление коробов

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

1. Ножницы по металлу.
2. Лист оцинкованный.
3. Саморезы.
4. Цыркуль.
5. Дрель.

Дальнейшая последовательность действий:

• Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
• Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
• Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
• Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
• От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
• Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

Как сделать дымоход: выбираем утеплитель

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры – тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

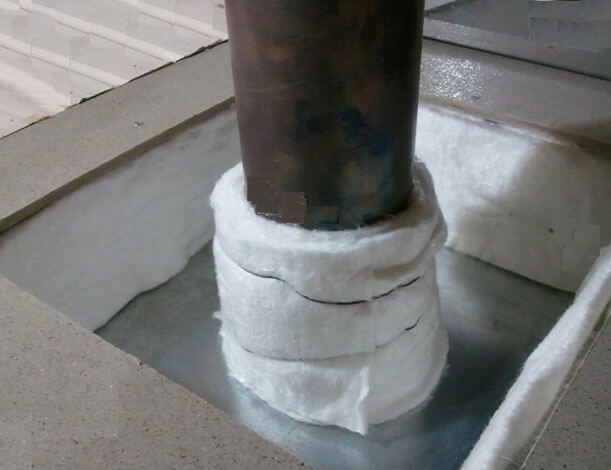

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

Способ изоляции дымохода в русской бане

Если в бане устанавливается каменка, то для возведения дымохода применяется огнеупорный кирпич. Он способен долго оставаться теплым.

При строительстве кирпичного дымохода не стоит экономить, а желательно подойти к этому вопросу очень ответственно, ведь от качества проведенных работ зависит его долговечность.

В данном случае лучшим способом, как изолировать трубу в бане от потолка, кровли и прочих элементов крыши, будет крепление на этих поверхностях листового металла.

Тем не менее, одной лишь изоляцией труб полной безопасности в бане не добиться. Аналогичные действия нужно выполнить и с печью, стенами и потолком.

Оборудование противопожарной изоляции

Выпуск новых стройматериалов и разработка передовых технологий – гарантия эффективной термоизоляции. Выбор материалов для этой цели во многом определяет форма дымопровода, способ оборачивания трубы, отводящей горячие газообразные вещества при сжигании топлива.

Основная сложность – не давать излишне нагреваться материалам, прилегающим к дымоходу, чтобы они не воспламенились в постройке любого типа.

Большинство построек в частном домовладении имеют дымоход, идущий от:

• твердотопливного котла;
• камина;
• печи;
• плиты для приготовления пищи.

У них разная степень нагрузки и уровень прогревания до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоотвод, выпускаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб пластом базальтовой ваты. Он эффективен и для утепления, чтобы снизить вероятность образования конденсата, и в качестве защиты от перегрева кровельных материалов на выходе через крышу. Остается правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем как изолировать трубу в бане или жилом доме, стоит выбрать наиболее подходящий для своей конструкции вариант. Керамический дымоход не менее эффективен и долговечен, используется для камина или бани. В сборку готовой конструкции входят комплектующие элементы из противопожарных материалов. Часть из них примыкают непосредственно к трубе или охватывают ее, другие предназначены для герметизации прохода через кровлю.

Можно обернуть дымоход фольгоизолом

Современный материал включает два слоя: теплоизолятор и фольгу. Второй − играет отражающую функцию и может сохранять до 90% тепловой энергии в постройке. Фольгоизол − безвредный материал по сравнению с другими аналогами, так как в качестве фольги выступает уплотненная пищевая. Материал стойкий к ультрафиолету и повышенным температурам в пределах -65 до +175 градусов по Цельсию, хороший изолятор.

Кто еще не знает, как в сауне сделать изоляцию трубы дымохода, рекомендуем покрыть фольгоизолом потолок парилки, стены и печную трубу. В результате Вы получите помещение, по конструкции напоминающее термос. В сауне тепло будет оставаться, а баня быстро наберет температуру, а затем медленно остынет.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Нормативные требования по монтажу термоизоляции

Перед тем, как утеплить трубу дымохода, необходимо удостовериться в правильности ее установки.

1. Труба вывода продуктов горения должна быть высотой в 5 м. Этот показатель обеспечивает оптимальную тягу в отопительной системе.
2. Между перекрытием крыши и наружным элементом котельной необходимо расстояние не меньше 250 мм.

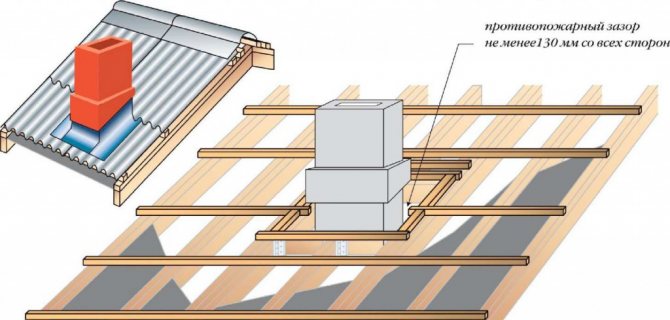

3. Если построение покрыто горючими материалами, в частности, шифер, рубероид, ондулин, то утепленная дымовыводящая конструкция должна быть оснащена искроуловителем.

Удостоверившись в правильности установки системы, можно приступать к последующим работам по обмотке теплоизоляцией.

Способы изоляции ↑

Изоляция дымохода позволяет защитить его от двух основных разрушающих воздействий:

• перегрев конструкций;
• протечки через стыки.

Вот почему мы остановимся на

• изоляции дымохода на крыше от воды;
• противопожарной теплоизоляции печной трубы.

Как правило, проводят комплексную изоляцию. При этом фактически помимо решения только основных проблем, улучшаются также и условия эксплуатации дымоотводящей системы. К примеру,

• защита дымохода от дождя предотвратит гниение деревянных элементов стропильной конструкции, перекрытий, избежать его повреждений при намокании;
• негорючие материалы для дымохода, используемые при термоизоляции дымового канала, который проходит по холодному чердаку, не только уменьшают вероятность перегрева пожароопасных элементов из дерева, но и минимизировать риск возникновения конденсата. А это чревато многими осложнениями: избыточное отложение сажи, разъедание или даже ее разрушение.

В современном строительстве чаще всего устанавливают кирпичные или металлические дымоходы. Выбор метода изоляции в основном определяется материалом дымовых труб.

Как вывести печную трубу через крышу?

Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:

1. После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.

Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.

1. Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.

1. На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
2. Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
3. При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.

Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.

Как избежать прогорания?

Даже при корректной разделке избежать перегрева удается не всегда. Труба раскаляется до запредельных температур, вероятность прогорания возрастает.

Полезная информация: «Какой потолок лучше сделать в бане?«

Есть несколько способов защитить конструкцию и минимизировать повреждения:

«Водяная рубашка». Она делается прямо на дымоходе. Нагретую воду можно будет использовать для душа. Эффективно, но не так просто соорудить. Потребуется установка выносного бака, подводка воды. Зато температура над водяной рубашкой будет низкой, любые прогорания исключены.
Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться

Важно вовремя сливать ее или доливать холодную, не допуская закипания.
Сетка для камней. Преимущество данного метода в том, что камни отлично сушат воздух

Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

Использование любого из перечисленных выше методов значительно снижает температуру трубы. Впрочем, можно попробовать и воздушное охлаждение. На теплоизолированную трубу потребуется надеть такую же, но большего диаметра. Сверху и снизу сооружается решетка, обеспечивающая свободный приток и отток воздуха.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубы

Схема сборки фартука

Элементы дл сборки фартука

Как изолировать трубу в традиционно русской бане?

Для строительства трубы в бане с каменной печкой используют красный кирпич. Он не боится высоких температур, достаточно долго держит тепло.

Конструкция кирпичной трубы должна быть правильно сложена. От качественной кладки будет зависеть сколько прослужит конструкция. Делая трубу для своей бани, не стоит экономить, так как ремонтные работы могут обойтись дороже.

Трубу в местах пересечения с кровлей, потолком и другими частями конструкции крыши необходимо изолировать металлическими листами.

Выход трубы на потолке и через кровлю необходимо изолировать от высоких температур при помощи асбестовых листов. А стены у внутренней части трубы оббивают металлическими оцинкованными листами. Не стоит использовать простые железные листы, так как они подвержены коррозии. Вокруг трубы в местах где она проходит через потолок можно сделать короб и засыпать внутрь керамзита. Он будет дополнительно сдерживать тепло и защитит деревянные перекрытия от возгорания.

Правильно изолировать трубу только полдела. Необходимо также позаботиться о печи, потолке и стенах бани.

Изоляционные материалы для труб бань

Главную угрозу в данном помещении несет присутствие живого огня. Изолировать в данном случае нужно обязательно. Без положенной защиты перекрытие легко загорается.

Но, эта защита нагревается и от воспламенения это не спасет. Можно изолировать трубу красным кирпичом, но дизайн не каждой бани подходит для этого.

Рынок современных стройматериалов, чтобы изолировать дымоход, предоставляет несколько изделий:

• Фольгоизоль. Сауна с такой отделкой подобна к конструкции термоса. Тепло не теряется, помещение быстро прогревается и долго стынет.
• Теплоизоль. Им можно обмотать трубу дымохода и закрепить проволокой или специальным металлизированным скотчем.

Для сооружения в традиционной русской бане применяют красный кирпич. Он не подвержен воздействию высокой температуры и длительное время держит тепло.

Такая постройка должна укладываться верно. Потому, что от показателя качества кладки зависима длительность использования строения.

На такой постройке не рекомендуют экономить, потому, что стоимость ремонта может оказаться намного большей.

Как правильно изолировать печные трубы ↑

Разберем различные варианты изоляции для печных труб, как и чем изолировать.

Оштукатуривание трубы из кирпича

Самый доступный вариант изоляции трубы через крышу, скажем, в баню – оштукатуривание. Для этого используют растворы из цемента либо цемента с добавлением извести. Как вариант для раствора из 1 мешка (25 кг) цемента берут следующие материалы (в ведрах):

• воду (5),
• гашеную известь (2),
• песок, его можно также смешать со шлаковой крошкой (10).

Важно
Полученный состав при высокой наружной температуре схватывается в течение одного-двух часов, в прохладную же погоду – за 5 часов. Поэтому рекомендуется готовить раствор для оштукатуривания по частям.. Чтобы слой штукатурки получился не слишком толстым, нужно для начала заделать щели

Затем после выравнивания перепадов на поверхности стенки обтягивают армирующей сеткой

Чтобы слой штукатурки получился не слишком толстым, нужно для начала заделать щели. Затем после выравнивания перепадов на поверхности стенки обтягивают армирующей сеткой.

Штукатурку наносят в 2 слоя.

Что необходимо знать, до того как изолировать трубу дымохода ↑

Для начала, важно определить оптимальное место вывода и высоту дымохода – два важных условия хорошей тяги.

Для кровель из горючих материалов типа ондулина или рубероида необходимо позаботиться об искроуловителе из мелкоячеистой металлической сетки.

В местах прохождения кирпичного дымохода через потолок при его устройстве необходимо выполнить распушку толщиной в один или полтора кирпича.

Во избежание пожароопасных ситуаций между стропильной системой, перекрытием или другими сгораемыми конструкциями и дымовой трубой, оставляют промежуток не меньше 25 см.

Потолок и верхнее перекрытие камина или печи в противопожарных целях также разделяются пространством:

• для металлических – минимальный зазор составляет 1,5 м;
• кирпичных, имеющих двухрядное перекрытие – сохраняют расстояние не менее 0,5 м;
• для изделий, снабженных трехрядным перекрытием, минимальное расстояние равно 0,25 м, если потолок над отопительным оборудованием отделан негорючими материалами для дымохода.

Способы изоляции печных и каминных труб из металла

Металлические трубы порой используют под декоративные печи и камины, не являющиеся основным ресурсом обогрева жилья. В этом варианте решая, чем утеплить металлическую трубу вашего дымохода, используйте обыкновенную штукатурку. В принципе, этот способ рассчитан на дымоход из кирпича, но применяют его и для металла.

На рынке строительных материалов продается специальная смесь для этого метода. Ее засыпают в воду, и полученный раствор размешивают с помощью строительного миксера. Применяя шпатель, полученную смесь наносят на трубу комками. После на них крепят армирующий каркас – сетку, в состав, которой входит стекловолокно. Благодаря каркасу, штукатурка и держится на трубе. После нанесения чернового слоя штукатурки производится нанесение отделочного слоя.

Это, пожалуй, полный ответ на вопрос, чем обмотать металлическую трубу дымохода для утепления.

Способы гидроизоляции дымохода

Гидроизоляцию дымоходов следует создавать в месте, где они выводятся на крышу. Чем дальше они располагаются от конька, и чем труба больше, тем сложнее будут условия эксплуатации.

Атмосферные осадки в случае, когда изоляция трубы дымохода недостаточна, начинают проникать вовнутрь здания. В результате возникают протечки, гниют и разрушаются перекрытия.

Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого сделано кровельное покрытие. Для круглых изделий применяют разделки либо металлические, либо полимерные, а для труб, имеющих прямоугольное сечение – фартуки и планки примыкания из металла.
