Зачем нужен теплообменник на трубу дымохода

Устройство системы

Итак, назначение приспособления – передавать температуру от одной среды к другой. Источниками тепла и теплоносителями могут быть различные жидкости, газы и пар. Нестабильные среды разделяются материалом, имеющим для этого подходящий показатель теплопроводности. Простейший пример теплообменника – обычный комнатный радиатор. Источник тепла – вода в отоплении. Нагреваемая среда – воздух в комнате. А разделяющий материал – металл, из которого сделан радиатор.

Большую роль в том, какой использовать промежуточный материал, имеет его степень теплопроводности. Лидерами по этому показателю являются серебро и медь. Но по понятным причинам, чаще всего применяется медь.

Медь в 7,5 раз лучше передаёт тепло, чем сталь, а пластик в 200 раз хуже, чем сталь. Получается, что при прочих равных условиях, 1,7 метра медной, 12 метров стальной и 2000 метров пластиковой трубы передадут одно и то же количество тепла.

По назначению, разделяют теплообменники на:

Первые содержат в себе холодный газ или жидкость. Контактируя с ним, разогретый теплоноситель остывает.

Нагреватели же наоборот, содержат в себе разогретый газ (жидкость), который делится теплом с циркулирующей холодной жидкостью (газом).

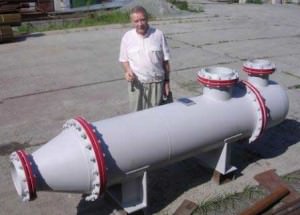

Устройство поверхностного теплоомбенника

И «нагреватели» и «охладители» могут различаться по конструкции:

1. Поверхностные (тот случай, когда среды контактируют через промежуточную поверхность).
2. Регенеративные (поочерёдная подача холодной и горячей среды к специальной насадке, которая, нагреваясь и охлаждаясь, регулирует температуру сред).
3. Смесительные (подача одной среды непосредственно в другую и их перемешивание).

Надо сказать, что поверхностные теплообменники используются чаще всего. Они значительно отличаются по форме. Здесь можно выделить три типа:

1. Пластинчатые (множество пластин, собранных в кассеты, по лабиринтам которых проходит жидкость).
2. Змеевики (тонкая трубка, закрученная в спираль).
3. Труба в трубе.

Отопление на двух видах топлива может быть очень удобным, особенно когда возникают перебои с одним из источников обогрева. Котлы отопительные комбинированные имеют две камеры сгорания и производятся в разных исполнениях: газ – электричество, газ – уголь и так далее. Конструкцию системы и способы монтажа рассмотрим далее.

Особенности выбора терморегулятора для радиатора отопления рассмотрим тут.

Привычные способы отопления в некоторых ситуациях могут оказаться неудобными. Отопление без газа и дров может быть хорошей альтернативой. Здесь https://microklimat.pro/sistemy-otopleniya/bez-gaza-i-drov.html рассмотрим способы организации обогрева помещения без использования дров и газа.

Водяной теплообменник для печи своими руками

Для повышения КПД котла с водяным контуром. Металлическая конструкция из труб большого диаметра будет встраиваться в печь и подключаться к отопительному трубопроводу.

Несколько общих рекомендаций:

• Диаметр труб не должен быть менее 2,5 см. Иначе теплообменник будет замедлять движение жидкости.
• Приблизительный расчёт площади теплообменника: 1м 2 на 3-5 кВт мощности печи.
• Но если печь не только отапливает дом, но и греет воду, теплообменник должен «забирать» более 1/10 части тепла.

Конструкция теплообменника – две горизонтальные трубы, между которыми наваривается батарея из 6-9 труб того же диаметра.

1. Выход теплообменника делается в верхней части, вход (по которому будет подаваться обратка) – в нижней.
2. На входном и выходном патрубках нарезается резьба для присоединения к трубам отопления.
3. Установка в полости топки начинается на стадии закладки фундамента печи.
4. По мере строительства рядов печи, трубчатая конструкция всё время крепится и контролируется её положение (к выходу теплоносителя немного выше от уровня).
5. Когда печь закончена, теплообменник подсоединяется к отоплению. Делается это при помощи муфты. На одном из концов нарезается длинная резьба, накручивается узкая гайка, потом муфта до упора. Резьбы на второй трубе оборачивается лентой ФУМ, паклей и т. п., потом муфта скручивается в обратную сторону. Чтобы не тёк стык на первой трубе, резьба тоже оборачивается лентой ФУМ и прижимается гайкой.
6. Система с теплообменником заполняется водой и производится пробная топка.

Качество швов должно быть идеальным, ведь теплообменнику предстоит работать при высоких температурах, доступа к нему не будет, а течи приведут к ремонту всей печи!

Вариантом теплообменника для печи может быть резервуар, внутри которого проходит часть горячей дымовой трубы. Такой прибор легче обслуживать, демонтировать по необходимости, но сделать несколько сложнее.

Печь для бани с теплообменником для воды

Греть кипяток для парилки можно самыми разными способами. Существует множество схем отбора тепла через стенку топки, или можно использовать внешний нагрев воды в отдельной печи.

В этой ситуации дополнительный теплообменник для печи оказывается наиболее оптимальным вариантом. Уже даже производители банных печей сообразили, что проще монтировать небольшой дополнительный контур в топку, чем усложнять и увеличивать габариты печной конструкции корпуса за счет приставных емкостей. Поэтому примерно 60% печей для бани выпускаются с теплообменником.

Популярность теплообменного способа объясняется тремя факторами:

• Компактность конструкции с теплообменником;
• Эффективный теплосъем и быстрый нагрев воды;
• Безопасность конструкции теплообменника.

Последний фактор, наверное, имеет решающее значение. Популярные ранее огромные столитровые баки, устанавливаемые на боковой или тыльной стенки печки, наполненные кипятком, всегда были небезопасными и часто приводили к термическим травмам. Кроме того, для того чтобы нагреть такую массу воды, приходилось регулярно отвлекаться на перемешивание водяного запаса или растапливать печь задолго до начала прогрева парилки.

Теплообменник для бани стал настолько популярным, что его стали изготавливать кустарным способом, использовать теплообменные аппараты от систем отопления котельной и специализированной техники, и даже устанавливать хитроумные устройства в чугунные и кирпичные печи.

Использование теплообменника для банной печи позволило существенно улучшить санитарные условия внутри парилки, и, что немаловажно, почти неограниченный нагрев воды дает возможность оборудовать полноценное моечное отделение. Теперь появилась возможность принимать душ практически без оглядки на запасы кипятка в парилке

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

• медные с коэффициентом теплопроводности 380;
• стальные с коэффициентом теплопроводности 50;
• металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную .

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

• любым радиаторам отопления, не имеющим течи;
• полотенцесушителям;
• радиаторам от автомобилей и другим похожим по конструкции изделиям;
• проточным водонагревателям.

Выбор мощности

Не зная, каковы потребности здания в обогреве, подобрать оборудование сложно. Расчёт может быть приблизительным и точным. Первый вариант предпочитают продавцы, реализующие отопительную технику, так как это обеспечивает относительно точный результат. В этом случае тепловая мощность вычисляется в соответствии с площадью помещений, которые отапливаются.

Рассматривают отдельно взятую комнату, выясняют, какую она имеет площадь. Полученное значение умножается на 120. Необходимая для всего загородного дома энергия определяется после объединения показателей всех помещений. Но куда лучше точный метод. Он предполагает:

Умножение площади помещений, у которых с улицей контактирует только одна стена, на 100

Важно, чтобы на этой же стороне присутствовало одно окно. Умножение на 120, если речь идет об угловой комнате, имеющей одно окно

Умножение на 130, когда подразумевается помещение с двумя окнами и более, а также двумя наружными стенами. При подсчете приближенным методом жители холодных регионов могут недополучить тепла, а южных — переплатить за чересчур мощное оборудование.

В этом видео вы узнаете, как сделать теплообменник:

Точный расчётный способ производится специалистами. Именно он обеспечивает четкое понимание, сколько тепла может быть потеряно в любом здании. Прежде чем приступить к конкретным вычислениям, определяют площадь дверей, окон и стен. Каждый строительный материал имеет ту или иную толщину слоя. Ее также необходимо учитывать.

Как установить воздушный или водяной теплообменник на трубу дымохода своими руками

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Эффективность банной или отопительной печи можно повысить, оснастив ее водяным или воздушным теплообменником. Установка теплообменника на дымоходе позволит решить сразу две задачи: нагреть воду для отопительной системы или контура ГВС и выполнить теплоизоляцию дымохода.

Разновидности устройства и принцип работы

Существует основная классификация теплообменников — по типу теплоносителя, которая делит их на водяные и воздушные.

Водяные теплообменники

Водяные теплообменники — самая простая и распространенная разновидность оборудования. Их работа основана на базовых законах физики: при нагревании жидкость расширяется, ее плотность уменьшается. Под давлением более плотной холодной воды, находящейся в нижней части контура, нагретая жидкость поступает в расширительный бак, а оттуда — обратно в теплообменник, двигаясь по замкнутому кругу.

Циркуляция по трубам и постоянное нагревание воды до нужной температуры позволяет поддерживать оптимальную работу подключенного контура. Она же предотвращает переохлаждение трубы дымохода, которое может привести к образованию конденсата.

Простейший теплообменник представляет собой металлический бак или змеевик (спиралевидную трубу), в котором находится теплоноситель — горячая вода. Источником тепла является горячая труба дымохода, которая находится в прямом контакте с источником тепла.

Устройство на основе водного теплоносителя работает по принципу самовара. В системе предусмотрен расширительный бак для горячей воды. Через выходной штуцер теплообменника вода по трубе попадает в расширительный бак. Снизу бака расположен выходной штуцер с трубой, через которую охлажденная вода покидает емкость и поступает снова в теплообменник. Естественный физический процесс теплового обмена обусловливает постоянную циркуляцию жидкости и поддержание постоянной температуры.

Воздушные теплообменники

Принцип действия воздушных теплообменников в том, что горячие газы нагревают расположенные внутри устройства трубки, не создавая дополнительного нагрева, а лишь направляя тепловую энергию наружу. Конструктивно воздушный теплообменник представляет собой цилиндр с несколькими полыми трубками внутри, воздух в цилиндрический резервуар подсасывается снизу, в трубе нагревается и из теплообменника выходит наружу, таким образом увеличивая уровень нагрева помещения на 15-20%.

Кроме традиционного металлического бака или змеевика встречаются колпаковые модели, которые используются для отопления мансардных помещений.Такой принцип строения печи предложил И.В. Кузнецов, и колпаковая печь названа его именем. Работа колпаковых теплообменников основана на удержании нагретого воздуха, поднимающегося вверх по дымоходу, с помощью специального колпака, который устанавливается под потолком. Движение воздуха в трубе происходит за счет естественных физических процессов.

По месту расположения емкости для теплой воды

В зависимости от того, где располагают емкость с водой, выделяют следующие виды нагревателей:

1. Емкость непосредственно в парилке — позволяет воде быстрее греться, т. к. водопровод отсутствует или очень короткий. Сокращаются и теплопотери. Недостаток вполне очевиден: полезная площадь парилки сокращается.
2. Емкость находится в смежном помещении, где оборудована душевая. Часто рекомендуют именно этот вариант. В отдельной душевой мыться удобнее и места в парилке больше. Но растет длина водопровода.
3. Проблему слабого напора позволяет решить установка бака с теплоносителем на чердаке. Этот способ так же не лишен недостатка. Нужно подвести холодную воду наверх, да и длина горячего водопровода больше. Емкость нужно тщательно утеплять, чтобы максимально снизить теплопотери.

Как установить теплообменник своими руками: инструкция

Установка теплообменника на дымоход происходит на базе уже готовой емкости, (например, модель “Ермак”), которую можно приобрести в магазине, либо изготовить самостоятельно из листовой нержавеющей стали или медной трубки.

Как выбрать металл для изготовления устройства

Для изготовления теплообменников используют следующие виды металла:

• нержавеющая сталь;
• оцинкованная жесть;
• медь.

Выбор зависит от конструкции печи, ее мощности и температурного режима.

Если рабочая температура печного оборудования не превышает 200 градусов, то для установки теплообменника подойдет любой металл.

Если печь нагревается выше 200 градусов, то использовать тонкостенные баки из оцинковки не рекомендуется, поскольку высокая температура может деформировать емкость.

Для теплообменника в виде змеевика (трубки, которая устанавливается спирально вокруг дымохода) используется медь как оптимальный металл по части пластичности, теплопроводности, прочности и устойчивости к коррозии.

При желании можно изготовить змеевик самостоятельно, согнув трубу спиралью таким образом, чтобы ее внутренний диаметр был на 1-2 мм больше трубы дымохода.

Установка теплообменника самоварного типа

Установка теплообменника — дело не совсем простое, и требует опыта в сварочных работах и знания принципов работы отопительных систем.

Монтаж выполняется на основе готового металлического бака:

• Емкость теплообменника устанавливается непосредственно на трубу дымохода, которая должна быть прочно закреплена на каменке.
• Выше по ходу трубы после теплообменника устанавливается шиберная заслонка дымохода.
• После выбора места для установки накопительного бака (это может быть парная, душевая, предбанник) на стену крепится опорная реечная конструкция.
• Бак фиксируется на опоре с помощью саморезов строго вертикально. Если бак имеет большой объем (от 120 литров), можно использовать кронштейны, которые устанавливаются на стену.
• К входному патрубку бака подключается обратный клапан (в случае открытого типа контура).
• К выходному патрубку емкости подключается кран для слива воды (он должен быть предусмотрен, если печное отопление используется сезонно).
• К теплообменнику через штуцеры подключаются отводящий и подводящий патрубки, идущие к накопительному баку.
• После подключения всех подводящих и отводящих труб теплообменник приваривается к трубе дымохода с обеих сторон.
• Патрубки, ведущие к накопительному баку, присоединяются при помощи металлических фитингов.
• После завершения сварочных работ, подключения подводящих и отводящих патрубков проводится проверка системы путем пробного запуска воды. Если сварные швы выполнены качественно, то в местах стыков течи возникнуть не должно.

Теплообменник: механика работы

Сгорание печного топлива обеспечивает температуру при вхождении в дымоход свыше 500 °С. Такие показатели излишни, потому что тягу дымоход поддерживает и при 300-400°С. Без вреда для печки часть тепла можно перенаправить на нагрев воды в системах отопления, водоснабжения или воздуха в помещениях. Функция теплообменника заключается в обеспечении передачи (обмена) тепла от газов в дымовой трубе воде или воздуху.

Существующие модели

Специалисты считают оптимальными 3 конструктивных решения по оборудованию теплообменника на дымоход:

1. змеевик;
2. цилиндр с теплоносителем вокруг трубы – «водная рубашка»;
3. переделка канала дымохода под ступенчатый лабиринт для замедления движения газов и повышения теплоотдачи.

Варианты №1 и №2 используют для подачи тепла для нагревания воды и в отопительные системы, №3 – для обогрева помещений.

Свойства разных типов теплообменников

Всем теплообменникам присущи особенности, незнание которых приведёт к дефектам системы теплообмена. Если мы передаём тепловую энергию воде, часто возникает эффект избыточного теплообмена. Приток холодной воды в теплообменник на трубе при разогретом дымоходе ведёт к забиванию канала гарью и образованию конденсата от отработанных газов.

Ещё одно не самое лучшее решение, которое быстро нарушит работу теплообменника – монтаж змеевика водоснабжающей трубы внутри самого дымохода. Нагар в дымоходе — полбеды, главный риск – отравление угарным газом.

Для бесперебойной и безопасной работы системы теплообмена рекомендуется раз в полгода проводить профилактику – визуальный осмотр, чистку от гари и накипи, ремонт (в случае необходимости). Бережное отношение к теплообменнику позволит ему прослужить десятки лет.

Требования

• Лучший материал для бака теплообменника – сталь «нержавейка», которая выдерживает высокие температуры и резкие перепады.
• Теплообменник подбирается в соответствии с мощностью отопительного прибора. Нарушение данного правила приведет к потере КПД самой печи.
• Теплообменник не монтируется на трубу «намертво» – конструкция должна легко сниматься для ремонта или очистки.
• Теплоаккумулирующий бак необходим для теплообменников с «водной рубашкой» (водяным контуром), чтобы холодная вода не попадала в сам теплообменник.

Тепловые аппараты из стальных и медных сплавов

Поскольку серийное производство бытовых приборов сосредоточено на изготовлении теплообменников из черного металла, то газовые котлы с медным теплообменником считаются престижным товаром. Медь обладает высокими теплопередающими характеристиками. Поэтому для обогрева большого дома можно использовать небольшие котлы с незначительным количеством теплоносителя. В итоге аппараты получаются очень компактными.

То есть для нагрева равного количества вещества, меди нужно передать меньше теплоты, чем стали. Соответственно инерция отопительной системы, где стоит стальной теплопередающий агрегат больше. Автоматика котла, работающая с медным теплопередающим блоком, быстрее реагирует на повышение температуры теплоносителя. В итоге это приводит к экономии топлива. Еще большая реакция системы отопления на нагрев происходит при работе насоса. Кроме этого, он обеспечивает улучшение циркуляции даже при нарушенных уклонах труб и предотвращает закипание воды.

Сравнивая медные теплообменники для котлов со стальными, можно сказать, что последние более пластичны. Этот фактор важен, поскольку происходит постоянный процесс взаимодействия с открытым огнем. Вследствие этого развиваются тепловые напряжения металла и появляются трещины. Сталь более прочна в этом отношении и выдерживает большое количество циклов: нагрев – остывание.

Заметка! К недостаткам стали, кроме инерционности, повышенной удельной теплоемкости, относят: • подверженность коррозии; • увеличенный объем поверхности калорифера; • большое количество теплоносителя; • значительную массу отопительных приборов.

Стальные газовые котлы по массе составляют от 70 кг и выше. Чем больше мощность, тем значительнее габариты. Очень важным параметром котла является толщина металлической стенки.

Изготовление медных теплообменников по сравнению со стальными выгодно даже с точки зрения их обслуживания. Коэффициента шероховатости у меди меньше, чем у стали в 130 раз. Благодаря этому гидродинамическое сопротивление медных изделий при движении по ним жидкости снижает степень загрязнения и образования накипи.

Принцип работы

Дымовая труба металлической печки, установленной в бане, доме или гараже, при топке сильно нагревается. В зависимости от конструкции печи ее температура может быть от 200 до 500 градусов, что делает ее опасной в противопожарном плане, а случайное прикосновение к ней может вызвать сильный ожог.

Тепло от дымовой трубы можно использовать во благо, разместив на ней теплообменник: бак или змеевик. Теплоносителем в этом случае обычно выступает вода, а в некоторых случаях — воздух. При контакте теплоносителя с нагретыми стенками дымовой трубы их температура выравнивается: дымоход охлаждается, а вода или воздух в теплообменнике, напротив, нагреваются.

При нагреве теплая вода поднимается в верхнюю часть теплообменника, а оттуда по выходному штуцеру и трубе в систему или накопительный водяной бак. На место нагретой воды через входной штуцер поступает холодная. По мере нагрева циркуляция продолжается, в результате чего вода в накопителе способна нагреться до высокой температуры.

Воздушные теплообменники действуют по схожему принципу: снизу происходит забор холодного воздуха, после нагревания он поступает по трубопроводу в обогреваемые помещения. Так можно обогреть мансарду в дачном доме или комнату отдыха в бане, которые топятся периодически. Устройство водяного отопления в них невозможно, так как придется регулярно сливать и заливать в систему теплоноситель.

В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел

При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки

К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.

Принцип работы

По принципу действия устройства для подогрева воды делятся на 3 типа:

• змеевик, встраиваемый внутрь отопителя;
• наружный теплообменник в бане в виде прямоугольного бака, нагреваемого прямо от стенки печи;
• наружный водяной контур, отбирающий теплоту дымовых газов.

В первом случае теплообменник представляет собой змеевик из стальной трубы, встроенный прямо в топливник. Его располагают таким образом, чтобы труба не подвергалась прямому воздействию пламени, то есть, находилась вне зоны самой высокой температуры. Желательно, чтобы элемент стоял на пути отходящих продуктов сжигания топлива, тогда он не прогорит и прослужит достаточно долго. Встроенный змеевик для нагрева воды на выходе имеет патрубки для присоединения труб, ведущих к выносной накопительной емкости.

В подобных теплообменниках вода прогревается довольно быстро, но при этом назвать процесс эффективным никак нельзя. Ведь нагреватель отбирает тепло напрямую из топки, тем самым уменьшая мощность отопителя. Парная прогревается дольше, соответственно, дров уходит больше. Раскаленные дымовые газы как вылетали в трубу, так и продолжают беспрепятственно вылетать, КПД агрегата остается очень низким (не более 50%).

Наружный навесной бак из нержавеющей стали – это еще один вариант передачи печного тепла воде. Обычно он подвешивается к одной из боковых стенок топливника и нагревается за счет инфракрасного излучения от нее. Способ привлекает своей доступностью в реализации, но не очень удобен в эксплуатации. Помимо недостатка с прямолинейным отбором теплоты, описанным выше, подвесной бак вдобавок требует постоянного добавления холодной воды.

Монтаж трубопроводов

Мы уже упоминали, что для трубопроводов лучше использовать трубы диаметром 3/4″, такой диаметр наиболее часто используется во всех отопительных системах и подходит по всем показателям для теплообменника бани.

Труба диаметром 3/4″

Трубы могут быть металлическими или пластиковыми. Можно пользоваться и гибкими гофрированными шлангами, но нужно иметь в виду, что у них значительно меньше диаметр условного прохода, а это негативно сказывается на скорости водяного потока.

Дадим несколько советов по монтажу трубопроводов.

1. Старайтесь максимально сокращать длину трубопроводов, не делайте много поворотов и изгибов трубы. Ваша задача – создать наиболее благоприятные условия для циркуляции воды.

2. При использовании пластиковых труб не допускайте их перегрева в местах соединения с теплообменниками. Наличие внутри воды не допустит их полного прорыва из-за потери прочности, вызванного нагревом, но деформации возможны.

3. Не забывайте в самом низком месте поставить сливной кран. Если баня длительное время не используется, то в зимний период нужно спускать всю воду из системы.

4. Во время соединения трубопроводов предусматривайте возможность их демонтажа для выполнения ремонтных или регламентных технических работ.
5. Старайтесь, чтобы длина горизонтальных участков трубопровода была минимальной. Все такие участки монтируйте под углом не менее 10°. Такие мероприятия положительно сказываются на скорости потока воды.

Медный теплообменник: традиции и технологии

Использование меди с её экстраординарной теплопроводностью позволяет отказаться от схемы теплообменника в виде оребрённой трубы в пользу более простой и надёжной конструкции. Её принцип позаимствован у традиционного самовара, у которого дымогарная труба проходит через ёмкость для воды.

В результате получается массивный теплообменник цилиндрической формы, на производство которого расходуется 25 кг чистой меди. Для сравнения: стальные аналоги с оребрением сопоставимой мощности весят до 5 кг. Такой теплообменник работает без температурных шоков в более мягких и щадящих режимах, чем тонкая трубка с оребрением.

Описанная конструкция теплообменника имеет целый ряд важных последствий. Благодаря стойкости к коррозии и пластичности меди срок службы этого узла превышает 20 лет. Диаметр каждой дымогарной трубки составляет 30 мм, что делает их гораздо менее подверженными накоплению копоти. За один отопительный сезон сужение просвета у теплообменников с оребрением может достигать 40 % (против 3% у трубчатых). Основываясь на данных, накопленных в европейских странах за несколько десятилетий эксплуатации медных трубчатых теплообменников, можно сделать вывод, что они имеют в среднем вдвое больший срок службы по сравнению со стальными аналогами с оребрением.

Кроме того, именно медные трубчатые теплообменники позволяют достигать максимального КПД — 95 %, что приводит к значительной экономии энергоресурсов и снижению затрат на эксплуатации котла.

Уникальная конструкция с котловым телом большой ёмкости значительно расширяет функциональность отопительного оборудования. Так, в двухконтурных котлах FRISQUET вторичные теплообменники выполняются в виде медных змеевиков, расположенных внутри котлового тела. В результате все котлы этого производителя в стандартной комплектации позволяют подключать дополнительный бойлер или второй и третий отопительные контуры. Например, один отопительный контур может обеспечивать теплом настенные радиаторы (температура теплоносителя — до + 85 oС), а второй — системы теплых полов (+20–45 °С).

Виды

Существует 2 типа теплообменников:

Поверхностный

Наиболее распространённый тип теплообменника, который получил распространение не только в системах отопления зданий, но и во многих производственных процессах. В качестве теплоносителя, который может быть использован для передачи тепла в таких устройствах, используется не только вода, но и водяной пар, различные  минеральные масла и химические вещества.

Поверхностные модели разделяются на рекуперативные и регенеративные:

1. Рекуперативные – передают тепло через стенку теплоносителя.
2. Регенеративные – такие теплообменники функционируют в периодическом режиме. Сначала горячий теплоноситель нагревает поверхность теплообменника, затем к стенкам, которые аккумулировали тепло, подводится холодный теплоноситель.

Смесительный

При использовании такого вида устройств, происходит проникновение горячего теплоносителя в холодный. В результате такого смешивания, происходит прямая передача тепла. В системе отопления такой вид теплопередачи используется редко.

Обычно, смесительный способ, применяется при солнечном нагреве воды, когда теплоноситель из теплогенератора поступает в накопительную ёмкость, в которой происходит смешивание, горячей и холодной жидкости.

Заключение

Я прощаюсь со своим любимым читателем и желаю ему удачи в домашних заботах. Не бойтесь и беритесь за изготовление и установку теплообменника на дымовую трубу своими руками – вы сэкономите немалую сумму и получите чувство удовлетворение от выполненной самостоятельно работы. Делитесь полученной от меня полезной информацией в соцсетях, подписывайтесь сами и подписывайте своих друзей на рассылку с сайта.

Отопительные устройства, генерирующие тепло за счет сгорания топлива, не в состоянии нормально работать без наличия системы дымоотведения или попросту дымохода. Через дымоходную трубу в атмосферу выводятся токсичные продукты горения, которые являются опасными для здоровья и жизни человека. Однако в дымоход вместе с отработанными газами уноситься довольно большое количество полезного тепла, которое могло бы еще послужить для обогрева помещений. Для того чтобы не допустить утечки драгоценного тепла на дымоход можно установить специальный теплообменник, значительно повышающий КПД теплогенерирующего прибора.
