Устройство дымохода в бане для дровяной печи

Важные советы

• Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
• Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
• После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
• Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
• Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
• Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

3 Область использования – от гаража до дома

Как можно использовать отопительную печь с длительным горением? Выбор конструктивного варианта зависит от предполагаемых задач. Если агрегат требуется для дома или дачи, лучше применять печи с водяной рубашкой. Они совмещают в себе обычное печное отопление и водяное. Вода разносит тепловую энергию по системе, нагревая помещение. Одновременно прогревается корпус печи, что повышает эффективность теплоотдачи.

Можно использовать в гараже, в бане или в доме

В котле длительного горения вода при остановке процесса горения быстро остывает, батареи становятся холодными. Но печь стынет медленнее, еще понемногу отдавая тепло. Для дачи печь, объединенная с предпочтительнее . Она включает в себя змеевик, в котором нагревается вода. Иногда его устанавливают прямо в топку, что небезопасно. Высокая температура, возникающая при сгорании газов, может привести к закипанию воды и разрушить змеевик.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

• устойчивость покрытия при механическом воздействии;
• надежная теплоотдача;
• низкий коэффициент расширения при нагревании;
• способность к удержанию жара даже после прогорания дров;
• возможность применять любые типы топлива;
• минимум сварочных швов;
• быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

• металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
• тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

• проверьте прочность конструкции;
• убедитесь, что на поверхности нет повреждений или коррозии;
• в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
• можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

• металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
• трубы – наиболее экономичный вариант;
• процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
• с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
• срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:

Они бывают трех видов:

1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

• Перед установкой нужно обозначить место для проделки отверстия.
• На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
• Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

• Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
• Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
• Из дымоотводной трубы.
• Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

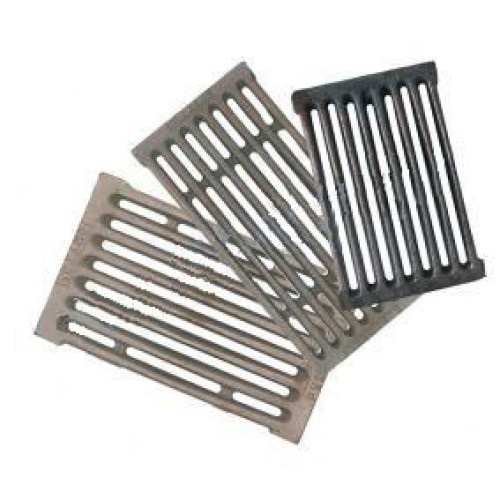

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Как обустроить место в бане для такой печки?

Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.

Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.

Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

• экономия денежных вложений;
• металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
• достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
• округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
• быстрый прогрев помещения менее чем за 1 час;
• металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
• цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

Вертикальная печь

Простейшая печка, выполненная из трубы, изображена ниже на рисунке. Она отличается малыми размерами, не имеет зольника и устанавливается без всякого фундамента прямо на пол. Надо лишь подложить асбест и лист кровельного железа, а также присоединить дымоход. Обогревателя хватит для парной объемом до 15 м3.

Как видно на схеме, для изготовления этой мини-печки взяты обрезки труб различного диаметра и листовой металл. Конструкция проста, да не очень, поскольку здесь на дверце присутствует узел регулирования воздуха с заслонкой, о нем будет сказано ниже. Итак, чтобы сварить печь из трубы, понадобится:

• отрезок трубы Ø 426 мм, толщина стенки – по желанию, но не менее 5 мм;
• такой же толщины лист металла для дна и крышки;
• короткие отрезки труб диаметрами 76, 159 и 219 мм;
• листовая сталь толщиной 2 мм;
•  любой металлопрокат для ножек.

Из толстого металла вырезают 2 круга, в одном из них делают отверстие диаметром 150 мм, после чего приваривают к трубе в качестве дна и крышки. К последней посередине приваривается патрубок дымохода Ø159 мм. Затем в нижней части корпуса надо вырезать проем для будущей дверцы Ø210 мм и приварить к нему соответствующий патрубок. Далее, изготавливается самый сложный узел, которым оснащена наша печка для бани, — дверца с заслонкой. Ее конструкция показана ниже на рисунке:

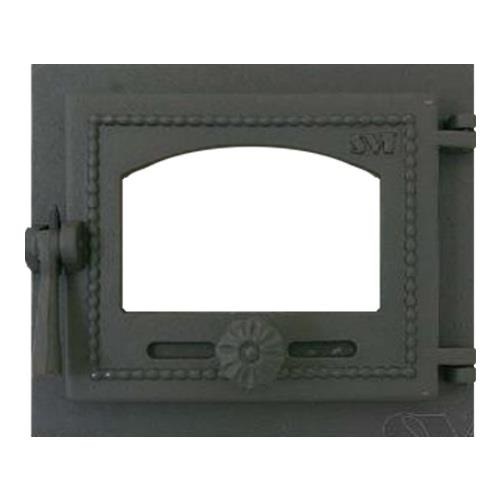

Дверцу, что предусматривает данная конструкция металлической печи, изготавливают из отрезка Ø219 мм, приварив к ней крышку из листовой стали, а затем петли и запорное устройство. Регулятор воздуха делается из трубы Ø76 мм очень просто: из тонкого металла под размер внутреннего сечения вырезается заслонка и приваривается к проволоке Ø6 мм, пропущенной сквозь патрубок. С обратной стороны поворотный механизм подпружинен и зафиксирован приваренной гайкой, как изображено на рисунке:

Ну и в конце из тонкого листа выполняется ограждение каменки. Не придумывая никаких сложных креплений, это ограждение делается такого размера, чтобы его с пристукиванием насаживать на цилиндрический корпус печки. На этом все, можно ее устанавливать и накладывать камни.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

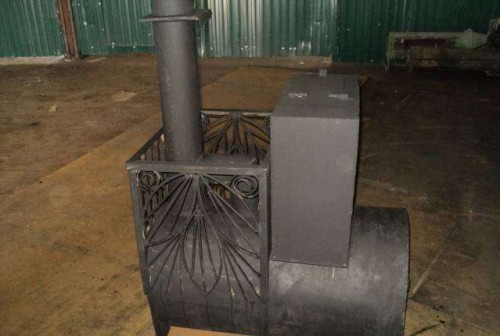

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Изготовление и установка

Процесс изготовления самодельного печного оборудования зависит от выбранного вида печи.

Изготовление вертикальной конструкции

Этапы изготовления:

1. Вырезать из листа металла круглые крышки, заварить ими трубку с двух сторон.
2. В верхней части трубы вырезать отверстие под дымоход.
3. На лицевой стороне трубки проделать отверстия под дверцу дымохода, поддувала.
4. Закрепить внутри колосник из арматуры.
5. Установить дверцы на вырезанные отверстия.

Изготовление горизонтального оборудования

Этапы изготовления:

1. Болгаркой вырезать два металлических диска, которыми будут закрыты торцы трубки.
2. Внутри трубы закрепить колосник.
3. Заварить торцы, прорезать отверстия под дверцу топочной камеры, зольный ящик. Навесить дверцы.
4. В верхней части трубы сделать отверстие под дымоход.
5. Над трубкой сварить каркас из арматуры. Он будет выполнять роль каменки.
6. Установить трубу на ножки, закрепить дымоход.

Когда работа закончена, нужно установить печь на основание.

Декорирование

Чтобы сделать самодельное печное оборудование привлекательнее, можно использовать специальную жаростойкую краску. Ее нужно нанести на металлические поверхности в два слоя. Металл заранее очищается от любой грязи, шлифуется мелкой наждачной бумагой.

Котел — вертикальная печь

Вертикальные железные печи, созданные из труб, также широко используются для бань, поэтому на них тоже следует обратить внимание. Устройство помогает решить проблему недостатка свободного пространства в бане, так как вертикальный корпус конструкции обладает тремя камерами — каменкой, баком для нагрева и топливной

Вместительность вертикальной камеры сгорания небольшая и при протапливании бани приходится делать сразу несколько загрузок. При особом желании размеры топливника можно увеличивать, убрав водяной котёл и создав его более меньшим по объёму.

Специалисты рекомендуют высоту печки из трубы для парилки и каждой камеры подбирать самостоятельно и по отдельности. Главное при этом — максимально увеличивать вместительность камеры для топки. В этом случае и длительность горения с одной закладки дров станет больше.

Конструирование вертикального отопителя:

• обработка и обрезка трубы DN 500, вырезание проёмов для двери;
• создание круглых заготовок из металла с общей толщиной 5−10 мм, крыши и днища;
• обработка вырезанных деталей и составление из них дверец для печи;
• сварка колосниковой решётки из арматуры;
• создание банной печи из металла.

Для начала внутрь корпуса крепятся перегородки, после этого сквозь отверстия в них помещается дымоходная труба и хорошенько обваривается. Создаётся колосник и сваркой крепится к днищу. Крышка бака состоит из двух частей: одна ставится наглухо, а вторая крепится на навесы. Если соблюдать все нехитрые правила, то ваша самодельная печка из металла для бани будет длительное время радовать своей хорошей работой.

Рекомендации

Чтобы печь работала длительное время, нужно придерживаться некоторых рекомендаций:

1. Не забывать регулярно очищать дымоход, внутренние стенки трубы, зольный ящик от сажи, золы. Рекомендуется иногда протапливать печку осиновыми дровами. Они эффективно прочищают дымоход.
2. Не использовать топливо с различными примесями.
3. Обложить печной агрегат слоем кирпича. Он защитит от инфракрасного излучения, улучшит теплообмен.
4. Чтобы установить на печи бак для нагрева воды, нужно делать встроенную каменку. Для нее нужно вырезать отдельное отверстие с дверцей.
5. Можно собрать деревянное ограждение, чтобы не получать ожоги при случайных прикосновениях к раскаленным металлическим поверхностям.

При покраске печи рекомендуется добавить к красящему составу антикоррозийные присадки. Они защитят металл от образования ржавчины.

Не каждый может позволить себе купить готовую печь для бани или собрать кирпичную конструкцию. При желании можно изготовить металлическое печное оборудование из трубы большого диаметра. Соблюдая простые рекомендации, можно изготовить самодельную конструкцию, которая позволит получать высокую температуру, качественный пар.

Виды печей, изготавливаемых из труб

Печь для бани из трубы 530 мм (или иного размера) может быть изготовлена:

• в вертикальном исполнении;
• в горизонтальном исполнении.

Вертикальная печь

Вертикальная печь для бани из трубы обладает небольшими размерами, что естественно является ее основным преимуществом. Колосники и каменка располагаются друг над другом, поэтому диаметр печи определяется исключительно диаметром применяемой трубы.

Простейшая вертикальная печь, дополнительно оснащенная баком для нагрева воды

Горизонтальная печь

Главным преимуществом горизонтальной печи перед вертикальной является возможность выноса топочного отсека из парилки в предбанник, что значительно упрощает этап растопки. Однако горизонтальные печи занимают больше места, и поэтому их рекомендуется устанавливать в парилках больших размеров.

Печь в горизонтальном исполнении, оснащенная отсеком для камней и баком для воды

Выбор конструкции печи зависит от габаритов парного отделения и приоритетов собственника.

Что нужно подготовить: инструмент и материалы

Чтобы собрать печку для парилки нам необходимо подготовиться – собрать все нужные инструменты, и материалы:

• Срез трубы с сечением от 50 см., и длиной в 1,5 м.;
• Второй срез поменьше – сечением в 30-35 см., и длиной в полметра;
• Металлический лист толщиной в 1-1,2 см.;
• Пруты из стали (если вы решили сами делать колосники);

Покупная дверца (поддувало) или стальной лист для ее изготовления;

• Петли для навешивания дверцы (если вы сами ее делали, а не купили готовую);
• Болгарка с новым кругом по металлу;
• Сварочный аппарат.

Полезно! Если хотите прилично сэкономить, то не нужно покупать готовые трубы, которые больше в длину, чем нам нужно. Купите отрезки, которые можно отыскать почти в каждом магазине со стройматериалами.

Выбор конструкции самодельной печки

Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету

Но она уступает по длительности горения и эффективности теплообмена, что немаловажно

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

Готовая печка с сеткой для камней и выносной топкой

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Подготовка

После подготовки расходных материалов, инструментов нужно сделать фундамент, на которые будет устанавливаться печное оборудование. Этапы изготовления основания:

1. Выкопать котлован. Глубина — 50 см. Длина — 70 см. Ширина — 70 см.
2. На дно ямы засыпать слой мелкого щебня толщиной 30 см. Утрамбовать его подручными инструментами.
3. Приготовить цементный раствор. Для этого нужно смешать 4 части песка, 1 часть цемента, добавить воды. Получившейся массой залить щебень.
4. Подождать сутки, на слой бетона постелить 2 слоя рубероида.
5. Сколотить деревянную опалубку так, чтобы ее верх заканчивался на уровне пола в бане.
6. Связать каркас из арматуры, поместить его внутрь опалубки.
7. Залить оставшееся пространство цементным раствором. Подождать 7 суток.
8. Разобрать опалубку, обсыпать основание по краям песком, мелким щебнем.

Прежде чем устанавливать печь нужно выложить 1–2 слоя шамотного кирпича.

Советы печников как улучшить печку в баню из трубы

Ну, во-первых, если у вас нет опыта в создании печек, то приготовьтесь к тому, что первая печь может оказаться лишь прототипом. Это относится и к тем, кто намерен заказывать печку по своему эскизу у мастера. Оптимальное соотношение частей печи всегда конкретно, то есть в расчет принимается именно ваша парная, где будет работать печь. И именно поэтому сложно дать универсальные советы.

Особенно важно подобрать размеры каменки и количество камней в ней. Это делается опытным путем

Особую сложность представляют, как ни странно, открытые каменки, в которых нужно добиться ровно такой площади соприкосновения камней с корпусом, которая приведет к нужной степени нагрева камней. Так что горизонтальную печь без прототипа не сделать.

+++

Что ж, надеемся, вы нашли полезную информацию для себя. В противном случае – пишите комментарии,  ведь наиболее востребованные вопросы станут темой нашей очередной статьи.

Выбор металлической трубы

Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления. Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

Оптимальный размер трубы для стандартной бани считается:

• Диаметр от 0,5 до 0,55 м;
• Толщина стенки от 8 до 12 мм.

Диаметр трубы важен и в плане расхода топлива: для большой печи расход топливного материала увеличивается.

Примечание: для печи применяются только стальные трубы — чугун быстро придет в негодность, он потрескается от попадания воды на раскаленную поверхность. Сталь не должна быть высокоуглеродистая — швы такого металла могут деформироваться и разойтись.

Ошибки при устройстве дымохода в бане

• сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
• расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
• применение материалов, строго противопоказанных для использования в качестве дымоотвода), поскольку некоторые из них могут спровоцировать возгорание.
• недостаточная высота дымохода;
• группирование сразу нескольких дымоходных конструкций в одну;
• произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

https://youtube.com/watch?v=L4j8Bi2Ns68
