Почему стоит устанавливать печь в бане с топкой в предбанник?

Советы и рекомендации

Специалисты рекомендуют придерживаться следующих правил:

в первую очередь при установке печи в бане необходимо действовать в соответствии с правилами СНиП. Это обеспечит безопасность при эксплуатации и продлит срок службы обогревательного элемента;
не стоит экономить на материалах, особенно, на жаростойких изоляциях;
при выборе места для бани предпочтение лучше отдать отдельно стоящему сооружению

Если баня будет пристройкой к другому зданию, то нужно позаботиться об изоляции примыкающей стены;
при выборе кирпича нужно обращать внимание на его жаростойкие и влагостойкие свойства. Если финансы не позволяют приобрести дорогостоящий кирпич, отвечающий этим требованиям, можно покрыть более доступный кирпич специальным составом;

• яму для фундамента необходимо выкапывать больше размеров печи. Основание печи должно быть больше периметра отопительного прибора на 10 см со всех сторон;
• в кладке печи можно использовать кирпичи с небольшими дефектами, но при этом нельзя укладывать испорченный кирпич внутрь дымового канала и во внешнюю сторону печи, а также обтесывать сколотые края и углы нужно так, чтобы при кладке не получилось слишком толстых швов;
• при монтировании печки в стену бани нужно следовать характеристикам агрегата, описанным в прилагающейся инструкции. Если печь сделана самостоятельно, то нужно брать усредненные значения мощности;

• идеальный дымоход должен быть без колен и наклонов 2 м в высоту. Это обеспечит нормальную тягу;
• после установки печь следует протопить несколько раз в щадящем режиме по полчаса для проверки ее корректной работы и просушки. Просушить печь необходимо для того, чтобы в процессе эксплуатации не появились трещины;
• несколько дней дверцу печки, а также окна и двери бани следует держать открытыми, создавая в помещении сквозняк. Признаком готовности печи будет отсутствие конденсата на заслонке;

• несмотря на соблюдение правил пожарной безопасности и использование качественной печи, нужно помнить о средствах пожаротушения. Они должны находиться в доступе в любое время;
• чаще всего очагом возгорания является потолок. Поэтому не нужно забывать о его защите. Он должен покрываться металлическим листом;
• в бане должно быть максимально безопасно даже в случае плохого самочувствия посетителей. Печь должна быть ограждена защитным экраном.

Процесс установки печи в бане своими руками является трудоемким, но при соблюдении всех рекомендаций выполним. В случае следования всем требованиям в зависимости от характеристик печи и самого помещения бани и правильной установке, печь будет служить исправно и долго. Поэтому не стоит пренебрегать рекомендациями и советами, ответственно отнестись к возведению места для отдыха душой и телом.

Нелишним будет и взгляд со стороны опытного в этом вопросе умельца-печника, особенно, при возведении печки из кирпича. При этом самостоятельно возведенная баня с печью станет предметом гордости хозяина.

Подробнее о возведении кирпичной печи для бани смотрите в следующем видео.

Фундамент

Здесь может быть два варианта.

Первый – полы бани уже уложены

Вариант, сразу скажем, не очень приятный. Как решать проблему? Вначале нужно приблизительно рассчитать общий вес печки вместе с кирпичной кладкой.

Вес печи можно узнать в паспорте или каталоге производителя

Вес одного красного полнотелого кирпича ≈ 3,5 кг, кладка будет в полкирпича. Больше нет надобности, такая толщина обеспечит и нормальную теплопередачу, и достаточную устойчивость конструкции.

Вес красного кирпича

Вес поддона с кирпичом

Есть рекомендации делать кладку в четверть (ставить кирпич на ребро), но мы бы не советовали. Во-первых, для кладки на ребро нужен солидный опыт. Во-вторых, устойчивость конструкции неудовлетворительная.

Для справки. Размеры стандартного одинарного кирпича 250×120×65 мм. Для одного кубического метра кладки нужно приблизительно 520 штук при толщине раствора примерно один сантиметр. Для облегчения расчетов нужно помнить, что на 1 м2 кладки в полкирпича нужно ≈ 53 кирпича. Берите с запасом, неизбежно будут отходы.

Стандартные размеры полнотелого кирпича

Найдите место расположения половой балки, обнаружить ее можно по половым гвоздям. Как правило, во время строительства бани применяют брус под половое покрытие размером не менее 100×100 мм, он может выдержать до 500 кг веса. Этого вполне достаточно для небольшой металлической печи, усиливать брус нет необходимости.

Фото балок пола

Под периметр печи положите лист металла, желательно сделать теплозащиту, четко выдерживаете правила СНиП III–Г.11–62.

СНиП

Не рекомендуется в качестве теплоизоляционного материала использовать листы асбеста, сегодня в реализации есть безвредные материалы из прессованной минеральной ваты.

Цены на минеральную вату

минеральная вата

Для кирпичной кладки нужно сделать гидроизоляцию (для шамотного – не надо, он не боится влаги). Для гидроизоляции лучше возьмите два слоя обыкновенной прозрачной полиэтиленовой пленки – это намного красивее, чем черный рубероид. Выступающую пленку потом нужно аккуратно обрезать по периметру кладки. Не стоит бояться, что такое основание печи вызывает сомнение в надежности. Если бы дымоходы были кирпичными – да, даже незначительные «шатания» печи могут стать причиной появления больших проблем. В нашем варианте дымоходы будут сделаны из металлических труб. В местах соединения и в местах их выхода наружу конструкция «плавающая», способна компенсировать небольшие колебания.

Виды дымоходов для бани

Второй вариант. Полы еще не уложены

Оптимальный вариант, для печи можно сделать устойчивый фундамент. А наличие фундамента значительно расширяет возможные варианты печей как по весу, так и по конструктивным особенностям. Как делать фундамент?

На этом подготовительные работы закончены, можно приступать к непосредственной установке печи с выносной топкой.

Это интересно: Бани на дровах — особенности и преимущества

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала. Такие защитные экраны для банных печей достаточно важны, ими не следует пренебрегать.
2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

Пятый этап – наружный вид

После выполнения всех подготовительных и строительных работ, последним заключительным этапом является наружная отделка конструкции. Красивая печка радует глаз и тут обилие облицовочных материалов на строительном рынке вам в помощь.

Так же можно исходить от вашего бюджета. При его нехватке можно наружную часть печи отштукатурить и побелить. Получится не шикарно, но исконно русский вид банной печи вам гарантирован. Или же прибегнуть к облицовке наружной конструкции керамогранитом, мрамором или изразцами. Такой внешний вид печки вас будет радовать каждый раз при посещении бани.

После выполнения всех действий, постройки вашей печки, не спешите сразу ее топить. Необходимо полностью просушить печку, кладку, раствор. После нескольких дней сушки можно начать понемногу топить. После качественной просушки можно использовать баню по назначению.

Стоит напомнить, что качество постройки банной печи полностью зависит от выбранных материалов и мастерстве строителя. Не стоит экономить на более дешевых материалах и торопиться построить печь, пренебрегая нормами и советами, приведенных в статье. Так она прослужит вам короткий промежуток времени и не принесет желаемого результата.

Как ставить печку в бане, на каком расстоянии от стены

Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.
Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Подготовка потолка и установка дымохода

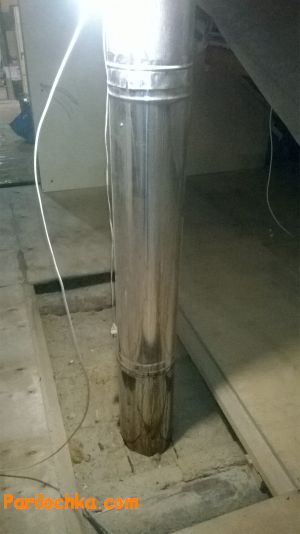

Много пожаров началось с участка потолка, где проходит дымоход. Ошибок, связанных с обустройством прохождения дымохода через перекрытия – множество. Причиной же возгорания могут быть:

• перегрев трубы;
• трещины в трубе, через которые вырываются искры;
• ошибки в расстояниях между трубой и горючим перекрытием.

Не самый грамотный способ прохождения потолка для бани

Если вы не проектировали положение печи заранее, то над ней может оказаться балка. В этом случае придется часть балки вырезать и скрепить перемычками с соседними балками. Пустого пространства над центром прохождении трубы должно быть около 90 см в диаметре.

Потолочные перекрытия вырезаются квадратом для установки разделочного короба, который представляет собой жестяную коробку, закрытую снизу и сверху листами нержавеющей стали, в которых проделано отверстие под трубу (см. фото выше).

Дымоход монтируется от патрубка, выходящего из печи. Если монотруба большего диаметра, на патрубок придется надеть переходник. Но в любом случае первой трубой, идущей через помещение парилки будет монотруба

На нее монтируется шибер, потом она снова продолжается, но не доходя (это важно!) до перекрытия на нее надевается «старт» – переходник с моно на сэндвич-трубу, которая пойдет через перекрытия. Соединения труб не должны попадать в перекрытия

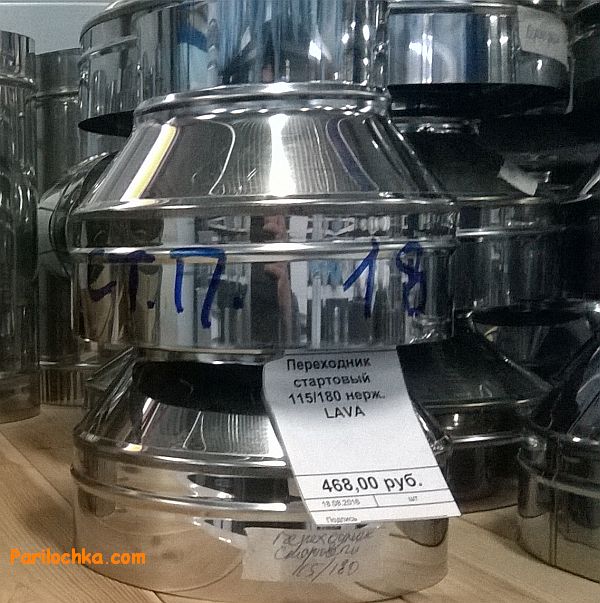

Тут стоит заметить, что сэндвичи, конечно, наиболее распространены, но это опасный вид дымохода – что с того, что промежуток между двумя трубами забит термоизолятором? Это никак не помешает внутренней трубе прогореть, если владелец будет часто торопиться нагревать баньку. Да и свойства утеплителя, когда в нем образуется конденсат, будут не те, что заявлены – он будет отлично пропускать тепло, перегревая внешнюю трубу.

Альтернатива сэндвич-трубам – керамические или обложенные кирпичом дымоходы, но те и другие тяжелее и дороже. Поэтому большинство предпочитает рисковать всей баней.

Ладно. Значит, через отверстие в нержавейке сэндвич-труба попадает в разделочный короб.

Вокруг нее остается пространство, которое можно заполнить:

• керамзитом;
• минватой;
• песком.

Внимание! Высота короба обязательно должна быть на несколько сантиметров больше толщины потолочного перекрытия

Снаружи короб может быть обернут базальтовым картоном, чтобы он не касался дерева.

Далее труба выводится через крышу, через отверстие большего, чем труба, диаметра. С наружной стороны участок рядом промазывается герметиком, сверху надевается мастер флеш, закрепляется на кровле саморезами через промежутки до 5 см, соединение флеша с трубой тоже герметизируется. Остается установить зонтик или дефлектор.

мастер флеш

Не забудьте! Нужно постоянно проверять отвесом вертикальность расположения дымохода, а также крепить его для большей устойчивости с помощью хомута со скобой к стене или другим устойчивым элементам конструкции.

Особенности: преимущества и недостатки

Разумеется, установка стандартной каменки более проста, чем сложное обустройство такого дополнительного аксессуара, как топка, вынесенная в предбанник или в другое помещение. Это более затратно, но с уверенностью можно сказать, что все это будет перекрыто тем комфортом, который этот вариант создаст при его использовании. Особенно такая конфигурация печки скажет свое слово в зимнее время.

Исходя из практических соображений, габариты кирпичной печи в первую голову зависят от величины парилки, количества людей, сезонности использования бани, целей использования самой печи.

Вывод топки кирпичной печки в предбанник удобен тем, что

• всегда есть возможность вычистить золу, растопить печь;
• дрова всегда под рукой, они всегда хорошо высушены;
• режим нагрева печи проще контролируется;
• отопление предбанника всегда обеспечивается теплом печи;
• угарный газ в случае неплотного прилегания дверцы топки поступает в предбанник, а не в парилку;
• железные части топки не перегреваются, не выжигают в парилке кислород, не сушат пар.

Недостатки расположения топки печи в предбаннике:

• кирпичная печь долго прогревается;
• печь расходует большее количество дров, чем металлическая;
• для подбрасывания дров приходится выбегать в предбанник.

Монтаж

Отступление от правил установки банных печей – самая распространенная причина пожара.

Вот ряд рекомендаций, чтобы этого избежать:

• Печи должна отстоять от стены как минимум на 35-50 см, если баня построена из пожароопасных материалов.
• Воздушный зазор между металлическими частями печи и любой деревянной конструкцией должен быть не менее 1 м. Если габариты бани сделать этого не позволяют, необходимо применять выносные защитные спецэкраны.
• Дверца топки должна отстоять от противоположной стены на полтора метра минимум.
• Печь категорически запрещается устанавливать непосредственно на пол, состоящий из горючих материалов: сверху на доски укладывают картон, покрытый базальтовой крошкой, который, в свою очередь, накрывают листовым металлом. Размеры укрытия должны превосходить размеры проекции печи более 5-10 см.
• Пол под дверцей топки требуется застелить негорючим покрытием, площадью не менее 40-50 см2.

Монтаж дымохода

Завершающим этапом является подключение к печи дымохода. Сделать это можно несколькими способами, применяя кирпич, металл или керамику. Установка бывает внешней и внутренней. Правильная установка дымохода не только спасет помещение от сажи и копоти, но и сбережет здоровье от вредного воздействия продуктов горения топлива.

Кирпичный дымоход является самым безопасным в плане противопожарной безопасности, но его возведение – это сложный процесс. Используется он для отведения дыма из двух и более печей. Керамический дымоход имеет большой вес и высокую цену. Однако обладает хорошими характеристиками: стоек к коррозиям, не перегревается, с гладкой поверхностью внутри, что препятствует скоплению сажи на стенках. Эта разновидность не пользуется большой популярностью.

Монтаж трубы в сторону стены осуществляется при помощи отвода или колена. Участок дымохода, проходящий через кирпичную кладку стены, герметизируется с помощью металлического короба, заполненного жаростойким материалом. Вдоль стены труба закрепляется вертикально при помощи держателей. На верхушке устанавливается защитный грибок.

Вариант дымохода с установкой внутри помещения представляет собой трубу, выходящую из банной каменки до потолка через чердак и кровлю. Плюсом такого способа является сохранение тепла в помещении бани и чердака дольше. Из минусов – это сложность монтажа через крышу.

Собирают дымоход из нескольких частей, любая вышестоящая деталь надевается на нижнюю, а потом хорошо скрепляется хомутами. Перед фиксацией элементов места стыков смазываются жаростойким герметиком. Затем труба проводится через перекрытие и крышу.

Места прохода трубы изнутри и снаружи защищаются подкрышным листом и крышной разделкой. Вокруг трубы укладывается жаростойкая изоляция.

№7. Холодные и горячие печи

В зависимости от того, насколько прогреваются стенки, печи могут быть:

• горячие, поверхность нагревается до 100С, так что в парной быстро становится тепло. Такие печи отлично подходят, если в бане нет постоянного отопления. Минус – невозможность контролировать температуру в парной, вплоть до того, что воздух может сильно перегреться;
• стенки холодных печей нагреваются до 45-50С, через специальные каналы забирается холодный воздух, а возвращается он уже в нагретом состоянии. Тепловой режим при этом стабильный, влажность и температуру можно регулировать. Прогреваться парная будет долго, но если вы никуда не торопитесь, вы оцените все преимущества данных печек.

Кладка кирпича

Данный этап работ требует особой аккуратности. Первые ряды кирпичей должны быть идеально ровными (убеждаемся в этом при помощи уровня), так как мастер будет ориентироваться на них в ходе всей кладки. В целом же, ему предстоит выполнить следующие задачи:

1. Уложить первый ряд по периметру основания, сделав отступ в 5-7 см. Свободное пространство во внутренней части основания заполняется кирпичами по завершению окантовки;
2. Выложить второй ряд таким образом, чтобы швы первого ряда прошли по центру швов второго ряда;
3. Уложить 3 и 4 ряд по той же системе, сохранив место для установки зольника.

Далее необходимо зафиксировать поддувальную дверку оцинкованной проволокой в правильно выбранном месте (со стороны предбанника). Сделайте 2 небольших отверстия в кирпичах, расположенных по обе стороны от дверцы топки и спрячьте в них концы металлической проволоки, чтобы она не мешала продолжать кладку. После чего заделайте дыры глиняным раствором для обеспечения 100% герметичности. Вслед за этим, мастер:

1. Выкладывает 5-ый ряд кирпичей;
2. Сооружает колосниковую решетку;
3. Закрепляет стальные уголки, упрощающие замену и снятие колосниковой решетки.

Далее наступает самый важный этап кладки печи – футеровка. То есть – сооружение «кирпичной коробки» в области топки, внутри которой будет гореть топливо. Эта конструкция «берет на себя» основную температурную нагрузку и защищает все остальные части печи от негативного воздействия пламени. Она сооружается при соблюдении следующих правил:

1. Только огнеупорный материал – в идеале, шамотный кирпич;
2. Наличие зазоров – между футеровкой и стенками печи оставляются небольшие зазоры. В ином случае, внешние части конструкции начнут расходиться в стороны под воздействием высоких температур;
3. Зазоры прокладываются полосками из термоустойчивого материала (базальтового картона и других);
4. Вертикальные стыки кирпичей в одном ряду не должны совпадать со швами в другом ряду;
5. Кирпичи для футеровки скрепляются при помощи смеси из шамотной глины и песка (выше, мы описали способ ее изготовления).

Установка банной печи с выносной топкой в парилке из горючего материала

Величина отверстия, которое придется вырезать в стене из дерева, значительно больше предыдущего. Речь идет о таком проеме, внутри которого будет возведена небольшая кирпичная стеночка. Именно ей предстоит контактировать с каналом печи.

Минимальные размеры проема при установке банной печи с выносной топкой рассчитываются следующим образом:

• высоту лучше считать, как и раньше, от верхнего края печки, добавив к ней минимальные 25 см;
• ширина складывается из ширины топливного канала, зазоров на расширение (по 1-2 см с обеих его сторон) и минимальных 25 см под кирпичную кладку. Плюс небольшой зазор между кирпичом и деревянной стеной.

СОВЕТ! Если есть возможность сделать проем пошире – делайте! Исходить можно из величины, кратной размерам кирпича (чтобы не резать его).

Между каналом и кирпичом, а также между кирпичом и деревом стены обязательно укладывается огнеупор – базальтовая вата, асбестовый шнур, причем нужно обращать внимание на температурные характеристики огнеупора, который контактирует с печью – дрова горят при температуре до 1000 градусов, изолятор должен выдерживать эти температуры, поэтому стекловата не годится однозначно

Угловое положение печи с выносной топкой для бани

Выше мы говорили о варианте, когда монтаж банной печи с выносной топкой производится не в одном из углов парилки. То есть контакт есть только с одной стеной. Но бывает и так, что владельцу удобнее расположить печь в самом углу. И если стены из дерева, то защищать придется уже не одну, а две.

ВАЖНО! Защита для смежной стенки не понадобится только в том случае, если печка стоит не ближе полуметра к ней.

Расстояние до смежной стенки можно сократить до 25 см в том случае, если на нее будет повешен лист огнеупора.

В другой статье мы рассказывали об одинарных и двойных листах минерита. Так вот, двойной с воздушной прослойкой позволяет ставить печь на расстоянии в 12 см от стенки.

Вывод дымохода через крышу

Более сложный вариант, требует повышенной внимательности и покупки доборных элементов. Рассмотрим вариант металлической кровли.

Шаг 1. Сделайте точную разметку в потолке в месте выхода трубы, проделайте отверстие

Обратите внимание, чтобы отверстие не попало на кровельную балку! Размеры отверстия в потолке должны быть по периметру на 10 см больше, чем диаметр трубы. Потолок из досок – отверстие в нем проделать не проблема

Схема обустройства отверстия в перекрытии

Проход трубы через потолок

Проход трубы через мансарду

Шаг 2. Отметьте место выхода трубы на крыше, смотрите за вертикальностью и расположением стропил и обрешетки. Отверстие в крыше не должно повреждать элементы стропильной системы.

Шаг 3. Круглошлифовальной машинкой прорежьте отверстие в кровле, по размерам оно должно максимально отвечать диаметру трубы.

Шаг 4. Зафиксируйте подкладками вертикальное положение дымохода в потолке, заизолируйте проем минеральной ватой и с двух сторон прибейте листы оцинкованной стали.

Изоляция проёма минватой

Шаг 5. Для герметизации места выхода трубы на крыше нужно купить специальные доборные изделия: металлическую юбку и стакан. Диаметр стакана должен соответствовать диаметру трубы. Сделать самому такие изделия довольно сложно, лучше их купить готовыми.

Чтобы закрыть трубу на крыше, используются кровельные проходы, например, круглого сечения

Шаг 6. Металлическим хомутом прикрепите трубу дымохода к конструкциям стропильной системы. Изолировать ничего не нужно, на таком расстоянии от котла металлический дымоход успевает остыть.

Шаг 7. Наденьте юбку со стаканом на дымоход. Стакан имеет возможность в юбке поворачиваться и наклоняться, что значительно упрощает процесс монтажа.

Проход дымохода через крышу

Шаг 8. Нужно отрезать лист кровельного покрытия. Ширина должна быть сантиметров на 10÷15 больше ширины юбки, длина должна отвечать расстоянию от верхнего края юбки до ближайшей рейки опалубки. Во время разметки внимательно следите, чтобы волны в отрезаемом куске кровли совпадали с волнами на крыше.

Цены на кровельный герметик

кровельный герметик

Шаг 9. Тщательно намажьте верхнюю часть куска кровли герметиком. Положите кусочек кровли на крышу вплотную к юбке и зажмите саморезами на каждой волне. Саморезами притяните его и по периметру.

Схема вывода трубы дымохода через крышу бани

Узел прохода через кровлю

Шаг 10. Смажьте герметиком место прилегания стакана к юбке и саморезами стяните обе детали. По периметру саморезами зафиксируйте юбку. Все саморезы должны иметь резиновые уплотнители.

После окончания работ обязательно проверьте герметичность всех стыков водой. При обнаружении протечек немедленно их устраните.
