Установка печи в баню с выносной топкой

Пункт 8. Личная безопасность

Грамотная установка печи в баню – это безопасность тех, кто в ней находится. Так, например, все «горячие» печи обладают большим минусом – это большая поверхность, которая способна нагреваться до 500?С. И случайно поскользнувшийся или внезапно почувствовавший себя плохо человек может упасть на такую печь и получить серьезный ожог. Вот почему крайне желателен конвертерный или кирпичный экран перед такой печью, но в любом случае перед ней пол не может быть скользким.

И, наконец, установка печи для бани должна быть обязательно оценена на глаз хотя бы знакомым печником – опытный глаз здесь будет как раз кстати.

Особенности конструкции топочного отсека печи для бани и сауны.

Независимо от материала печи, требуется определиться с конструкцией ее топки:

1. Закладка дров производится непосредственно в парилке – это самый испытанный и популярный вариант. Здесь можно в любой момент подбросить дрова и повысить температуру.

Если до оборудовать простую самоделку дверцей из жаропрочного стекла – печь превращается в камин. Но такая конструкция имеет свои отрицательные качества:

• в парной потребуется выделить место для запаса дров, что не добавит пространства и чистоты помещению;
• такая конструкция способствует быстрому выгоранию кислорода при открывании и закрывании дверцы.

2. Постепенно вытесняет традиционный способ закладки дров, выносной тип топочного отсека. Топка выносится в помещение предбанника сквозь перегородку с помощью соединяющего короба:

• теперь уровень кислорода в парной не изменен;
• конструкция обеспечивает чистоту полов и сохраняет общую площадь парилки;
• еще одно достоинство становится очевидным при отрицательных температурах – удлиненный топочный отсек способен отапливать не только парную, но и комнату отдыха.

3. Вариант, который применяется только при оборудовании походных или для обогрева однокомнатных бань – приемная часть топки выносится сквозь стену на улицу.

Неудобство заключается в ослаблении конструкции и невозможности повысить температуру и подкинуть дрова из теплого помещения.

Основные варианты монтажа банной печи

Наиболее распространены:

• Размещение всей конструкции в парной. К достоинствам можно отнести загрузку дров прямо из нее. Это удобно возможностью легкой регулировки тяги. Но недостатков много: сравнительно быстро выжигается кислород в небольшом помещении, сложно поддерживать необходимый режим влажности и при ее эксплуатации на полу остается грязь от поленьев.
• Установка печи в бане с выносной топкой – лучший вариант с точки зрения безопасности, чистоты и экономии площади. Правда, его монтаж нужно продумать заранее, ведь для вывода топливного канала требуется предусмотреть технологическое отверстие, так как если его не сделать, придется ломать стену.
• Топливный канал может быть даже вынесен и на улицу. Этот вариант – самый редкий, и используется в крайних случаях, когда площадь парной и предбанника мала, или же в качестве топлива планируется использоваться уголь, от которого очень много грязи. Основным недостатком данной конструкции является неудобство эксплуатации, особенно в зимний период.

С вариантом размещения необходимо определиться еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. В случае реконструкции уже готовой, вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы.

Каменки

Каменки с отдельной парилкой создают идеальный микроклимат для посетителей. Поэтому сооружению каменки уделяется максимум внимания.

Она должна быть:

• производительной;
• безопасной;
• компактной.

Правила для обустройства каменки, подразумевают обязательное наличие:

• основы из металла;
• направляющих для рассечения парового потока.

Банные камни обычно укладываются на водонепроницаемое основание.

Печки-каменки относятся к типу постоянной топки. В отличие от других видов печек, каменная закладка лучше аккумулирует тепло, так как действует своеобразным испарителем. На поверхность камней наливается жидкость, которая под действием жара превращается в банный пар.

При этом, если над топкой установлена водонепроницаемая плита, пар можно получить в процессе горения дров и они не будут затушены водой. Если каменка расположена в простой обрешетке, получить пар можно только после полного сгорания топлива.

Температура камней в первом варианте размещения может достигать до 600 градусов, а во втором варианте размещения до 300-350 градусов. Считается, что при оптимальном размещении камней мягкий пар не должен давать ожогов и затруднять дыхание.

Технические характеристики

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Какие виды печей можно использовать в бане?

На сегодняшний день выбор парильщика чрезвычайно разнообразен: печь можно купить и сделать самостоятельно, или купить и доработать, при этом вариантов очень много. Сведем их к нескольким основным типам. Печи бывают:

• кирпичные;
• металлические (в том числе с кирпичной обкладкой);
• электрические.

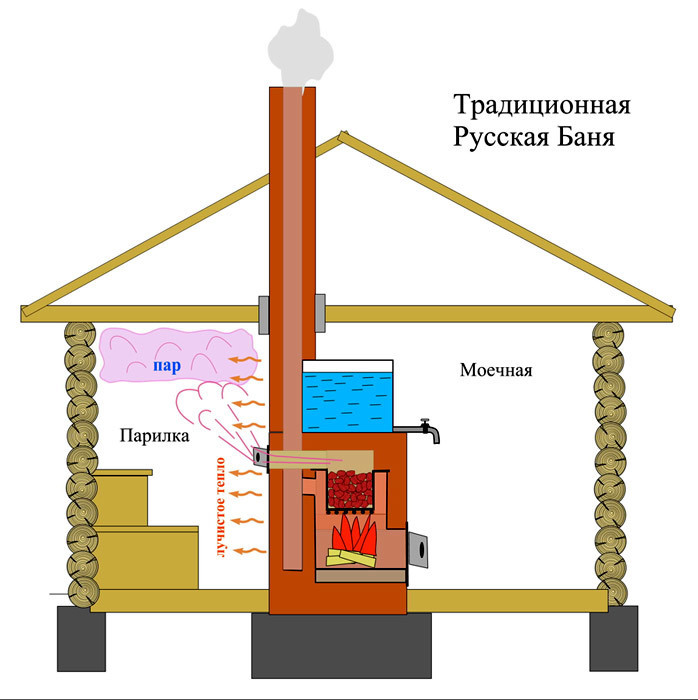

Кирпичные печи

Традиционными печами для русской бани «по-белому» являются кирпичные. Они обладают целым рядом преимуществ, так как есть прямая связь между такой печью и требованиями русской бани.

В частности, кирпичная печь обеспечивает равномерный нагрев, а самое главное – легкий пар, то есть образованный при высокой температуре, от которого у парильщика не возникает проблем с дыханием, как от тяжелого низкотемпературного пара.

Но есть у кирпичной печи и свои недостатки. Целиком выстроенная из кирпича, она будет тяжелой, дорогой и потребует определенной сноровки в обслуживании (!недорогие варианты печей представлены в отдельной статье). Решаться нужно еще на стадии проектирования, потому что будут затраты на отдельный фундамент под нее.

Каменки в кирпичных печах бывают всех видов:

• проточные, где камни омываются огнем;
• глухие, где камень отделен сплошным листом металла от огня;
• открытые – с камнями на поверхности;
• закрытые – с дверцей, закрывающей отсек каменки;
• колпаковые – разновидность закрытой глухой с более эффективным нагревом.

Металлические печи

Очень распространенный вариант, потому что он более бюджетный по сравнению с цельной кирпичной печкой. В качестве материала используется либо чугун, либо сталь – то и другое различных марок.

ВАЖНО! Металлическая печка без обклада будет перегревать помещение. Это хорошо для сауны, но не для русской бани.

Дело в том, что металл нагревается быстро, а камни – медленно. И всегда во время протопки большая часть тепла выделяется в помещение. Голый металл отдаст слишком много теплоты помещению, которое не должно нагреваться выше 40-60 градусов. А камень должен разогреться градусов до 400, чтобы давать легкий пар. Вот и получается большое противоречие: чтобы нагреть камень для получения хорошего пара, придется сильно перегреть баню.

Решением этой проблемы обычно становится установка кирпичного обклада вокруг металлической печки. Это перераспределяет выделяющееся при горении тепло, кирпич аккумулирует его и отдает более мягко и долго, чем металл.

С другой стороны, они подходят для саун, где температура воздуха выше, а пара в разы меньше.

К недостаткам этого вида печей относится и то, что они не только быстро нагреваются, но и быстро остывают. Поэтому банные процедура приходится прерывать для того, чтобы подтопить печку еще раз.

Стоимость металлической печки будет ниже кирпичной еще и потому, что для нее не нужно такого прочного основания. Фундамент бывает нужен, но он может быть мелкозаглубленным, а в некоторых случаях вообще ограничиваются слоем огнеупоров под печкой и все.

Разновидностей металлических печей очень много – и самодельных, и заводских. Об одной из них стоит упомянуть отдельно.

Электрокаменки

Электрические печи изначально были созданы для саун. Но потом появились модели, которые способны работать в режиме русской бани. Тем, кто решил остановить свой выбор на электрической печке, стоит узнавать, имеет ли выбранная модель один или два режима. Впрочем, есть простой критерий:

ВАЖНО! Модели с загрузкой камней в 20-40 килограмм предназначены исключительно для саун, лить на них много воды просто нельзя. Модели для русской бани начинаются с загрузки камней в 60 килограмм.. Электрокаменки покупают обычно те, кто рассчитывает на получение быстрого результата при минимуме усилий

Готовить дрова, ждать, пока протопится печь, здесь не надо (!дровяным печам посвящен соответствующий раздел). Все сводится исключительно к расходам на электричество (ну, и сами электрокаменки стоят немало). Второй плюс этих печек – то, что они довольно компактны, а до определенного веса еще и могут крепиться на стенку, высвобождая пространство в парилке. Напольные модели допускают свободную перестановку – они не связаны с дымоходами и фундаментами

Электрокаменки покупают обычно те, кто рассчитывает на получение быстрого результата при минимуме усилий. Готовить дрова, ждать, пока протопится печь, здесь не надо (!дровяным печам посвящен соответствующий раздел). Все сводится исключительно к расходам на электричество (ну, и сами электрокаменки стоят немало). Второй плюс этих печек – то, что они довольно компактны, а до определенного веса еще и могут крепиться на стенку, высвобождая пространство в парилке. Напольные модели допускают свободную перестановку – они не связаны с дымоходами и фундаментами.

В чем разница: под кирпичную или под металлическую

Металлическая печь намного прочнее, чем кирпичная. Установка с небольшим перекосом, деформация основания не принесет большого ущерба металлической печи, тогда как для кирпичной такие движения фундамента означают полный выход из строя. Отсюда необходимость основания повышенной прочности для кирпичной печи. Металлические печи обычно довольно легки, что позволяет обойтись без отдельно выложенного фундамента. Фундамент под железную печь в баню не обязателен. Для них надо обеспечить должные меры противопожарной защиты – асбестовое полотно, лист кровельного железа под металлическую печь, выступающий за пределы печи не менее 25 см, а перед топкой – не менее 40 см.

Кирпичная печь, обладая намного большей массой, не переносит деформаций основания и нуждается в полноценном фундаменте, устроенном с расчетом на большое давление печи и компенсацию усадочных процессов. Связи с общим фундаментом быть не должно, иначе разница в создаваемом давлении на основание может привести к разрушению.

Пятый этап: монтаж системы теплообмена

Перед началом работы следует ознакомиться с элементами системы, обеспечивающей теплообмен. Ее компоненты могут различаться, но если планируется установка печи термофор в баню, к слову, одной из наиболее популярных на российском рынке, то этот набор будет следующим:

• Теплообменник и два штуцера;
• Выносной бак для горячего водоснабжения, к которому прилагаются два штуцера и два крана;
• Соединительные элементы, среди которых также краны со штуцерами и трубы.

Запорные и водопроводные компоненты на всех соединительных узлах должны составлять в диаметре не менее 2 см. При монтаже теплообменной системы дно бака должно располагать выше по отношению к верхнему штуцеру системы. Более того, это расстояние должно составлять не меньше 30 см.

В процессе установки трубопроводов нельзя допускать провисания их контуров на горизонтальных плоскостях. Желательно монтировать трубы под углом не меньше 30° по направлению вверх. Чтобы исключить риск замерзания воды в зимний период следует в части, находящейся ниже крайнего штуцера (в нижней части) системы теплообмена встроить сливной кран. Также, рекомендуется избегать применения гибкой подводки из пластиков или резины.

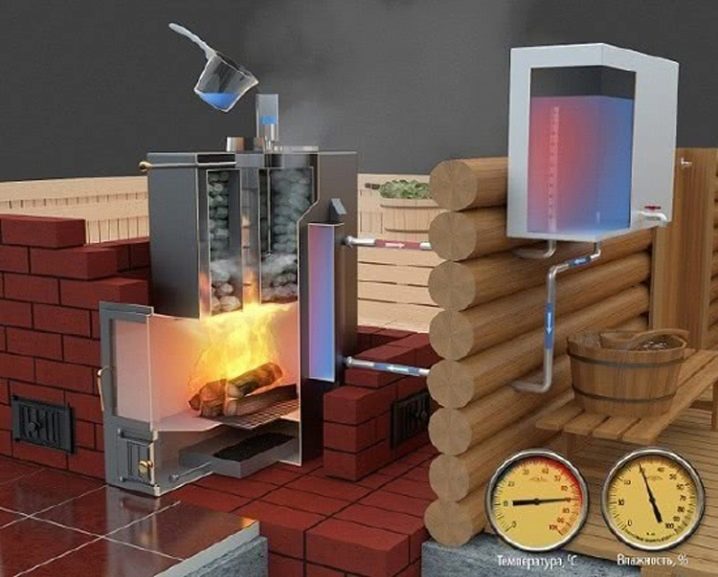

Установка железной печи

Перед монтажом каменки, независимо от того купили ли вы ее в магазине или сварили своими руками следует определиться с местом установки. Кроме того необходимо ознакомиться с основными нормами и правилами.

Выбираем место и устанавливаем агрегат

Правила монтажа железной конструкции в бане регламентируются СНиП -91.

Вот некоторые выдержки из него:

• Перед установкой требуется провести приточно-вытяжную вентиляцию;
• Для притока воздуха следует произвести монтаж канала, находящегося ниже уровня земли;
• Если корпус агрегата имеет ножки, приподнимающие его над полом, возможно размещение вентиляционных отверстий под его дном;
• Сечение вентиляционного канала должно быть не мене 100 см2.
• Вентиляционный канал должен быть закрыт решеткой на входе в парное помещение.

Принцип устройства вентиляции

Кроме требований СНиП правильная установка банной печи подразумевает выполнение следующих правил:

• Монтировать агрегат следует на надежном основании, при устройстве которого используются негорючие материалы. Если печь не будет обкладываться кирпичом, то фундамент не требуется;
• Перед топкой следует постелить теплоизоляцию и накрыть листовым железом;
• Расстояние от каменки до стен должно быть не менее 1м;
• Горючие поверхности стен нужно защищать металлическими экранами;
• Желательно поместить отопительный котел в отдельном помещении.

Схема установки

После того, как печь установлена на основании и надежно зафиксирована можно переходить к следующему этапу.

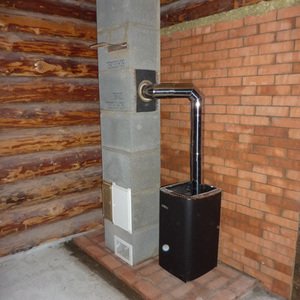

Установка дымохода

Идеальным вариантом, конечно, будет покупка готовой трубы в специализированном магазине. Эти трубы изготавливаются по специальной технологии, препятствующей образованию нагара, а значит, более безопасны и прослужат дольше.

Изготовить трубы дымохода можно и своими руками. Для этого берутся трубы разных диаметров и вставляются одна в другую. Пространство между трубами плотно заполняется минеральной ватой.

Сэндвич-труба для дымохода

Вне зависимости от того как будет выводиться дымоход, через стену или через потолок, он должен проходить через специальное переходное устройство. Такие устройства должны быть установлены на всех перекрытиях или стенах, через которые проходит труба.

На фото – неправильная установка дымохода

Бункеры переходных устройств заполняют негорючим материалом. Это может быть минеральная вата, базальтовое волокно или просто керамзит. Основное условие – материал должен быть негорючим теплоизолятором и препятствовать возгоранию даже в случае интенсивного топления.

При соблюдении всех правил правильная установка банной печи – дело не особо сложное, если тщательно выполнять требования безопасности. При использовании железной каменки следует также иметь в виду, что она дает жесткий жар, и помещение в котором она установлена, требует периодического проветривания.

Общие правила монтажа различных типов агрегатов

Для всех банных печек (из кирпича или металла, использующих любое топливо) существуют некоторые общие правила установки:

1. Прочное основание.
2. Стены, перегородки, любые горючие предметы находятся на значительном расстоянии от корпуса печи (более 26 см).
3. Площадка перед топкой защищена теплоизоляцией и металлическим фартуком.
4. Дымоход надёжно изолирован от поверхностей потолка и крыши.

СНиП 41−01−2003.

В зависимости от типа корпуса, применяемого вида топлива, требования по монтажу жаровен могут иметь значительные отличия. Наглядным примером может послужить их сравнение для кирпичных и металлических конструкций. Отдельной строкой следует выделить особенности установки каменок, использующих газ или жидкое топливо. Имеют отличия монтажа и электрические каменки.

Дымоход

Важно знать, как организовать вывод отработанного газа. Действуйте по следующей схеме:

• Наметьте на потолке место проходного узла.
• Распилите перекрытие, обработайте его огнезащитной пропиткой, вставьте разделку (короб с выходами) и закрепите ее по углам саморезами, проложите базальтовый утеплитель толщиной в 7,5 мм.
• На банную печь сначала устанавливается одностенный модуль, как минимум на один метр, или же натрубный теплообменник. Далее, переходник с одно- на двустенную трубу, потом рекомендуется применение сэндвич-конструкции.
• Соедините свободный конец с переходником, к которому с другой стороны подключите первый участок дымохода, за ним – второй и так далее. Стыки укрепляйте хомутами из металла.
• Защитите выведенный патрубок стальным листом (со стороны чердака), который закрепите на деревянном перекрытии при помощи саморезов.
• Вырежьте отверстие в кровле и выведите трубу, используя разделку с алюминиевым элементом.
• Убедитесь, что дымоход возвышается над уровнем крыши на 0,5-1,5 м, и установите оголовок.

Если вы приобрели готовый узел, то необходимо следовать инструкции. На сайте feflues.ru вы сможете найти качественные фабричные ППУ, представленные в различной комплектации: «пустой» или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Пошаговая инструкция установки защитных экранов на стены и каменки.

Разберем вариант установки печи с выносной топкой:

1. На поверхности стены размечают место прохода удлинителя топочного отсека. Паз должен быть больше натуральных габаритов детали на 200-300 мм. По углам высверливают отверстия большим сверлом и вырезают полость по черте разметки.

2. На месте прохода дымохода сквозь конструкцию крыши выполняют паз для установки проходной муфты. Можно вывести трубу сразу сквозь стену на улицу, но это не всегда возможно и удобно.

3. На размеченные места размещают отдельные детали печи и корректируют отверстия в стене и крыше. Затем размечают места крепления топки и муфты дымохода, высверливают тонким сверлом для захода саморезов.

4. По уровню устанавливают печь, в комнате отдыха саморезами закрепляют приемную часть выносной топки с дверцей. Отдельные части скрепляют между собой. Отверстие в перегородке обкладывают керамическим или простым кирпичом и заполняют оставшееся пространство до металла слоем теплоизоляции. Не рекомендуют использовать плиты асбеста – при нагреве и высокой влажности, материал выделяет вредные вещества для здоровья человека.

5. На поверхности стен и перегородок с помощью саморезов по дереву закрепляют обрештовку, заполняют свободные расстояния базальтовой ватой и крепят защитные экраны с зеркальной наружной поверхностью или кладут простую керамическую плитку. Зеркальная поверхность будет отражать тепло, способствовать быстрому обогреву парной. Но можно просто обложить стены кирпичом, плиткой, плитами ЦСП и другими материалами – главное, чтобы они не боялись сырости.

Правила при установке

При монтаже печи следует придерживаться общих правил и норм, необходимых для обеспечения правильной работы и безопасности.

Самое важное правило заключается в том, что печь должна находиться от быстровоспламеняющихся материалов на расстоянии 1,5 метра, а дымоход – выведен через специально устроенный в потолке и крыше проход. Во избежание воспламенения деревянных конструкций дымоходную трубу оборачивают стальным листом. В образующееся пространство закладывают теплоизоляцию – керамзит или базальтовую вату

В образующееся пространство закладывают теплоизоляцию – керамзит или базальтовую вату.

Существуют и готовые сэндвич-конструкции для дымохода. Они представляют собой две трубы разного диаметра, между которыми уложен негорючий изоляционный материал. Но в готовом виде дымоход будет дороже.

Как ставить печку в бане, на каком расстоянии от стены

Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.
Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Всегда ли нужен фундамент под печь в деревянной бане

Многие спрашивают, в чем заключается правильная установка металлической печи в деревянную баню. Ответ достаточно прост: основание должно быть надежным и строго горизонтальным. Кроме того, оно не должно давать осадки, иметь трещины, что, в комплексе, и будет содействовать устойчивости конструкции. Поэтому, если вы надежно забетонировали пол, то вопрос о необходимости фундамента для установки печи в деревянной бани – практически решен. В таких случаях, печку монтируют в нужном месте непосредственно на бетон. Для удобства уборки, с эстетической целью желательно перед этим дополнить его керамической плиткой.

Для горючих деревянных полов необходимо построить фундамент. Хотя, если в комплексе, масса печки с наличием всех «наворочек» меньше 700 кг (именно такой «массовый» предел хороших лаг и досок деревянного пола), то сооружать отдельное основание не обязательно.

В случае обложения печи отражающим экраном из кирпича, установки кирпичного дымохода ее вес значительно увеличивается. Вот тогда необходимо сооружать отдельный фундамент.

Обычно фундаменты строят на 12-20 см больше размеров печного устройства. Их глубина должна равняться глубине здания бани.  Не рекомендуется связывать основание несущих стен с фундаментом под печь, поскольку могут образоваться в основе нежелательные трещины и даже разрушения. По высоте, фундамент банной печи должен быть на 20 см ниже плоскости пола.

Для сооружения основы пользуемся стандартным алгоритмом. Это значит, что сначала нужно вырыть котлован, после чего установить опалубку, засыпать внутрь щебень. Чтобы основание было более прочным, рекомендуется в опалубке разместить армирующую сетку. После этого приготовить бетонный раствор в пропорции 1:3 (цемент-песок) и вылить его на щебень. После застывания поверхности, покрыть ее двойным гидроизоляционным слоем (лучше всего рубероидом). После этого уложить 2 ряда кирпича и фундамент готов к эксплуатации.

Кирпичная печка

Самая функциональная, любимая всеми печка обладает большим весом, даже банные модификации, которые существенно меньше своих домашних «сестёр», весят больше, чем может выдержать половая доска.

Первым этапом их монтажа всегда является изготовление надёжного фундамента. Вид используемого основания определяется в зависимости от конструкции печи, климатических условий, типа грунта, наличия грунтовых вод. Это может быть ленточный фундамент, в виде свай или прочных столбов. Одно из требований к любому основанию — его размер, который обязательно должен быть больше габаритов строения.
Следующий этап — использование для кладки устойчивого к высоким температурам кирпича, хороший состав глиняной смеси. Опытный печник — каменщик точно знает пропорции такого состава. Для начинающего строителя самым простым решением задачи будет приобретение готовой сухой смеси.
Процесс кладки выполняется с соблюдением обычных норм, согласно выбранному проекту

Особое внимание нужно уделять соблюдению всех геометрических пропорций, точных мест расположения дымовых шахт и заслонок. Важными инструментами, помогающими добиться хорошего качества кладки, станут обычный строительный уровень, штатный или самодельный отвес.
Конструктивно кирпичные модели имеют много различий, но основными элементами для каждой из них являются топка с поддувалом, каменка и система удаления дыма, если по проекту баню не планируется топить по-чёрному.
К кирпичным печкам предъявляются более мягкие требования по опасности возгораний

Стенки их корпуса, сложенные из кирпича не могут разогреваться до таких высоких температур, которые способны вызвать пожар, до них можно дотронуться рукой и не получить ожога.
Однако деревянный пол перед её топкой ограждается листом железа, а печная труба выводится через потолок и крышу с соблюдением обычных противопожарных требований — зазор между трубой и горючими материалами потолка заполняется изолирующими материалами (стекловата или её аналоги).

Устройство каркасной стенки для установки печи с выносной топкой

Подготовка фундамента – первостепенная задача при возведении печи с топкой.

Основание под будущую конструкцию создается следующим образом:

1. Формируется углубление шире металлического агрегата на 15 см с каждой стороны. Глубина ямы составляет 50 см.
2. Дно углубления трамбуют и присыпают тонким слоем щебня и песка.
3. Поверх насыпи кладется сложенная в 2 раза пленка из полиэтилена для создания гидроизоляции.
4. Каркас вырезается из дорожной сетки. Его ширина должна на 5 см быть меньше ширины и глубины ямы.
5. Готовый элемент приваривается или крепится с помощью вязальной проволоки к положенной на пол арматуре.
6. В яму заливается бетон до подсыпки, а затем выравнивается виброрейкой и проверяется уровнем.
7. Необходимо дождаться полного высыхания бетона, а затем поверх него проложить рубероид в 2 слоя.
8. Шамотные кирпичи укладываются 2 рядами, образуя основу под металлический агрегат.
