Как сделать газовую печь для бани своими руками

Преимущества газовых печей перед другими

Традиционная дровяная печь в русской бане – это, конечно, идеальный вариант, когда с добычей дров нет никаких проблем. А вот во всех других случаях неплохой альтернативой может стать экономичная газовая печь, тем более, что устанавливать ее не сложно, все, что нужно – тщательно соблюсти все правила эксплуатация.

Судя по последним данным, современные печи газовые для бани – лидеры продаж в России. А все потому, что они обладают достаточно весомыми преимуществами:

• Компактность. Благодаря отсутствию у газовых печей массивной топки и зольника, их размеры достаточно компактны, а потому они не занимают много места даже в совсем маленьких парилках.
• Оптимальность температуры. Регулировать микроклимат в парилке с помощью газовой печи проще простого – достаточно выставить нужный режим. После чего можно наслаждаться отдыхом и банными процедурами, а не бегать с полотенцем по предбаннику, чтобы подкинуть еще дров.
• Простота в использовании. Газовые печи не требуют особого ухода или внимания – в них не остается ни золы, и не догоревших угольков.

Основные достоинства

Традиционные дровяные печи, устанавливаемые в бане, — это хорошо, особенно при свободном доступе к топливу. В любых других ситуациях отличной альтернативой твердотопливному котлу может стать экономная газовая печь в баню. Ее монтаж не имеет сложностей

Главное — соблюсти все необходимые правила и меры предосторожности

Согласно статистике, котлы для бани на газу являются лидерами продаж среди всех видов отопительных приборов, устанавливаемых в парилках. Это обусловлено тем, что их преимущества являются неоспоримыми:

• Компактность. Газовые печи для саун и бань не имеют объемной топки и отделения для сбора золы, поэтому они занимают минимум места в помещении.
• Оптимальная температура. Банная печь на газу позволяет регулировать уровень температуры. Все, что нужно, — это выставить оптимальный режим.
• Простота эксплуатации. Газовая банная печь не требует особого ухода. Ее эксплуатация не подразумевает очистку зольника и контроля догорания топлива.

https://youtube.com/watch?v=r8Hpyem7juk

Основным недостатком можно считать довольно высокую частоту возникновения аварийных ситуаций. Они вызываются установкой несертифицированного оборудования и нарушением норм эксплуатации.

Если грамотно выбрать печь и не нарушать технику безопасности, то газовые горелки прослужат в штатном режиме десятки лет.

Краткий обзор лучших моделей

Если представить себе рейтинг газовых печей для бани, то самыми лучшими моделями считаются следующие:

• печь газовая для бани «Термофор» – печка с каменкой, масса которой достигает сорока четырех килограмм. Установка отличается компактными размерами, работает по принципу конвекции, для изготовления используется высокопрочный стальной материал. Основной недостаток такой печи – способна прогревать помещение, площадь которого не превышает двенадцати квадратных метров;
• газовая печь для бани «Ермак» – вес такой печки – около шестидесяти килограмм, работает на двух видах топлива (газе и дровах). Оборудование изготовлено из конструкционной нержавеющей стали, расположение дымохода – центральное. Разрешается устанавливать такую печь в предбаннике;
• печь «Таймыр» – установка своей конструкцией напоминает «Терфомор». Основное преимущество – наличие системы двойной подготовки пара с помощью внутренней и наружной каменки. Недостатки пользователями не отмечаются;
• газовая печь для саун «Теплодар» – очередное универсальное устройство, работающее от газа и дров. Стенки корпуса изготовлены из нержавеющего металла, вес изделия составляет 47 кг. Печь способна обогревать помещение, площадь которого варьируется в пределах 12 – 20 метров;
• печь П-20ГТ – универсальное устройство, работающее от газа и дров. Мощность его достигает 20 кВТ, масса – 85 кг. В качестве достоинства можно отметить наличие возможности для установки накопительного бака под горячую воду, к недостатку относят то, что модель считается оптимальным вариантом для парной, объем которой не более 22 кубометров;
• «Жара-Малютка» – установка мощностью до 16 кВТ и массой, достигающей 54 кг. Главное преимущество такой печки – компактные размеры, но обогреть она способна площадь от 4 до 12 кубических метров;
• печь «Гейзер» – для изготовления такой печки используется жаропрочный легированный металл. Парообразование – двухступенчатое. Созданный печью тяжелый пар поступает во второй отсек и просушивается, после чего выходит в парилку. Устройство может работать на двух видах топлива. Имеет каменку вместительностью до семидесяти килограмм. Единственный недостаток – гул в трубе, образующийся во время сгорания топлива.

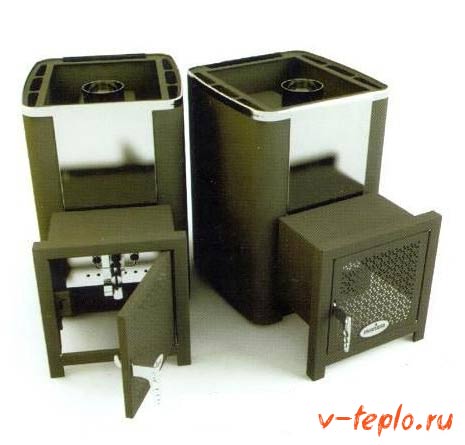

Газовая печь для бани «Термофор»

Почему выбирают газовое оборудование?

Определиться с моделью необходимо на этапе проектировании

Очень важно сделать это правильно, так как от этого зависят эксплуатационные характеристики бани. Сегодня рынок оснащен огромным выбором печей для бань

В одних роль топлива играет электричество, в других дрова. Но в последнее время все  популярными стали газовые печи в бане, цены на которые  демократические, что позволяет их приобретать широким слоям населения. Причиной, по которой им отдают предпочтение, является повсеместная газификация.

Даже в отдаленных районах страны голубое топливо постепенно вытесняет дрова и уголь. К тому же оно дешевле обходится потребителю, чем электричество. Тем более что в наше время приобрести печь для бани работающей на газу не составляет труда, а многие  даже делают их самостоятельно.

Возможно  применение и комбинированных устройств, способных работать на нескольких видах топлива. Из таких аппаратов наибольшую известность приобрели газодровяные печи для бани.

Газовые горелки для банных печей

Устройства, отвечающие за температуру помещения парилки, могут изготавливаться разных моделей и конфигураций.

Классифицируются горелки по таким критериям:

По типу управления:

• оснащены двумя ступенями – в этом случае есть возможность экономить газ, переведя печь на экономичный вариант прогрева помещения;
• одноступенчатые – газовая горелка для печи автомат, предназначенная для установки в баню;
• с плавающей регулировкой – открывается возможность плавно изменять мощность пламени.

По типу розжига:

• пьезорозжиг – такой вариант выдает искру, при этом не подключен к электрической сети;
• электрический – обязательное подключение к источнику тока.

По типу нагнетания воздуха:

• наддувные;
• атмосферные.

Владелец бани может выбирать интересующий вариант, который покажется ему более удобен в эксплуатации. Существуют специализированные магазины, в ассортименте которых есть любые разновидность газовых горелок, предназначенных для установки в банную печь.

Розжиг печи

Наиболее дешевым является оборудование, не имеющее автоматического пуска. Такие печи в большинстве случаев устанавливаются как в банях, так и в жилых домах. Производить их розжиг нужно самостоятельно. Он выполняется с помощью спичек или заблаговременно подожженной бумаги

Проводить подобную процедуру нужно максимально осторожно. Сначала требуется поместить источник огня в специальное окошко и только после этого открывать подачу газа

Если в процессе розжига фитиль погас, то необходимо перекрыть подачу газа и подождать несколько минут, а затем повторить процедуру. Несоблюдение этих правил может привести к тому, что газ накопится в трубах дымохода и произойдет взрыв — несильный, но его мощности хватает для повреждения дымоходного канала и нанесения травм.

В остальном эксплуатация газовой печи в бане — это удобно, экономно и безопасно. Газовый или газово-дровяной котел является отличной альтернативой твердотопливным отопительным приборам.

Расчет мощности для бани

Описываемое оборудование может выдавать разную мощность при эксплуатации, и поэтому при выборе подходящий печки это наиболее важный критерий.

Нужная мощность определяется исходя из таких параметров, как общая площадь бани (включая и парилку, и предбанник и другие помещения, если имеются). Чем больше будет отопительная площадь, тем большей мощностью должна обладать печка

Крайне важно произвести точные замеры всех параметров бани, это и ее высота, и ширина, и диаметр дымохода.

Рассчитывается мощность по следующему принципу:

1. Умножить ширину, длину и высоту бани. Например, если баня размера 3х2 и высотой 2.2 метра, то ее объем будет равен 13.2 кубических метра.
2. Далее рассчитывается теплопотеря через дверь, окно, кирпичную кладку или другие перегородки. Каждый метр квадратный перечисленных поверхностей поглощает тепло. Чтобы произвести подсчет, учитывая этот фактор, нужно площадь бани умножить на коэффициент 1,2. Если в парилке есть окно, размер которого 0.3*1.0м =0.3 метра квадратных, и дверь размером 1.8*0.8 м = 1.44 метра квадратных, значит, общая теплопотеря составит (0.3 метра квадратных + 1.44 метра квадратных)*1.2 = 2.088 метра кубических.
3. Следующим шагом нужно сложить полученную общую площадь бани с площадью теплопотери. На примере: 2 + 2.088 = 15.288 метра кубических.

Исходя из полученных данных, можно подобрать печь нужной мощности, так как производители в техническом паспорте оборудования указывают, на какую площадь рассчитана мощность печи. Лучше отдавать предпочтение оборудованиям, чья мощность находится в пределах от 25кВТ.

Особенности конструкции газовой печи для бани

Конструкция газовой печи для бани состоит из следующих элементов:

1. Газогорелочное устройство с системой автоматики и безопасности.

   Основные задачи установленного на печь ГГУ сводится к нагреву, автоматическому поддержанию заданной температуры теплоносителя (воздух в парной) и отключению подачи газа в нештатных ситуациях.

   Безопасность эксплуатации банных печей с ГГУ гарантирует комплектация автоматикой регулирования и безопасности САБК-Т, которая позволяет автоматически отключать подачу газа в аварийных ситуациях при перегреве теплоносителя (воздух в парной), погасании пламени на запальной горелке и нарушении тяги.

2. Топка с оригинальной системой обмена теплом и встроенной ступенчатой системой дымохода.
3. Система дымоходов сконструированную так, чтобы топливо сгорало с максимальной теплоотдачей и обеспечивало качественный отвод дымогарных газов в атмосферу.

Теплообменник.

Сменная опция, которая предусматривает его размещение в топочном пространстве, с левой и\или правой стороны топки, позволяет использовать выносной бак для нагрева воды, который можно разместить в смежном помещении, например в мойке.

Тоннель дающий возможность разместить дверку топливника в смежном помещении для комфортного использования печи. Жесткая конструкция тоннеля обеспечивает удобство монтажа и демонтажа.

Дверка топочная для дровяной печи, которую можно перевесить для изменения направления ее открытия.

Топочная дверка является съемной — ее просто заменить на газогорелочное устройство с системой автоматики и безопасности САБК-Т. Безопасность эксплуатации обеспечивается самоохлаждаемой ручкой.

Емкость для каменки, имеющую вентилируемый режим работы и имеющую традиционную конструкцию открытого типа. Большой объем камней быстро прогревается.
Кожух-конвектор, создающий оптимальный конвективный поток нагретого воздуха и защищает потребителя от жесткого инфракрасного излучения.
Зольник-совок, имеющий функцию управления, обеспечивая приток воздуха в топку и через него осуществляются сервисные операции по удалению продуктов горения, которые просыпаются сквозь колосниковую решетку ( в случае применения в качестве топлива — дров).
Рамка декоративная, прикрывающая зазоры в стеновом проеме и формирует облик изделия в интерьере бани.

Монтаж газового оборудования в бане

От того, насколько правильно будет произведена установка газовой печи в баню, зависит безопасность и эффективность работы оборудования. Лучше всего доверить проведение работ по ее монтажу специалистам из магазина, где была куплена печь.

Но при этом очень важно проследить за соблюдением следующих условий:

• между стенами бани и печью должно соблюдаться расстояние минимум в 5 метров и даже в этом случае стены должны быть сделаны или покрыты обивкой из огнеупорных строительных материалов;
• под печью должно быть сделано огнеупорное основание, выступающее за нее минимум на 10 сантиметров;
• проем для горелки должен иметь следующие линейные размеры: без накладки – 47-55 сантиметров в высоту и 35-45 сантиметров в ширину; с накладкой – 61,5-68 сантиметров и 51,6-66,5 сантиметров.

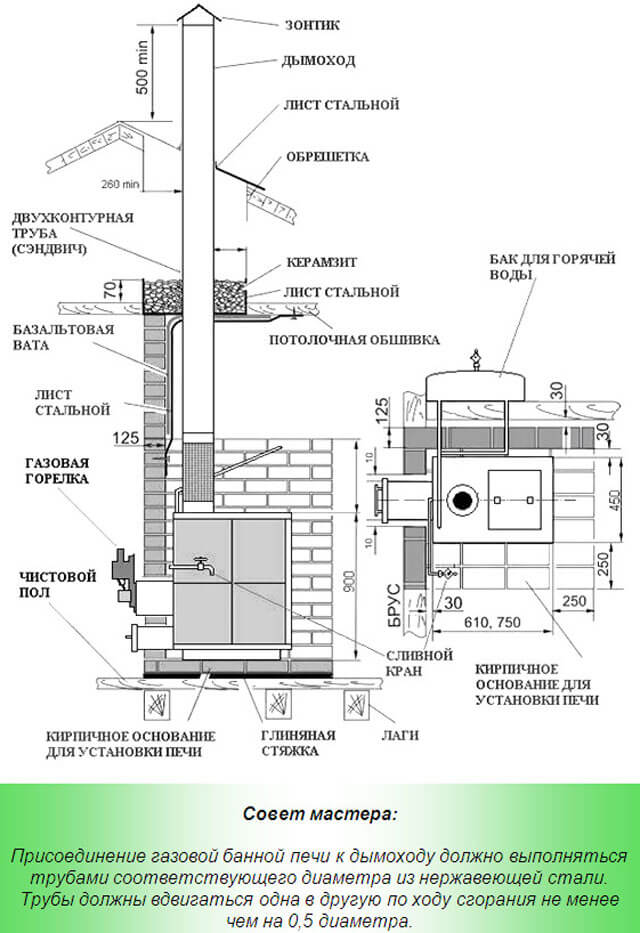

С дымоотводом газовая печь должна соединяться посредством труб из «нержавейки», входящих одна в другую на половину диаметра или больше.

Сама печь должна быть расположена «лицом» к предбаннику и вмонтирована в стену, чтобы горелка работала уже в предбаннике, а не в парилке. Проем в стене должен иметь следующие размеры: 42-46 сантиметров ширина и 55-65 сантиметров высота. При этом стенку лучше всего не делать толщиной более 30 сантиметров.

Итог

Из всего вышесказанного, можно сделать вывод, что газовая печь является простым, дешевым, а также эксплуатационно и экологически выгодным вариантом для любой бани. В отдельных случаях может быть даже оборудована сауна на газу в доме, но для этого нужно проделать более обширную работу по оснастке вентиляции и монтажу газового оборудования, чтобы защитить жилые помещения.

Лучше всего всю работу с газом доверить специалистам, которые возьмут на себя ответственность за все этапы – от закупки необходимого оборудования и комплектующих до их монтажа и введения печи в эксплуатацию.

Особенности конструкции и принцип работы

Конструктивно газовое нагревательное оборудование для бани представляет собой корпус с вмонтированной горелкой-форсункой. В устройстве предусмотрены запорные и сбросные клапаны, предохранитель, фильтры, отсек для смешивания газа с воздухом. Здесь расположены механизмы управления, регулирующие режим подачи топлива. При помощи горелки нагревается воздух в камере топки, далее тепловая энергия передается корпусу генератора с поддоном для камней. От характеристик газовой форсунки зависят функциональные возможности оборудования, эффективность устройства и безопасность.

Нюансы монтажных работ по установке дымохода

Дым от печи в бане приносит человеку дискомфорт. Продукт сгорания наносит вред здоровью, портит мебель и отделку парилки. Чтобы избежать всего этого, следует правильно обустроить дымоотводную систему.

Дымоход устанавливают с учетом нормативных требований и особенностей постройки. Так как баня считается объектом с высоким температурным режимом, то материал для дымохода используется максимально жароустойчивый. Чтобы дымоход отличался эффективностью, не следует устраивать многочисленные повороты и изгибы.

Соотношение высоты и диаметра играет основную роль в силе тяги, присутствующей в трубе постоянно. На размер диаметра влияет мощность печного оборудования и размер выходного патрубка, высота зависит от кровли, но должна составлять не менее пяти метров.

Имеются свои особенности. К примеру, части конструкции, расположенные горизонтально, по длине не должны превышать одного метра. Нагретый воздух всегда перемещается вверх, и широкие участки в горизонтали могут значительно снизить тягу и способствовать быстрому накоплению сажи.

Если же вы запланировали установить кирпичный дымоход, то кладку необходимо запроектировать таким образом, чтобы достичь максимальной гладкости внутренних стен трубы и герметичности шовных участков.

Еще одна важная особенность – изоляция, от качества которой зависит эффективность всего рабочего процесса и безопасность для пользователя.

При устройстве дымохода для газовой печи соблюдается дополнительный перечень требований:

• диаметр должен полностью совпадать с параметрами, указанными в сопроводительной инструкции к печи;
• сечение дымохода печи и газоотводного канала должно быть одинаковым;
• дымоход должен превышать кровельный конек на пятьдесят сантиметров минимум;
• лучше всего устанавливать цилиндрические дымоходы из нержавеющего стального материала, имеющие встроенную систему для прочистки;
• на пути продуктов, полученных в процессе сгорания, должно быть не более трех поворотных участков;
• расстояние от котла до начала дымохода не должно превышать двадцати пяти сантиметров.

Дифференциация конструкций по материалу производства

Газовые печи для бани изготавливаются из кирпича либо камня, хотя быть и с железным корпусом. У каждого из вариантов есть свои сильные и слабые стороны.

№1. Каменные или кирпичные конструкции

К примеру, печи, изготовленные из кирпича, нагреваются долго, зато так же долго остывают, в отличие от тех же металлических. По этой причине для того, чтобы попариться в обед, следует начинать топку еще ночью.

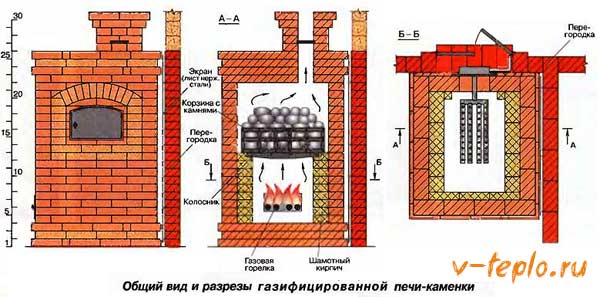

На изображении вы видите один из возможных вариантов газовой кирпичной конструкции. Чисто визуально она на первый взгляд такая же, как дровяная, благодаря чему ее можно смело устанавливать в баню, не опасаясь нарушения гармонии интерьера. Но вот дверка топочной камеры, используемая в моделях на дровах в целях загрузки топлива, в нашем случае ведет в каменку, которая прогревается под действием лучистой энергии и прохождения потоков продуктов сжигания газа.

Обратите внимание! Ввиду того что каменка находится сразу над горелкой, к ней предъявляют жесткие требования. Все камни нужно укладывать в специальное металлическое «корыто» с бортиками – так вода не будет заливать пламя

Что касается каменных печей, то в них все аналогично.

№2. Металлические конструкции

Каменки, выполненные из металла, характеризуются тонкостенным корпусом и меньшим объемом, камней, загружаемых в него. Благодаря этому подобные модели прогреваются быстрее, что приводит, соответственно, к более быстрому их охлаждению. Другим не менее важным преимуществом считается компактность металлических конструкций. Места им нужно немного, в связи с чем они могут устанавливаться практически в любой бане.

Наконец, стоят металлические печи существенно дешевле. При наличии соответствующих навыков и оборудования можно даже сделать такую печь самому, но в их отсутствие, как мы уже говорили, этого лучше не делать. Ниже приведен наиболее примитивный вариант печки, сделанный из использованного газового баллона. Если верить потребительским отзывам, такая модель достаточно хороша.

Для работы потребуется:

1. баллон, который, в крайнем случае, можете найти в пункте сбора металлолома;
2. крепежные элементы;
3. тормозной диск (оно послужит вам основанием);
4. трубка диаметром в 10 сантиметров;
5. две газовые трубки в 5 сантиметров;
6. газовая горелка.

Вначале возьмите болгарку и срежьте верхнюю часть емкости. Сделайте это так, чтобы в образованном отверстии помещался упомянутый выше диск. Приварите последний к корпусу или закрепите посредством болтов.

Чтобы обеспечить подачу воздуха, возьмите одну из труб меньшего диаметра и проделайте в ней примерно десять отверстий диаметром в 0,5 сантиметра. Установите трубку, чтобы конец выходил из корпуса на 20 сантиметров. Аналогичным образом установите трубку для подачи газа, но на одном конце установите специальный переходник, который будет подключаться к баллону или центральной магистрали.

Затем установите сверху дымоход, обустройте дверку: вырежьте болгаркой отверстие соответствующей формы, а на вырезанный кусок установите петли с ручкой.

Как работает печь для бани на газу?

Газовая печь для парилки, в независимости от модели, схожа с печами, которые растапливаются поленьями. Единственное различие в том, что для растопки используется газ, а не дрова, поэтому вместо окошка для древесины, у газовых печей имеется специальная панелька, в которую монтируется газовая горелка.

Газ смешивается с воздухом и на выходе дает тепло, которое можно регулировать, если открыть дверку, находящуюся внизу печки. Газовая горелка в банную печь может быть установлена совместно с топливником для дров, такие модели считаются универсальными и дают возможность использовать для растопки, как газ, так и дрова.

Преимущества и недостатки

Применение газовых генераторов тепла в бане располагает массой преимуществ:

• эффективность. Нужно лишь открыть вентиль и поджечь форсунку, и через час парилка будет готова. Отсутствует необходимость заготавливать и хранить дрова/уголь, загружать топку, контролировать рабочий процесс;
• высокий КПД. Производительность оборудования на газе значительно выше по сравнению с ТТ агрегатами;
• экологичность. При работе газовые горелки для банных печей предусматривают малый уровень вредных для окружения выбросов;
• удобство обслуживания и ухода. Не нужно убирать золу, как в случае с твердым топливом. Требуется лишь своевременная чистка дымохода;
• экономичность. Этот показатель почти на 30% выше, чем у ТТ котлов, и более чем на 100% выше, чем у электрогенераторов тепла.

Основным недостатком газовых горелок для банных печей отмечают необходимость оформления разрешительных документов на установку.

Выбираем газовые горелки

Чтобы определится с разновидностью оборудования, нужно взвесить доступные варианты. Предпочтение отдается наддувным горелкам, несмотря на высокую цену. Они могут работать полностью в автоматическом режиме.

Атмосферные приспособление тоже имеют право на существования, тем более работают автономно. Каждый делает выбор исходя из начальных целей при строительстве бани и финансовых возможностей.

Если подразумевается эксплуатация кирпичной газовой каменки для собственных нужд, рекомендуется покупать готовые газовые печи. Они могут работать с любыми вариантами горелок, экономичны и безопасны.

Как правильно выбрать газовую печку для бани

Печка – это самый важный элемент парной. От нее зависит, насколько комфортным и полезным будет посещение бани, и сколько это будет стоить.

Дизайн газовой печки – не последний критерий выбора. Важен также объем камней, плеснув воду на которые можно регулировать жесткость пара и прочие характеристики парения

Что касается технических параметров, то главными являются:

• площадь парного помещения;
• номинальная мощность;
• тип топки;
• материал изготовления;
• способ управления;
• особенности монтажа;
• дизайн.

Если мощность печки будет слишком большой для объема парной, то воздух нагреется быстро, а камни прогреться не успеют. Значит, получить достойный пар будет проблематично.

При малой мощности, печь будет работать на пределе своих возможностей, что приведет к ее быстрому износу, деформациям. В итоге придется тратиться на дорогостоящий ремонт или и вовсе покупать новый агрегат.

Следовательно, необходимо определить объем парной приплюсовать к нему объем смежных помещений, если их также планируется обогревать с помощью этой же печи. К полученному значению можно добавить 20-25% и на основе этих данных выбирать модель уже по остальным критериям.

Облицовка газовой печки кирпичом или плитами натурального камня существенно повышают теплоотдачу агрегата, защищают любителей бани от прямого воздействия высоких и сверхвысоких температур

Важно обратить внимание на топку, которая должны быть выполнена из марок стали, способных выдерживать высокие температуры и их значительные перепады. Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур.

Если печь будет греть воду и для душевой, которая находится за пределами парилки, стоит выбрать модель с выносным баком. Любителям влажного пара нужно покупать печку с открытой каменкой. Для ценителей сухого жара потребуется агрегат с закрытой каменкой, в которой прогрев камней достигает 500°С.

Мультирежимные модели помогут не ограничивать себя в чем-то одном и, в зависимости от настроения, париться то в русской парной, то в финской сауне. Некоторые печки способны обеспечить условия восточного хамама и инфракрасной сауны.

Дополнительное оборудование позволит управлять агрегатом на расстоянии и готовить баню к своему приезду, находясь за сотни километров от нее. Остается пожелать удачной покупки и легкого пара!

Комплектация печи

Печки для бани на газу имеют довольно простое строение:

• в корпусе установлена горелка, к которой герметично присоединена газовая труба;
• над горелкой расположен бак для воды, являющийся составной частью теплообменной и отопительной системы;
• поверх корпуса установлен поддон для каменки. Стоит понимать, что показатели работоспособности газовой и дровяной печей значительно отличаются, поэтому для каменки нужно использовать булыжники с речного или морского дна. Благодаря сгоранию газа каменка может раскаляться до 200 градусов. Это вкупе с попаданием на нее воды может приводить к быстрому выходу каменки из строя. Речные и морские камни в отличие от других способны стойко переносить подобные воздействия;
• кроме поддона для каменки поверх корпуса газовой печи имеется выход, к нему подсоединяется дымоход;
• у газовых печей для бани с баком для воды и моделей, не имеющих этого элемента теплообменной системы, в конструкции присутствует предохранитель, который отвечает за автоматическое отключение подачи газа при затухании огня.

Изучив конструкцию устройства, можно понять, что газовая печь для бани своими руками — это реальность. Ее можно собрать самостоятельно. Исключением является горелки, которые требуется приобрести у проверенного производителя.
