Как сделать котел для бани своими руками

Сборка газового котла своими руками

Для самостоятельного изготовления агрегата важно наличие базовых навыков работы с подобным оборудованием. Следует помнить, что уровень безопасности устройств, созданных в домашних условиях, ниже, чем в случае с заводскими агрегатами

Важно обеспечить качественную герметичность соединений, тщательно отбирать используемые материалы.

Поиск основного материала для котла

Корпусом котла послужит кусок толстостенной трубы, выполненной из горячекатаной стали, следует найти отрезок конструкции, соответствующей ГОСТ 8732-78. Будет достаточно отрезка 150 см длиной, диаметр – не менее 42 см, оптимальная толщина стенки – в пределах 9-10 мм. Это максимальный диаметр трубы, созданной по бесшовной технологии, все, что крупнее, собираются с помощью сварки, они не подойдут в качестве основы для газового оборудования. Труба должна быть изготовлена из конструкционной стали марки 20.

Импровизированный котел с данными параметрами будет оптимален для обслуживания помещения площадью до 10 кв. м, нагреваемой воды хватит для использования 3-4 людьми.

Часть отрезка трубы будет приспособлена под газовую горелку.

Дымоход и корпус

В задней части корпуса вырезают отверстие, в которое будет вварен дымоход, в середине также формируют вход диаметром 20 см для заливания воды в бак, к нему приспосабливают крышку с уплотнителем. Стальная емкость будет быстро остывать, ее можно впоследствии обложить кирпичом, чтобы улучшить теплоемкость агрегата.

После того, как корпус будет оснащен опорами и крышкой, его устанавливают на фундамент, сконструированный из огнеупорных материалов.

Особенности сборки самодельного котла

Нужно подготовить стены в той зоне, где будет установлен котел: либо выложить их красным кирпичом, либо обработать древесину креозотом. Пол здесь также нуждается в укреплении: сооружается бетонный либо брусчаточный фундамент, выстилается толстолистовой сталью. Желательно поместить дымовую трубу в оцинкованный короб так, чтобы остался зазор в 3 см, в просвет помещается негорючий материал, подойдет базальтовая вата.

Для сооружения накопительной емкости используют бочку из нержавеющей стали объемом 200 л, ее вводят в систему с помощью толстостенной трубы диаметром до 5 см. В данных условиях будет уместен чугунный теплообменник.

Зону, где дымовая труба пересекает перекрытие или стену, нужно теплоизолировать так, чтобы от ее поверхности до любого горючего материала соблюдалось расстояние минимум 15 см. Чтобы изолировать стальные накладки от дерева, можно воспользоваться асбестом.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Наиболее известные российские компании, производящие газовые печи

Мы не заинтересованы в продвижении кого бы то ни было из производителей, поэтому просто информируем о том, что готовые газовые печи есть у российских предприятий «Теплодара» и «Термофора»:

«Теплодар»

Печи «Тамань», «Русь», «Новая Русь», «Лагуна», «Сибирь», «Сахара», «Сибирский утес» имеют не только дровяные, но и газовые модификации. Некоторые модели из данных линеек рассмотрены отдельно: Лагуна-12 ТК, Русь 9 ЛУ, Русь 12 Л, Сахара 24 ЛК.

«Термофор»

У компании «Термофор» тоже есть пара печей с газовым оборудованием. На сайте производителя указаны печи «Уренгой» и «Таймыр».

***
Что ж, если вас не испугала морока с оформлением документов, газовая печка действительно может сэкономить немало труда и средств (это потом, а поначалу придется хорошо потратиться). Но не забывайте о главном – о безопасности, ведь сегодня у нас есть все средства для предотвращения взрыва бытового газа.

Газовая печь для сауны или бани?

Время не стоит на месте: все больше любителей попариться понимают не только существенную разницу между национальными банями соседских народов, но и то, что кондиции этих бань требовательны к нагревающему оборудованию, устройству помещения и другим составляющим.

Отсюда вопрос: в какой из бань газовая печь будет к месту? И так ли уж она противопоказана для другой?

Ответить на него довольно просто: газ – это всего лишь топливо, а настоящее значение для вашей бани будет иметь материал, из которого изготовлена эта печка.

Ведь не станет же для вас большим открытием, что газовую горелку можно поставить не только в металлическую, но и в кирпичную печь?

А кирпичная печка – это самый оптимальный агрегат для настоящей русской бани.

Но не всякая печь из кирпича годится под газ. Какие же существуют ограничения?

1. Топочная часть не должна быть слишком большой, но и факел от горелки не должен касаться материала печи.
2. Не годится печь без системы дымооборотов. Годится схема голландской или шведской печки.
3. Колпаковые печи тоже не вариант для перехода на газ, потому что не удержится продукт сгорания газа под колпаком, его вынесет в дымоход, а задача колпака – успеть забрать тепло. В данном случае – не успеет.

Наименее подходящей для русской бани будет металлическая печь без экранирования. А вот с добротным кирпичным экраном – тоже вполне допустимый вариант.

Что касается сауны, то ей требуется быстрая и сильная конвекция. Следовательно, лучшими печами будут те, которым ничего не мешает свободно нагревать свежий воздух, притекающий через вентиляцию с улицы – это либо металлическая печь без внешней отделки с открытой каменкой, либо та же печь в кожухе-сетке.

Газ в качестве топлива ведет себя достаточно управляемо и предсказуемо, если не нарушать инструкцию по эксплуатации. Поэтому можно без сюрпризов получить заданные условия.

А для лучшего понимания, давайте рассмотрим вот что:

Виды банных котлов для нагрева воды

Котел для бани часто путают с печью, особенно рассматривая самые простые агрегаты, энергоносителем в которых является специальное твердое топливо, или, чаще — дрова. На самом деле котел имеет более сложное устройство, и представляет собой оборудование, которое состоит из печи, бака для нагрева воды, теплообменника, дымохода.

Теплообменник — змеевик, состоящий из конструкции труб: «две в одной», радиаторной решетки. В основной трубе — теплоноситель для отопления. В ней также расположена вторая труба для подачи горячей воды. Для максимальной теплоотдачи вода в них циркулирует в разных направлениях.

Оборудование для подогрева воды может быть встроенным, или выносным. Часто бак размещают в парилке, в предбаннике, или в обмывочной. Обкладывают камнем или кирпичом для лучшего удержания тепла. В первую очередь, выбор агрегата зависит от того, какой энергоноситель будет использован: электричество, газ, дрова, или специальное твердое топливо.

Электрокотлы для бань

Электрический котел сегодня используется практически в каждой квартире, поскольку по принципу работы он представляет собой обычный бойлер. Если рассматривать такое оборудование, как вариант подогрева теплоносителя для отопления — электрокотел неэкономичен.

При этом, само оборудование и его монтаж стоят недорого. Электрические котлы для бани практически не используются, поскольку имеют существенные недостатки:

• большое потребление электроэнергии;
• необходимость в трёхфазной сети с высокой мощностью.

Но применение электрических котлов имеет и положительные моменты: экологичность, чистота в помещении, компактность, работа в автоматическом режиме. Поэтому, в небольшой баньке часто устанавливают бойлер, или маленький одноконтурный котел — для подогрева воды в обмывочной.

Электрический котел устанавливают, когда баня находится в подвальном помещении, или гараже частного дома. В случае установки такого оборудования следует учитывать, что камни для создания пара также могут нагреваться от электричества.

Газовые котлы для бани

Самые выгодные и эффективные в использовании газовые агрегаты: компактные, простые и недорогие в эксплуатации, многофункциональные. Нет необходимости постоянно приобретать топливо. Используются для отопления предбанников и обмывочных, нагрева горячей воды.

В процессе топки газовое обогревающее оборудование не выделяет ни гари, ни запаха. Так как газовые устройства взрывоопасны, изготавливать их своими руками не рекомендуется. Существуют специализированные газовые банные котлы, которые предназначены только для нагрева камней, парной, небольшого предбанника.

Для крупных банных комплексов, или одновременного отопления жилых помещений и пристроек используются газовые котлы для дома:

• Одноконтурные — для обогрева небольшой баньки, подогрев воды в обмывочной.
• Двухконтурные — отапливают предбанник, нагревают воду. Если баня пристроена к дому, то оборудование можно использовать и для его индивидуального отопления.
• Трехконтурные — для обогрева полов помещения, и когда при бане оборудован небольшой бассейн.

Давление газа — важный критерий при выборе котла для бани

Следует учитывать, что подавая газ на котел из центральной магистрали, или тем более — из баллона, необходимо следить за давлением. При покупке котла давление в сети — является одним из критериев его выбора, поскольку производители предупреждают, что нарушение подачи энергоносителя — не безопасно для эксплуатации устройства.

Твердотопливные котлы для бань

Твердотопливные агрегаты длительное время хранят тепло, не требуют дополнительного подключения к источнику питания. Но их эксплуатация дорого обходится, поэтому они используются только для подогрева воды в обмывочной, и, реже — для обогрева небольшого предбанника.

Для этого вида котлов необходим уголь определенной фракции и влажности, поскольку дров для подогрева воды понадобится слишком много. Из-за угля в помещении будет присутствовать специфическая пыль, от которой сложно избавиться. Кроме того данное оборудование не может работать в автоматическом режиме. И самый неприятный момент — понадобится регулярная чистка котла.

Принцип работы твердотопливной печи для бани с выносной топкой подробно описан в нашей статье.

Чаще всего для маленьких бань используют простые дровяные котлы, которые также относятся к твердотопливным. Такое оборудование обычно устанавливается вместе с печью, при возведении бани. В отличие от других типов эноргоносителя — можно сделать дровяную печь и котел для бани своими руками, но для этого понадобится определенный опыт в строительстве.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Котлы на жидком топливе

Устройства, работающие на дизельном топливе, в простоте эксплуатации практически не уступают газовым. На это в немалой степени влияет тот факт, что для хранения топлива вполне достаточно обычной емкости, вроде канистры или небольшой бочки. Большой объем не требуется – дизельное топливо со временем начинает терять свои качества.

Котел, в котором используется жидкое топливо, должен обязательно устанавливаться за пределом всех помещений, посещаемых людьми в рамках банных процедур. Обуславливается это токсичными и очень неприятными парами, которыми пропитывается любое помещение.

Выбираем котлы в баню

Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

В пользу установки газового нагревательного оборудования в бане говорят такие факты:

• Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
• Экологичность: отсутствие гари, запаха, вредных выхлопов.
• Простота установки, настройки, эксплуатации, ремонта.
• Потребление электроэнергии всего 40 кВт.
• Компактность.
• Одновременный нагрев помещения, воды.

Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля

Подбирая оборудование, необходимо обратить внимание на его номинальную производительность

Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова

Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше

Поэтому при покупке котла следует больше обращать внимание на:

• общую площадь парной;
• качество и толщину метала печи;
• скорость и температура нагрева;
• объем бака для воды;
• размеры и габариты: трубы, печки, бака.

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

• листовая сталь (5 мм) для стенок конструкции;
• сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
• заводские элементы котла (дверки, краны, бак и проч.);
• пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
• швеллеры;
• жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
• асбест для верхней части трубы.

Этап 2. Сборка конструкции

ечи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листа

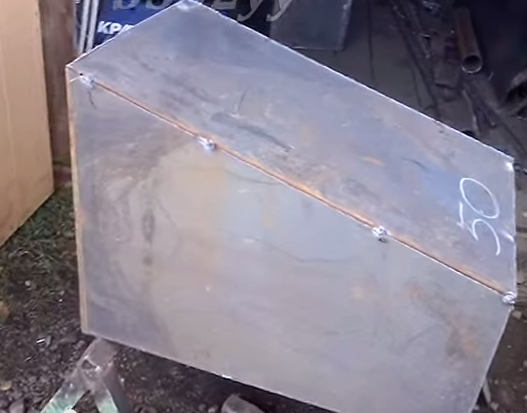

Сварка корпуса из вырезанных по разметке листов стали

Сварка корпуса

Сварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печи

Ввариваем отрезок трубы внутрь корпуса печи

Формируем бак для воды. В топочной камере прорезаем отверстие для дымохода

Бак для воды и дымоход с задвижкой

Оборудуем печь топочной дверцей

Сзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичом

Пример обкладки печи в бане кирпичом

Правила использования печей

Во время эксплуатации банных котлов необходимо соблюдать меры предосторожности:

1. Перед топкой необходимо проверить тягу. При ее отсутствии пользоваться печкой нельзя. Создать необходимое давление можно, если сжечь несколько газет или сухих щепок.
2. Перед тем как растопить котел, необходимо убедиться в исправности системы водоснабжения.
3. Не рекомендуется применять резину, пластмассы в качестве топлива, так как они засоряют дымоход.
4. Чтобы избежать поломки печи, не следует нагревать стенки топки выше 400 градусов, а также разогревать трубу дымохода до красного свечения.
5. Не рекомендуется использовать дрова, длина которых превышает размер топки.
6. Нельзя растапливать котел легковоспламеняющимися жидкостями.
7. Запрещается подводить пластиковые трубы холодной и горячей воды близко к котлу.
8. Не топите печку с открытой дверцей и заполненном менее чем на 2/3 баке для воды.
9. Не сушите дрова и вещи на печи или около нее.

Правильно выбранный банный котел не только нагреет воду, но и обогреет все помещения вашего строения. Вы же в это время будете наслаждаться банными процедурами без каких-либо забот. Поход в собственную парную обеспечит вам заряд бодрости и отменное настроение.

Газовый котел – эффективно, но не всегда безопасно

Газовое оборудование целесообразно к использованию лишь в тех случаях, когда к земельному участку, где размещена баня, осуществляется прямая подача газа. Обычно котлы газовые для бани имеются небольшие размеры и низкий расход топлива, но естественно, как уже говорилось выше, платить за расходуемый ресурс все равно придется. При правильном монтаже и эксплуатации в помещении не будет возникать запаха газа, а система будет работать стабильно. Если же признаки неполадок в работе имеются, то задачей владельца является полное отключение подачи газа и вызов аварийной службы.

Выбирая газовый котел в баню, необходимо определиться с тем, какая отопительная система будет реализована в постройке: одноконтурная (исключительно для обогрева) или двухконтурная (будет выполняться не только обогрев, но и подача горячей воды). Существует и трехконтурная версия газового отопительного котла, которая позволяет осуществлять подачу теплоносителя в систему подогрева полов и бассейн. Выбирать необходимо, опираясь на предварительно составленную схему отопительной системы и собственные финансовые возможности.

Установка газового котла в бане своими руками

Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия.

Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам.

Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода.

• Промыть системы труб устройства.
• Настенное оборудование прикрепить к планкам.
• Сделать отверстия в стене, закрепить планки анкерами или саморезами.
• Зафиксировать котел на крепёжных планках.
• Присоединить к трубам краны, фильтры;
• Присоединить краны на входе, выходе;
• Установить сгоны;
• Подключить отопительную систему;
• Соединить сгон с отоплением;
• Подключить водоснабжение;
• Присоединить дымоход.

Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.

Сравнение газовой, дровяной и электрической печи

Недостатки газовых

1. Газовые печи представляют опасность не только пожара, но и взрыва. Поэтому это единственный вид печей, на которые нужно получить разрешение.
2. Так как газовая печь может быть и металлической, и кирпичной, вопрос с фундаментом решается исключительно в зависимости от веса всей конструкции, включая дымоход.
3. Если печь металлическая, она рано или поздно выгорит – с дровами или с газом. Однако с газом это произойдет быстрее.
4. По требованиям пожарной безопасности хранилище для баллонов с газом должно быть отдельным строением.
5. Разрешение подразумевает не только осмотр оборудования инспектором-газовщиком, но и обход различных инстанций.

Достоинства газовых

1. Простота управления мощностью. При том, что максимальный КПД сохраняется даже если мощность сократится до 3-5% от номинальной. Дровяные ничем подобным похвастать не могут.
2. Точно задаваемая температура – плюс, который есть и у электрических, но отсутствует у дровяных печек для сауны.
3. Сокращение времени подготовки бани – минут через сорок уже можно запускать детей и женщин, а еще через пару часов парилка выходит «на режим» (!о печах для парной здесь).
4. В сравнении с дровяными: практическое отсутствие копоти и сажи, нет подготовительных работ с топливом, выше КПД печи.
5. В сравнении с электрическими: газ дешевле электричества.

Недостатки дровяных

1. В первую очередь напрягает время, которое нужно потратить на то, чтобы баня вышла «на режим». В зависимости от материала печи, это может быть и 4, и 6 часов. Металлические, конечно, намного быстрее согреют парилку, но это вариант для сауны.
2. Другой большой недостаток – это грязь, с которой связаны регулярные чистки – от зольника до дымохода.
3. Стоит упоминания и то, что топливо предварительно приходится подготавливать, потому что разные марки печек потребляют поленья разной длины, так что дрова мало наколоть, их еще бывает нужно напилить нужными отрезками.

Достоинства дровяных

1. Такая печка в бане считается традиционной, поэтому связанные с ней неудобства принимаются как продолжение ее плюсов. В первую очередь речь идет о поклонниках русской бани, ценящих дровяную кирпичную или отделанную кирпичом печь как источник равномерного, мягкого тепла, при том, что в закрытой каменке внутри печи камни разогреваются до 400 градусов, чтобы дать легкий пар.
2. Тем, кому интересней «просто помыться», разумеется, не видят смысла в изучении тонкостей искусства истопника и банщика, но и они способны оценить дровяную печь как наименее затратную как при приобретении, так и в снабжении ее топливом.

Недостатки электрических

1. Конечно, на электрическую не надо получать разрешение, как на газовую, но если печка не самая слабенькая, придется тянуть три фазы, чтобы получить 380 вольт. Хороший электрик объяснит, можно ли обойтись в конкретном случае 220 В или вариантов нет.
2. Может понадобиться смена проводки на более толстый кабель.
3. Стоимость электричества наиболее высокая среди прочих видов топлива.
4. Редкая электрическая печка подходит для русской бани – это либо дорогущий «термос», либо российское изобретение с парообразователем, спрятанным в открытой каменке.
5. Нельзя лить много воды и мочить ТЭНы.
6. ТЭНы вообще легко выходят из строя.

Достоинства электрических

1. Идеальная печка для сауны – все в ней заточено под эту баню.
2. Быстро нагревается.
3. Занимает мало места.
4. Не нуждается ни в фундаменте, ни в дымоходе, а потому на этапе строительства можно не особо задумываться о том, где она будет стоять.
5. Если после этого перечня достоинств и недостатков вы все же решаете, что газовая подходит вам больше прочих, давайте разберем, на что нужно ориентироваться при ее выборе.

Нюансы, которые надо учитывать перед монтажом газовой печки

Мы никак не затронули тему самостоятельного изготовления газовой печи по одной простой причине:

ВАЖНО! Самодельные газовые печи и газовые горелки не сертифицируются, они законодательно запрещены к эксплуатации. В случае нарушения придется платить штрафы.. Единственное, что в вашей власти – это купить готовую горелку и подготовить печку к газификации

Следует проверить соблюдение следующих нормативов:

Единственное, что в вашей власти – это купить готовую горелку и подготовить печку к газификации. Следует проверить соблюдение следующих нормативов:

• топка обязательно(!) должна выходить в предбанник, а проем топки отделывается железом;
• размеры топочного проема: 47-55 см по высоте, 35-45 см по ширине, а если вместе с металлической рамкой, то 61-68 и 51-66 см соответственно;
• минимальный объем помещения для установки газовой печи – 8 кубов. (Помните, да, что атмосферные ставятся при объеме не менее 12 кубов);
• высота помещения не может быть меньше 2,2 м;
• обязательно наличие окна, площадью от 0,6 кв. метра, щели под дверью в парную от 4 см или вентиляционной решетки;
• огнеупорный материал под печкой должен быть шире габаритов печи минимум на 10 см с каждой стороны;
• горючие стены не должны быть ближе полуметра к нагревательному прибору.

ВАЖНО! Все работы, связанные с газификацией ведутся профессионалами.

Печь из металлических листов

Еще одним видом котла, является конструкция с применением листового металла. Процесс изготовления более сложный и требует больше материала.

Печь из металлических листов своими руками

Подготовка всего необходимого

Чтобы собирать самодельные котлы, элементы необходимо приобретать в строительных магазинах, часть из которых продается лишь в специализированных местах. Для работы необходимо подготовить следующие материалы:

• на изготовление стенок конструкции, понадобятся металлические листы толщиной 5мм;
• для дна, необходимы листы большей толщины – примерно 10мм. Причина кроется в том, что температурное воздействие, в большей степени, приходится на нижнюю часть котла;
• в специализированных магазинах приобрести элементы заводского производства (дверцы для топки и поддувала, а также краны для спуска воды и другие важные детали);
• трехмиллиметровая арматура для изготовления сетки под камни;
• швеллер;
• лист жести толщиной 1.5мм, чтобы изготовить дымоход;
• асбест.

Сборка конструкции

На начальном этапе необходимо сделать чертеж – это очень важно и необходимо. Чертеж должен включать в себя: вид сверху, сбоку и в разрезе, точные замеры отдельных частей (в мм) и прочее.

1. Переносим размеры на металл и вырезаем детали болгаркой. Подготавливаем полоски металла (в последующем будут выполнять роль ребра жесткости), заготовки труб для дымохода и воздушной заслонки.
2. Из отдельных листов, собираем корпус под камеру сгорания. Снизу вырезаем окошко под дверцу топки, вверху под дымоход. Сваркой, проводится монтаж патрубка выносного канала.
3. На стенки топочного отсека рекомендуется наварить ребра жесткости, усиливающие конструкцию и усиливающие теплообмен в парилке.
4. На выносной канал производится монтаж дверцы. При необходимости, на дверце можно оборудовать заслонку, которая будет обеспечивать регулировку подачи воздуха. В случае наличия поддувала, заслонка не нужна.
5. Теперь нужно подумать о размещении каменки. Для решения данной проблемы существует два способа: первый – это размещение сваренного металлического ящика и размещенного на верху топочной, а второй – это закрепить вокруг конструкции сетку и наполнить ее камнями.

Для того чтобы установить металлический котел, необходимо, как и в предыдущем варианте залить фундамент.

Чтобы не заниматься утомительными разметками и вырезаниями, необходимо заранее позаботиться о месте выхода дымохода.

Несколько практических советов

Для исключения непродуктивных потерь тепловой энергии нужно изолировать котел. Обмотайте его фольгированной рулонной минеральной ватой, не оставляйте пропусков. Толщина ваты должна быть не менее 10 см.

Для расчетов мощности котла нет надобности пользоваться сложными формулами. Практика показывает, что для обогрева одного квадратного метра помещения в южных районах достаточно 100÷120 Вт, в северных районах понадобится примерно 150÷200 Вт. Исходя из этих данных подбирайте мощность тэнов.

Циркуляционные насосы на корпусе имеют маркировку с указанием диаметра присоединительной резьбы, максимальной высоты подъема, мощности, допустимой монтажной длины трубопроводов и каналов отопительных батарей

Подходите к выбору конкретной марки насоса внимательно, обращайте внимание на все его показатели и технические характеристики. Приобретайте насосы с запасом, не допускайте их работы на предельных значениях

Запас по мощности примерно на 30% увеличивает время эксплуатации оборудования в два раза.

Циркуляционный насос

Если вы планируете установить в твердотопливный котел теплообменник, то ни в коем случае не увеличивайте время сгорания топлива. Теплоотдача топлива за единицу времени может настолько уменьшиться, что температура нагрева теплоносителей будет недостаточной для обогрева помещений. Каждый может сделать котел и радиатор по собственным чертежам, заранее определить оптимальные параметры горения невозможно, придется идти опытным путем. Для того чтобы не возникало проблем уже во время эксплуатации котла для бани, делайте все элементы отопления с запасом по мощности.

Самодельный теплообменник

Теплообменник, изготовленный из чугунного радиатора

Разновидности котлов для бань

По типу используемого топлива котлы для бани делятся на такие группы:

• твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;

  Твердотопливный агрегат, совмещенный с печью-каменкой

• электрические;

  Электрокотел с водогрейным баком

• газовые;

  Газовые агрегаты для бань

• котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.

  Котел для бани дизельный

При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:

• железный котел;

  Схема котла с баком для воды

• кирпичный;
• железный, но обложенный кирпичом.

  Банный котел из металла, обложенный кирпичом

Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.
