Дымоход в бане своими руками

Недостатки

Так-так-так, чего же противники металлических дымоходов морщат нос при одном упоминании о приспособлениях из нержавеющей стали?

• Необходимость в наличии несущей конструкции при установке высокого дымохода.
• Несоответствие внешнего вида изделия архитектуре строения.
• Необходимость в утеплении конструкции.

Я бы сказал, что отрицательных моментов у дымоходов из нержавейки и нет. Не хотите тратить деньги на теплоизоляционное сырье? Приобретите ту модель, которая уже является утеплённой — сэндвич трубы. Желаете, чтобы внешний облик конструкции соответствовал общей архитектуре дома? Обшейте дымоход сырьём, соответствующим материалу кровли.

Особенности монтажных работ

Есть довольно много особенностей по проведению монтажных работ, которые нужно учитывать. Примером назовем нижеприведенную информацию:

1. Для начала создается отверстие под дымоход соответствующего диаметра.
2. Проводится установка металлического фартука.
3. После выполнения подготовительного этапа проводится монтаж непосредственно самого дымохода. Для начала проводится подготовка креплений с шагом около 20 сантиметров.
4. Выполняется сборка конструкции, после чего проводится подсоединение трубы к печи.
5. Устанавливается шибр.
6. Последним элементом конструкции, которая монтируется, становится наружная часть трубы, возвышающаяся над крышей.
7. Специалисты рекомендуют закреплять защитные гибки, которые не позволят осадкам попадать внутрь печи.

В целом можно сказать, что особых проблем при выполнении данной работы не возникает

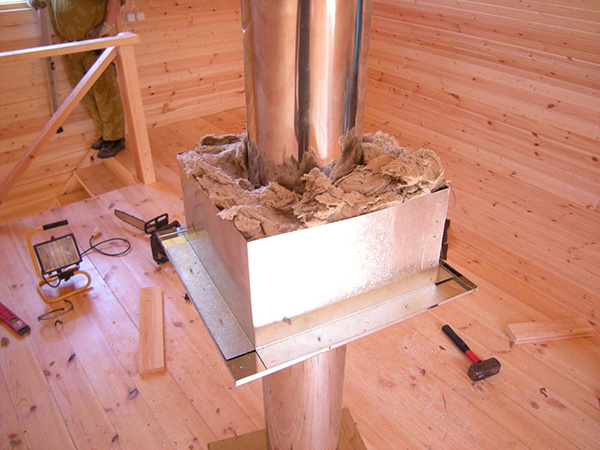

При проведении монтажных работ следует уделять внимание изоляции трубы от наружных материалов, которые при сильном нагреве воспламеняются

В заключение отметим, что перед выполнением работы следует провести разработку соответствующего проекта. Также для реализации проекта понадобятся самые различные инструменты, а также помощь, так как подъем трубы и другие работы выполнить одному сложно.

Как ставить печку в бане, на каком расстоянии от стены

Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.
Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Преимущества и недостатки печи для бани из трубы

Печь для бани из трубы

1. С точки зрения физики, идеалом топки с теплотехнической точки зрения является шар. Цилиндр в этом отношении ближе всего к идеальной форме, чего не скажешь об изделиях с четырьмя гранями, например. Поэтому те, кто задумал сделать печь для бани из трубы – на верном пути.
2. Другим важным преимуществом является отсутствие швов на корпусе или наличие всего одного шва.
3. Если брать трубу оптимальной толщины (не слишком тонкую и не слишком толстую), то получим вариант, который будет нагреваться приемлемое время, при этом печь прослужит долго.
4. Те, кто использует трубы, получают печки не слишком большого веса, которые можно транспортировать и устанавливать без особых проблем.

Что же касается недостатков, то в данном случае они будут прямым продолжением достоинств труб:

1. Трудно работать с толстым металлом.
2. Нужно больше расходников для инструмента (болгарки и сварочного аппарата).

ВАЖНО! Однако в итоге вы получите меньше швов и меньше будущих проблем.

Подготовка деревянного пола к установке печи

Так как ранее мы условились, что планируем монтажные работы еще до строительства парилки и смежных помещений, рассмотрим тот вариант, при котором не придется разбирать перекрытия.

• Наметьте размеры каменки (строго в месте ее будущего расположения), причем с запасом по 5-10 см в каждую сторону. Помните о расстоянии до стен и о защите (в виде металлического листа) перед дверцей. Начертите все это на подготовленной подошве.
• Вырежьте из минеральной плиты фигуру, по форме повторяющую ту, что получилась на предыдущем шаге, и прикрутите ее саморезами к полу.
• Замесите огнеупорный раствор и выложите с его использованием 2 ряда кирпича, лучше всего шамотного, но можно и красного полнотелого. Проверьте на соответствие горизонтальному уровню, подбейте киянкой.
• Разведите термостойкий клей и зафиксируйте им керамогранит на подготовленном основании. Зачем? Вам ведь нужно не только понимать, как правильно установить банную печь, но и знать, как предотвратить воспламенение пола во время ее работы. А этот материал, выдерживающий даже очень высокие температуры, как раз и будет отличной защитой от возгорания.

Можно упростить порядок действий и положить лист минерита, а сверху него – еще один, но уже стальной, закрепляя каждый саморезами. Но мы советуем не экономить на пожаробезопасности и подстраховаться.

Устройство дымохода банных печей: какая конструкция лучше?

Во всей конструкции бани дымоходу отведена немаловажная роль — вывод продуктов горения.

Кроме того, умело манипулируя с потоками воздуха посредством дымоходной трубы можно регулировать расход топлива и способность печи отдавать тепло.

Благодаря дымоходу поддерживать огонь можно даже во время процесса парения в бане.

Устройство дымоходной трубы зачастую варьируется относительно типа и материалов изготовления. В зависимости от способа установки, дымоходы подразделяют на:

• внутренние, что позволяет обеспечить дополнительный обогрев помещения, но создает повышенную угрозу пожарной безопасности;
• внешние, которые не несут угрозы пожара, но потребуют дополнительного топлива для прогрева.

С точки зрения технологии внутреннее расположение дымоотвода сложнее, но позволяет сохранить ценный ресурс — тепло. В условиях дороговизны энергоресурсов этот фактор оказывает значительное влияние при выборе типа конструкции дымохода.

Важно! При выборе установки наружного дымохода, дымоотвод дополнительно утепляют с использованием минеральной ваты, а трубы проводят снаружи, по фасаду строения. Устройство дымоходных труб различается так же в зависимости от материалов изготовления

Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы

Устройство дымоходных труб различается так же в зависимости от материалов изготовления. Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы.

Схема кирпичной конструкции

Главное достоинство кирпичного дымоотвода — жаропрочность и теплопроводность.

Однако стоит отметить, что возведение такого типа дымоходной трубы — дело очень трудоемкое и кропотливое. Такие дымоходы, как правило, используют для металлических и каменных печей.

Основным материалом при постройке выступает огнеупорный кирпич, а также используется раствор на основе глины или специальных «печных» смесей.

Во время возведения дымохода необходимым моментом является соблюдение идеальной ровности кладки как конструкции в целом, так и отдельных ее функциональных элементов.

С целью сгладить плоскости и уменьшить количество сажи и конденсата, скапливаемых в дымоходе, изнутри трубу оштукатуривают, сглаживая швы и неровности. Кроме того, это положительно скажется на тяге.

Схема металлического дымохода

Металлические дымоотводы просты в установке и обойдутся на порядок дешевле. Однако в отличие от кирпичной конструкции, металл обладает очень высокой теплопередачей. Нередки случаи возникновения пожара в результате подгорания металлической трубы дымохода.

Дымоходы из стальных труб устанавливаются непосредственно поверх печи. Чаще всего требуется сечение в 115 мм, но этот показатель может варьироваться в зависимости от мощности источника тепла или конкретных рекомендаций производителя.

Фото 1. Схемы двух вариантов установки металлического дымохода: внутри дома и снаружи.

Как показывает опыт, лучшим материалом для изготовления такого рода дымоотвода являются трубы из нержавеющей стали. Ее структура может быть одинарной, при условии хорошей изоляции. Однако существует более практичное решение — сэндвич труба. Такой канал, по сути, состоит из двух труб разного диаметра, а пространство между ними наполняется материалами тепловой изоляции, в частности — минеральной ватой.

Существует ряд особенностей и требований, которые выдвигаются к стальным дымоотводам:

• внутренняя толщина стенок должна быть от 0.8 мм;
• сталь должна быть устойчивой к температурам до 850°С включительно;
• показатель толщины базальтового наполнения должен начинаться от 50 мм, а его плотность — от 120 мг/м3;
• модель наружной трубы лучше выбрать так же из нержавеющей стали.

Замена кирпичной трубы на металлическую

Если кирпичного дымохода недостаточно, его можно дополнительно удлинить с помощью металлической трубы. Задача трудоемкая, но вполне реализуемая

Важно подходить к ней со всей ответственностью

Для начала изготавливается плоская стальная площадка с патрубком. Причем его диаметр должен быть таким же, как диаметр металлической трубы, которую планируется использовать. Площадку требуется надежно закрепить. Фиксируется она с помощью дюбелей и саморезов. Дополнительную надежность добавит герметизация.

Порядок работ:

На кирпичной кладке нужно отметить точки, на которых будет устанавливаться крепление. Их нельзя ставить на кладочном шве. Желательно их размещать ближе к центру кирпича, а не на его краю.
В отмеченных местах просверливаются отверстия для размещения дюбелей. В тех же точках проделываются отверстия на плоской площадки, туда пойдут саморезы.
На кирпичное основание наносится огнеупорный герметик, затем туда ставится стальная площадка

Саморезы вкручиваются в дюбеля
Важно следить за плотностью прилегания и равномерностью.
Теперь остается дождаться полного засыхания герметика и переходить непосредственно к удлинению дымохода с помощью металлической трубы.

Важные нюансы монтажа:

Решение о том, чем изолировать трубу дымохода металлическую, следует принимать исходя из бюджета, а также нужд сооружения.

Важно подходить к задаче максимально ответственно, производя работы в полном соответствии со всеми нормами и нюансами. Тогда изоляция дымохода прослужит долгий срок без нареканий

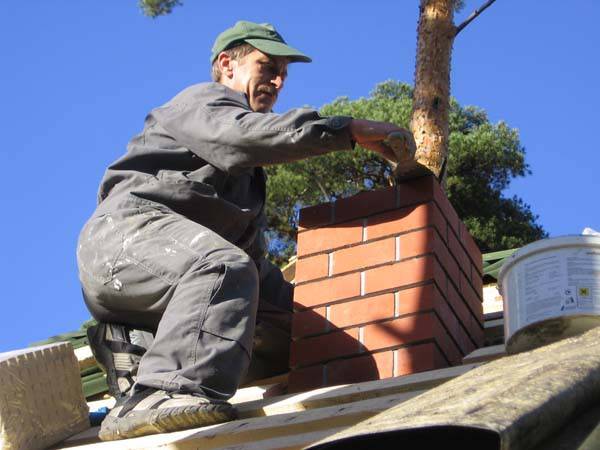

Кладка кирпичных дымоходов

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода

Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба – порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы

Размеры распушки

Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Выдра

Как сделать дымоход

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

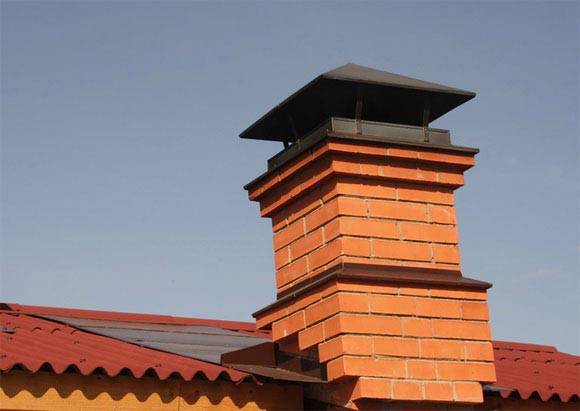

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Цены на огнеупорные кирпичи

огнеупорный кирпич

Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

Готовый глиняный раствор для кладки печи

Керамические дымоходы

Керамические дымоходы

Способ установки керамического дымохода

Керамический дымоход

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Установка первого блока на гидроизолированное основание

Заполнение первого блока клеем

Установка первой части дымохода

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Советы по выбору

Для сооружения дымохода в бане через стену нужно выбирать металл толщиной не менее 2 мм. Изготовлены трубы должны быть из высоколегированного сплава стали, стойкого к коррозии.

Всё популярнее становятся сэндвич — трубы, но цена их достаточна высока. Если хочется сэкономить, то можно взять две трубы разных диаметров и разместить между ними теплоизоляционный материал. Стоимость такой конструкции будет ощутимо меньше.

Виды и конструкции

Для сооружения дымохода для бани через стену используют:

• трубу из нержавейки или обычной чёрной стали с толстой стенкой;
• двухстенную трубу с прослойкой из огнестойкого утеплителя — сэндвич — дымоход.

По типу конструкции дымоходы подразделяются на:

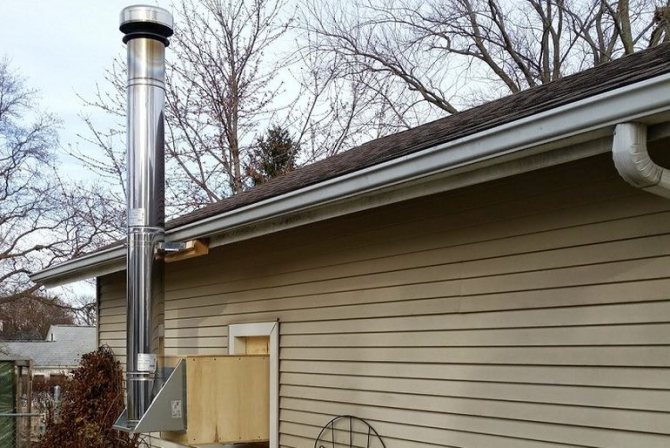

• наружные. Имеют горизонтальный или наклонный участок, который отходит от котла отопления, пронизывает внешнюю стену, и соединяется с вертикальным участком конструкции;
• внутренние. При внутреннем расположении вертикальная дымоотводная труба проходит через перекрытие и крышу.

Преимущества и недостатки

К плюсам дымохода наружного типа можно отнести:

повышенный уровень безопасности. Для трубы не придётся нарушать целостность кровли и чердачного перекрытия, что избавить от риска протекания дождевой и талой воды в зазоры между стенками дымохода и элементами кровельного покрытия;
пожаробезопасность. Основная часть дымохода расположена снаружи помещения, что более безопасно для таких строений, где изначально предполагается создание нестабильного температурно — влажностного режима;
компактность

Такого типа конструкция не занимает много места внутри бани, что особенно важно для малых по площади помещений;
удобство монтажа. При сборке канала требуется оборудовать всего 1 проход через ограждающие конструкции строения.

Достаточно весомыми минусами устройства такого дымохода являются:

• быстрое выхолаживание конструкции, а значит внутри него будет образовываться конденсат. Такое сооружение требует значительных затрат на усиленного утепления;
• наличие поворотов. Труба для отвода дыма, выходящая через стену имеет конфигурацию с одним или двумя поворотами, которые снижают тягу внутри конструкции и мешают нормальному функционированию печи. Что бы исправить этот недостаток используют изделия большего диаметра.

Особенности конструкции из нержавейки

Понятие

Дымоход – устройство, которое изготавливается из разных материалов, предназначается для обеспечения тяги для поддержания горения и вывода из жилища дыма, образовывающегося в результате сжигания топлива.

Стальные трубы изготавливаются с круглым или овальным сечением без углов, чтобы предотвратить завихрения продуктов горения. Они отличаются чрезвычайно гладкими стенками, что не позволяет накапливаться саже. Но не одними трубами богат дымоход из нержавейки! Так, например, конструкция состоит из следующих элементов:

• искрогасителей;
• тройников;
• дефлекторов;
• колен;
• ревизий;
• заглушек;
• конусов;
• переходников;
• конденсатов-сборников;
• устьев;
• стеновых хомутов;
• опорных консолей.

Таким образом, дымоход – это Вам не хухры-мухры, а довольно сложная конструкция, требующая серьёзного отношения и повышенного внимания не только к сооружению, но и к обслуживанию.

Сегодня на рынке гордо красуются дымоходы, выполненные из разного сырья. У каждого вида «печного гаджета» есть и сторонники, и противники. Но наибольше приверженцев и наименьше ненавистников – у дымоходов из нержавейки. Почему? Сейчас выясним.

Установка через перекрытие

Преимущества вывода дымохода бани через крышу — это:

• высокий КПД, так как в помещении остается больше тепла;
• меньшее количество отложений и конденсата;
• стабильная тяга.

К недостаткам такой схемы относят повышенную сложность монтажных работ. Все внутренние возгораемые конструкции должны быть экранированы от теплового излучения специализированными материалами. Также необходимо сверить массу конструкции с несущей способностью печи и при необходимости разгрузить свод при помощи кронштейнов. Взаимное расположение дымохода и стропил нужно учитывать еще при проектировании здания, чтобы не ослабить перекрытие или кровлю.
