Шибер для дымохода

Установка печной задвижки в дымоходный канал

Квадратные и круглые задвижки монтируются в канал печного дымохода непосредственно в процессе строительства.

Сам процесс выглядит следующим образом:

• На определенном этапе возведения трубы, поверх слоя кирпичной кладки, монтируют раму задвижки. Причем к отверстиям в уголках корпуса рамы можно закрепить проволоку, которую пропускают в тело кладки.
• Далее, поверх проволоки и рамы накладывается скрепляющий раствор, толщиной не менее 1 сантиметра, на который укладывают следующий ряд кирпичей.

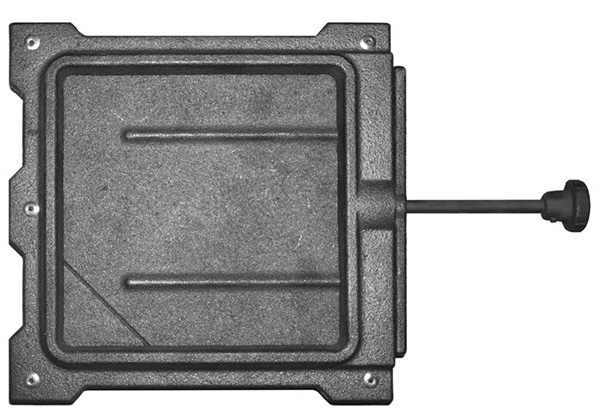

Следует отметить, что типовая задвижка печная чугунная прямоугольной формы запирается щитовой заслонкой, пропускаемой сквозь щель в корпусе рамы. Этот элемент можно установить и после монтажа рамы задвижки, и в процессе монтирования запорной арматуры в кладку. Заслонка вьюшки открывается и закрывается вручную, как обычная крышка.

Поэтому над корпусом рамы вьюшки необходимо вмонтировать особую печную дверцу, открыв которую, можно «управлять» крышкой.

Особенности  эксплуатации заслонок

Процесс эксплуатации запорных элементов печной трубы связан с определенным риском: ведь если закрыть задвижку во время горения топлива, то угарный газ и продукты горения пойдут в жилое помещение.

Поэтому использование задвижек для дымохода должно  подчиняться следующим правилам техники безопасности:

• Во-первых, задвижку не стоит запирать до конца, не смотря на возможную утечку теплого воздуха сквозь дымоход. Ведь безопасность превыше экономии.
• Во-вторых, если потребность в герметизации воздуховода все же возникла, такое действие должно быть организовано только после полного сгорания топлива. Наличие углей  не является признаком полного сгорания — в топке должна остаться только зола.
• В-третьих, во избежание утечек тепла сквозь печной дымоход, заслонка воздуховода должна закрываться только в паре с дверцей приточной камеры (поддувала).

Форум печников и строителей > Печные конструкции > Печи отопительные > Консультации по отопительным печам > Как встроить забытую задвижку?

Просмотр полной версии : Как встроить забытую задвижку?

Здравствуйте, уважаемые форумчане. Такая проблема: наемные умельцы сложили на даче отопительную печь, забыв о такой мелкой детали, как задвижка в трубе. Как можно теперь встроить задвижку в уже готовую печь?

Надо частично разбирать трубу, другого способа нет.

Опупеть! Я думаю не забыли а забили. Но суть не в этом. Работа конечно не стандартная Я вижу 2 возможных варианта: 1. В нужном участке трубы между потолком и печью вынимать по одному кирпичу вырезать нужные пазы , вставлять на место , давать схватиться , и затем приниматься за следующий . Пока не будет сформировано место под задвижку. После чего у становить задвижку на ГПС. Такой способ наиболее удобен и приемлем если «четверик».

2. Вывесить трубу на чердаке. А ради такого дела можно опереть вывешеную трубу непосредственно на тело печи . И тогда уже не особо заморачиваясь разобраить пару рядов трубы и врезать задвижку.

Оба способа сработают . Надо смотреть по месту , что порлоще, быстрее и удобнее. Но я бы, если довелось делать такое не постеснялся, бы попросить ДЕНЕГ.

Кстати о «птичках» Пару месяцев назад развлекался

Пожалуй только подвеска трубы даст реально качественную установку задвижки.

Устанавливаем дверцу в печи

Подготовка включает в себя следующие необходимые этапы:

• Перед самой установкой необходимо детально обследовать саму дверцу и крепежную рамку (де факто берем то, что дверка уже изготовлена под необходимые размеры). Недопустимы трещины, перекосы дверки и рамки, ее плоскость должна быть ровной и плотно прилегать не только в области замка, но и по всей площади соприкосновения с рамой;
• При обнаружении неудовлетворительного состояния дверка заменяется или же, если это возможно, устраняются дефектовки;
• Сама дверка должна свободно двигаться в элементах крепления. Должно осуществляться легкое закрывание-открывание;
• Если печка будет изготовлена только под уголь, то в дверке высверливается отверстие – 13 мм. в диаметре. Это отверстие будет отдушиной для газов, образующихся при сгорании антрацита.

Дверка подвергается наибольшему воздействию при эксплуатации печи. Она несет на себе механические нагрузки, а также усиленные тепловые. Для того, чтобы долговечность заслонки продлилась максимально долго необходимо соблюсти следующие инструкции по каждому варианту крепления.

На нихромовую проволоку

Нихром прекрасно зарекомендовал себя в решении данного вопроса благодаря повышенной устойчивости к жару и при этом сохранив свою пластичность в виде проволоки. Такое крепление с гарантией прослужит 20 лет. Как закрепить дверцу у печи из кирпича:

• Рамка и дверца представляют собой единую шарнирную конструкцию. На рамке закрепляется проволока, которая продевается в специальные отверстия. Их нетрудно изготовить, достаточно высверлить их диаметром не более 5 мм.

• Проволока продевается в отверстия, а свободные концы фиксируются в кладке между кирпичами.

  Установка топочной дверцы на нихромовую проволоку

Основной недостаток данного метода заключается в том, что проволоку необходимо держать в натянутом состоянии и постепенно заделывать в шов между кирпичами. Длина проволоки полтора-два кирпича. Весь процесс весьма трудоемок.

На конструкцию из листовой нержавейки

Установка топочной дверцы кирпичной печи этим методом имеет наиболее частое распространение. Рама представляет собой конструкцию, которая одинакова с дверкой по геометрическим размерам, но при этом пластины рамки имеют специальные буртики. Выполняются из уголка, одна сторона которого укладывается в расстояние между кирпичами, в кладку. Далее все промазывается раствором.

• Для того, чтобы защитить кирпич от прокалки с металлического уголка, между ними устанавливается слой кремниевой термоизоляции. Это защищает кладку и шов от перегрева и к тому же смягчает расширение металла при нагревании, что может навредить всей кладке.

• Для наилучшего прикрепления откосов уголков между кладкой лучше использовать саморезы. В уголке и кирпиче соосно просверливаются два отверстия, в них вворачивается саморез.

  Схема установки

  Как это выглядит в печи

Способ, того как правильно вложить дверцу в печь на профильном уголовке может быть скомбинирован с первым — на проволоке, в таком случае крепеж будет и надежен, и долговечен.

На саморезы или болты

Данный метод имеет место быть, но в среде печников он является наименее распространенным и надежным. Дело в том, что сама конструкция рамки и дверки весьма тяжелая, особенно если выполняется из чугуна. Такой способ применим в вопросе о том, как закрепить в печи дверцу для дымохода, а не для топки.

• В рамке и кирпичной кладке фронтально высверливаются отверстия;

• Рамка крепится на анкера по месту установки дверки.

  Общая схема монтажа

  Установка на анкера

  Проверка и докрутка

Дверка и кладка должна иметь небольшой буфер, так как нагрев рамки в контакте с кирпичом приведет к ее искривлению, а также порче саморезов – они могут изогнуться и вылезти из места вворачивания. В таком случае дверка взаимно отойдет от кладки.

Виды

Несмотря на простоту конструкции существуют разные задвижки.  Играют роль конструкция, материал и размеры печных задвижек.

По конструкции

• Выдвижной. Этот тип заглушки является самым удобным. Он представляет собой насадку на дымоход, в середине которой выдвижная пластина. Именно эта пластина свободно ходит в пазах дымохода. Такой тип шибера чаще всего используется в кирпичных печках. Но может быть установлен и на другие. Эта конструкция проста в установке и не требует затрат на монтаж.

  Такая задвижка используется в кирпичных печах

• Поворотный (дроссельный) шибер – это такой вид задвижки, где по центру, к пластинке из метала, приваривают направляющую. Конец этой направляющей находится снаружи и дает возможность управлять заслонкой. Вращая по оси эту же пластину, вы регулируете тягу в печи. Конструкция не такая надежна, чем в случае с выдвижным шибером, но имеет право на жизнь. В основном дроссельные заслонки используют для стальных дымоходов. Поворотная задвижка немного уступает выдвижной, но также уверенно пользуется популярностью.

По материалу

Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.

• Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
• Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

Как сделать печную задвижку своими руками?

Задвижка для дымохода печи своими руками – не проблема. В домашних условиях, имея болгарку, аппарат для сварки и нужный материал, можно собрать как выдвижной, так и дроссельный шибер

Очень важно в таком деле соблюдать точность расчетов. Нужно, чтоб задвижка идеально вписалась в паз и смогла свободно там двигаться

Выдвижной шибер

Ничего сложно здесь нет. Выдвижной шибер – это выдвижная рамка и само основание.

1. Задвижка дымохода для печи с выдвижной рамкой требует самых точных замеров. Сначала нужно вычислить сечение внутри трубы.
2. Далее, опираясь на эти замеры, вырезается рамка (чаще всего берется стальной лист), которая будет выдвигаться. На ее конце делается изгиб для более удобного управления. Все концы стоит внимательно зачистить, чтобы не было лишних неровностей.
3. В зависимости от дымохода для рамки используют стальной лист, полосу или проволоку. Но для круглого дымоотвода есть свой метод. Используют два одинаковых листа метала (толщина – 2 мм) и в середине вырезают два отверстия согласно диаметру трубы. Пластинка, которая войдет в рамку, вырезается отдельно.
4. Далее нужно приварить конструкцию так, чтобы дыры для трубы совпали. Между листами нужно оставить 4-6 мм свободного места.

Видео-инструкция по изготовление выдвижной печной задвижки для металлического дымохода:

Изготовление поворотного шибера

Для поворотной задвижки потребуется стальной уголок (30 на 30) и листовая сталь толщиной 2 метра.

1. Сначала измеряют дымоход и делают по этим замерам рамку из уголка.
2. Вырезаем деталь согласно замерам и примеряем ее к трубе.
3. Берем кусок трубы с внутренней резьбой и накладываем по центру заготовки. Делаем отметки так, чтобы края трубы были короче самой задвижки на 3 мм.
4. Отрезаем все лишнее.
5. Делаем 3 отверстия на заготовке задвижки и привариваем к ним трубу.
6. Конструкция готова (далее чуть описан процесс установки (после кирпичного варианта).

Самодельная задвижка в печной трубе имеет право на существование. Единственное, что на это дело может уйти много времени из-за количества точных замеров.

Полезная видео-инструкция по изготовлению поворотной шибера:

Установка печной задвижки в дымоходный канал

Квадратные и круглые задвижки монтируются в канал печного дымохода непосредственно в процессе строительства.

Сам процесс выглядит следующим образом:

• На определенном этапе возведения трубы, поверх слоя кирпичной кладки, монтируют раму задвижки. Причем к отверстиям в уголках корпуса рамы можно закрепить проволоку, которую пропускают в тело кладки.
• Далее, поверх проволоки и рамы накладывается скрепляющий раствор, толщиной не менее 1 сантиметра, на который укладывают следующий ряд кирпичей.

Следует отметить, что типовая задвижка печная чугунная прямоугольной формы запирается щитовой заслонкой, пропускаемой сквозь щель в корпусе рамы. Этот элемент можно установить и после монтажа рамы задвижки, и в процессе монтирования запорной арматуры в кладку. Заслонка вьюшки открывается и закрывается вручную, как обычная крышка.

Особенности  эксплуатации заслонок

Процесс эксплуатации запорных элементов печной трубы связан с определенным риском: ведь если закрыть задвижку во время горения топлива, то угарный газ и продукты горения пойдут в жилое помещение.

Поэтому использование задвижек для дымохода должно  подчиняться следующим правилам техники безопасности:

• Во-первых, задвижку не стоит запирать до конца, не смотря на возможную утечку теплого воздуха сквозь дымоход. Ведь безопасность превыше экономии.
• Во-вторых, если потребность в герметизации воздуховода все же возникла, такое действие должно быть организовано только после полного сгорания топлива. Наличие углей  не является признаком полного сгорания — в топке должна остаться только зола.
• В-третьих, во избежание утечек тепла сквозь печной дымоход, заслонка воздуховода должна закрываться только в паре с дверцей приточной камеры (поддувала).

Советы по устройству вентиляции

Самая эффективная из множества схем – басту. Её довольно просто сделать как в новой, так и в существующей бане.

Предлагаем два видео, где подробно рассказано об устройстве шведской системы.

Здесь автор на вытяжку установил заслонку, а на приток – нет. Сделать её не сложно: это может быть просто металлическая пластина.

Полный обзор, интересная схема прогрева предбанника.

Авторы этих материалов достаточно подробно рассказали и показали этапы создания вентиляционной системы. В обоих видео интересны комментарии, где можно найти рациональное зерно для своей существующей или строящейся бани.

Много споров вызывает расстояние от нижнего обреза вытяжки до пола. Общие рекомендации есть, но так как каждая баня и климат индивидуальны, догмой указанное кем-то расстояние быть не может. Идеальный промежуток определяется опытным путём. Для этого на нижний обрез вытяжной трубы одевается подвижный тубус.

Правильная вентиляция в бане – это простая схема с естественным движением воздуха. Вентиляторы в условиях высокой влажности, перепадов температур может отказать в любой момент. Сложная система с множеством воздуховодов также ненадёжна.

Третий способ — крепление топочной дверки на болты или саморезы

Монтаж топочной дверки кирпичной печи с применением саморезов или болтов считается самым быстрым и одновременно ненадежным. Процесс установки заключается в прикручивании дверцы в подготовленные отверстия в кладке. Этот способ не самый лучший как для чугунного прибора, так и для стального или стеклянного. Нельзя устанавливать дверцу впритык к кладке, поскольку при нагревании детали кладка будет постепенно разрушаться.

//www.youtube.com/watch?v=zZtCG3tzX5E

Перечисленные способы установки печного прибора можно использовать не только при кладке печи с нуля, но и при ремонте старой. На каком варианте остановить свой выбор, зависит как от личных предпочтений, подручных материалов, так и от опыта в печном деле. Лучшим будет тот способ, при котором дверцу в случае необходимости можно будет легко демонтировать.

Что касается выбора печного прибора, прежде всего следует учитывать, что эта деталь является не только защитой от возгорания, т. е. обеспечивает безопасность, но и позволяет контролировать процесс горения. Кроме того, она должна смотреться красиво, быть уместной в том или ином помещении. Только в этом случае ее установка обеспечит тепло и уют в доме.

Как закрывается печная задвижка, правила эксплуатации

Эксплуатация печной задвижки сама по себе довольно простая, однако она определенно связана с некоторыми рисками, грозящими здоровью человека. Если закрыть конструкцию в еще горящей печке или если топливо полностью не сгорела, то выхлопные продукты могут проникнуть в помещение, отравляя воздух.

Поэтому использовать задвижку, которая позволяет сберегать тепло в печи дольше, следует крайне разумно, то есть закрывать конструкцию следует вовремя. Известно, что за счет чугунной задвижки, тепло в печи и, соответственно, в помещении остается на долгое время. Применение такого топлива как уголь увеличивает температуру внутри печи примерно на 60-70 0 C.

Иногда в целях экономии топлива задвижку закрывают раньше, до полного ее сгорания, что крайне нежелательно. Ведь здоровье и жизнь человека выше любой экономии. Закрывая заслонку раньше, чем нужно увеличивается риск отравления угарным газом. Угарный газ представляет собой продукт сгорания, который является ядовитым. Поэтому чтобы избежать подобных ситуаций, нужно правильно использовать задвижку для дымохода, следуя некоторым правилам:

• Перед закрыванием обязательно нужно ворошить угольки, чтобы избежать от наличия полностью не прогоревших кусков.
• При начальном затухании угля, когда на поверхности уже не видно голубого огня, заслонку нужно слегка прикрыть, но полностью ее закрывать не рекомендуется. Ведь наличие углей не значит, что они полностью прогорели. Если возникает потребность в герметизации трубы, то это следует сделать после полного сгорания углей.
• Далее нужно открыть поддувало, чтобы образовалась тяга, и оставшиеся угли полностью превратились в золу и пепел.

Самостоятельная установка шиберной задвижки

Если необходимо смонтировать шибер для кирпичной печи, находящейся в доме, следует поступить так:

• прежде всего, выкладывают первый ряд трубы дымохода из кирпичей;
• далее выполняют следующий кирпичный ряд и делают в нем отверстие для шиберной задвижки;
• В одном из кирпичей, выложенных во втором ряду, нужно создать паз для ручки для задвижки камина, печки.

Паз представляет собой выемку или щель, куда может поместиться предмет определенного размера. Это простая работа, с которой способен справиться каждый.

Также шибер устанавливают для нагревательных котлов. Он позволяет управлять отводом газовых частиц, что приводит к повышению КПД и экономному расходованию топливных ресурсов.

Шиберная заслонка является основной гарантией противопожарной безопасности при организации печного отопления, она обязательная деталь в вентиляционной трубе, дымоходе и котле.

Зачем закрывать заслонку?

Закрывать заслонку в печи в доме необходимо для сохранения тепла и регулирования тяги. Устанавливается в верхней части печи, под потолком, в начале трубы дымохода. Если оставить ее открытой, печь быстро остынет.

При открытой заслонке происходит вентиляция внутри печки: холодный воздух из дома через поддувало поступает во внутрь печки, теплый через трубу выходит наружу. Соответственно, кирпичи быстро остывают.

При закрытой заслонке этого не происходит. Наоборот, стенки печи сильнее прогреваются, она может держать тепло до двух суток, обеспечивая комфортную температуру в доме. Позволяет использовать печь более эффективно, экономить на топливе.

Изоляция трубы в бане: как это сделать?

Лучшей изоляцией для банных труб сегодня признан материал фольгоизол – его часто используют для теплотрасс, трубопроводов и изоляции воздухопроводов. Никаких вредных примесей при высоких температурах воздуха он не выделяет.

Но если все делать основательно, тогда нужно из трубы сделать «сэндвич»: внутри его – труба из нержавейки, на ней – слой базальта и снова второй, уже внешний контур. Греться такая труба в бане будет намного слабее одно контурной, что в свою очередь станет препятствием для образования конденсата (который способен даже начать течь в топку).

Суть в том, что этот слой изоляции – на основе базальтовых пород, которые выдерживают достаточно серьезную температуру, и даже при серьезном нагревании не воспламеняются и не выделяют никаких неприятных запахов. Вот почему такая труба для бани называется «теплой» — она никогда не даст металлическим трубам быстро остыть от внешнего воздуха, а потому все водяные пары, которые неизменно присутствуют в дыме, не охладятся и не осядут на внутренних стенках трубы вместе с сажей. Таким образом дымовые газы от банной печи легко выходят наружу, ни за что не цепляясь.

С другой стороны, наружная труба для печки в баню благодаря внутреннему слою изоляции практически не нагревается, что обеспечивает полную пожаробезопасность бани. И, наконец, такой дымоход значительно улучшает работу печки – он быстро прогревается, и печь сразу выходит на нужный ей режим. И намного лучше тяга благодаря отсутствию различных преград-завихрений, как у кирпичных труб.

Правильная пожаробезопасная защита печной трубы

Но, если вам кажется, что труба слишком нагревается – проверять лучше температуру не у нее, а у окружающего ее материала. Например, на фартук прыснуть капли воды и посмотреть, не зашипят ли они, доски потрогать рукой на ощупь.

На крайний случай не помешает ради перестраховки дополнительно намотать на трубу гибкий асбест – желательно так, чтобы остался небольшой воздушный зазор. А наружный край трубы обязательно спрятать под грибок, чтобы защитить от влаги.

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

Необходимость задвижек и вьюшек в дымоходе

Заслонка является неотъемлемой частью печи, которая перекрывает дымоход, после ее затопки. В комбинированных печах, например варочно-отопительных, эта конструкция позволяют переходить между дымоотводными каналами.

Заслонка, как правило, устанавливается в дымоходе при укладке печи, закрепляя несколькими рядами кирпичей. Зачастую устанавливают две задвижки, особенно в помещениях в холодных климатических условиях, когда температурные перепады более существенны, что приводит к быстрому теплообмену.

Вьюшка устанавливается в дымоход таким же образом, но применяется обычно в русских печках. Закрывается такая задвижка с внешней стороны при помощи специальной дверцы. При необходимости проветривания и охлаждения печи, все это можно организовать в условиях закрытой вьюшечной дверцы.

Конструкция печной вьюшки позволяет исключить установку дополнительной задвижки, потому как она полностью справляется с герметизацией дымоотводящей трубы. При использовании второй задвижки, ее устанавливают ниже вьюшки.

Первый способ — монтируем топочную дверцу на проволоку

При выборе этого варианта установки важно подобрать такую проволоку, которая не сгорит в ходе эксплуатации печи. Предпочтение в большинстве случаев отдают нихрому

Этот материал отличается стойкостью к огню и является пластичным, поэтому прослужит длительное время. Проволоку продевают в предназначенные для этого отверстия в дверце. Если же они отсутствуют, то просверлить их не составит особого труда. Диаметр материала выбирают исходя из толщины кладочного шва (меньше в 2-3 раза).

Чтобы обеспечить лучшее закрепление проволоки в процессе установки печного прибора, располагают ее под углом к прилагаемому усилию. Это предотвратит выпадение дверцы при открывании. Что касается длины проволоки, она должна составлять как минимум 2 толщины кирпича, т. е. 130 мм. Недостаток такого способа установки дверцы заключается в том, что в случае замены печной фурнитуры потребуется разбирать кирпичную кладку, поскольку большая часть проволоки находится в ней.

Проволоку после продевания в отверстие складывают вдвое и скручивают, избегая образования колец. Для закрепления ее натягивают и вставляют в подготовленный скол в ребре кирпича (глубиной 5-10 мм), чтобы избежать ослабления и сползания. Установка дверцы производится на раствор, после чего концы проволоки разводят на стенки печи, а другие концы кладут на три кирпича и прижимают в верхней части несколькими кирпичами.

Особенности установки дверцы в металлическую печь

Основная особенность состоит в том, что используются одинаковые металлические материалы. Желательно подобрать для дверки точно такой же материал, как и для печки. Чаще всего это сталь с содержанием углерода 0,06%, также актуально использование чугуна.

В таком случае дверка крепится без рамки на простые шарниры. Главное их конструктивная надежность.

Каждый владелец кирпичной печи воле самостоятельно выбирать варианты установки дверок. Но приоритетным являются методы установки на нихромовую проволоку или с использованием металлических конструкций. Данные методы гарантируют долговечность и надежность.

Принцип использования

Для того, чтобы уменьшить тягу, вам нужно немного закрыть заслонку. Если же вы хотите, наоборот, повысить тягу, вам нужно открыть шибер. Принцип использования необычайно простой.

Главное правильно подобрать прибор к вашей печи и научиться пользоваться им (хоть он и очень прост). Важным нюансом есть то, что при длительном простое печи, вы должны держать шибер закрытым, чтобы избежать попадания туда посторонних элементов.

Также шибер отделяет собой утепленную часть дымохода от неутепленной. Шибер устанавливают обычно на начале трубы. В конце, где трубы хорошо утеплены, установка задвижки не рекомендуется.

Какие же мы вывели функции заслонки?

• С ее помощью регулируется тяга.
• Она защищает дымоход от перепада температур.

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

• Мощность печи не соответствует размерам помещения.
• Вентиляция производит повышенный воздухообмен.
• Слишком высокие потолки.
• Плохая теплоизоляция, особенно пола.
• Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

• увеличивает силу тяги при сложных погодных условиях;
• повышает интенсивность горения в топке за счет усиления притока кислорода;
• уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
• экономит топливо за счет уменьшения интенсивности горения;
• предотвращает утечку тепла после прогрева каменки.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Ход работ по установке печной задвижки в кирпичный дымоход.

• Примеряем задвижку “на земле”.
• Выпиливаем в кирпиче углубления для более точной посадки рамки задвижки.
• Монтируем кирпич с выпилами на дымоход.
• Устанавливаем задвижку.
• Вымеряем кирпичи ряда над задвижкой. Выпиливаем в кирпиче углубления для более точной посадки и прижимания рамки задвижки.
• Монтируем кирпичи с выпилами на дымоход зажимая им рамку задвижки.

1.Примеряем задвижку.

Стандартные задвижки рассчитаны на кирпич 250*120 и размер шва в 10 мм.

По факту, часто и кирпич меньше, и швы более тонкие.

Поэтому, лучше перестраховаться, всё примерить заранее.

2. Подготавливаем ряд кирпича на котором будет лежать задвижка.

В моём случае рамка упёрлась нижними рёбрами и не садилась в канал.

Киркой я сбил мешающие рёбра на внутренней поверхности, после этого задвижка встала на своё место.

3. Монтируем подготовленный ряд кирпича на дымоход.

Это обычная кладка ничем не отличающаяся от кладки корпуса печи и дымохода.

Кирпичи кладём на печную кладочную смесь.

4. Устанавливаем шибер на дымоход.

Желательно поставить под рамку задвижки тонкий слой каолинового или базальтового картона.

Из за высокого температурного расширения металла, между рамкой и кирпичом всегда будет образовываться небольшая щель.

Тонкая прокладка из негорючего утеплителя сможет устранить этот маленький недостаток.

Утеплитель предотвратит пропускание угарных газов между рамкой и кирпичом.

5. Вымеряем и выпиливаем кирпичи которые поставим над задвижкой.

Это самая сложная операция во всём процессе монтажа печной задвижки .

От того насколько точно вы сможете вымерять и выпилить углубления под рамку задвижки зависит и красота и надёжность этого узла.

Я вымеряю и выпиливаю каждый кирпич отдельно, но возможно сделать все разом.

Здесь важно ровно выпилить щель для хода языка задвижки

Этот выпил будет видно на внешней части дымохода, поэтому стоит отнестись к нему с особым вниманием

6. Монтируем кирпичи с выпилами прижимая рамку задвижки.

При монтаже сверху языка я ставлю картон.

Это нужно для того чтобы на язык не попадала кладочная смесь.

После монтажа и затвердения смеси на дымоходе картон убирается и язык свободно ходит.

Почему между кирпичами пустые швы?

Я строил эту печь под дальнейшую расшивку цветной смесью.

Кладочная печная смесь и смесь для расшивки разные материалы.

Для дальнейшей качественной цветной расшивки печи и дымохода нужно выскрести шов вглубь на 1-2 см.

Я сразу оставляю шов немного незаполненным чтобы уменьшить работу при расшивке.

Спасибо за проявленный интерес к каналу.
