Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

• по месту обустройства;
• по используемым стройматериалам;
• по конструктивному решению.

По месту расположения:

Мелкозаглубленный ростверк

Вид заглубленного ростверка в разрезе

Висящий тип

По конструктивному решению:

Так выглядит цельнолитой железобетонный пояс

Сборная конструкция из металла

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Этапы строительства свайно-ростверкового фундамента

Сначала следует убедиться, что именно такой фундамент подходит для конкретного участка и проекта дома. Что другая основа нежелательна и не подходит из-за вспучивания и колебаний грунта.

(1) Если решено строить именно свайно-ростверковый тип основания, первым делом следует произвести разметку под стройку. Разметка делается при помощи колышков, веревок и нивелира.

(2) Когда участок под дом размечен, следует наметить места, где они будут находится.

Перед этим желательно снять дерн и насыпать песчаную подушку. Это обеспечит лучшие условия для работы.

(3) Под несущими стенами необходимо наметить установку столбов. В зависимости от площади стройки их можно устанавливать на расстоянии через 1,5 или 2 метра.

Под стены внутри дома, где тоже будут проложены узлы ростверков, отметки под столбы можно наметить чуть реже.

(4) После этапов разметки и подготовки начинается само строительство. Сваи вгоняют на глубину 1,5 или 2 метра. Сверху, обычно, делают выступ столбов над поверхностью высотой в 40–50 см.

Изделия ввинчивают или вбивают техникой. И обязательно следят за точностью вертикального вхождения в грунт, а также отмечают нивелиром горизонт верхней плоскости столбов.

(5) На заключительном этапе ростверки скрепляются друг с другом:

• Деревянные ростверки просверливают в нужных местах и впритирку сажают на штыри;
• Бетонные – приваривают арматурными выступами;
• Металлические тоже крепят при помощи сварки.

Получившийся каркас должен крепко сидеть в земле и быть хорошо скреплен во всех своих сочленениях.

Другие типы ростверков

Иногда строят фундамент для дома на так называемых заливных ростверках. В этом случае, между сваями прокладываются горизонтальные опалубки, внутрь которых укладывается в определенном порядке связанная арматура и заливается бетон необходимой марки.

Есть способ укладки ростверков на почву. Это когда запроектированный дом будет иметь небольшой вес, и для него не страшен возможный дисбаланс связки ростверки–свая.

Тогда между сваями прокладываются ростверки на подготовленной песчаной подушке. Они могут быть деревянные, железные, из бетонных балок.

В этом случае важно не забывать о тщательной изоляции. Соприкосновение с почвой ростверков должно быть максимально защищено от окисления (а следовательно коррозии) и других негативных разрушающих последствий

Классификация по высоте

Ростверк вместе со сваями, которых под ним находятся, могут располагаться по-разному. Если учитывать положение относительно уровня грунта, монолитный ростверк может быть таких типов:

• Высокий. В этом случае верхняя часть плиты находится высоко над землей.
• Повышенный – плита немного заглублена в почву.
• Заглубленный – монолитное основание полностью погружено в землю.

Каждый из этих видов имеет свои плюсы и минусы. Однако наибольшее распространение получило высокое основание. Именно его проще всего устанавливать. Фундаменты на буронабивных сваях с монолитным ростверком не испытывают давление почвы.

Высоко расположенные плиты имеют и свои недостатки. Среди них выделяют необходимость теплоизолировать первый этаж. При установке таких конструкций не получится устроить подвал. Если это подсобное помещение необходимо, его создают в условиях загубленного или повышенного основания.

Сваи под ростверком тоже должны иметь определенное расположение. Это зависит от предполагаемого давления на плиту. Их можно разместить сплошным «лесом», или установить полосами.

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд,  иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба,  обязательно закладывают сваи в углах и  в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

• устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
• независимость возведения фундамента и зданий от рельефа местности;
• заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
• формирование свайного поля отдельно от ростверка;
• расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
• возможность строительства собственными руками без привлечения крупных механизмов;
• экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
• возможность строительства зданий сложных геометрических форм;
• высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

• невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
• ростверковый фундамент невозможно сделать в каменистых грунтах;
• для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
• проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

Ошибки при обустройстве фундамента

Нередко те, кто не имеет опыта в заложении такого вида фундамента, допускают немало ошибок, исправить которые впоследствии очень сложно или вовсе невозможно. Это:

Несвязность свай и ростверка Это очень важно зимой при промерзании грунта, когда нижняя часть грунта остывает медленней за счет наличия внизу утепленного слоя. Из-за этого может возникнуть опрокидывающая сила, которая способна вытолкнуть сваи в подпольное пространство

В таком случае может возникнуть повреждение постройки, особенно этому подвержены те здания, которые выполняются из легких материалов.
Отсутствие воздушного пространства под ростверком Если после того, как конструкция ростверка отвердеет, не убрать из-под нее слой песка, то воздействием движения грунта лента ростверка может оборваться. Для исключения такого развития событий на дно опалубки закладываются плиты пенополистирола толщиной около 15 см. Они будут своего рода амортизатором, который способен защитить подполье от промерзания и давления промерзшего грунта.

Маленькая глубина заложения сваи заложены не слишком глубоко, то вся конструкция фундамента может дать усадку, в результате которой обязательное воздушное пространство между грунтом и ростверком исчезнет. Если сваи размещены таким образом, что находятся выше глубины промерзания грунта, то они в зимнее время будут выталкиваться наружу силами почвы. Из-за того, что нагрузка потеряет равномерность, стены здания могут растрескаться или вообще разрушиться.
Ошибки при расчетах несущей способности грунта и фундамента Для того чтобы правильно рассчитать несущую способность фундамента, нужно знать тот тип грунта, на котором производится строительство. Большая несущая способность у каменистых грунтов и скальных пород, супеси и пески имеет минимальные показатели несущей способности.

Если в процессе расчетов будут допущены ошибки, то фундамент будет уходить под землю, а замедлить такой процесс весьма сложно, а в некоторых случаях и вовсе не представляется возможным.

Критерии выбора: когда свайно-ростверковый фундамент – лучший вариант

Выбор в пользу свайно-ростверкового фундамента делается в том случае, если:

• участок с большим уклоном. Устройство ленточной конструкции будет затруднено;
• имеются элементы ландшафтного дизайна, которые не хочется разрушать при строительстве дома;
• невозможно выполнить земляные работы из-за близкого расположения соседних строений;
• грунтовые воды подошли близко к поверхности. Устройство высокой подсыпки чревато значительными финансовыми тратами;
• надо сократить сроки строительства;
• на участке уже имеются инженерные коммуникации. Их наличие усложняет возведение фундамента.

ФОТО: small-house.ruВ ряде случаев свайно-ростверковый фундамент – лучший вариант.

Профессиональный монтаж свайно-винтового фундамента

Разумеется, все преимущества свайно-винтового фундамента могут проявиться лишь при грамотном расчёте будущей конструкции и профессиональном её монтаже. В этом вы полностью можете положиться на профессиональную помощь наших сотрудников.

Подготовка к монтажу и сами монтажные работы проводятся ответственными мастерами с соблюдением всех требований технологического процесса. Предварительно изучаются характеристики застраиваемого участка для того, чтобы выбрать оптимально подходящую разновидность нашей продукции для возведения максимально долговечной и надёжной конструкции.

Для оказания такого вида обслуживания наше предприятие располагает качественными материалами и всей необходимой спецтехникой, за счёт чего монтажные работы выполняются быстро и с гарантией высокого качества.

Преимущества и недостатки свайно-ростверкового фундамента

Ростверковый тип свайного фундамента имеет ряд преимуществ и недостатков, благодаря которым данный фундамент становится все более популярным:

• Относительная простая технология монтажа, который может осуществить небольшая бригада профессиональных рабочих.
• Благодаря первому плюсу снижаются затраты на возведение.
• Небольшое расходование бетона.
• Так как фундамент не будет контактировать с промерзшим грунтом, то дом не будет терять тепло.
• Уникальная технология соединения ростверка и свай не дает дому вибрировать даже при нахождении рядом с железнодорожными путями.
• Работы по установке такого фундамента можно вести в любое время года, но не при морозе ниже 10 градусов.
• На возведение фундамента не оказывает влияние уровень грунтовых вод.
• Этот фундамент, как говорилось ранее, прекрасно подходит для строительства на участках с неоднородным рельефом.
• Не нужно заранее подготавливать участок, например, снимать плодородный слой или траву, что значительно экономит время на возведение.
• Стоимость работ, которая зависит только от использованного материала.

Как и у любой технологии, у оборудования свайно-ростверкового фундамента также есть свои отрицательные черты:

• Нет возможности создать в доме подвал или цокольный этаж.
• Не подходит для домов большой массы.
• Обязателен четкий расчет количества свай, предполагаемой нагрузки в соответствии с типом грунта.
• Обязательное следование плотности армирования в соответствии с маркой используемого бетона.
• Возможен разрыв свай при давлении на них промерзшего грунта.
• Нет гидроизоляции ростверка.
• Нужно использовать для заливки бетона миксер и бетононасос.

Три вида ростверка

Прежде чем приступать к строительству, не мешало бы ознакомиться с возможными вариациями будущего ростверка, ведь мало возвести, важно – сделать это грамотно и правильно. Высокий – данный вид основания располагается от поверхности земли в 15 сантиметрах и выше

Зазор необходим для устранения воздействий морозного пучения, которое происходит в холодное время. Только представьте, если вспучившийся грунт начнет поднимать ростверк, то он вырвет из земли и сваи, в итоге – будет нарушена прочность основания. Чаще применяется на склонах или возвышения, на неровных участках

Высокий – данный вид основания располагается от поверхности земли в 15 сантиметрах и выше. Зазор необходим для устранения воздействий морозного пучения, которое происходит в холодное время. Только представьте, если вспучившийся грунт начнет поднимать ростверк, то он вырвет из земли и сваи, в итоге – будет нарушена прочность основания. Чаще применяется на склонах или возвышения, на неровных участках.

Повышенный ленточный фундамент на бетонных сваях

Заглубленный – данный тип фундамента монтируется ниже уровня земли. Не следует путать с обычным фундаментом, так как сваи все также присутствуют, только они заглубляются чуть больше. Да и слой земли, чтобы избежать морозного пучения, из-под него удаляется. Хотя со временем пустота заполняется осыпавшимся грунтом, и основание испытывает дополнительные нагрузки.

Внешне заглубленный ленточный ростверк напоминает обычный монолитный фундамент

Правильная установка заглубленного ростверка – с возведением щитов

В любом случае, каждый вид ростверка на сваях предназначается для установки фундамента на слабых почвах, для равномерного распределения нагрузки

Здесь очень важно уделить особое внимание качеству возводимых опор и самому основанию, если все работы вы решитесь выполнить самостоятельно. Не знаете, как это сделать? Ниже будет подробно описана технология установки свайно-ростверкового фундамента

Что такое свайный фундамент с ростверком?

Конструктивно свайно-ростверковый фундамент – это ряд опор, погруженных в грунт ниже точки промерзания, и связывающий их поверху «обвязкой» из стали или железобетона. На последний уже укладываются первые ряды кирпича либо бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок со стороны как дома, так и земли.

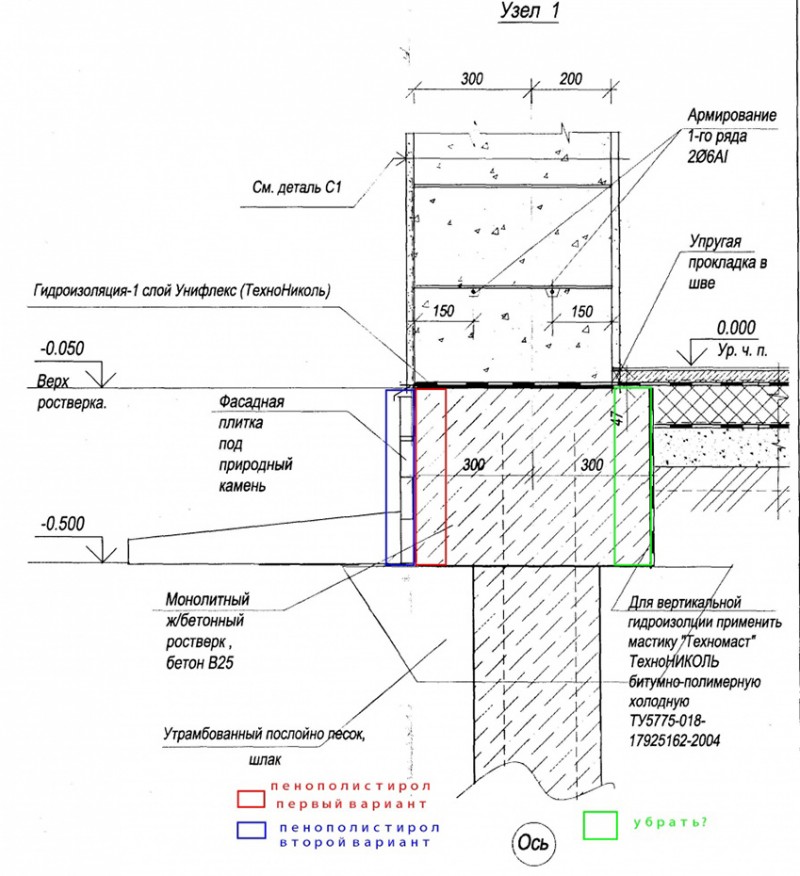

Схема фундамента

Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП -84, , , -84 и -85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

• по углам дома;
• вдоль несущих стен с выбранным шагом;
• под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

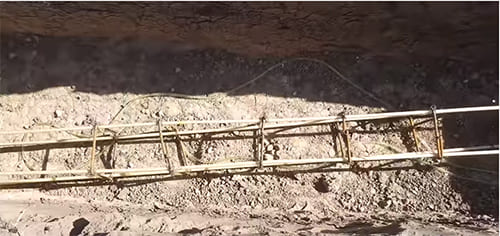

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Почему важно делать изоляцию свайного фундамента?

Каркас свайно-ростверкового фундамента следует по максимуму защитить от сырости, ветра, снега. В конечном счете, никакая коррозия не должна проникать под пол дома, в конструкцию его фундамента.

Для этой задачи есть много новых композиционных материалов для изоляции. Их можно посмотреть на строительных рынках или в интернете и выбрать подходящий вариант.

Для дополнительного изолирования, еще можно бетон прокрасить смесью строительной смолы с соляркой. Еще можно закрыть полиэтиленовой пленкой, а все металлические соединения покрыть изоляционными строительными материалами. Чтобы не было ржавчины.

Перед строительством самого дома, важно построить защиту снизу по бокам здания в виде кирпичной или иной стенки. Опять же важно все правильно рассчитать, не переборщить с защитой — выбрать такой способ, который не перегружал бы вес строения

Основные виды свайно-ростверкового фундамента

Конструктивное исполнение свайно-ростверкового фундамента может отличаться. Для его устройства могут использоваться опоры разного типа. Предлагаем познакомиться с основными видами, чтобы вам было проще сделать выбор в пользу основания конкретного типа.

ФОТО: vitoslavica.ru Исполнение свайно-ростверкового фундамента может отличаться.

По типу обвязки

Для изготовления ростверка может использоваться стальной швеллер либо монолитный железобетон. Наибольшее распространение получил второй тип. Такая конструкция способна выдержать значительную нагрузку. Если возводится хозпостройка, гараж либо каркасное строение, можно использовать металлическую обвязку.

ФОТО: superfundamentufa.ru Железобетон способен выдержать значительную нагрузку.

По типу свай

В зависимости от типа используемых опор, свайно-ростверковый фундамент может быть:

1. Винтовым. Аналогичен основанию на винтовых сваях, но имеет расположенный на опорах ростверк. Сваи металлические, имеют большой диаметр. Их нижняя часть выполняется заострённой с лопастями для удобства закручивания.
2. Буронабивным. Опоры формируются внутри асбестоцементных труб, используемых в качестве несъёмной опалубки. Оптимальный вариант при устройстве основания своими руками.
3. Забивным. Допускает использование пустотелых опор, а также цельных, изготовленных из стали, дерева, железобетона. Монтируются в предварительно подготовленные скважины, глубина которых равна трети длины опоры.

ФОТО: vitoslavica.ru Буронабивные сваи достаточно популярны.

По способу погружения в грунт

Свайно-ростверковый фундамент, в зависимости от способа погружения опор в грунт, принято делить на:

• забивной. Для забивания свай используется спецтехника;
• набивной. Сначала бурятся скважины, затем в подготовленные ямы заливается бетон;
• винтовой. Для вкручивания опор используется спецоборудование.

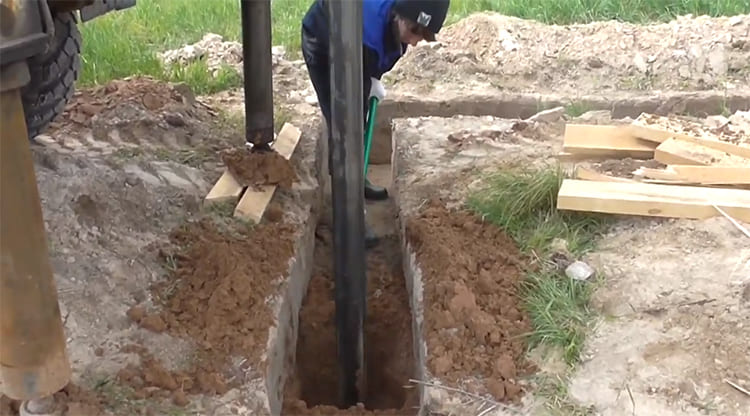

ФОТО: sdmco.ru Забивные сваи погружаются в грунт с помощью спецтехники.

Монтаж опалубки и заливка

Подготовка делится на несколько обязательных этапов:

• По всей площади строительства дома монтируется опалубка, ширина которой должна быть на 36-40 сантиметром больше ширины стен. При создании высокого и повышенного ростверка под его основанием создается подушка (состоящая из пенопласта, песка и прочих материалов). После окончательного затвердевания она с легкостью удаляется.
• Желоб опалубки также можно изготовить из щитов с таким же днищем, которые нужно поднимать до нужной нам высоты. Если ростверк включает в себя часть сваи необходимо изготовить накладки в виде уголков. То есть в дне опалубки высверливается отверстия для наших свай, куда и вставляются накладки.
• После в опалубке монтируется металлический каркас, который крепят к верхушкам свай. Собирать каркас можно прямо в опалубке, либо же можно изготовить его заранее, практического значения это не имеет. Нужно заглубить каркас как можно ниже с помощью брусков небольшой толщины. Если этого не сделать, то нижняя часть арматуры будет выступать, что влечет за собой коррозию.
• Каркас закрепляется в подвесном состоянии с помощью прутков свай и верхних распорок. Обязательно убедиться в том, чтобы состояние металла было неподвижное, иначе бетон сдвинет его.

Бетонирование

Бетон, залитый в опалубку обязательно нужно утрамбовать (используя обычную трамбовку или электровибратор, если таковой имеется). Спустя 4—5 часов после заливки необходимо смочить опалубку, а также открытые местности бетона водой и накрыть пленкой. Фундамент будет готов, к эксплуатации спустя 28—30 дней.

Преимущества и недостатки свайно-ростверкового фундамента

Выбор в пользу фундамента на сваях определяется геологическими условиями местности и особенностями возводимого здания. При сопоставлении плюсов и минусов, характеризующих данный вид основания, перевес в пользу первых очевиден. К достоинствам свайно-ростверкового фундамента относятся:

1. Возможность применения не только на стабильных грунтах, но и на вспученных и слабых, а также при резких перепадах рельефа, высоких грунтовых водах, вечной мерзлоте.

2. Высокая экономичность расходных материалов и меньшие финансовые затраты по сравнению с другими типами оснований.

3. Отличные технические характеристики: прочность, надежность, а также устойчивость к химическим, физическим и биологическим воздействиям.

4. Независимость монтажа от погодных условий, в частности от низкой температуры воздуха.

5. Подготовительный этап не требует выравнивания грунта, рытья котлована.

Так как сваи могут держать строение практически на любых грунтах, их нередко используют в регионах с обильными паводками. Вода не доходит до постройки и не разрушает ее. В этом случае материал основания и стен сохраняет свои качества, а период эксплуатации дома может доходить до нескольких десятков и сотен лет.

Отрицательные моменты ограничивают применение фундамента с оголовком. Во-первых, такой тип основания не подходит для каменистых почв. Во-вторых, усложняется строительство и обустройство цокольных и подвальных помещений. В-третьих, для расчетов и самого процесса монтажа ростверка необходимо обладать профессиональными навыками. Кроме того, заниматься устройством свайного фундамента с ростверком вручную не всегда возможно. Нередко эта работа требует специальной строительной техники.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

• B – минимально допустимая высота для опоры пояса;
• M – вес конструкции сооружения без учета используемых опор;
• L – длина пояса;
• R – прочность грунта у поверхности земли.

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Сортамент стальной арматуры

Вид арматуры	Длина пояса, м	Диаметр, мм
Продольная (рабочая) арматура	До 3	от 10
Свыше 3	от 12
Горизонтальная арматура (поперечная)		от 6
Вертикальная арматура	До 0,8	от 6
Свыше 8	от 8

Обвязка или свайный ростверк?

Фундамент – это группа свай, объединённая жёстким ростверком, который воспринимает вертикальные и горизонтальные нагрузки, изгибающие моменты.

Такое определение прописано в актуализированной редакции СНиП 2.02.03-85 «Свайные фундаменты».

Главное, что надо понимать: устройство безростверковых свайных фундаментов недопустимо.

Расчётная нагрузка на сваю определяется с учётом веса ростверка и всего здания, поэтому проектом (в соответствии с СП 22.13330.2011 «Основания зданий и сооружений») его материал определяется одновременно с видом свай.

Если используется слово «обвязка», то оно применимо к сваям как основе лёгкого сооружения из бревна, бруса, каркасного здания.

Выражение «обвязка свайного фундамента брусом» означает, что ростверком в конкретном случае служит нижний венец дома, жёстко связанный со сваями.

Технология строительства: основные этапы

Чтобы свайно-ростверковый фундамент смог выдержать эксплуатационную нагрузку, при выполнении монтажных работ следует тщательно соблюдать технологию. Предлагаем познакомиться с основными этапами и их содержанием.

Разметка и земляные работы

До начала строительных работ на участке выполняется подготовка территории. Если имеются насаждения или камни, мешающие формированию основания, их удаляют. Грунт выравнивается. Наносится разметка. Для определения положения опор свайно-ростверкового фундамента используются колышки с ниткой. Выясняется место наружной и внутренней стены. Контролируются положения диагоналей.

После выполнения разметки производятся земляные работы. Прокапывается траншея под ростверк. Её ширина зависит от назначения возводимого строения. Для жилых домов – 0,8 м, для хозпостроек – 0,25 м. Глубина траншеи – 0,7 м, отверстий под столбы 0,2–0,3 м. Сверлятся лунки под опоры. Делается это с помощью подходящего инструмента или спецтехники.

Земляные работы выполняются по предварительно выполненной разметке

Формирование песчаной подушки

Геометрия подготовленной траншеи контролируется с помощью уровня. На дно укладывается песчаная подушка толщиной не меньше 0,2 м. Для её формирования используется песок крупной фракции.

Песчаная подушка должна иметь достаточную толщину

Обустройство опалубки

Установка опалубки производится на подготовленное основание. Ширина ростверка должна быть больше толщины стен. В процессе сборки щиты следует надёжно зафиксировать, чтобы избежать смещений под массой залитого раствора.

ФОТО: skb44.ru Опалубка монтируется по всему периметру.

Монтаж свай

Выполняется монтаж свай выбранным способом. Опоры должны погружаться на достаточную глубину, чтобы исключить их смещение под действием неблагоприятных факторов.

Опоры должны располагаться вертикально

Заливка ростверка

После установки опор производится заливка ростверка. Для этого:

Иллюстрация	Описание действия
	Формируется два пояса из ребристой арматуры.
	Армирующие элементы устанавливаются в соответствующие места. Они должны обеспечить равномерно повышение прочности ростверка.
	Производится послойная заливка бетонной смеси. Состав равномерно перемешивается по объёму для исключения скопления пузырьков воздуха.
	Бетон накрывается плёнкой, чтобы предотвратить его растрескивание в процессе застывания.
	После застывания бетона, опалубка разбирается. Контролируются геометрические параметры сформированного ростверка.

Утепление и гидроизоляция

Чтобы в доме было тепло и комфортно, по всему периметру возводимого дома выполняется гидроизоляция и утепление свайно-ростверкового фундамента. Чаще всего для этого используется пенопласт и монтажная пена.

Открытое пространство стоит утеплить

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.
