Искрогаситель на дымоход: безопасность превыше всего

Как сделать на дымовые трубы искрогаситель?

Сделать своими руками искрогаситель очень просто, для этого не придется покупать дорогие материалы либо инструменты, практически все необходимое наверняка есть в запасе у рачительного хозяина дома. Перед работой только необходимо точно определиться с конструкцией будущего устройства, снять все размеры с дымовой трубы, нарисовать эскиз с соблюдением всех размеров, по которому и будет вырезаться металл, собираться сам искрогаситель.

Для того чтобы сделать искрогаситель для трубы своими руками, необходимо приготовить простейшие инструменты и материалы:

Устройство искрогасителя.

• металлические прутки с диаметром до шести миллиметров (лучше всего в один мм, чтобы газы могли свободно проходить через решетку). Вместо прутков можно использовать кусок металлической сетки;
• лист металла с толщиной от одного миллиметра;
• болгарку, ножницы по металлу;
• простой карандаш, линейку;
• стальные заклепки (алюминиевые не дадут надежной фиксации);
• сварочный аппарат и струбцины для крепежа материала перед сваркой.

Все работы лучше проводить на горизонтальной поверхности, предварительно снять размеры с дымовой трубы. Рекомендуется сразу определиться с конструкцией, нарисовать эскиз с точными размерами, который будет необходим при раскрое материала, сборке самого устройства для установки на дымоход.

Процесс установки искрогасящего оборудования очень прост:

1. Сначала рисуется эскиз для будущего устройства.
2. После этого сталь толщиной до 1 мм раскраивается согласно проекту (зависит от размеров самой дымовой трубы).
3. Металлическая сетка с ячейками в 5 мм также раскраивается согласно размерам установленной дымовой трубы. Делать это можно при помощи приготовленных кусачек либо ножниц по металлу.
4. Труба с диаметром, подходящим для печной трубы, отрезается таким образом, чтобы из нее получилось основание для установки сетки.

Далее работы по изготовлению искрогасителя включают в себя:

1. Прутки, которые размещаются параллельно друг другу на сетку, оставляя часть для крепления к трубе. Прижимаем их молотком, все стыки привариваются сварочным аппаратом.
2. Полученной сеткой надо обтянуть трубу, прижать струбцинами. По сетке надо постукать молотком – таким образом с металла снимется напряжение.
3. После изгиба все края и стыки привариваются.

Можно брать уже готовый, приобретенный ранее кусок сетки, которая крепится к трубе-основанию таким же образом.

https://youtube.com/watch?v=IhD_aqRbQLM

Монтируем дефлектор и крепим готовый искрогаситель

Теперь для трубы делаем дефлектор. Из листа металла вырезаем козырек в виде окружности, сгибаем его (все сгибы крепятся сверху клепками), получаем небольшой конус с диаметром, большим, чем диаметр основной трубы. Это и будет наш козырек.

К сетке и основанию искрогасителя дефлектор крепится при помощи металлических полос, привариваемых либо фиксируемых обычными стальными клепками. Готовый искрогаситель можно устанавливать на дымоходы, используя для этого различные варианты крепления (зависит от материала самой дымовой трубы). Это могут быть саморезы, болты, необходимо предусмотреть возможность демонтажа для .

Искрогасители являются дополнительным элементом, которым комплектуются трубы для защиты зданий от возгораний, ставятся они на верхней части дымовых труб. Это специально установленная сетка и дефлектор, которые не дают искрам попадать на поверхность кровли. Все они, проходя через решетку, просто гасятся о ее ячейки.

Рекомендуют установку такого устройства делать для бань, саун, при покрытии дома легковоспламеняющимися материалами. Кроме того, искрогаситель препятствует попаданию в трубу птиц, посторонних материалов, веток и прочего мусора, что значительно сокращает частоту прочистки дымовых труб. Установка искрогасителя обеспечивает максимально возможную безопасность. Сделать такое устройство можно и своими руками, для этого необходимы простейшие материалы и инструменты, сам монтаж занимает минимум времени.

Виды искрогасителей

Сегодня можно встретить искрогаситель на дымоход самых разных конфигураций. Они могут отличаться по конструктивным особенностям, форме изготовления и прочие. Но, выделяют две основные модели искрогасителя на дымоход:

1. Металлический кожух.
2. Искрогаситель в форме дефлектора.

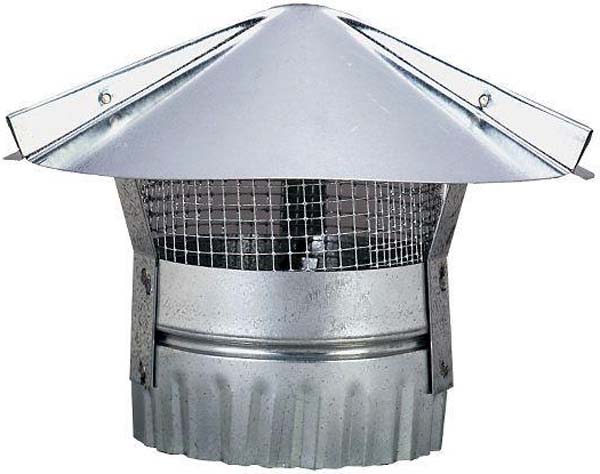

Простой металлический искроуловитель

Как понимаете, главное требование применимое к любому из подвидов – это не препятствование нормальной тяги. Отработанные газы, продукты горения, должны свободно покидать канал, не задерживаясь и не встречая никаких преград. Кроме того, пламегаситель должен тушить абсолютно все искры, не позволяя ни одной разлететься и попасть на крышу.

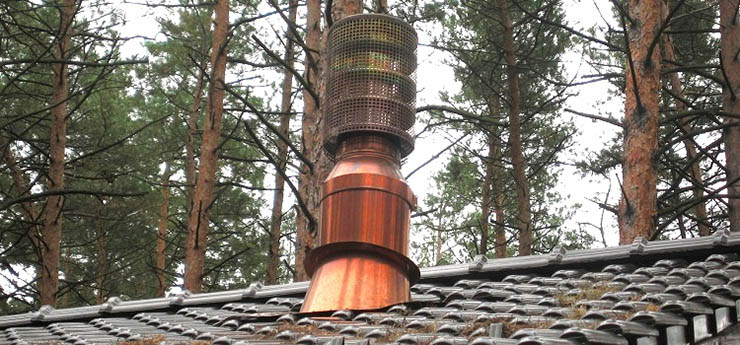

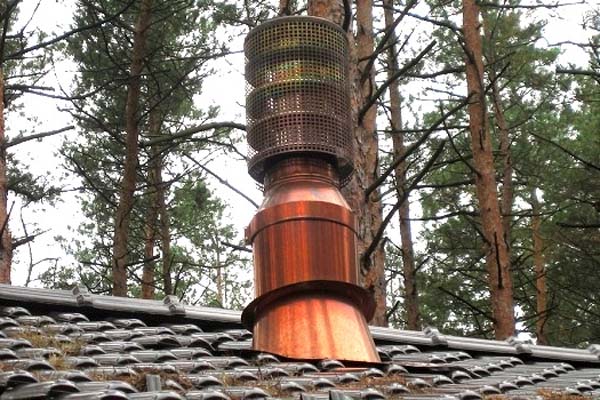

Искрогаситель в форме дефлектора

Также учитывайте и особенности размеров устройств, главное требования в этой части – это соответствие пропорции самой трубы. То есть меньшего диаметра и большего не будут выполнять возложенных функций.
Минимальный диаметр цилиндра детали искрогасителя не должен быть меньше 80 мм, а максимальный не более 550 мм. Конечно, для расчета лучше пользоваться специальной таблицей, в интернете сейчас много чертежей, схем, где приведено соответствие диаметра канала к размеру прибора.

Обратите внимание, для бани своими руками, подбирать диаметр нужно обязательно такой же, как у самого канала. Это особенности прямой конструкции трубы

Другие конструкции искроуловителей

Иногда хозяева бани приспосабливаются другими методами улавливать вылетающие из дымохода искры. Наиболее распространены следующие методы:

• Сверху на дымоход бани надевают кусок трубы с заваренным торцом. Сбоку на оголовке прорезают сваркой или сверлят отверстия. Через них будет выходить дым.
• Простейшая конструкция для бани состоит из сетки, вваренной внутрь изголовка дымохода. Но такой вариант неудобен, так как со временем забитую сажей сетку придется вырезать для замены.
• Если расположение бани находится в ветреном регионе, на оголовок дымохода можно установить качественный дефлектор. При отсутствии ветра таким дымоходом пользоваться нельзя из-за отсутствия тяги.
• Проще всего своими руками сделать дымоход с коленами. Идущий по изгибам трубы дым отдаст дополнительное тепло внутри бани, и уменьшить количество вылетающих искр.

Как видно, изготовить искрогаситель для своей бани своими руками довольно просто и под силу каждому.

Как собрать искрогаситель, можно посмотреть в следующем видео.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Это интересно: Претензия в управляющую компанию: изучаем вопрос

Современные виды искрогасителей

Конструкций современных искрогасителей – множество. Но наиболее распространены два их вида:

• В виде крыши, по которой идет сетка.
• Со стенками из металлической сетки и с дефлектором.

Основные составляющие искрогасителя: сетка, закрывающая крыша и искрогасящая крышка.

А вот как работает искрогаситель? Достаточно просто: дымовые газы проходят через канал трубы, сталкиваются с препятствием в виде крышки, изменяют направление и выходят через металлическую сетку. Именно об нее и гасятся возможные искры. В любом случае искрогаситель просто необходим для прямых дымоходов с высокой температурой и достаточно сильной тягой – а это всегда дымоходы бань и саун.

Техническое обслуживание систем искроулавливания

Как и любой, самый простейший механизм искрогаситель нуждается в проведении регламентных работ, которые заключаются в следующем:

1. Осмотр на целостность всей конструкции. Не реже 1 раза в год.
2. Очистка основных компонентов и узлов от сажевых и иных отложений. Два раза в год.
3. Внеплановые осмотр и очистка. Например, в местностях с обилием тополя обыкновенного, пух этого дерева, в состоянии забить сетку искрогасителя до состояния плотного волокна. Помимо ухудшения тяги такая насадка еще и пожароопасна. Проводить такие работы необходимо по мере возникновения объективной необходимости и конкретными сроками не регламентируются.

Чистка

Банный дымоход чистят как минимум два раза в год – весной и осенью. На это есть ряд причин: образовавшийся конденсат, попадание в трубу посторонних предметов, но зачастую дымоход чистят от сажи и копоти. Последнее зависит от вида используемого топлива: специальные брикеты или евродрова замедляют накопление сажи, а вот древесное топливо способствует увеличению частоты чисток.

На сегодняшний день существует три популярных способа чистки дымохода. Традиционным средством очищения дымовой трубы считается ерш, который можно купить в любом хозяйственном магазине или сделать из подручных материалов.

Чтобы смастерить это нехитрое приспособление, вам понадобится метла с прутьями из пластика, шайба, саморез и трос длиной полутора или двух метров с грузом в два-три килограмма. Процесс изготовления ерша выглядит так:

• Прутья метлы помещают в кипяток, чтобы размягчить, затем разгибают их в разные стороны и равномерно распределяют.

• Фиксируют разогнутые прутья при помощи шайбы и самореза.

• В основании ерша скобами крепят трос с грузом.

• Завершающий этап – подгон размера, ведь ерш должен быть немного больше дымохода. Правильно определить размер поможет шаблон, вырезанный из картона.

Чистка дымохода ершом очень проста. В дымоход опускают груз, затем ерш, и далее чистят трубу поступательными движениями. Еще одним «домашним» средством очистки является шланг.

Народные средства вроде картофельных очисток или горючего топлива также отличаются простотой и эффективностью. В первом случае в раскаленную печь забрасывают ведро картофельных очисток (можно и меньше – все зависит от внутренних размеров печи). Выделившийся из очисток крахмал вступает в реакцию с сажей и она самоустраняется в течение двух-трех дней. Правда, специалисты советуют еще раз почистить дымоход ершом или шлангом.

Топливо высокой горючести представляет собой сухие осиновые дрова. Открываете поддувало, задвижку дымоходной трубы, дверцу камеры сгорания и в течение двух-трех часов поддерживаете огонь. За это время сажа и копоть выгорают полностью. Для такой очистки дымоход должен выдерживать температуру больше тысячи градусов.

Набирают популярность современные жидкие и твердые химические средства, которые помещают в топку вместе с дровами или углем. Они быстро прочищают дымоход, доступны, недороги и безопасны.

Простые схемы искрогасителей

Конечно, при желании всегда можно просто пойти на рынок и купить готовое устройство, предварительно измерив габариты дымоходной трубы, а потом установить его – но такой искрогаситель на трубу бани обойдется немного дороже. К тому же, конструкция искрогасителя довольно проста, поэтому собрать ее в домашних условиях будет едва ли не проще.

Одна из самых простых схем, которые можно сделать – это заглушка, в которой высверлены отверстия. Очень важным аспектом в данном случае является грамотный выбор диаметра заглушки – ее сечение должно быть немного больше диаметра дымохода, на который она будет устанавливаться. Это требование обусловлено тем, что собранное приспособление надевается на трубу сверху.  «Как сделать сетку на трубу для камней в бане – теория и практика».

Изготовить такую конструкцию очень просто, но без проблем не обошлось. Самой большой из них является расчет количество и размеров отверстий, которые будут высверливаться в заглушке. Если провести расчет неправильно, то тяга дымохода снизится. К тому же, такая наружная заглушка со временем покрывается нагаром, и в помещение попадает неприятный запах.

Другой вариант, который тоже нередко используется из-за своей простоты – искрогаситель из металлической сетки, смонтированной на трубе при помощи хомута. Эта конструкция также не лишена недостатков: во-первых, на сетке очень скоро отложится критическая масса сажи, и тяга основательно снизится, а во-вторых, эффективность такого искрогасителя сама по себе не очень высока.

Монтаж искрогасителя

При монтировании устройства важно подобрать размеры сечения. Они должны совпадать с замерами дымоходной трубы

Искрогаситель можно вставить прямо внутрь дымохода. Это самый простой способ, который не требует дополнительной фиксации. Но он не слишком надежный, поэтому лучше воспользоваться другим вариантом.

Для этого готовый искрогаситель надевается на дымоходную трубу и фиксируется с помощью хомута. Такое изделие нужно регулярно чистить от нагара и копоти. Следовательно, искрогаситель должен быть установлен так, чтобы его можно было легко снять. При этом специалисты категорически запрещают приваривать конструкцию к дымоходу.

Создание искрогасителя дефлекторного вида

Дефлекторные конструкции по сравнению с сеточными моделями искрогасителей более эффективны. Большой популярностью пользуется дефлектор Цаги с фартуком, обеспечивающим улавливание горячих раскаленных частиц. Для его создания надо:

1. Раскроить картонный шаблон предполагаемой конструкции. Он понадобится при раскройке металла.
2. Измерить диаметральный размер дымоходной трубы.
3. Внутренность искрогасителя представляет собой трубу с диаметром больше дымоходного. Если нужной заготовки нет, ее необходимо сделать ил листа нержавейки.
4. Верхний край создаваемой гильзы раскатать, так как его диаметральный размер должен превосходить нижний.
5. Из куска трубы сделать кожуховую оболочку. Используя пластины из металла прикрепить ее к гильзе.
6. На шестисантиметровом расстоянии ниже кожуха прикрепить фартук, диаметр которого превосходит кожуховый. В противном случае искрогаситель окажется бездейственным. По внешнему виду деталь напоминает изогнутую тарелочку, которая и служит главным компонентом, отвечающим за поимку раскаленных частиц.
7. В фартуке необходимо проделать специальные отверстия, по которым будет в дальнейшем сливаться накопившаяся вода.
8. Над верхней кожуховой стороной прикрепить крышку, используя заклепки. Для них заранее в нужных местах просверлить необходимое количество отверстий.
9. Закрепить созданное искрогасительное приспособление на трубе. Обязательно надо проверить прочность конструкции, чтобы она могла выдержать сильные порывы ветра.
10. Обеспечить дополнительную прочность и стойкость можно, прикрепив несколько прокатанных ребер жесткости.

Кунсткамера

• Котёл вышел на рабочий режим, то есть по трубе шли горячие газы с расчётным расходом, далее горелка резко погасла — вентилятор остановился, газ продолжил двигаться по инерции, соответственно оставил за собой зону разряжения. Котел запускали в нарушении режимной карты, без предварительного прогре… подробнее
• Фото 1.  Теплоизоляция в виде мягких минераловатных матов плотностью  25 кг/м3 вместо 120 кг/м3 согласно проекту. Фото 2.   Отсутствие конденсатоотводчика в нижней части вертикального газоотводящего ствола котла. Фото 3.  Посторонние предметы на диафрагме взрывного к… подробнее
• Замечания по проекту

  Форма несущей решетчатой башни не соответствует требованиям СП 43.13330.2012 «Сооружения промышленных предприятий. Актуализированная редакция СНиП 2.09.03-85». Применение данного конструктивного решения (жесткие подкосы в виде системы объемных ферм) являе… подробнее

• 1. Принятые проектные решения раздела «КМ» не соответствуют требованиям СП 43.13330.2012 «Сооружения промышленных предприятий. Актуализированная редакция СНиП 2.09.03-85»: – форма несущей вытяжной решетчатой башни не соответствует требованиям п.п. 9.4.8, 9.4.11; … подробнее
• Единственная причина, которая способна вызвать растягивающие напряжения в стенке, расположенным вдоль образующей цилиндрической поверхности, является вода. Вода при превращении в лед увеличивает свой объем на 9,05%. Разрывы бесшовных труб, как они выглядят на фото характерны для повреждений при м… подробнее
• Данный расчет дымовой трубы нельзя признать достаточными и достоверными, так как: – не приведен сбор нагрузок в соответствии с требованиями п. 7-14 СП 20.13330.2011 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*»; – не приведены сочетания… подробнее

Отличительные свойства

Устанавливая искровой гаситель на дымоход бани, необходимо знать какими главными особенностями обладает это приспособление:

1. Монтаж искроуловителей целесообразен только в банях, отапливаемых твердотопливными печами. Вид не имеет значение.
2. По боковым поверхностям приспособления устанавливается сетка. Размер ячеек не более пяти миллиметров. При больших площадях отверстий существует вероятность просачивания через улавливатель раскаленных частиц. Слишком маленькими их делать тоже нецелесообразно, так сетка будет быстро загрязняться. Происходит препятствование прохождению дыма, что может привести к скоплению едких паров внутри парилки.
3. Установка искрогасителя обязательна при наличии кровли из легковоспламеняемых материалов.
4. Монтаж приспособления обязателен при расположении дымохода в прямолинейном направлении. Условие касается бань, саун.
5. Устанавливается для обеспечения защиты дымохода от гнездования птиц и постороннего мусора.
6. Сетка улавливателя подвергается частой чистке, так как все несожженные при топке частицы оседают на ней. Особенно тщательного ухода требует искрогаситель при использовании в качестве топлива смолистых поленьев.

Все перечисленные отличительные свойства искрогасителей характеризуют это приспособление, как один из главных элементов, отвечающих за пожарную безопасность.

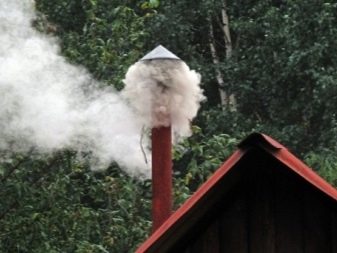

Искры из трубы бани: что делать

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Внимание! Экспериментировать с тягой надо аккуратно. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

Строение и принцип работы искрогасителя

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

1. После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
2. На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
3. Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

Модели искрогасителей

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

1. Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.
2. Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
3. Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

На трубу чаще всего надевают динамическую модель. Однако даже такой оголовок для бани имеет разные модификации.

Самым простым по конструкции считается модель в виде кожуха. Основная его задача – улавливание искр. Больше от кожуха не стоит ничего ожидать. Сложнее устроен дефлектор. Искрогаситель оснащен дополнительным элементом для перенаправления воздушных потоков. У некоторых моделей флюгер вращается. Кроме гашения искр, дефлектор усиливает тягу в трубе.

Это интересно: Пол в курятнике своими руками — это надо знать

Встроенные системы отвода искр

Не секрет, что твердое топливо, которым отапливают банные печи, может обладать разным качеством. Довольно часто его горение приводит к появлению множества искр, то есть раскаленных несгоревших частиц, стремительно направляющихся вверх с потоком горячего газа. Эти искры перемещаются по дымоходной трубе и с огромной скоростью вылетают наружу, а затем разлетаются по всем сторонам.

Оказавшись снаружи, искры могут попасть на кровельную конструкцию или ее отдельные деревянные элементы. А при наличии сильного ветра они способны привести к возгоранию сухих листьев, травы или хвои, что повлечет непоправимые потери. Вовремя принятые меры — залог успешной защиты от пожаров.

В этом видео вы узнаете, как сделать искрогаситель:

Чтобы погасить искры, достаточно разместить в дымоотводной системе специальные детали с высокой теплопроводностью. При контакте с ними раскаленные частицы лишатся своего теплового потенциала, медленно охладятся и станут безопасными. Кстати, во многих современных печах для бани уже предусмотрены специальные узлы с функцией быстрого искрогашения.

Принцип работы подобных механизмов очень простой:

1. Воздух проникает в печку через специальную дверцу, а в топочную камеру — через колосниковую решетку.
2. Топливо сгорает, разогревая каменку.
3. В итоге горячие продукты сгорания проходят через специальный «лабиринт» из перемычек, где происходит активная теплоотдача. В результате под действием центробежных сил искры вырываются из общего потока, разбиваются о стенки камер и гасятся.

Но важно понимать, что в этот момент печь уже разогревается до высоких температур, поэтому полностью избавиться от искр зачастую невозможно. Нередко хозяева применяют изогнутые конструкции дымоходов, так как на прямых участках вероятность выбросов искр максимальна

В этом случае принцип работы остается аналогичным предыдущему — изменяется направление потока искр со стенками дымоотводной системы.

Данное устройство имеет простую схему работы

Популярные модели

Искрогасители для дымохода бывают разными. Выделяют два основных вида, которые используются чаще всего:

1. Искрогаситель-кожух. Такие приборы часто создают своими руками из подручных средств.
2. Искрогасители-дефлекторы. Такие модели предназначены не просто для того, чтобы гасить твердые частицы. Они усиливают тягу в дымоходе путем перенаправления потоков ветра.

Искрогаситель-кожух

Искрогасители-кожухи пользуются популярностью благодаря простоте конструирования. Можно собственноручно сделать отверстия в трубе или присоединить к ней насадку-сетку. Отрицательным свойством такого устройства является необходимость периодической ревизии искрогасителя.

Сетка и перфорации быстро забиваются. На них оседают продукты горения и тяга постепенно снижается. Это обуславливает необходимость часто прочищать такой искрогаситель. Есть модели кожухов, которые продаются уже в собранном виде, их нужно только присоединить к дымоходу.

Искрогаситель-дефлектор

Искрогасители-дефлекторы более современные устройства. Они имеют эстетичный вид и не снижают тягу в трубе. Такие искрогасители могут оснащаться сетками и перфорациями.

Отличительной особенностью такого устройства является наличие места сужения. Оно способствует увеличению тяги внутри искрогасителя. Такой феномен подчиняется закону Бернулли: в местах с меньшим сечением трубы увеличивается скорость потока, при этом снижается его давление. Снижение давления приводит к увеличению тяги.

Место сужения может находиться в любой части искрогасителя. Существуют разные модели. Некоторые из них по строению напоминают искрогаситель-кожух, но отличаются лучшей аэродинамичность.

Отрицательные свойства таких искрогасителей те же: их сеточки и перфорации быстро забиваются твердыми частицами. Эта проблема была решена в Центральном аэрогидродинамическом институте (ЦАГИ). Искрогасители, которые там конструировали, носят название института.

Искрогаситель-дефлектор ЦАГИ включает в себя:

• Нижний цилиндр — патрубок. Он является продолжением трубы дымохода.
• Место сужение между патрубком и диффузором.
• Диффузор — расширенная часть искрогасителя.
• Крышка-зонтик. Она защищает устройство от осадков и крепится на расстоянии от диффузора с помощью ножек.
• Наружный цилиндр или обечайка. Это цилиндр большого диаметра, который крепится снаружи к искрогасителю и способствует перераспределению газов вверх и вниз.

Такой искрогаситель позволяет тушить горячие частицы и усиливать тягу. Он не способен задерживать копоть.

Рейтинг производителей

Большинство покупателей отдают предпочтение легким и простым в монтаже конструкциям из нержавеющей стали. Судя по отзывам, лидирует продукция трех отечественных производителей: Ferrum, «Ферингер» и Craft.

«Ферингер» специализируется на изготовлении изделий из термостойкой черной стали. 3-миллиметровая толщина и способность выдерживать высокие температуры (до 600 градусов) позволяет устанавливать трубы внутри парильного отделения. Эти дымоходы долговечны, не темнеют от жара, их безопасно проводить через перекрытия.

Заводы Ferrum и Craft специализируются на производстве дымоходов из нержавеющей стали. Разница в том, что Ferrum выпускает и нержавейку, и оцинкованную сталь. При этом первая предназначена для одноконтурных и внутренних стенок двухконтурных дымоходов, а вторая – только для внешней трубы сэндвич-дымохода.

Стальные изделия Craft устойчивы к агрессивному воздействию окружающей среды. Содержащиеся в них молибден, титан и никель делают дымоход устойчивым к коррозии и окислению, высоким и низким температурам, а также повышают его прочность.

Порядок изготовления искрогасителя и его установка

Для того, чтобы сделать сферический искрогаситель на дымоход своими рукамипонадобятся следующие материалы и инструменты:

• лист металла (нержавеющая сталь или алюмоцинк) толщиной от 0,5 до 1 миллиметра;
• прутки из металла диаметром 1-6 миллиметров или кусок металлической сетки;
• стальные заклёпки (алюминиевые не позволят надёжно зафиксировать детали);
• карандаш;
• ножницы по металлу;
• линейка;
• болгарка;
• струбцины;
• сварочный аппарат.

В первую очередь, нужно определиться с эскизом устройства и сделать чертежи. Подбираем диаметр нижней трубы так, чтобы она плотно села в дымоход. Параллельно друг другу размещаем металлические прутья, на которые кладём сетку. Стык прихватываем сваркой. Получившейся сетчатой пластиной обтягиваем трубу, края свариваем после изгиба. Из листа металла можно дополнительно вырезать козырёк и приварить его к концам прутков.

Такой искрогаситель легко сделать самому, главное сделать правильный чертёж. Если нет навыков сварщика — не беда, можно заменить сварку на крепление болтами или саморезами

Стыки сварки обязательно зачищаются болгаркой. В некоторых местах можно вместо сварки использовать заклёпки. Если материал кровли относится к легко воспламеняемым материалам, обязательно нужно прикрепить пластину, на которую будут падать искры.

Чтобы в процессе установки искрогасителя не было проблем, диаметр входной трубы подбирается в соответствии с размерами дымохода. Самый простой вариант – труба искрогасителя очень плотно вставляется в дымоход. Она может также крепиться с помощью саморезов или болтов. Сварку нельзя использовать, поскольку большинство конструкций требует периодической очистки от сажи.

Искрогаситель – это не только защита дома и участка от возгораний, но и элемент декора. Можно сделать украшение на крыше в одном стиле с флюгером и водостоками

Искрогаситель – простое устройство, которое надёжно защищает здания от возникновения пожара. Вариантов конструкций много. Выбор нужно делать с учётом вида топлива и тяги. Сетчатый искрогаситель, забившись сажей, может снизить тягу, а вот типа дефлектора Цаги, наоборот, её усилит.

Значение искрогасителя

Зачастую для растопки банных печей используют твердое топливо. Порой наблюдается различие в качестве материала, что приводит к искрообразованию. Искра представляет собой раскаленную частицу, несгоревшую при растопке. С потоком раскаленных газов она направляется вверх по дымоходной трубе и вылетает наружу.  Такое явление может привести к неприятным последствиям.

Искры очень часто приземляются на крышу или деревянные элементы строения. Ветром их может разнести на несколько метров вокруг, что приводит к появлению очагов возгорания. Сухая листва, хвоя, трава, сено, окружающие сооружения, деревья – все это может загореться от одной искры. Для погашения раскаленной частицы надо обеспечить ее контакт с элементами и поверхностями, обладающими большим уровнем теплопроводности. Так раскаленная искра потеряет тепловой потенциал еще во время своего движения по дымоходной трубе. Другими словами, она просто потухнет.

Для достижения преждевременного ослабления искрового теплового потенциала сверху трубы устанавливается искрогаситель. Этот элемент позволяет поймать искры при выходе их наружу. Правильно сделанный и установленный пламегаситель снижает риск возникновения пожара бани (сауны), окружающих построек.

Монтаж искрогасителей имеет ряд преимуществ:

1. При расположении поблизости горючих материалов обеспечивает защиту от возгорания.
2. Предотвращает попадание искры на кровлю, в особенности, если она сделана из легковозгараемых материалов, на ней скапливается большое количество листьев.
3. Закрывает дымоходную трубу от попадания атмосферных осадков, листьев, птиц, которые часто любят в ней строить гнезда.
4. Способствует снижению сопротивления, что исключает обратную тягу и увеличивает тяговую силу дымохода.

Пошаговые инструкции

После выбора модели искрогасителя можно начинать прорисовывать его на бумаге, учитывая заранее составленные параметры. Для работы используется бумага, циркуль, карандаш и линейка

Чертеж создается в реальную величину с соблюдением осторожности — его будут использовать в качестве прототипа готовой конструкции

По по краям добавляют еще 1−2 сантиметра. Они нужны для соединительных элементов. Дальше остается вырезать прототип ножницами и собрать его, чтобы получить базовое представление о будущем изделии.

На следующем этапе можно приступать к вырезанию деталей искрогасителя. В их числе зонтик, полоски-держатели, сеточный цилиндр, а также кусок трубы с оптимальным диаметром. Далее составляющие собирают с помощью заклепочника. При отсутствии инструмента придется прибегнуть к сварочной установке.

При монтаже искроуловителя с дефлекторными функциями для начала нужно собрать дефлектор для дымохода, а на расстоянии 6 см от нижнего края пробурить соединительные отверстия с «юбкой». Некоторые мастера отказываются от изготовления искрогасителя и выходят из ситуации, изменяя конфигурацию дымохода. Для этого следует определить тип и форму трубы, а затем приступать к выполнению следующих манипуляций:

1. Если труба изготовлена из металлического листа, то в ней нужно проделать отверстия в верхней части, а оголовок плотно закрыть крышкой.
2. При обустройстве квадратных дымоходов их просто закрывают сеткой сверху.
3. Для уменьшения тяги можно применить простой метод — прикрыть задвижку.

Первая методика считается наиболее сложной, она имеет массу недостатков. К ним относится быстрое забивание отверстий сажей и необходимость частой прочистки цилиндра, поэтому специалисты рекомендуют использовать другие варианты, в которых искрогаситель легко демонтируется.
