Схема подключения выключателя света, подробная пошаговая инструкция

4 Как подключить выключатели с подсветкой

Вы, наверное, не удивитесь, но подключать выключатели с подсветкой нужно абсолютно таким же образом, что и без неё. Сложностей нет – если вы уже разобрались в этой теме, вы легко справитесь и с такой задачей.

В подключении нет никаких отличий, а дополнительная цепь светового индикатора не влияет на сам процесс.

Напомним ТБ при монтаже такого рода устройства.

1. 1. Заводим фазу на выключатель. Это нужно сделать для последующего отсутствия напряжения на контактах патрона.
2. 2. Ноль и землю вести напрямую на люстру или светильник.

Главное – внимательность при работе. Она должна быть максимальной. Напряжения в проводе быть не должно. Выкручивать пробки или снимать предохранитель тоже можно – видимый разрыв ничуть не навредит.

Как установить накладной выключатель

Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:

Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку. Отсоединяем рабочий механизм

Разобрали. В руках осталась лишь пластина подрозетника

На ней есть отверстия для крепления к стене. Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится. Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех. Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось. Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода. Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером. Все в порядке? Прикручиваем механизм. Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Подготовительные мероприятия

Перед тем, как приступить к подключению, необходимо подготовить все материалы и инструменты, а также осуществить несколько действий, которые нужны для безопасности электромонтажных работ.

Сначала определимся с основными моментами:

1. Способ соединения проводов в распределительной коробке: пайка либо клеммы wago.
2. Перед подключением выключателя света необходимо отключить электроэнергию в доме (либо в квартире) и убедиться в отсутствии тока в сети с помощью индикаторной отвертки.
3. Инструкция будет предоставлена пошагово, с того этапа, когда штроба будет подготовлена, а подрозетник и распределительная коробка установлены на своих местах. Подробно узнать о данных процессах Вы можете в статье: монтаж электропроводки в доме.
4. К выключателю света необходимо подключить фазный провод (L), а не нулевой (N). Это связано с тем, что напряжение проходит по фазе. При неправильном подключении проводки (если подводить ноль), во время замены лампочки Вас может ударить током.
5. Перед тем как приступать к работе, Вы должны ознакомиться с цветовой маркировкой проводов, чтобы правильно соединить жилы между собой (фазу к фазе, ноль к нулю).

Среди инструментов и материалов для подключения выключателя света Вам понадобятся:

• набор отверток (фигурная, прямая, индикаторная);
• соединитель (если пайка, тогда паяльник и припой);
• плоскогубцы;
• острый нож.

Ознакомившись со всей необходимой информацией и подготовив все инструменты, можно переходить к основному процессу монтажа!

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Принято, чтобы свет включался нажимом клавиши вниз. Это следует учитывать при установке одноклавишника.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Возможные неисправности

   Если после монтажа лампочка не загорается, то, возможно, что плохо скручены провода. Нужно проверить соединения. Для этого нет нужды проверять каждое. Начинать надо с проводов, входящих в выключатель. Берем индикаторную отвертку и проверяем, поступает ли на выключатель электричество. Прикоснемся отверткой по очереди к концам провода, входящего в выключатель. Если индикатор не горит, то неисправность в соединении с общей сетью. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию. Проверим еще раз.

   Если ток подается, а лампочка все равно не горит, то неисправность или в выключателе, или в остальной электрической цепи. Если выключатель исправен, то индикатор должен загораться при прикосновении к обоим его контактам. Если индикатор горит только на одном из контактов, то неисправен выключатель. Лучше его сразу заменить. Бракованная вещь долго не проработает. Если выключатель исправен, проверяем каждое соединение, пока не найдем неисправность.

Выключатель отключается клавишей вверх или вниз

Устройства подобного типа являются самыми простыми среди данного вида приборов. Поэтому на их примере можно легко разобраться, как подключить выключатель в домашнюю электрическую цепь.

Главное при осуществлении подключения завести через выключатель фазонесущую жилу. Таким образом обеспечить ее современный разрыв и подключение.

В этом варианте нулевая жила будет подаваться на лампочку без обрыва непосредственно с распределительной коробки.

Схема подключения двойного выключателя мало чем отличается от предыдущей схемы. Подобного типа устройства используются для одновременного подключения (выключения) двух независимых друг от друга устройств, или многоламповой люстры, для регулирования уровня освещенности помещения. Эти приборы используются в помещениях с большим количеством устройств освещения.

Для подключения люстр с таким типом выключателей используется электрокабель ВВГ 3х1,5. На разрыв заводится токонесущий проводник.

При приобретении люстры необходимо уточнять у продавца предусмотрена в ней возможность разделения лампочек или нет?

Особенности подключения устройств 220 В

Одноклавишные

Важно
В любом выключателе есть одна особенность, которую не учитывают начинающие мастера. Устройство замыкает только один провод — фазу

Это правило нужно запомнить!

В стенах домов старого фонда всегда выходят фазные провода

Двухклавишные

в двухклавишном варианте заходит один провод под напряжением, а замыкаются и размыкаются два фазных провода на люстру
Совет
Иногда начинающие мастера путают выходы под фазные провода на люстру и засовывают оба провода в одно гнездо. Это неверно. Внимательно осмотрите выключатель. Если он рассчитан на две клавиши — в нём будет три отверстия под установку провода.

отдельном материале

Снятие выключателя

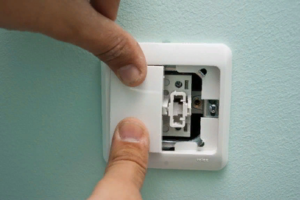

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

• Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
• После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
• Отсоединить от механизма второй кабель.
• Выпрямить провода.

На этом демонтаж окончен.

Установка изделия

Ранее мы рассмотрели правила подключения проводов от распределительной коробки, теперь необходимо закрепить корпус в стене. В данной статье мы рассматриваем монтаж скрытого корпуса. В штробах должны уже заранее быть установлены подрозетники и заведены провода.

Все что Вам нужно, зафиксировать жилы специальными винтами и аккуратно вставить сердцевину в подрозетник, как показано на фото ниже.

Фиксация контактов в корпусе

По бокам расположены 2 винтика, которые распирают фиксирующие боковые лапки. С помощью фигурной отвертки поочередно закручиваем винтики, следя чтобы корпус не перекашивался при монтаже.

Помещение в штробу

Когда сердцевина плотно «сядет» в штробе, необходимо всего лишь установить верхнюю декоративную крышку и проверить работоспособность изделия.

Завершающий шаг

Вот и вся инструкция по подключению выключателя света своими руками! Если вдруг какой-то из моментов Вам был непонятен, задайте вопрос нашим специалистам в категории «Вопрос электрику». Также рекомендуем Вам просмотреть видео уроки, позволяющие более наглядно увидеть весь процесс!

Похожий материал:

• Как правильно установить розетку своими руками?
• Как заменить электропроводку в доме?
• Как собрать распределительный щиток?

Разновидности выключателей

Производители выпускают большое количество различных коммутаторов, они отличаются друг от друга множеством признаков. Для того, чтобы разобраться, мы рассмотрим их подробнее.

Таблица 1. Виды коммутаторов по способу соединения проводов.

Вид	Описание
С зажимом и винтами	Для соединения контактов в таком приборе устанавливают зажим, который закрепляется на винты. Монтаж этого соединения осложняется, но зато получается качественный контакт. Конечно, со временем соединение разбалтывается, тогда придется затянуть винты. Считается, что подобный способ соединения подходит при наличии проводов из алюминия.
Механизмы с пружинами	Это современный вариант зажима с винтами. Здесь под пружиной находится специальная пластина, которая фиксирует оголенный провод. Благодаря чему получается качественное соединение. Впрочем, это достаточно примитивный способ монтажа. Минусом конструкции является то, что провод необходимо зажать в соответствии с правилами. Иначе устройство будет неисправным. Такие выключатели совместимы с медной электропроводкой.

 Таблица 2. Типы выключателей по методу монтажа.

Тип	Описание
Накладные	Так принято называть устройства, которые сначала накладывают на стену, а потом фиксируют. Они выглядят менее эстетично, потому что выпирают. Часто такие устройства используют при наличии наружной проводки. При этом, приборы отличаются функциональностью, простотой монтажа.
Встроенные	Под такие выключатели заранее подготавливают проем в стене. Из-за этой особенности осложняется проведение монтажа, но в итоге устройство будет выглядеть эстетично. Только внешняя панель может немного выступать из стены. Такие устройства подходят для электропроводки скрытого типа.

Таблица 3. Разновидности коммутаторов по способу управления.

Вид, иллюстрация	Описание
С клавишами	Эти устройства состоят из контактов, которые находятся внутри и качающего механизма с пружиной. Первым вариантом такого прибора является механизм с шаром, который при нажатии движется. Второй вариант – подпружиненную раму, она тоже перекатывается из стороны в сторону. Такие выключатели могут иметь как одну, так и несколько клавиш. Отличаются они длительной эксплуатацией при правильном монтаже.
Шнурового типа	На пике популярности такие устройства были в 1975 году. При этом они устанавливаются и на современные светильники различных видов. Так, из корпусной части коммутатора выходит прочный шнур, который достаточно дернуть для того чтобы включить или выключить прибор. Фиксируется этот шнурок на специальном рычаге, который взаимодействует с колодкой поворота.
Сенсорные	Работа этих приборов происходит без механического воздействия. Для того, чтобы включить или выключить коммутатор, необходимо прикоснуться пальцем к панели, которая находится с наружной стороны. Элемент сенсора реагирует на прикосновение, благодаря чему посылает сигнал электросхеме. Этот сигнал преобразуется в особую команду.
С дистанционным управлением	Такое устройство предполагает возможность управления осветительным прибором на расстоянии. Происходит это благодаря наличию специального пульта. Коммутатор в данном случае выполняет функцию приемника. Пульт представляет собой вид небольшого брелока из пластика. Расстояние его работоспособности будет зависеть еще от материалов, из которых изготовлены перекрытия. Тем не менее, сигнал поступает даже на расстоянии 18 метров.
Со встроенным датчиком	Как правило, эти устройства реагируют на определенные изменения вокруг. Чаще всего это движение массивного объекта, из-за чего к контролеру поступает сигнал. Это программируемые выключатели. Поэтому пользователь может самостоятельно решить, при каких обстоятельствах устройство будет включаться.

2 Строение выключателя с подсветкой

Такое устройство не так уж и сложно подключить, как кажется на первый взгляд, однако все равно надо быть внимательным. Нужно выбирать только качественное оборудование, но в крайнем случае можно работать и с тем, что есть.

За подсветку, как правило, отвечает неоновая лампочка или светодиод, подсоединенный параллельно контакту выключателя. А раз соединение параллельное, то это значит, что световой индикатор работает 24/7, независимо от того, работает устройство или нет.

Получается, что при выключенном освещении, но при включенной подсветке ток проходит через токоограничивающий резистор, оттуда он идёт к световому индикатору, после – к лампочке через клеммы подключения и в конце – на нейтраль, преодолевая путь через нить накаливания.

Когда освещение включено, цепь подсветки, подключенная параллельно общей цепи, шунтируется замкнутым контактом. Поскольку у него гораздо меньшее сопротивление, чем у цепи подсветки, это приводит к выключению светового индикатора.

Общая схема того, как работает подсветка в таком устройстве

Вышеупомянутый токоограничивающий резистор подключен последовательно, его задача – снижение показателей тока до приемлемого значения. Поскольку оба вида лампочек требуют разную величию тока, ставятся отличные друг от друга резисторы.

Вид светового индикатора	Рассеиваемая мощность, Вт	Сопротивление
Светодиод	1	100-150 кОм
Неоновая лампочка	0,25	0,5-1 МОм

Подключение через резистор светодиодную подсветку — неидеальный выход, и этому есть причины.

1. 1. Греется резистор, причем достаточно сильно.
2. 2. Есть вероятность появления обратного тока, который может испортить работу светодиода.
3. 3. Устройства со светодиодной лампочкой потребляют более 300 Вт в месяц.

Что нужно знать при замене выключателя?

Выполняя замену выключателя своими руками, нужно знать, что:

1. Напряжение в электрической сети представляет опасность для человека, поэтому прикасаться к оголенным необесточенным проводам голыми руками нельзя.
2. Прежде чем приступать к работе, необходимо изучить инструкцию по каждой конкретной модели.
3. Тем, кто впервые самостоятельно выполняет замену электроприборов, лучше сделать фотографии ключевых моментов. Даже небольшое отклонение от алгоритма может привести к неприятным результатам, таким как повреждение приборов освещения или проводки вследствие короткого замыкания.

Виды выключателей

Выключатели отличаются друг от друга по:

• способу крепления к стене;
• количеству клавиш;
• конструктивным особенностям;
• типу разъемов для подключения электрических проводов;
• принципу включения.

Устройства могут быть выпущены в обычном исполнении либо защищенными от проникновения влаги. Последние предназначены для эксплуатации в ванных комнатах или на открытом воздухе.

По способу крепления

По способу крепления вылючатели подразделяются на:

1. Приборы внутреннего типа. Устанавливаются в специальные углубления в стенах, часто совместно с подрозетниками, изготовленными из металла или пластика. Это наиболее распространенный тип устройств, применяемый в квартирах многоэтажных домов.
2. Наружные. Используются в сочетании с открытой проводкой и крепятся непосредственно на стену.

По конструкции

В зависимости от предназначения и конструктивных особенностей выключатели бывают:

• клавишные;
• кнопочные;
• поворотные (ползунковые).

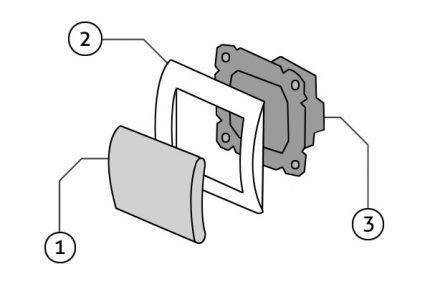

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

По конструкции клемм для крепления концов проводки

В современных выключателях используется два типа клемм для фиксации электрических проводов:

1. Винтовые. Соединения, где зажим осуществляется с помощью винтов, со временем ослабевают, что приводит к росту температуры в точке контакта и прогоранию кабеля. Их надо осматривать хотя бы раз в 2–3 года и подтягивать.
2. Пружинные. Такие клеммы более долговечны и обеспечивают надежный контакт на протяжении всего периода эксплуатации.

По принципу включения

Современные выключатели по принципу включения бывают:

• механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
• электронные сенсорные, приводимые в действие прикосновением руки;
• с дистанционным управлением, оснащенные пультом или датчиком движения.

Фотогалерея

Принцип работы

Принцип работы выключателя состоит в том, что внутри механизма элемента имеется подвижный контакт. При нажатии на клавишу он может принимать одно из двух положений. Первое положение — «включено», второе — «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего лампа начинает светиться.

Что ещё может вызвать вопросы

Помимо стандартной схемы для подключения выключателей, могут использоваться и другие. Выключатель с одной кнопкой может управлять как одной лампочкой в люстре, так и целым комплексом освещения, но для этого существует свой принцип коммутации.

Подключаем выключатель с одной клавишей на две лампочки

Однокнопочный выключатель для двух и более лампочек подключают через фазу

Обратите внимание на схему внизу

Нулевой проводник и фаза выходят из основного щитка и приходят к распределительному коробу, откуда ноль соединяется с нулём светильника, а фаза отправляется на выключатель. От него фаза уходит к фазе светильника. Организовав надёжное соединение, светильник будет исправно работать, в противном случае вы спровоцируете короткое замыкание. Все лампочки в данном случае соединяются последовательно.

Выключатель и розетка от одного короба-распределителя: особенности соединения

Подключение выключателя и розетки между собой возможно при использовании одного распределительного короба. Например, если вам необходимо сделать розетку в спальне, где есть только свет и выключатель к нему, нужно использовать следующую схему.

Двухжильный кабель приходит в коробку, где производится вся коммутация. Сюда же заводим проводники от светильника, розетки и выключателя. От электрощита фаза соединяется с фазой розетки и входным контактом выключателя. Для этого используются специальные клеммы зажима. Далее от выходного контакта переключателя выходит проводник, подключающийся к контакту светильника. Ноль светильника коммутируется с нулём розетки и электрического щита в распределительном коробе.

Таким образом, вы получаете надёжные соединения всех возможных схем подключения одноклавишных выключателей: с подсветкой и без, на две лампы или одну. Уважаемые читатели, если у вас есть вопросы по одному из способов подключения, обращайтесь к нам через комментарии под статьёй. Мы обязательно свяжемся с вами в ближайшее время.

Подготовительные мероприятия

Перед тем, как приступить к подключению, необходимо подготовить все материалы и инструменты, а также осуществить несколько действий, которые нужны для безопасности электромонтажных работ.

Сначала определимся с основными моментами:

1. Способ соединения проводов в распределительной коробке: пайка либо клеммы wago.
2. Перед подключением выключателя света необходимо отключить электроэнергию в доме (либо в квартире) и убедиться в отсутствии тока в сети с помощью индикаторной отвертки.
3. Инструкция будет предоставлена пошагово, с того этапа, когда штроба будет подготовлена, а подрозетник и распределительная коробка установлены на своих местах. Подробно узнать о данных процессах Вы можете в статье: монтаж электропроводки в доме.
4. К выключателю света необходимо подключить фазный провод (L), а не нулевой (N). Это связано с тем, что напряжение проходит по фазе. При неправильном подключении проводки (если подводить ноль), во время замены лампочки Вас может ударить током.
5. Перед тем как приступать к работе, Вы должны ознакомиться с цветовой маркировкой проводов, чтобы правильно соединить жилы между собой (фазу к фазе, ноль к нулю).

Среди инструментов и материалов для подключения выключателя света Вам понадобятся:

• набор отверток (фигурная, прямая, индикаторная);
• соединитель (если пайка, тогда паяльник и припой);
• плоскогубцы;
• острый нож.

Ознакомившись со всей необходимой информацией и подготовив все инструменты, можно переходить к основному процессу монтажа!

Как заменить одноклавишный выключатель на двухклавишный?

Самостоятельный демонтаж выключателя с одной кнопкой и установка прибора с двумя клавишами выполняются в следующем порядке:

1. Отключить электропитание.
2. Демонтировать одноклавишный выключатель, отсоединив провода и ослабив винты распорных лапок.
3. Включить электропитание. Найти фазный провод и промаркировать его.
4. Подготовить новый включатель к установке, ослабив винтовые клеммы и винты распорных лапок.
5. Укоротить и зачистить старый провод, если концы подгорели или имеют трещины.
6. Вставить провода в контактные отверстия: фазный провод в клемму L, два других — в разъемы 1 и 2. Затянуть винты.
7. Установить 2-клавишный выключатель на место старого, зафиксировав его раздвижными лапками.
8. Проверить правильность работы и установить декоративные элементы.

Замена однокнопочного выключателя на двухкнопочный возможна в том случае, если это позволяет проводка. Иными словами, в подрозетнике должно быть три провода. В противном случае потребуется тянуть дополнительный кабель из раздаточной коробки. Это может сделать только электрик в ходе капитального ремонта.

Монтаж выключателя закрытого типа

В месте монтажа закрытого выключателя должно быть цилиндрическое углубление в стене, обычно снабженное подрозетником, представляющим собой металлический или пластиковый стакан, через дно которого выходит провод для подключения. Удобно, чтобы длина проводов для подключения выключателя составляла 10 см.

Как установить закрытый одноклавишный выключатель

Каков бы ни был выключатель, прежде чем приступить к его установке важно с помощью указателя напряжения определить, какой из проводов под напряжением, а какой нет. После этого необходимо отключить подачу электроэнергии к месту установки устройства и вновь проверить наличие тока на обоих проводах. Однокнопочные выключатели могут несколько отличаться друг от друга в зависимости от производителя и цены

Однокнопочные выключатели могут несколько отличаться друг от друга в зависимости от производителя и цены.

Самую простую конструкцию имеют устройства, цена которых не превышает 80 рублей. На механизме такого выключателя есть распирающие скобы для монтажа, которые подтягиваются при помощи винтов. Для подключения каждого из проводов фазы есть также по винту, к которому ведут отверстия. Весь монтаж включает в себя следующие этапы.

Шаг 1. После того как фаза полностью обесточена, начинают подготовку самого выключателя к монтажу. Для этого снимают кнопку с рамки. Под клавишей находится два винта, соединяющих механизм с лицевой стороной выключателя. Их откручивают, отсоединяя рамку от рабочего элемента выключателя.

Шаг 2. Раскручивают винты для подсоединения и фиксации проводов.

Шаг 3. Снимают изоляцию с кабелей, оставляя оголенным примерно сантиметр каждого провода.

Шаг 4. В отверстия, идущие к каждому винту, вставляют кабели фазы таким образом, чтобы оголенный участок провода не входил в паз на 1 мм своей длины.

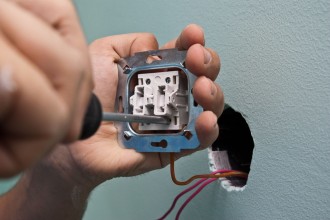

Шаг 5. Закручивают винты, фиксирующие контакты и проверяют, насколько прочно произведено соединение. Концы кабелей не должны свободно двигаться.

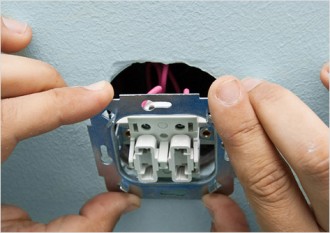

Шаг 6. Теперь механизм строго горизонтально устанавливают в подрозетник.

Шаг 7. Фиксируют рабочий элемент распорными скобами, затягивая винты, которые регулируют распорки. Проверяют, надежно ли вмонтирован выключатель.

Шаг 8. Накладывают на механизм защитную рамку и закрепляют ее через специальные отверстия винтами.

Шаг 9. Устанавливают клавиши.

Монтаж выключателя окончен.

Одноклавишные устройства, цена которых выше 90 рублей, немного отличаются по своей конструкции и процессу монтажа. В самом начале не забудьте проверить активную фазу и выключить подачу электроэнергии.

Шаг 1. Прежде чем приступить непосредственно к монтажу выключателя, устанавливают специальный пластиковый подрозетник. Его монтируют в бетонную стену при помощи алебастра.

В подрозетнике есть специальное отверстие для провода.

Шаг 2. С механизма снимают клавишу.

Шаг 3. Отверстия для проводов у такого выключателя не имеют винтов, но устроены так, что контакты в них надежно фиксируются. Для этого провода вставляют в прорези в соответствии с указателями: L – входное отверстие, стрелочка вниз – выход.

После того как оголенные контакты вставили плотно в отверстия, необходимо проверить прочность соединения. Для этого несильно тянут за провода. Если нужно по какой-то причине вытащить кабели, то нажимают на специальный рычаг, находящийся сбоку механизма.

Шаг 4. Монтируют механизм в подрозетник строго горизонтально и фиксируют его при помощи винтов.

Шаг 5. Устанавливают и фиксируют благодаря специальной защелке рамку.

Шаг 6. Закрепляют клавишу.

Выключатель готов к эксплуатации.

Двухклавишные выключатели и их монтаж

Такое устройство устанавливают для управления люстрами с большим количеством лампочек или, например, для раздельного санузла. Конструкция и принцип монтажа двухклавишного выключателя не особо отличается от однокнопочного.

Отличие состоит в том, что к выключателю подходит 3 провода фазы: один является входным, два других – отводящие. Под напряжением находится только первый кабель.

У дешевых выключателей нет обозначений, в какой паз какой провод вставлять. На самом деле запутаться тут сложно. Сверху располагается один винт, поэтому сюда подсоединяется провод, подводящий ток. Нижние пазы предусмотрены для обесточенной фазы.

У более современных и дорогих устройств на обратной стороне выключателя есть следующие обозначения:

• когда речь идет только о цифровых символах, то 1 – это питающий провод, а 2 и 3 – отводящие;
• если на механизме стоят значки L, 1 и 2 или L и две стрелочки, то к L подсоединяют питающий провод, к остальным – отходящие.

В остальном установка не отличается от однокнопочных выключателей.

Как выглядит выключатель?

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Выключатели с одной клавишей

Устройства подобного типа являются самыми простыми среди данного вида приборов. Поэтому на их примере можно легко разобраться, как подключить выключатель в домашнюю электрическую цепь.

Для подключения данного вида устройства используется электрокабель ВВГ 2х1,5. Этот выключатель позволяет включать и выключать один или несколько осветительных приборов обладающих электромощностью до двух киловатт.

Главное при осуществлении подключения завести через выключатель фазонесущую жилу. Таким образом обеспечить ее современный разрыв и подключение.

В этом варианте нулевая жила будет подаваться на лампочку без обрыва непосредственно с распределительной коробки.

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1.5мм2.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Демонтаж старого устройства своими руками

В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.

Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.

Как разобрать выключатель света в квартире

Работа по демонтажу выключателя выполняется в следующей последовательности:

• отключить подачу электроэнергии;
• удаление клавиш при помощи отвертки;
• снятие внешней декоративной панели;
• откручивание винтов, на которых крепится выключатель;
• удаление выключателя из коробки;
• отсоединение проводов.

Советуется сфотографировать, как были подключены проводники, чтобы при подключении их не перепутать.

Как снять со стены короб

Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.
