Пошаговая инструкция по монтажу своими руками свайного фундамента под баню + расчет глубины погружения и высоты

Слив в бане на винтовых сваях

Приподнятый на винтовых опорах пол бани может утепляться с внешней стороны засыпкой перлитом или обычным пенопластом. Вывод из моечного отделения и парной обязательно через сильфон и колено подключают к пластиковой канализационной трубе. Отстойник обязательно должен иметь сливной и промывочный краны, в противном случае будет сложно чистить его и сливать воду, если баня на сваях будет зимовать без нагрузки.

Если парилкой планируют пользоваться круглогодично, то сливной трап или гофр ставят без сильфона, а приемное отверстие обязательно закрывают съемной крышкой. Для зимних бань на сваях использование трапа не рекомендуются, так как водяной затвор внутри корпуса может замерзнуть и разорвать крепежный фланец.

Стоимость в сравнении

Процесс возведения фундамента

Разница в затратах на возведение 40 сантиметрового ленточного и свайного фундамента может доходить до 50 % в пользу последнего. Если же глубину первого увеличить, то разница может доходить до 90 и более процентов.

При монтаже свайного фундамента не требуется рытье котлована, и рабочая бригада из трех человек может потратить 1 день (или немного больше) на его установку.

В то время, как устройство ленточного основания требует существенных затрат времени и рабочей силы на подготовительные земляные работы, армирование, гидроизоляцию, стяжку и другие.

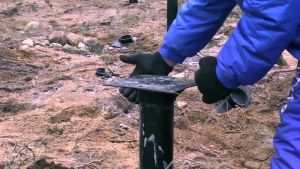

Однако при осуществлении ручного монтажа свай необходимы некоторые инструменты: бур, ключ для закручивания, отбойный молоток и прочие.

Фундамент на сваях, а точнее, высота цоколя получается в среднем около полуметра. На этой высоте производится обрезка и выравнивание труб по одной высоте. Считается допустимой высота оставшейся части трубы в 20 сантиметров (с учетом того, что к нему еще сваркой будет прикреплен оголовок).

Получившаяся под баней проветриваемая часть не требует укрывания, срок службы нижнего венца значительно увеличивается. Он практически не подвергается коррозии и гниению, соответственно, срок эксплуатации бани увеличивается в разы.

Некоторые владельцы бань на сваях предпочитают закрывать цокольную часть, руководствуясь эстетическими соображениями. Для этого применяют дерево, сайдинг, кирпич и другие материалы. Здесь следует оговориться, что если предполагается положить кирпич, то сначала нужно приварить швеллер над землей и подготовить под ним небольшую канаву для дальнейшей засыпки песком.

Фундамент для бани на винтовых сваях прочен, надежен и может выдерживать серьезные нагрузки. Элементы внедряются в любые почвы, позволяя возводить не только бани, но и другие здания на сложных грунтах и в разных климатических условиях.

Деревянный сруб бани: за и против

Баня из сруба – классический российский вариант, такие постройки возводятся во всех регионах нашей обширной страны. Популярность бань из древесины отчасти зависит от достаточно экономичного материала, который не является дефицитом на всей территории России.

Минусов у деревянных бань тоже предостаточно: сруб имеет значительный вес, велика опасность возгорания и возникновения очагов биологических поражений (гниль, плесень и грибок могут привести в негодность деревянную постройку (сруб бани) в весьма короткие сроки).

Чтобы баня, возведенная из бревен своими руками, прослужила долгие годы, требуется тщательно выполнить устройство опорного основания, которое сможет устоять под нагрузками от веса бани, котла для воды, веса человеческих тел, снеговых нагрузок в зимний период и прочих факторов, воздействующих на фундамент.

Усиление фундамента с помощью цементирования

При закладке винтового основания сваи погружаются до несущего слоя грунта. В почве присутствует и кислород, и влага. Поэтому на внешнюю сторону опоры ещё перед погружением наносится защитное покрытие. Оно может цинковым, эпоксидным или иным. Таким образом, винтовая свая защищается от агрессивного воздействия коррозии извне.

Однако подобная защита необходима и для металла внутри опоры. С этой целью производится внутреннее бетонирование ствола сваи. Заранее приготовленный раствор заливается в полость опоры. После отвердевания бетона винтовая свая приобретает более высокие технические характеристики.

Поэтому вопрос, «нужно ли цементировать внутри винтовые сваи?» (о чём ранее говорили даже некоторые специалисты в области строительства) – сегодня уже совсем не актуален. Цементирование винтовых свай – полезный и совершенно необходимый технологический процесс.

Монтируем пол в бане

Существует два варианта устройства полов в помывочном помещении на сваях. И зависеть они будут от того, в какой из сезонов будет эксплуатироваться парная. Так, первый вариант — это протекающие полы, сделать которые своими руками проще простого. Вода в таком помещении будет просто просачиваться сквозь доски пола, и уходить непосредственно в грунт.

Второй вариант — непротекающий утепленный пол. Благодаря монтажу такой конструкции баню можно будет эксплуатировать круглый год и не бояться замерзнуть в ней.

Монтируем протекающий пол

Для того чтобы сделать монтаж такого пола, в котором сток воды будет направлен в грунт, нам понадобятся:

• Балки для пола сечением 150х100 (но можете использовать и любые другие, которые есть под рукой);
• Держатели для балок (расчет держателей должно быть из расчета 2 шт на 1 метр помещения);
• Доска для чернового пола;
• Доска обработанная и отшлифованная для чистового пола (лучше лиственницу или дуб).
• Помимо этого подготовьте шуруповерт, саморезы, олифу и кисть.

Этапы работ:

Когда уже своими руками уложен на сваи обвязочный брус, в помоечном помещений бани необходимо смонтировать держатели для бруса таким образом, чтобы они находились строго параллельно друг друга с шагом приблизительно 1 м. Причём делать монтаж держателей нужно с таким расчетом, чтобы уложенные впоследствии балки вышли вровень с обвязочным брусом.

• В держатели укладываем балки и при этом стараемся вымерять их длину так, чтобы каждая балки имела отступ от обвязочного бруса приблизительно 1 см. Это позволит обеспечить дополнительную вентиляцию древесины в процессе эксплуатации бани.
• Поверх балок укладываем черновой пол и фиксируем его при помощи шуруповерта и саморезов.
• В последнюю очередь делаем чистовой пол, формируя между досками зазоры толщиной 5-8 мм. Доски покрываем двумя слоями олифы.
• Протекающий пол в бане на крепких сваях готов.

Монтаж теплого пола в помещении на сваях

Для того чтобы сделать своими руками хороший тёплый пол в бане, установленной на свайном фундаменте, придётся потрудиться чуть больше

Здесь важно делать все правильно и при этом обеспечить оптимальный сток воды под уклоном. Тогда и древесина, и утеплитель, и гидроизоляция прослужат дольше и обеспечат комфорт во время принятия банных процедур

• Итак, сначала уложим, как указано выше, балки для пола и черновой пол. Только на этом этапе устройство полов нужно проводить с уклоном. А для этого держатели для балок необходимо закрепить таким образом, чтобы смонтированные балки имели уклон в сторону будущей сливной трубы. Расчет уклона 1 см на 1 м длины балки. Это нужно делать для того, чтобы сток воды был хорошим.
• Поверх чернового пола укладываем лаги, фиксируя их длинными дюбелями, а между лагами стелем утеплитель. Чтобы утеплить пол, лучше использовать экструдированный пенополистирол. Остальные материалы в случае намокания потеряют свои теплоизоляционные свойства.
• Следующим слоем нашего «пирога» станет пароизолирующий материал — мембрана ЭПДМ. Причём впитываящая сторона должна быть обращена в сторону пола, а не в сторону утеплителя. Её нахлестываем на стены на высоту не менее 10 см. Надежно фиксируем все края алюминиевыми реками.
• На этом этапе работ необходимо сделать слив. Поэтому устанавливаем канализационную трубу и подгоняем её максимально плотно к черновому полу и всем остальным слоям «пирога». Все щели при стыковании стока заделываем герметиком.

• В качестве чистовой отделки используем шпунтованную доску. Каждую половицу подгоняем друг к другу тщательно при помощи киянки.
• Впоследствии отделка стен должна накрыть стыки шпунтованного бруса и черновой стеновой перегородки. Таким образом влага не будет попадать в зазоры.
• В месте стока воды устанавливаем канализационный трап.

Как видим, делать теплый пол в каркасной бане на свайном фунедаменте совсем не сложно. Более подробно об этапах работ можно узнать из видео и фото ниже.

Утепление пола в бане в зависимости от его типа

Начнем с того, что в банях может не быть комнаты отдыха, но парная и моечная будут всегда, как и предбанник. В этих трех помещениях разная влажность и температурный режим. Впрочем, это не мешает сделать везде одинаковый пол. В качестве материала для него можно использовать лишь бетон или дерево.

Бетонный делать сложно, тут нужен не только опыт, но и помощники, зато простоит он без замены с полвека. Деревянный куда проще в изготовлении, но дерево в контакте с влагой быстро приходит в негодность, а значит, придется менять весь пол уже через несколько лет.

Общие требования к любому из упомянутых типов следующие:

• поверхность должна быть достаточно шероховатой, чтобы на ней нельзя было поскользнуться;
• убираться в помещении и просушивать его должно быть легко и просто;
• наличие быстрого оттока воды, благодаря чему вода не будет застаиваться и в ней не успеют размножиться микроорганизмы.

Сухой пол из дерева

Непроливные полы сложнее и дороже в изготовлении, чем проливные. Для начала грунт и фундамент обкладывают рубероидом, создавая гидробарьер, потом укладываются венечные балки и балки перекрытия, на которых крепится черновой пол с зазорами между досками в 5-7 см. Следующий слой — лаги с уклоном до 5 градусов в сторону слива.

Далее обычно идет слой утеплителя, но о нем мы скажем позже. Верхним слоем идет шпунтованная доска хорошего качества из лиственницы, сосны или дуба. Для вентиляции она должна отступать от стены на 2 см. Заканчивается все установкой плинтуса.

Для чего нужно утеплять полы? Сезонным баням это действительно незачем, а вот если захочется попариться в холода, то понадобится банька утепленная. Выше уже дважды упоминалось утепление. Но мы будем рассматривать его варианты по порядку.

Поставленное на сваи строение не имеет бетонного фундамента, вместо него — пустое пространство, где гуляет ветер. Утепление пола в бане на винтовых сваях начинать надо с создания двойного пола: чернового и белового с прослойкой утеплителя. Для этого на оголовки свай сначала кладется брус для обвязки, к нему прибиваются пропитанные антисептиком доски.

Собственно, мы уже говорили о бетонном поле, а заливной — это он же. Различаются два случая заливки: по грунту и по перекрытию.

Тут предлагается на разных ресурсах много вариантов. Можно сделать так:

1. Внутри сплошного ленточного фундамента выкапывается котлованчик на глубину 40-50 см.
2. Засыпается и утрамбовывается гравий так, чтобы его слой был 15 см.
3. Насыпается и утрамбовывается песочная подушка — 30-50 см.
4. Поверх нее кладется рубероид в два слоя с нахлестом листов 10 см и герметизацией битумной мастикой. (2-й слой перпендикулярно 1-му.)
5. Слой утеплителя — керамзита или минваты, или шлака из котельной, или пропитанного гудроном войлока. Толщина слоя 30-50 см, с заходом на стены.
6. Только для минваты — второй слой гидробарьера. Это может быть полиэтиленовая пленка.
7. Слой армирующей сетки с диаметром прутка 5 мм.
8. Маяки и направляющие для создания нужного уклона.
9. Заливка бетонной стяжки. Толщина не менее 3 см.

Как вариант возможно два слоя бетонной заливки: первый слой сразу по песочно-гравийной подушке, причем бетон замешивается с крупным гравием. На первую стяжку кладется гидробарьер, потом утеплитель (например, перлит с цементом). На застывший раствор — металлическая сетка и новый слой стяжки из бетона.

Прежде чем укладывать поддерживающие доски на черепные брусья, их, а также все деревянные элементы, следует обработать антисептиками, чтобы не допустить появления микробов и прочих вредителей. Далее между слоями досок каркаса укладывают утеплитель.

Толщина слоя утепления будет разной, например, если применяется минеральная или базальтовая вата, то слой будет достигать 25 см. В случае применения пенопласта для утепления достаточно слоя в 15 см, особенно, если баня не имеет цоколя, но предполагается ее использование зимой.

Если высоты уложенных лаг не хватает, чтобы произвести укладку утеплителя слоем нужной высоты, на балки дополнительно набивают бруски. При этом один слой утеплителя располагается между балками на пароизоляционный материал, а второй слой укладывают в промежутках между брусками. Далее всю поверхность пола застилают еще одним слоем гидроизоляции, а уже поверх брусков производят монтаж дощатого настила.

Баня на винтовых сваях: особенности, виды, преимущества и недостатки

Фундамент на сваях подразумевает собой установку столбов, утопленных в землю на глубину промерзания грунта. Подобная конструкция отлично подходит для построек небольшого веса, к примеру, бани из бруса. Но для тяжелых конструкций, например, бани из кирпича, она является непригодной.

Преимущества свайного фундамента

• возможность установки на неустойчивом грунте;
• отсутствие чувствительности к пучению грунта;
• увеличение плотности грунта. Свайный фундамент повышает надежность земли, на которой строится баня, что положительно сказывается на прочности всей конструкции в целом;
• долговечность. Подобное основание прослужит вам около века;
• отсутствие необходимости делать гидроизоляцию;
• удобство и простота подвода коммуникаций;
• возможность установки фундамента круглый год, в том числе и в зимнее время года;
• минимальная усадка. Т. к. усадка практически отсутствует, можно начать строить баню сразу после установки опор;
• обеспечение эффективной вентиляции, т. к. между полом и землей есть свободное пространство;
• возможность ремонтировать фундамент при необходимости;
• простота монтажа. Фундамент можно сделать вдвоем, не используя специальное сложное оборудование;
• высокая скорость установки. Постройка фундамента занимает мало времени – около 1-2 дней;
• экономичность. Постройка фундамента на сваях обойдется значительно дешевле, чем возведение ленточного фундамента.

Недостатки свайного фундамента

Сваи изготавливаются из металла – материала, подверженного коррозии

Чтобы избежать преждевременного разрушения основания, важно купить качественные сваи. При выборе обязательно изучайте отзывы компании, тщательно проверяйте продукцию

Еще одним недостатком является то, что для каменистого грунта обычные сваи не подойдут. В этом случае используют специальный вид свай или при монтаже применяют спецоборудование. В любом случае итоговая стоимость возведения фундамента значительно возрастает.

К недостатку можно отнести и то, что баня на винтовых сваях не имеет подвала. Если вы захотите его достроить, то нужно будет делать гидро- и теплоизоляцию, в итоге итоговая стоимость постройки увеличится.

Если вы делаете фундамент, используя металлические сваи, то обязательно перед тем, как приступать к работам, защитите опоры от воздействия грунтовых вод и окисления, для этого достаточно покрыть их специальным препаратом.

Виды свайного фундамента

По способу погружения сваи бывают:

Винтовые. Популярность этого варианта неуклонно. Он подразумевает использование металлических труб, на концах которых установлены специальные буры. Такие сваи можно монтировать без использования специального оборудования. Для установки фундамента нужно при помощи рычагов опора вкрутить сваи на нужную глубину. Винтовые сваи подойдут для использования на грунтах любой структуры.

Забивные. Сваи являются конструкцией из железобетона, дерева или металла, имеющей заостренный конец. Чтобы забить такие сваи нужно использовать промышленный молот, вибровдавливатель или погружатель.

Набивные. Для их установки применяется специальное оборудование, оно делает обжим грунта на нужную глубину, затем в полученную скважину помещают металлический каркас и заливают его бетоном.

Буронабивной. Этот вариант подразумевает подготовку отверстия в грунте буром, затем его основание увеличивают, и получается форма «пятки». В него укладывают арматурную сетку и заливают бетонным раствором.

По типу несущих нагрузок выделяют сваи следующих видов:

сваи-стойки. Они погружаются до твердых пород, полностью передавая вес постройки на грунт;

висячие сваи. Они обеспечивают хорошее сцепление с грунтом и оказывают нагрузку на почву боковыми гранями.

Если вы собираетесь делать фундамент сами, без специальной техники, то оптимальными вариантами будут винтовой фундамент и буронабивной.

Внутренняя отделка

Внешнюю сторону стен обшивают вагонкой, сайдингом или влагостойкими плитами ОСП. Изнутри стена выстилается слоем гидроизоляции и утепляется минеральной ватой, опилками или пенопластом, после чего крепят фольгированную пароизоляцию.

К нижней стороне балок перекрытия подшивают потолок. Поверх него со стороны крыши укладывают фольгированный паробарьер, минеральную вату для утепления и, желательно, пленку, чтобы утеплитель не разлетался и не напитывал влагу.

Изнутри каркасную баню также обшивают вагонкой.

Разновидность печи выбирают, исходя из размеров бани. Для большого помещения подходит кирпичная печка на твердом топливе, а для маленького – электрическая железная.

Отметим, что для установки тяжелой кирпичной печи необходимо предусмотреть дополнительные опоры.

Таким образом, мы разобрались, какие бывают типы свайных фундаментов, рассмотрели процесс полной сборки каркасного здания и определились, как утеплить пол в бане на сваях. Надеемся, что указанные рекомендации помогут вам создать качественное и надежное строение, даже если на вашем участке почва недостаточно устойчива для масштабного строительства.

Проект бани на винтовых сваях

Самый неудачный путь в процессе выбора подходящей по размеру внутренней планировки – придумать свой собственный макет банного помещения или пытаться построить на сваях здание необычной сложной конфигурации. Баня, даже самая простая, собранная из профилированного бруса, — это сложный комплекс, который рассчитывают и подгоняют на практике к нужным размерам и характеристикам. Любая ошибка с обеспечением жесткости или устойчивости стен приведет к проседанию и разрыву межвенцовых стыков.

Поэтому даже самые закоренелые любители хорошей парилки для возведения бани на винтовых сваях своими руками предпочитают использовать типовой проект металлических опорах. В стандартную коробку на основании на винтах просто добавляют небольшие детали, например, используют свой пол и декоративную отделку стен.

Один из таких проектов приведен схеме и рисунке ниже.

Основные характеристики банной коробки на металлических винтовых сваях:

• По проекту в планировке бани выделена просторная комната-гостиная площадью 9 м2. Этого достаточно для отдыха и даже для кратковременной ночевки;
• Парное отделение бани сделано в размер 4,8 м2. Это оптимальная площадь парилки высотой 2,2 м;

Жесткое основание на винтовых сваях обеспечивает хорошую устойчивость бани, но делать сауну или парное отделение более высоким нет смысла, будет холодно и очень влажно. Нельзя и уменьшать высоту потолков, помещение получится тесным и душным.

Монтаж пола

Перед началом устройства пола следует определиться с его типом. Он может быть как деревянным, так и бетонным.

1. Деревянные полы в бане

Деревянные полы в бане

Деревянные полы в бане можно соорудить протекающие и не протекающие. Выбор способа следует делать в зависимости от частоты эксплуатации сооружения и климатических условий региона, в котором она расположена. Протекающие полы обычно строят в банях, которые эксплуатируются только в теплое время года. Зимой от них будет исходить сильный холод по причине отсутствия утеплителя. Для обустройства данной конструкции достаточно будет в помывочной постелить лаги и сверху прибить к ним доски. При этом следует оставить между досками зазоры в несколько мм, чтобы в них стекала вода. Поскольку в нижнем уровне пола был уже подготовлен заранее сток с дренажной трубой, то вода будет просто уходить в него.

Не протекающие полы из древесины

Деревянный протекающий пол

Не протекающие деревянные полы представляют собой более сложную конструкцию. Их укладывают следующим образом:

устанавливают лаги;

монтируют доски чернового пола;

укладывают между лагами утеплитель;

прибивают скобами гидроизоляцию;

плотно укладывают верхний слой половых досок толщиной 40 мм, обеспечивая уклон в сторону сливного отверстия;

между стеной и досками оставляют зазор в 2 см;

2. Бетонные полы в бане

Устройство пола

Бетонные полы являются менее теплыми, но более прочными, чем деревянные. Для их обустройства необходимо:

выровнять площадку внутри бани;
засыпать ее мелким щебнем и песком, утрамбовать;
выполнить заливку тонкого слоя бетона;
уложить утеплитель;
выполнить монтаж гидроизоляционного слоя;
уложить армирующую сетку;
установить маячки по уровню;
вдоль стен и перегородок закрепить демпферную ленту;
залить раствор бетона;
выполнить устройство финишной стяжки.

Видео – Устройство полов в бане

Электрический или водяной теплый пол следует сразу монтировать внутрь стяжки.

Инфракрасные обогревательные элементы можно будет уложить прямо под напольное покрытие.

Пол на сваях

Если по проекту баня стоит на  винтовом или бетонном фундаменте, и поднята над грунтом, то технологический процесс укладки досок меняется. Утеплить пол тоже нужно по другой схеме. Такие же самые требования предъявляются к конструкциям на сваях. Сначала на верхнюю часть в столбчатом или свайном фундаменте бани ложатся перекрытия из балок, а затем «черепной» брус, на который укладываются доски чернового пола.

Промежутки между брусом засыпаются керамзитом, а если предусмотрена сплошная поверхность, то – минеральная вата. Затем укладывается пароизоляция (пергамин), а после – лаги. В разрывы между лагами кладется утеплитель. Своими руками можно сделать финишный этап – уложить доски. Видео информация в этой статье поможет любому, кто строит своими руками, разодраться со всеми тонкостями.

https://youtube.com/watch?v=auDAZsFRAus

Преимущества свайного фундамента

1. Устройство фундамента на сваях повышает прочность всей конструкции;
2. Возможность сооружать бани на «мягких» грунтах, имеющих склонность к движению;
3. Снижение себестоимости строительства;
4. Заметное снижение времени, потраченного на строительство;
5. Увеличение несущей способности фундамента.

На что обратить внимание

На винтовых сваях обычно возводят своими руками более легкие конструкции бань. Можно построить кирпичные стены на бетонном ростверке, плите, но для этого потребуется жестко увязанное свайное поле. Строительство из древесных материалов снижает общий вес и теплопроводность.

Сваи ввинчиваются с просветом 2÷3 м, в зависимости от жесткости балок основания. Центральные столбы желательно связать швеллером для поддержки лаг.

Организация слива

Слив должен быть в каждом помещении. Там, где не используют воду для помывки, ее применяют для уборки и дезинфекции. Если посещение бани планируется раз в неделю или реже, не ставьте сливы с гидрозатвором. Они пересохнут, появится запах сточных вод. В таком случае лучше устанавливать сухой затвор.

Положительные и отрицательные стороны протекающих полов

Такой тип покрытия сравнительно несложен в обустройстве и не требует значительных финансовых расходов. Представляет собой простой настил, между досками которого имеются промежутки, предназначенные для стока воды. Такой вариант не подразумевает дополнительных канализационных коммуникаций, кроме дренажного колодца, располагаемого под полом.

Утепление не применяется, и по этой причине такой пол используется только в банных помещениях, обустраиваемых в районах с теплыми климатическими условиями. В случае замены поврежденных элементов на таком полу не возникает сложностей, ведь доски к лагам не крепятся. Кстати, их периодически можно снимать и выносить на открытый воздух для проветривания и сушки.
