Дренаж фундамента своими руками

Кольцевой дренаж своими руками

Такую систему можно обустроить уже после завершения возведения здания. Рекомендации в отношении отступов между конструкциями и дренажем остаются аналогичными.

Предварительно следует привести пару дополнительных важных замечаний.

Во-первых, в отношении глубины заложения дренажных труб. Зависимость проста: трубы закладываются на полметра ниже фундамента постройки.

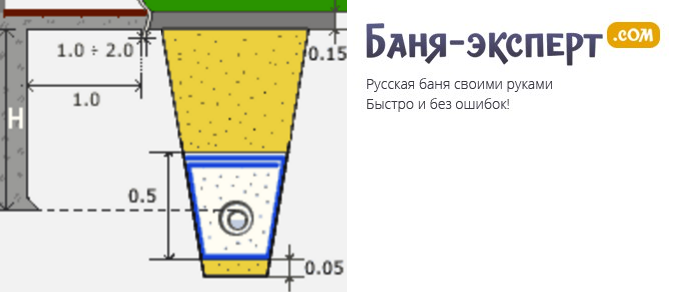

Схема прокладки труб кольцевого дренажа

Во-вторых, в отношении накопительного колодца. В случае с коллекторной системой целесообразнее использовать его разновидность с глухим дном. Порядок установки отличается от инструкции к фильтрационному колодцу лишь отсутствием донной щебенчатой засыпки.

Ревизионные колодцы устанавливаются по тому же принципу, что и накопительные. Меняются лишь габаритные характеристики изделий (подбираются в зависимости от условий конкретной ситуации) и места ввода дренажных труб.

Ревизионный колодец

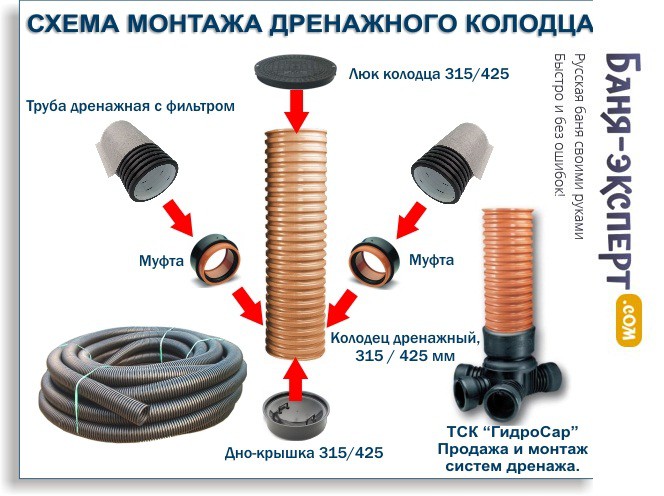

Схема монтажа колодца

В-третьих, в отношении размеров траншеи. Для определения оптимального показателя приплюсуйте к наружному диаметру трубы 200-300 мм. Оставшееся свободным пространство будет заполнено щебенкой. Поперечное сечение траншеи может быть прямоугольным и трапециевидным – как вам удобнее. Со дна ям обязательно убираются камни, кирпичи и прочие элементы, способные нарушить целостность укладываемых труб.

Порядок работы представлен в таблице.

Предварительно для собственного удобства можете сделать разметку. Для этого отступите от стен дома 3 м (в идеале. В условиях отсутствия достаточного пространства многие застройщики уменьшают этот показатель до 1 м, ориентируйтесь по ситуации), вбейте в землю металлический или деревянный колышек, отступив от него дальше на ширину траншеи вбейте второй колышек, затем аналогичные ориентиры установите напротив, у противоположного угла строения. Натяните между колышками веревки.

Таблица. Кольцевой дренаж своими руками

Этап работы	Описание

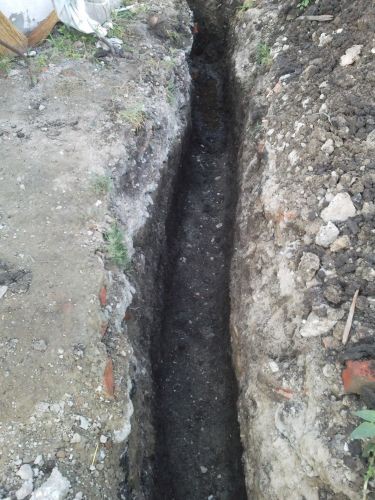

Земляные работы	Выройте траншеи по периметру фундамента. Не забывайте о наклоне дна – выдерживайте его в пределах 1-3 см на каждый метр. По итогу наивысшая точка дренажной системы должна располагаться ниже по отношению к самой низкой точке опорной конструкции.
Устройство фильтрующих слоев	Засыпьте дно траншеи 10-сантиметровым слоем речного песка. Тщательно утрамбуйте с соблюдением заданного уклона. Поверх песка уложите слой геотекстиля (если грунт чистый песчаный) такой ширины, чтобы в последующем можно было укрыть трубы с учетом толщины щебенчатой засыпки. Поверх геотекстиля засыпьте 10-сантиметровый слой щебенки, не забывая выдерживать заданный уклон. На щебень уложите трубы. На изображении показаны обычные оранжевые канализационные трубы – здесь застройщик самостоятельно сделал отверстия. Удобнее использовать рекомендованные нами гибкие изначально перфорированные трубы, но при отсутствии таковых можете пойти путем застройщика с фотографии. Между отверстиями выдерживайте 5-6-сантиметровый шаг. Рекомендации по соединению труб приводились ранее.
Продолжение устройства изоляции	Поверх трубы насыпьте 15-20-сантиметровый слой щебенки. Заверните геотекстиль с нахлестом. По итогу трубы будут со всех сторон окружены щебенкой, отделенной от грунта и песка геотекстилем.

В завершение остается установить ревизионные и накопительный колодцы, подключить к ним трубы и выполнить обратную засыпку грунта.

Подключение колодца

Создание пристенного дренажа

Создание пристенной дренажной системы состоит из нескольких основных этапов:

• Формирование геотекстильной оболочки, засыпка траншеи песком.
• Установка поворотных колодцев.
• Новый слой геотекстиля, засыпка гравием.
• Установка труб, засыпка гравием, сворачивание геотекстиля, засыпка верхним слоем грунта.
• Подготовка котлована.

Такая система дренажа наиболее подходит для нового строительства, когда она создается при возведении сооружения. Для этого вокруг фундамента остается траншея, в которой будут располагаться части дренажной системы.

Подготовка оболочки фундамента

Фундамент дома покрывается геомембранной оболочкой. При креплении слоя необходимо учитывать последующую засыпку участка, поэтому мембрана должна быть выше засыпки на 20-30 см. Части геомембраны накладываются вплотную друг к другу – для этого у них предусмотрена скрепляющая замочная система. Дополнительно швы обрабатываются легкими ударами резинового молотка.

Следующий слой – геотекстильный. С помощью тарельчатых дюбелей части геотекстиля крепятся поверх геомембранного слоя. Между собой геотекстильные элементы накладываются внахлест на 10-15 см. Места стыка скрепляются дюбелями, которые по всему периметру крепятся на расстоянии 1 метр друг от друга – по ширине, 2 метра – по высоте. Сверху дополнительно крепится планка для удержания обоих слоев. Траншея полностью зачищается, после чего засыпается песком слоем от 10 см. Песок смачивается и утрамбовывается до твердого состояния.

Установка поворотных колодцев и труб

В местах поворота трубы, отмеченных в проекте, устанавливаются колодцы. В этих местах используются конструкции диаметром не более 0,5 м. Для этих целей используются пластиковые или стеклопластиковые модели, которые разрезаются до необходимой высоты. Рекомендуется оставлять 20-30 см сверху, которые можно подрезать после окончания работ.

Подобные колодцы имеют ребристую структуру, которая позволяет вставить днище в пазы. Для этого сначала устанавливается резиновая манжета – уплотнитель. Для простоты установки манжета смазывается мылом или смазкой. На манжету с усилием насаживается днище. Некоторые пластиковые колодцы выпускаются двухслойными, где во внутреннем слое отсутствуют пазы. В таких колодцах необходимо предварительно вырезать внутренний слой под установку манжеты и днища.

Колодцы ставятся в местах поворота для примерки, а снизу отмечаются места входа с трубами – на расстоянии 20-30 см от дна. Входы труб отмечаются с учетом необходимого наклона. Центровочным сверлом или электролобзиком вырезаются отверстия под трубы. Вырезанные отверстия обрабатываются до гладкого состояния. В отверстия устанавливается муфта: сначала резиновый слой, затем – пластиковый.

Подготовленные поворотные колодцы устанавливаются на утрамбованные и выровненные позиции. На траншее расстилается геотекстиль, которые посыпается гранитным слоем на 10-20 см. Слой утрамбовывается с учетом необходимого наклона дренажной системы.

С учетом расстояний между поворотными колодцами готовятся распилы труб. Они вставляются в муфты, а затем засыпаются гравийным слоем до 20 см. Геотекстильные края сворачиваются вокруг гравия и засыпаются новым слоем – 20 см песка.

Подготовка котлована

На самом низком уровне дренажной системы подготавливается котлован (дренажный септик) – место отвода всей собранной воды. В котловане устанавливается колодец диаметром до 1 метра, куда врезаются труба от нижнего поворотного колодца. Подвод труб делается аналогично поворотным колодцам – под наклоном. Траншея, ведущая к коллекторному колодцу, состоит из двух песчаных слоев высотой не менее 10 см, между которых проходит труба. Утрамбованная двухслойная структура засыпается грунтом.

Как только вся дренажная система будет готова, она проверяется на работоспособность, а затем вокруг фундамента засыпается верхний слой. Рекомендуется использовать добавки с содержанием глины для большей прочности.

Далее рассмотрим как правильно сделать дренаж кольцевого и глубинного типа.

Пристенная система водоотвода

Если в строящемся доме есть подвальное помещение или погреб, такая дренажная система оптимально подойдёт для отвода влаги от фундамента. Желательно, чтобы установка трубопровода выполнялась при строительстве дома, а проектирование выполнится одновременно с разработкой фундамента.

Для того чтобы трубопровод функционировал на полную мощность, нужно сделать глубинную систему. Монтаж осуществляется несколькими этапами:

1. Составление проекта с указанием расположения и диаметра труб, глубиной их залегания, уклоном и местом сбора влаги.
2. Земляные работы (копка траншей и ямы — отстойника). Средняя ширина не должна превышать 0,5 м, а глубина определяется согласно характеристикам, описанным ранее.
3. Отсыпается песчаная подушка.
4. Трубопровод укладывается под наклоном, для того чтобы собиравшаяся там вода стекала в одно место.
5. Траншея засыпается.

Некоторые нюансы

Если при стандартном расположении дома всё предельно ясно, то у некоторых возникает вопрос: как сделать дренаж фундамента для строения, где горизонталь приёма влаги расположена выше трубопровода? Для таких целей понадобится насос, который будет осуществлять движение воды в системе. Обзор дренажных колодцев смотрите в этом видео:

Другая ситуация, когда расположение трубопровода на недостаточной глубине, и происходит его естественное замерзание вместе с грунтом в холодное время. В этом случае необходимо воспользоваться обогревом труб и установить внутри них специальный кабель. Такой вариант на 100 % оградит водоотводящую систему от замерзания.

Таким образом, при современных технологиях практически не существует нерешаемых проблем. Вопрос встаёт лишь в цене вопроса, а сделать дренаж для фундамента самостоятельно сможет практически любой. Достаточно проявить желание и запастись свободным временем.

Типы конструкций

Перед тем как сделать дренаж вокруг дома своими руками, следует определиться с желаемым вариантом. Есть несколько способов подобного обустройства. Если правильно сделать дренирование, то любой из методов будет эффективен. Но времени и финансовых средств каждый требует по-разному.

Можно обустроить такие типы систем:

1. Открытый дренаж. Этот метод довольно простой, и заключается в создании вокруг дома открытых траншей (канав), куда будет стекать вода, а затем впитываться в почву. Несмотря на простоту сооружения такого водоотвода, внешне он выглядит непрезентабельно, и быстро приходит в негодность – траншеи осыпаются и ломаются.
2. Закрытое дренирование. Этот способ подразумевает укладывание перфорированных труб в траншеи земли. В них попадает влага и удаляется от дома. Этот метод является наиболее действенным, но относительно сложным по части исполнения.
3. Засыпной дренаж. Здесь следует выкопать канавы вокруг объекта, как и при открытом методе, а затем засыпать их измельченным кирпичом, щебнем или бутом. Траншеи закрываются дерном. Такой способ дренирования отличается долговечностью, но имеет невысокую степень пропуска влаги. Засыпной водоотвод почти невозможно обслуживать.

Расчет дренажной системы

Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов.Обычно дренаж фундамента устраивается на 0,3-0,5 м., ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм., для каждого погонного метра.

Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.

Что нам потребуется из инструментов?

2 лопаты – совок и штыковка, кирка, перфоратор и тачка для вывоза земли и привоза щебёнки.

Типичные ошибки при устройстве дренажа фундамента

Ознакомьтесь с перечнем наиболее популярных ошибок, допускаемых частными застройщиками, избегайте их в процессе выполнения работы и дренаж вашего фундамента будет максимально долго служить безо всяких нареканий.

1. Во-первых, не возлагайте надежды на пристенный фундамент. Его функции сводятся преимущественно к отведению атмосферных осадков, а не грунтовых вод.
2. Во-вторых, не используйте геотекстиль в качестве фильтра, если ваш участок расположен на суглинках или супесях – спустя несколько лет произойдет кольматация фильтра, что ухудшит эффективность дренажной системы.
3. В-третьих, контролируя угол наклона траншей для укладки труб по возможности работайте с теодолитом и нивелиром вместо уровня – так правильнее.
4. В-четвертых, используйте именно дренажные колодцы вместо ливневых. Последние предназначены для сбора атмосферных осадков.
5. В-пятых, не возлагайте все надежды на одну лишь дренажную систему. Для обеспечения максимально эффективного отведения влаги от опорной конструкции и строения обязательно должна быть обустроена водосточная система в направлении ливневки.

Отвод воды с крыши в ливневую канализацию

Этот момент заслуживает отдельного рассмотрения. Прежде всего, запомните: дренаж и ливневку запрещается подсоединять к одной трубе. На практике при таком решении эффект будет обратным ожидаемому – в дождливый период дренаж не справится с отведением влаги. В результате почва около опорной конструкции переувлажнится, зимой избыточная влага замерзнет, грунт вспучится. Это может привести к деформации отмостки, возникновению подвижек опорной конструкции и ее дальнейшему разрушению.

Особенности монтажа ливневой канализации

Для изготовления ливневки можно использовать обычные оранжевые канализационные трубы. В систему включаются водоприемные лотки. Вода отводится в накопительный колодец. Подробная инструкция по обустройству ливневки не приводится, т.к. это тема для отдельной объемной публикации, не связанной с дренажной системой.

Пассивная защита от «потопов»

Не всегда дренаж должен отводить собравшуюся воду около стен, он может просто не допускать ее попадание туда. Рассмотрим основные предметы, которые стоят копейки, а имеют значение ничуть не меньше, чем труба ПВХ у основания.

1. Отмостка. Очень эффективная вещь, которая сможет «отодвинуть» влагу на расстояние, равное ее ширине. Она делается для того, чтобы вода не стекала по стене здания, а делала это за метр от него. Таким образом, она попадет прямо на отвод. Даже самая лучшая гидроизоляция здания не может полностью защищать стены, поэтому влагу надо убирать он бетона подальше.
2. Ливневка. Если ее сделать правильно, 80% воды будет уходить от дома еще до того, как попадет в землю.
3. Водостоки с крыши. Они собирают влагу со всего периметра и отправляют ее в желоба для отвода. Система работает очень эффективно и вместе сможет удалить 95% жидкости, которая предназначалась для дренажа. Это существенно продлит его срок пригодности и повысит эффективность.

Если все сделать правильно, тогда ваше строение никогда не просядет, будет чрезвычайно долговечным и прочным, а о воде в подвале или гараже вы забудете навсегда!

Подробнее о дренаже для основания

Зато если сделать все правильно, то жилище будет сухим, а в погребе не будет плесени. Поскольку в фирмах стоимость этих услуг достаточно высока, многие хотят сделать дренаж фундамента своими руками.

Для монтажа берут специальные трубы. Здесь нужно помнить, что покупать надо специализированные трубки для дренажа, только тогда система прослужит долго.

Постройка системы по водоотводу нужна многим, но некоторым просто необходима. Например, дренирование очень нужно тем, у кого есть цоколь или подвал, и если уровень подземных вод равняется штыкам пяти лопат.

Еще дренаж очень нужен, если основной компонент почвы – глина, т. к. сквозь нее очень плохо уходит вода.

Перед тем как проводить устройство дренажа фундамента, нужно помнить об особенностях каждого времени года.

Видео:

Это очень важно для понимания того, какая нагрузка будет осуществляться на основание. Например, весной холод чередуется с потеплением, что провоцирует таяние, и на основание начинает давить вода – это еще один повод установить дренаж

Например, весной холод чередуется с потеплением, что провоцирует таяние, и на основание начинает давить вода – это еще один повод установить дренаж.

Дренаж фундамента своими руками

После расчетов приступаем к строительству осушительной системы. Рассмотрим каждую в отдельности.

Пластовый дренаж

Как уже говорилось, его устанавливают, как сопроводительную системы защиты фундамента от намокания грунтовыми и капиллярными водами и как самостоятельный инструмент осушения грунта под плиту.

После выкапывания траншеи или котлована под конструкцию, землю уплотняют и засыпают песком, щебнем или смесью ПГС. В зависимости от качество основания, слоев может быть 1 или 2, но не менее 30 см в общей сложности. Площадь дренирующего пласта должна быть больше площади фундамента, периметр выступает за конструкцию на 20-30 см. при комбинированной дренирующей системе пластовый слой оборудуют трубами, которые укладывают по периметру котлована и концы выводят к местам расположения колодцев. Далее возводят фундамент в обычном режиме.

Колодцы устанавливают после строительных работ. Для этого выкапывают углубления на 1 м ниже залегания труб и монтируют оборудование, вводят магистрали. Яму засыпают послойно щебнем и песком, уплотняя каждый из них.

Пристенный дренаж

В идеале его обустраивают при строительстве фундаментных стен. Если случилось, что дом уже функционирует, то стены придется оголить до самой подушки, чтобы провести профилактические работы.

У основания подушки необходимо создать проектный уклон. Для этого почву срезают или досыпают и уплотняют в нужных местах

Важно добиться перепада высот 2 см на 1 пм дренирующих труб. Застилают геотекстиль по всему периметру траншеи до её верха, фиксируют дно 20 см слоем чистого гравия, в котором формируют углубление под трубу

Укладывают трубы и соединяют из муфтами, концы в местах расположения колодцев оставляют свободными. Засыпают магистраль 20 см слоем гравия, который сверху накрывают текстилем для фильтрации мелких частичек почвы. Устанавливают колодцы. В отверстия вставляют трубы, фиксируют их, накрывают геотекстилем и засыпают щебнем, затем песком, уплотняя каждый слой. Засыпают траншею.

Работы целесообразно производить после окончания работ по возведению фундамента.

Кольцевая система

Сделать дренаж мелкозагубленного фундамента можно по тому же алгоритму, что пристенный, но необходимо учесть несколько нюансов:

• Глубина заложения труб должна располагаться строго ниже уровня промерзания грунта, ниже уровня подошвы на 0,3…0,5 м;
• Приемный колодец должен быть оснащен глухим дном, под его основание не нужно засыпать щебень.

Порядок выполнения работ:

1. Выкопайте траншею на заданном расстоянии от периметра дома.
2. Уплотните основание, выверите уклон и засыпьте его щебнем.
3. Уложите и смонтируйте трубы.
4. Защитите их геотекстилем.
5. Засыпьте щебнем не менее 20 см.
6. Установите колодцы, соедините их с трубами.
7. Засыпьте колодцы.
8. Можно заполнять оставшийся объем траншеи.

https://youtube.com/watch?v=KV7uxPEfr60

Кольцевой дренаж своими руками

Такую систему можно обустроить уже после завершения возведения здания. Рекомендации в отношении отступов между конструкциями и дренажем остаются аналогичными.

Предварительно следует привести пару дополнительных важных замечаний.

Во-первых, в отношении глубины заложения дренажных труб. Зависимость проста: трубы закладываются на полметра ниже фундамента постройки.

Схема прокладки труб кольцевого дренажа.

Во-вторых, в отношении накопительного колодца. В случае с коллекторной системой целесообразнее использовать его разновидность с глухим дном. Порядок установки отличается от инструкции к фильтрационному колодцу лишь отсутствием донной щебенчатой засыпки.

Ревизионные колодцы устанавливаются по тому же принципу, что и накопительные. Меняются лишь габаритные характеристики изделий (подбираются в зависимости от условий конкретной ситуации) и места ввода дренажных труб.

Ревизионный колодец.

Схема монтажа колодца.

В-третьих, в отношении размеров траншеи. Для определения оптимального показателя приплюсуйте к наружному диаметру трубы 200-300 мм. Оставшееся свободным пространство будет заполнено щебенкой. Поперечное сечение траншеи может быть прямоугольным и трапециевидным – как вам удобнее. Со дна ям обязательно убираются камни, кирпичи и прочие элементы, способные нарушить целостность укладываемых труб.

Предварительно для собственного удобства можете сделать разметку. Для этого отступите от стен дома 3 м (в идеале. В условиях отсутствия достаточного пространства многие застройщики уменьшают этот показатель до 1 м, ориентируйтесь по ситуации), вбейте в землю металлический или деревянный колышек, отступив от него дальше на ширину траншеи вбейте второй колышек, затем аналогичные ориентиры установите напротив, у противоположного угла строения. Натяните между колышками веревки.

Кольцевой дренаж своими руками

Земляные работы	Выройте траншеи по периметру фундамента. Не забывайте о наклоне дна – выдерживайте его в пределах 1-3 см на каждый метр. По итогу наивысшая точка дренажной системы должна располагаться ниже по отношению к самой низкой точке опорной конструкции.
Устройство фильтрующих слоев	Засыпьте дно траншеи 10-сантиметровым слоем речного песка. Тщательно утрамбуйте с соблюдением заданного уклона. Поверх песка уложите слой геотекстиля (если грунт чистый песчаный) такой ширины, чтобы в последующем можно было укрыть трубы с учетом толщины щебенчатой засыпки. Поверх геотекстиля засыпьте 10-сантиметровый слой щебенки, не забывая выдерживать заданный уклон. На щебень уложите трубы. На изображении показаны обычные оранжевые канализационные трубы – здесь застройщик самостоятельно сделал отверстия. Удобнее использовать рекомендованные нами гибкие изначально перфорированные трубы, но при отсутствии таковых можете пойти путем застройщика с фотографии. Между отверстиями выдерживайте 5-6-сантиметровый шаг. Рекомендации по соединению труб приводились ранее.
Продолжение устройства изоляции	Поверх трубы насыпьте 15-20-сантиметровый слой щебенки. Заверните геотекстиль с нахлестом. По итогу трубы будут со всех сторон окружены щебенкой, отделенной от грунта и песка геотекстилем.

В завершение остается установить ревизионные и накопительный колодцы, подключить к ним трубы и выполнить обратную засыпку грунта.

Подключение колодца.

В каких случаях применяется дренаж

Все дренажные системы по выполняемой функции можно разделить на несколько видов:

• Пристенный дренаж предназначен для отвода грунтовых вод от здания и защиты участка
• Осушение площади заболоченного участка осуществляется более сложными системами, которые включают в себя целый ряд технологических мероприятий.

Необходимость применения того или иного вида можно определить по ряду косвенных признаков.

Вам необходим дренаж если:

Весной происходит регулярное подтопление подвала. В этом случае организация дренажа должна быть выполнена в комплексе с улучшением гидроизоляции фундамента.

https://www.youtube.com/watch?v=

О близком расположении грунтовых вод свидетельствует и поднимающийся уровень воды в питьевых колодцах.Заболоченное состояние участка говорит само за себя.При повышенной влажности наблюдается также наличие большого количества водолюбивых растений.

Определение расположения грунтовых потоков

Существует два варианта определить глубину пролегания грунтовых вод: народным и практичным способом.

Народные методы определения

Дренаж вокруг дома

Что понадобится:

• шерсть (шерстяная ткань);
• яйцо куриное (1 шт.);
• мыльный раствор;
• сковорода.

Выбирается участок для проведения эксперимента, с него удаляется вся растительность (кустарники, трава, цветы). В мыльном растворе прополаскивается кусок шерсти и оставляется в покое до полного высыхания. Далее нужно разложить шерсть на выбранном участке земли, на ткань разбивается яйцо и накрывается сковородой. После чего все оставляют на сутки в таком состоянии.

Примечание. Проводить эксперимент рекомендуется в сухую погоду, без осадков.

Результат эксперимента

Если на утро поверхность шерстяной ткани вся усыпана росой, значит, подземные артерии пролегают очень близко к поверхности почвы. Такой способ не является панацеей, к тому же точную глубину залегания водяных потоков не определить. Однако именно такой метод позволит обойтись, что называется, «малой кровью», и определить, нужно ли устанавливать дренажную систему или нет.

Практичный подход

Для более точного определения, насколько глубоко пролегают потоки подземных вод, делают бурение скважин. Для более определения расположения грунтовых вод на участке бурят несколько скважин на разных частях участка.

Бурение скважины

Бурение скважины – наиболее трудозатратный, но максимально точный способ. К тому же минимальное время, которое должно пройти для более точных замеров, порядка 5 дней.

Если по истечении пятидневного срока дно скважины заполнилось водой, необходимо опустить деревянный прут в скважину: опускать до тех пор, пока прут не коснётся дна. После чего его вытягивают и измеряют мокрую часть. Отнимая от всей длины прута часть мокрой, можно получить приблизительный уровень залегания водных потоков.

Примечание. Для более точных результатов замер следует проводить осенью (когда выпадает большое количество осадков) или весной (когда начинается оттепель).
