Расчёт несущей способности грунта

Для расчёта несущей способности грунта понадобятся физико-механические характеристики инженерно-геологических элементов (ИГЭ), формирующих грунтовый массив участка строительства. Эти данные берутся из отчета об инженерно-геологических изысканиях. Оплата такого отчёта зачастую окупается сторицей, особенно это касается неблагоприятных грунтовых условий.

Среднее давление под подошвой фундамента не должно превышать расчётное сопротивление основания, определяемого по формуле:

Формула определения расчетного сопротивления грунта основания.

Для этой формулы существует ряд ограничений по глубине заложения фундаментов, их размеров и т.д. Более подробная информация изложена в разделе 5 СП 22.13330.2011. Ещё раз подчеркнем, что для применения данной расчётной методики необходим отчет об инженерно-геологических изысканиях.

В остальных случаях с некоторой степенью приближенности можно воспользоваться усредненными значениями в зависимости от типов ИГЭ (супеси, суглинки, глины и т.п.), приведенными в СП 22.133330.2011:

Расчетные сопротивления крупнообломочных грунтов.

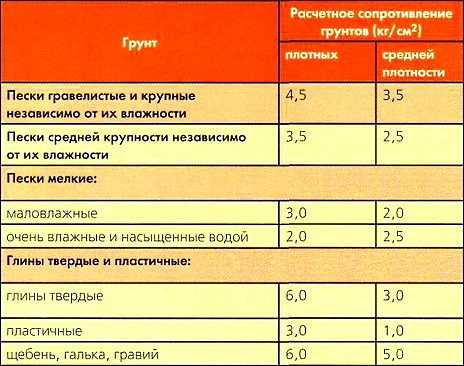

Расчетные сопротивления песчаных грунтов.

Расчетные сопротивления глинистых грунтов.

Расчетные сопротивления суглинистых грунтов.

Расчетные сопротивления заторфованных песков.

Расчетные сопротивления элювиальных крупнообломочных грунтов.

Расчетные сопротивления элювиальных песков.

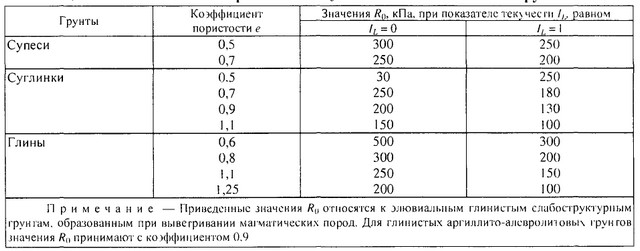

Расчетные сопротивления элювиальных глинистых грунтов.

Расчетные сопротивления насыпных грунтов.

В рамках примера зададимся суглинистым грунтом с коэффициентом пористости 0,7 при значении числа пластичности 0,5 – при интерполяции это даст значение R=215кПа или 2,15кг/см2. Самостоятельно определить пористость и число пластичности очень сложно, для приблизительной оценки стоит оплатить взятие хотя бы одного образца грунта со дна траншеи специалистом лаборатории, выполняющей изыскания. В общем и целом для суглинистых грунтов (самый распространенный тип) чем выше влажность, тем выше значение числа пластичности. Чем легче грунт уплотняется, тем выше коэффициент пористости.

Вычисляем вес конструкции дома.

Пример вычисления веса конструкции дома: Вы хотите возвести дом высотой в 1 этаж, 5 м на 8 м, также внутренняя стена, высота пола до потолка составляет 3 метра.

Подставим данные и высчитаем длину стен: 5+8=13 метров, прибавим длину внутренней стены: 13+5=18 метров. В итоге получаем длину всех стен, затем производим вычисление площади, умножим длину на высоту: S=18*3=54 м.

Вычисляем площадь цокольного перекрытия, умножаем длину на ширину: S=5*8=40 м. Такую же площадь будет иметь и чердачное перекрытие.

Вычисляем площадь кровли, умножим длину листа на ширину, к примеру, лист кровельного покрытия имеет длину 6 метров, а ширину 2 метра в итоге площадь одного листа составит 12 м, итого нам понадобится по 4 листа с каждой стороны. Итого получится 8 листов кровли с площадью 12 м. Общая площадь кровельного покрытия составит 8*12=96 м.

Как рассчитать кубатуру фундамента

Учитывать массу фундамента лучше рассчитывая его объем: эта цифра вам пригодится при заливке фундамента: будете знать, сколько заказывать бетона или сколько материалов потребуется закупить.

Все исходные данные уже известны: высота, ширина и длина ленты. Их перемножаете, получаете кубатуру фундамента.

Например, посчитаем объем фундамента для рассчитанной ранее ленты: длинна 44 м, ширина 30 см (0,3 м), высота 1,75 м.  Перемножаем: 44 м * 0,3 м * 1,75 м = 23,1 м3. Фактически расход, скорее всего, будет немного больше: порядка 25 кубов. На эту цифру и ориентируйтесь при заказе бетона.

Кубатура фундамента рассчитывается исходя из найденных (предполагаемых) размеров ленты: длины, высоты и ширины путем их перемножения

Ленточный тип фундамента. Количество арматуры и вязальной проволоки.

Для ленточного фундамента не понадобится слишком толстая арматура (10-12 мм), ведь этот фундамент имеет большую несущую способность. Продольные прутки арматур испытывают основную нагрузку и укладываются в 10 см от поверхности бетона. Вертикальные и поперечные прутки не испытывают нагрузки, вот почему для них используется гладкая арматура.

Для дома 5 на 8 м и ещё одна внутренние стены, вся длина фундамента составит 45 метров. Общий расход гладкой арматуры на всю площадь фундамента составит 97,5 метра. Также прибавляем длину фундамента для внутренних стен.

Число вязальной проволоки при всей длине фундамента 45 м и шаге в 40 см для одного соединения будет равна 30 см, а общее количество (45 м /0,4 м)*3 (кол-во уровней)=338, умножаем на размер проволоки 338*0,3=102 метра вязальной проволоки.

Расчет материалов для фундамента

Фундамент – один из самых важных этапов строительства. От качества выполнения работ напрямую зависит прочность и надежность конструкции. Калькулятор помогает пользователям определиться, как рассчитать фундамент под дом.

Для успешной процедуры следует выбрать следующие параметры:

1. Тип и форму фундамента. Основа может быть ленточной или свайно-ростверковой. Форма, как правило, выбирается стандартная – прямоугольная, но также можно просчитать конструкцию, имеющую дополнительные несущие стены.
2. Следует определиться с толщиной и длиной досок для опалубки.
3. Для более точного расчета программа просит указать марку бетона, линейные замеры и тип армирования.

После введения параметров устройство выводит на экран, сколько необходимо приобрести заливки, арматуры и проволоки, а также других материалов для выполнения работ. Помимо этого, пользователь сможет узнать, какой будет длина ленты, общая нагрузка на почву, вес и объем бетона, и другие детали

Важно понимать, что все данные ориентировочные и могут изменяться в процессе строительства

Ленточный фундамент считается наиболее практичным и пользуется популярностью у строителей. Это монолитная замкнутая железобетонная полоса, которая проходит под всеми несущими стенами дома. Таким образом, нагрузка распределяется по всей длине. Углы в таких случаях нагружаются больше всего. Выделяют монолитные, сборные, мелкозаглубленные и глубокозаглубленные ленточные фундаменты. Для правильного сооружения основы помещения, необходимо сделать расчет глубины заложения фундамента.

Расчеты могут быть не только технического характера, но и экономического, что играет положительную роль на подготовительном этапе строительных работ

Столбчатый тип фундамента. Количество арматуры и вязальной проволоки.

Столбчатый тип фундамента не испытывает сильной нагрузки, и для его армирования по вертикали подходит ребристая арматура с диаметром в 1 см. Горизонтальная арматура не испытывает на себе никаких нагрузок, она служит только для соединения вертикальных, для нее подходит гладкая арматура толщиной 0,6.

Например, высота столба в 1,5 м и имеющий диаметр 15 см, хватит всего 4 прута в 7,5 см и связкой в трех местах. Общее количество ребристой арматуры толщиной 1 см составит 1,5 м*4=6 м. Необходимое количество гладкой арматуры для одного соединения будет 30 см, а общее количество 90 см.

Также очень просто рассчитать количество вязальной проволоки. Количество соединений, 3 горизонтальных прутка, умножаем на количество вертикальных и на количество проволоки для одного соединения: 3*4*30 см=3,6 метра, а общее количество 3,6*20=72 метра.

Определение требуемой ширины подошвы («подушки») ленточного фундамента

Требуемая ширина подошвы определяется отношением расчетного сопротивления основания к линейно распределенной нагрузке.

Ранее мы определили погонную нагрузку, действующую в уровне подошвы фундамента – 7925кг/м. Принятое сопротивление грунта у нас составило 2,15кг/см2. Приведём нагрузку в те же единицы измерения (метры в сантиметры): 7925кг/м=79,25кг/см.

Ширина подошвы ленточного фундамента составит: (79,25кг/см) / (2,15 кг/см2)=36,86см.

Ширину фундамента обычно принимают кратной 10см, то есть округляем в большую сторону до 40см. Полученная ширина фундамента характерна для легких домов, возводимых на достаточно плотных суглинистых грунтах. Однако по конструктивным соображениям в некоторых случаях фундамент делают шире. Например, стена будет облицовываться фасадным кирпичом с утеплением толщиной 50мм. Требуемая толщина цокольной части стены составит 40см газобетона + 12см облицовки + 5см утеплителя = 57см. Газобетонную кладку на 3-5см можно «свесить» по внутренней грани стены, что позволит уменьшить толщину цокольной части стены. Ширина подошвы должна быть не менее этой толщины.

Корректировка параметров

Если нагрузка, передаваемая через ленточный фундамент, для данных грунтов велика, выхода два: использовать при строительстве более легкие материалы или увеличить ширину ленты.

Изменение материала очень трудоемко: часто изменение одного материала тянет за собой цепочку изменений параметров целого ряда других. В результате расчет массы приходится переделывать. Потому чаще увеличивают толщину ленты в фундаменте. Этим увеличивается уменьшается удельная нагрузка. Но слишком широкий ленточный фундамент (шире 60 см), особенно глубокого заложения,  невыгоден экономически: большой расход материала и трудозатараты. В этом случае необходимо сравнивать стоимость нескольких типов фундамента.

Ширину монолитно-ленточного фундамента подбирают исходя из рассчитанной нагрузки от дома и несущей способности грунтов

Не забудьте после изменения ширины ленты пересчитать ее массу и соответствующим образом откорректировать массу строения.

Типы расчета строительства дома

Процесс расчета дома состоит из нескольких этапов. Для достоверных данных необходимо учесть множество деталей. Рассмотрим подробнее, из чего состоит процедура:

• показатели площади дома – это размер строения, которое планируется построить, а также этажность конструкции;
• проектное решение – ориентировочная проектная стоимость, которая может рассчитываться для конструктивных, инженерных и архитектурных решений;
• тип фундамента – необходимо определиться, какая основа будет использоваться: ленточная или плиточная;
• тип перекрытий – устройство может учесть материал, который будет использоваться для строительства перекрытий;
• расчет стоимости стройматериалов.

Прежде чем приступить к непосредственному строительству, необходимо провести расчеты расходов строительных материалов для той или иной конструкции

Главной особенностью калькулятора является возможность экспериментировать и выбирать разнообразные комбинации. В процессе расчета клиент сможет несколько раз поменять тип конструкции, строительные материалы и полностью изменить проектное решение.

Размер и заливка нового фундамента

Размер фундамента, построенного на грунтах, имеющих низкую несущую способность (например, на глинистых почвах), должен быть значительно шире чем обычно, для обеспечения большей стабильности. Чрезмерное увеличение ширины и глубины конструкции экономически не оправдано, поэтому разумным вариантом является создание оснований с использованием железобетона.

Армирующие стержни добавляют свойство растяжения к основанию, делая всю конструкцию способной противостоять напряжению и сжатию. Количество арматуры устанавливают после того, как будет выполнен расчёт фундамента, с целью чего можно применить калькулятор онлайн.

На размеры оснований влияют несколько факторов:

1. Тип почвы. Он должен выдерживать вес строения. Часто проблема возникает с глинистыми почвами. Изменения в них происходят до определённой глубины (обычно около 0,75 м), поэтому фундаменты должны быть сделаны глубже, во избежание прямого воздействия движения земли. Как правило верхний слой почвы снимают до тех пор, пока не будут обнаружены более плотные слои грунта.
2. Смежные структуры- например, основание соседнего здания. Если траншеи пройдут рядом, тогда потребуется помощь путём раскопок и бетонирования в более коротких участках, чтобы избежать подрыва всей длины смежной структуры.
3. Деревья. Они извлекают влагу из земли через свою корневую систему, и земля будет иметь тенденцию к сжатию и чрезмерному перемещению грунта, что может привести к повреждению основания и поддерживаемой им конструкции.
4. Водостоки и канализационные трубы. По мере того как вес от основания здания переносится на почву, он распространяется вниз под углом около 45 градусов. Если канализационные трубы находятся в зоне, покрытой этой площадью, существует риск, что на неё может повлиять нагрузка от строения. Возможен разрыв труб.
5. Глубина грунтовых вод. В случае их опасного уровня необходимо планировать мероприятия по дренажу воды, предварительно проанализировав возможное давление водяного напора на основание здания.
6. Топография, местность участка и его окрестностей. Разные виды ландшафтов требуют разных фундаментных систем.
7. Наличие дорог и других зданий в непосредственной близости от строительной площадки: стены соседнего здания и дороги могут ограничить площадь фундамента.

Плиточный фундамент.

Плитный фундамент — это монолитная конструкция, залитая под всю площадь здания. Чтобы произвести расчет, нужны базовые данные, то есть площадь и толщина. Наша постройка имеет размеры 5 на 8 и его площадь будет 40 м2. Рекомендуемая минимальная толщина 10-15 сантиметров, значит заливая фундамент нам необходимо 400 м3 бетона.

Высота основной плиты равняется высоте и ширине ребра жесткости. Значит если высота основной плиты 10 см, то глубина и ширина ребра жесткости также будет 10 см, из этого следует, что поперечное сечение 10 см ребра будет 0,1 м*0,1=0,01 метра, затем умножаем результат 0,01 м, на всю длину ребра 47 м, получаем объем 0,41 м3.

Что предварительно рассчитывается при строительстве каркасных домов?

Задумываясь о воздвижении помещения, пользователи изучают вопрос, как рассчитать стройматериалы для строительства дома. К счастью, калькулятор помогает избежать массы проблем и выводит ориентировочные показатели, которые в будущем пригодятся строителю.

Начинать процесс строительства всегда следует с предварительного расчета строительных материалов.

Чтобы составить смету, пользователю необходимо ввести следующие параметры:

• вид фундамента: ленточный, плитный или свайный;
• стеновой материал: кирпич, строительный, газобетонный, керамический или пеноблок, брус, лафет или оцилиндрованное бревно;
• материал для утепления конструкции;
• тип кровли: односкатная, двускатная, мансардная или вальмовая крыши;
• оснащение дома инженерными сетями и другими коммуникациями;
• расчет стройматериалов для строительства дома: тяжелый или легкий бетон, строительный раствор, утеплитель, сечение кабеля;
• внутренняя и внешняя отделка конструкции.

Расчет стройматериалов на дом позволяет подобрать идеальный для пользователя вариант и приступить к работам, имея понимание, сколько понадобиться материалов и каким будет помещение в будущем.

Предварительные подсчеты необходимо согласовывать со специалистами в данной области или же проверять ими уже проведенные расчеты

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

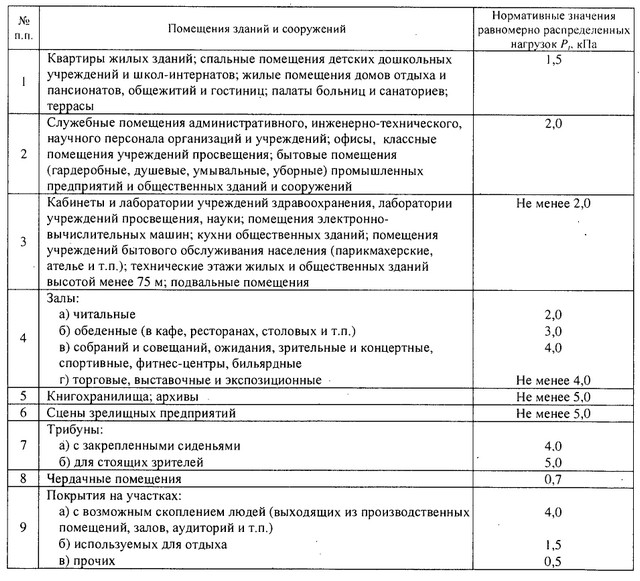

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

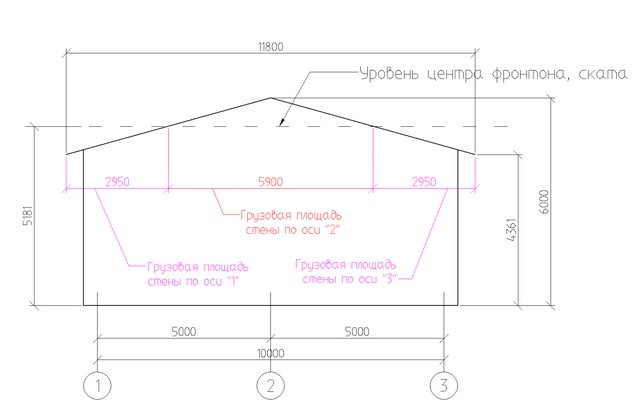

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки	Нормативное значение, кг/м2	Коэффициент надежности по нагрузке	Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия	275	1,05	290
Собственный вес напольного покрытия	100	1,2	120
Собственный вес гипсокартонных перегородок	50	1,3	65
Полезная нагрузка	200	1,2	240
Собственный вес стропил и кровли	150	1,1	165
Снеговая нагрузка	100*1,4 (мешок)	1,4	196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

• глубина заложения + высота цоколя = высота;
• ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения  читайте в статье «Какой глубины должен быть фундамент».

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения  приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см)  — 132000 см2. Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

В каких случаях и как используется строительный калькулятор?

Калькулятор для строительства дома – очень удобная вещь, которая в первую очередь предназначена для ориентировочных (предварительных) расчетов стоимости возведения конструкции. С помощью программы можно выбрать любую технологию строительства дома, сравнить цены на материалы и выбрать наиболее подходящие, вникнуть в процесс и просчитать будущую отделку помещения (фасады и прочее).

Тем не менее, получив ориентировочную стоимость возведения дома, пользователь должен понимать, что цифра будет намного меньше, чем в оригинале. Всё потому, что программа выбирает усредненную стоимость. Во время выполнения работ покупаются материалы, цена которых может быть значительно выше, так же, как и стоимость услуг на строительно-монтажные работы.

Недостатками системы является отсутствие гибкости и прозрачности расчетов.

Учимся на примере

Предлагаем рассмотреть процесс расчёта на определённом примере. Выполним вычисления для фундамента дома габаритами 6×8 м с обустройством одной несущей стены внутри и без устройства подвала. О том, как самостоятельно рассчитать фундамент, смотрите в этом видео:

После вычисления веса дома и других общих нагрузок получили показатель равный 160000 кг.
После исследование типа грунта, определили, что преобладает глина влажная. Её показатели сопротивления по таблице равна 6кг/см2. Коэффициент условий – 1. Коэффициент надёжности – 1.2.
Подставив все показатели в формулу, получим S=(1,2*160000):(1*6)=32000(см2)=3,2(м2).
Теперь определяем ширину траншеи для ленточного фундамента. Общая длина ленты составляет примерно (6+8)*2+6=34 (м). Слагаемое 6 вне скобок определяет длину внутренней несущей стены. Таким образом, ширина траншеи составит 3,2/34=0,1 (м).

Для деревянного домика, рассчитав площадь подошвы получаем показатель 1 м2. Теперь приступаем к вычислению количества необходимых свай

Обращаем внимание на о, что в данном случае устройство подвала довольно сложный процесс. Учитывая, что для одной сваи необходимо основание площадью 0,07 м2, получаем 1/0,07=15 свай.

Итак, производя расчёты для фундамента, следует несколько раз перепроверить показатели. Насколько правильно выполнены вычисления, зависит надёжность и безопасность будущей конструкции. Также немаловажный фактор – это расчёт закупок материалов для выполнения работ по закладке фундамента.

Таблица сравнительных характеристик строительных материалов

После того, как вы ознакомились с общими эксплуатационными характеристиками, чтобы выполнить корректный расчет блоков на строительство стен, необходимо наглядно сравнить параметры материалов в цифрах. Мы выбрали самые распространенные изделия на рынке и добавили их в таблицу.

По умолчанию считается, что все блоки и кирпичи являются полнотелыми, с гладкими краями и в форме параллелепипеда. Так как кирпичи продаются поштучно, средняя цена умножалась на количество в кубе (512 штук). Стоимость актуальна для Московской области на 2019 год.

Материал	Цена за 1 м3, руб	Долговечность, лет	Морозостойкость, циклы	Теплопроводность, Вт/(м·°C)
Керамический кирпич одинарный, М-150	4600-5100	> 100	50-100	0,8-0,95
Силикатный кирпич одинарный, М-150	3800-4400	>100	50-100	0,8-1.1
Пенобетон, 600х300х200, D500	2300-3000	80	40	0,12-0,21
Газобетон, 600х300х200, D500	2500-3400	60	35	0,1-0,14
Газосиликат, 600х300х200, D500	2800-3500	60	35	0,1-0,15
Керамзитобетон, 400х200х200, D1400	2500-3000	75-90	25-50	0,15-0,45
Шлакобетон, 400х200х200, D1400	1800-2500	80-100	20	0,3-0,5

После того, как вы выберите наиболее подходящий вид блока, используйте наш строительный калькулятор для расчета стен из блоков, чтобы получить максимально детализированный отчет по количеству материалов.

Плюсы и минусы ленточных фундаментов

Они имеют как положительные, так и отрицательные качества.

Преимущества:

• Простота дизайна, возможность построить фундамент без дорогостоящих инструментов.
• Возможность выдерживать большие нагрузки.
• Простота сборки, никаких специальных требований к обучению персонала.
• Длительный срок службы.

Недостатки:

• Не подходит для всех типов почвы.
• Одноразовая заливка, всего объёма за один раз и подготовка такого количества бетона довольно проблематичны.

Надежные и прочные ленточные фундаменты пригодны для многих зданий и являются оптимальным вариантом строительства дома.

Строительные калькуляторы

Общестроительные работы

Материал на армопояс

Расчет бетона на лестницу

Калькулятор опалубки перекрытия

Калькулятор отмостки

Калькулятор твердения бетона

Калькулятор бетона на ленточный фундамент

Калькулятор количества блока

Калькулятор арматурной сетки

Калькулятор арматуры

Расчет забора из профнастила

Расчет расхода химического анкера

Расчет раствора

Расчет кирпича на кладку

Нагрузки

Расчет вала на кручение

Эпюры нормальных и касательных напряжений

Расчет на опрокидывание

Калькулятор фермы

Калькулятор ветровой нагрузки

Калькулятор балки

Калькулятор снеговой и ветровой нагрузки

Сбор нагрузок онлайн

Расчет нагрузки на фундамент

Расчет балки на прочность

Расчет балки на прогиб

Расчет растянутых элементов

Расчет стойки

Металл

Расчет металлической лестницы на тетивах

Расчет металлического каркаса

Расчет болтового соединения

Расчет металлической лестницы

Сортамент металлопроката

Стык двутавровых балок

Минимальное расстояние между болтами

Расчет массы металла

Калькулятор массы метизов

Железобетон

Расчет железобетонной колонны

Расчет фундаментной плиты

Расчет железобетонной балки

Дерево

Калькулятор стропил

Расчет количества и объема досок

Расчет деревянной балки онлайн

Инженерные коммуникации

Аэродинамический расчет

Калькулятор площади воздуховодов

Гидравлический расчет трубопровода

Расчет скорости воды, воздуха, газа

Расчет продухов

Расчет диаметра газопровода онлайн

Расчет высоты дымохода онлайн

Расчет водосточной системы

Расчет системы вентиляции

Отделка

Калькулятор штукатурки стен
Калькулятор стяжки пола

Калькулятор плитки на пол

Расчет площади стен

Онлайн расчет краски

Расчет плитки, краски, обоев и штукатурки

Расчет размеров

Геометрические характеристики

Калькулятор сферы

Калькулятор объема цилиндра

Расчет развертки конуса

Калькулятор винтовой лестницы

Расчет площади крыши

Расчет кубатуры

Коэффициент линейного расширения

Калькулятор площади

Теплотехника

Расчет точки росы онлайн

Расчет секций радиатора онлайн

Расчет теплопотерь дома онлайн

Теплотехнический расчет

Электрика

Калькулятор сечения кабеля

Расчет мощности кондиционера

Расчет освещенности помещения

Прочее

Калькулятор линейной и угловой скоростей

Расстояние между точками

Линейная интерполяция

Калькулятор кредитов

Калькулятор единиц измерения

Калькулятор градусов и минут

Калькулятор уклонов

Плиточный тип фундамента. Количество арматуры и вязальной проволоки.

Количество арматуры зависит от грунта и веса здания. Допустим, ваша конструкция стоит на устойчивом грунте и имеет небольшой вес, тогда подойдет тонкая арматура, диаметром 1 сантиметр. Ну, а если конструкция дома тяжелая и стоит на неустойчивом грунте, то вам подойдет более толстая арматура от 14 мм. Шаг арматурного каркаса составляет как минимум 20 сантиметров.

К примеру, фундамент частной постройки имеет длину 8 метров и ширину 5 метров. При частоте шага в 30 сантиметров по длине необходимо 27 прутков, а по ширине 17. Необходимо 2 пояса, поэтому число прутков составляет (30+27)*2=114. Теперь это число умножим на длину одного прутка.

Затем сделаем соединение в местах верхней сетки арматуры с нижней сеткой, то же самое сделаем в месте пересечений продольных и поперечных прутков. Число соединений будет равно 27*17= 459.

При толщине плиты в 20 сантиметров и расстоянии каркаса от поверхности 5 см, значит для одного соединения нужен прут арматуры длиной 20см-10 см=10 см, и теперь общее число соединений равно 459* 0,1 м=45,9 метров арматуры.

По числу мест пересечений горизонтальных прутков, можно посчитать количество необходимой проволоки. Соединений на нижнем уровне будет 459 и столько же на верхнем, всего получится 918 соединений. Для связки одного такого места нужна проволока, которая согнута пополам, вся длина для одного соединения составляет 30 см, значит 918 м *0,3 м=275,4 метра.

Выбор ширины основания

Он зависит от несущей способности почвы и предполагаемой нагрузкой строения. Чем выше сопротивление грунта, тем меньше ширина основания для той же конструкции. Если основание монтируется на наклонной поверхности, выполняют ступенчатую конструкцию. Ленточный фундамент — наиболее распространённый тип основания и самый дешёвый по стоимости. Полоса из железобетона поддерживает стены. В качестве примера можно привести калькулятор фундамента онлайн, взятый с сайта stroy-calculators.ru/lentochnii_fundament.php.

Глубина траншеи может варьироваться. Ширина основания зависит от безопасной несущей способности почвы, а толщина — от прочности материала фундамента. Согласно онлайн-калькулятору для дома типового расчета № 7 длиной 14 метров и шириной 9 метров фундамент должен быть не менее 70 см глубиной и 40 см в ширину.

Получаем полный расчёт.

Всего арматуры	717.6	метров
Горизонтальные ряды	312	метров
Вертикальные стержни	218.4	метров
Соединительные стержни	187.2	метров
Соединения	156	шт.
Общий вес арматуры	637.23	кг

Заключение

Расчёт ленточного фундамента выполняется согласно действующим строительным нормам и правилам, в первую очередь СП 22.13330.2011. Точный расчёт фундамента по несущей способности и его осадки невозможен без отчета об инженерно-геологических изысканиях.

Приближенным образом требуемая ширина ленточного фундамента может быть определена на основании усредненных показателей несущей способности тех или иных видов грунтов, приведенных в СП 22.13330.2011. Расчёт осадки обычно не показателен для простых, однородных геологических условий в рамках «частного» строительства (легких строений малой этажности).

Принятие решения о самостоятельном, приближенном, неквалифицированном расчёте ширины подошвы ленточного фундамента владельцем будущего строения неоспоримым образом возлагает всю возможную ответственность на него же.

Целесообразность применения он-лайн калькуляторов вызывает обоснованные сомнения. Правильный результат можно получить, используя методики расчёта, приведенные в нормах и справочной литературе. Готовые калькуляторы лучше применять для подсчета требуемого количества материалов, а не для определения ширины подошвы фундамента.

Точный расчет ленточного фундамент не так уж прост и требует наличия данных по грунтам, на которые он опирается, в виде отчета по инженерно-геологическим изысканиям. Заказ и оплата изысканий, а также кропотливый расчет окупятся сторицей правильно рассчитанным фундаментом, на который не будут потрачены лишние деньги, но который выдержит соответствующие нагрузки и не приведет к развитию недопустимых деформаций здания.
