Объем котлована может зависеть от особенностей рельефа

Проведение земляных работ необходимо при возведении большинства конструкций промышленного и гражданского назначения. Способ, которым делают подсчет для котлована, траншеи или насыпи, выбирается в каждом случае индивидуально. Это зависит от следующих факторов:

• масштаба работ;
• назначения объекта (фундаменты зданий, опор, прокладка технологических коммуникаций, устройство колодцев, открытые дренажные системы);
• особенности рельефа строительной площадки;
• способа выемки и удаления земли (ручной, механизированный), который определит необходимость обустройства дополнительных заездов в рабочую зону;
• плотности застройки участка.

Точный

Максимально приближенный к действительности расчет объема грунта предполагает проведение следующих изысканий (на местности, камеральных работ):

1. Определение контура расчета. При помощи топографической съемки определяются характерные точки и высотные отметки почвы, нижней подстилающей поверхности котлована, сопутствующих выемок, насыпей, перепадов, хребтов.
2. Последующая камеральная обработка устанавливает дополнительные (промежуточные) точки, нужные для корректного определения всех значений (контура, объемов, площади нулевых работ). Производится оценка геологических показателей данного участка.
3. Составление технического отчета с указанием условий, оснований, результатов, фактических и допустимых погрешностей.

Самостоятельный

Определение объема земляных работ при устройстве котлована с откосами и траншей не составляет большого труда после проведения замеров (длина прямых отрезков периметра, глубины в соответствующих точках).

В случаях, когда выемка представляет собой фигуру сложной формы, ее разбивают на простые геометрические тела (призмы, имеющие в основании треугольник, прямоугольник, пятиугольник). Суммирование всех результатов дает нужное значение объема выемки в котловане.

Зная величину площади котлована и всех высот в составляющих ее фигурах, удобно воспользоваться сервисом «онлайн калькулятор». Пример можно увидеть на таком рисунке:

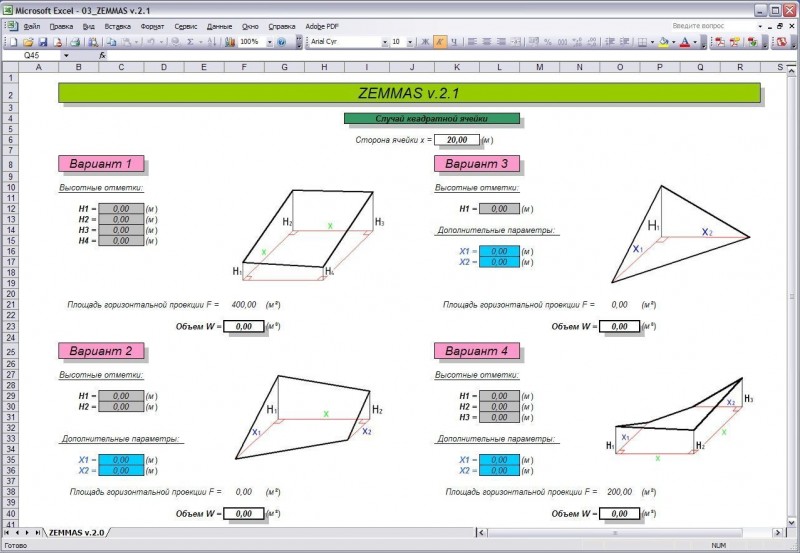

Введя соответствующие значения в поля на указанных вариантах геометрических тел, получают результат, точность которого зависит от выбранного контура расчета.

В относительно простых подсчетах, там, где значение возможной погрешности не велико, используется формула, соответствующая приближенному размеру земляного сооружения:

Как посчитать объем траншеи с откосами?

Выемки в рыхлых грунтах имеют скошенные стенки. Расчет объема грунта траншеи с откосами производится по формуле: площадь трапеции (поперечного сечения в форме трапеции) умножается на длину канавы.

• V — объем;
• a — ширина канавы по дну;
• b — ширина канавы по верху;
• h — глубина выемки;
• L — длина.

Посчитать объем траншеи с откосами и перепадом высот несколько сложнее. Калькуляция выглядит как полусумма площадей двух трапеций (площади сечения начала и конца выемки) умноженная на длину траншеи.

V = (F1+ F2) /2 ∙ L, или V = ((a + b) /2 ∙ h1+ (a + b) /2 ∙ h2 ) /2 ∙ L, где:

• F1 — площадь поперечного сечения у начала углубления;
• F2 — площадь поперечного сечения в конце;
• а — ширина траншеи по дну,
• b — ширина по верхнему срезу,
• h1- глубина выемки в начале,
• h2 — глубина выемки в конце.

При сложных формах углубления, наличия расширений (для коллекторов, колодцев и прочих сооружений) расчет объема земли траншеи производится после условной разбивки общего объема на простые составляющие, подсчета их величин и суммирования.

К услугам геодезистов обращаются, если требуется подсчитать количество перемещаемых масс при обустройстве котлована, выравнивании стройплощадки, вертикальном планировании участка. Особенно актуален этот вид работ на территории со сложным рельефом. Сведущий специалист выполняет расчет объема ямы любой конфигурации, перемещаемых масс грунта не только на местности, но и в камеральных условиях, имея на руках актуальные топосхемы и проектные чертежи (либо исполнительные схемы коммуникаций).

Инструкция для калькулятора объема и стоимости земляных работ при рытье котлована

Параметры:

 X — Ширина

B — Глубина

Y — Длина

Подготовка к основательному строительству начинается с рытья котлована, который предназначается для возведения фундамента здания или сооружения, прокладки канализации, обустройства бассейна или водоёма, дренажной системы, снабжения здания или сооружения водой.

При подготовке к рытью котлована необходимо оценить количество почвы, которую необходимо будет куда-то девать – вывезти или использовать с пользой.

Выполнение проекта земляных работ и цены

Прежде чем начинать работы по рытью котлована, необходимо заранее определиться с тем, в какое место будет вывозиться вынимаемый грунт. Верхний слой, который отличается плодородными свойствами, часто применяется для облагораживания приусадебного участка, оформления клумб и цветников возле дома. Неплодородный слой может быть использован при планировке сада, огорода, в качестве подсыпки для фундамента или вывезти с участка.

Учтите, что цена на 1 м3 вынимаемой почвы будет расти по мере увеличения объ1мов траншеи.

Преимущественно потребность в вывозе почвы при рытье котлованов достаточно велика, поэтому заранее следует позаботиться об этом. Также следует учитывать запас по размеру котлована перед монтажом опалубки.

Воспользоваться услугами техники или копать котлован самостоятельно?

При выборе варианта предлагаем вам ознакомиться с особенностями каждого из них.

Ручная работа характеризуется точностью и чётким соблюдением необходимых параметров. Её стоимость будет гораздо ниже, чем аренда техники или заказ услуг по рытью котлована в специализированных агентствах. Если размер котлована — большой, а выкопать необходимо большой объём почвы, то в данном случае необходимо воспользоваться услугами техники.

Процесс в этапах

Начинать следует с определения места, где будет выкопан котлован и его разметки. Делать это рекомендуется с помощью специальных колышек, которые втыкаются по периметру участка. Между собой они соединяются шнуром яркого цвета. Помочь в максимальной точности размера ямы могут две диагонали, которые при правильной разметке будут совпадать. Использование такого метода актуально на ровном участке земли.

Существует другой вариант определения точной разметки. В небольшом отдалении от котлована вкапываются столбики, фиксирующие доски в горизонтальном положении на одном и том же уровне.  На них и натягиваются шнуры. Для определения идеальной разметки необходимо постепенно перетаскивать шнуры. Также очень поможет профессиональное оборудование, которое предназначено для этих целей.

Копка котлована

Не забывайте о безопасности специалистов, копающих котлован, особенно в местности с неустойчивым или очень рыхлым грунтом. Во избежание осыпания такого грунта следует делать стенки с небольшим уклоном. Контроль стенок и дна может осуществляться с помощью уровня или рейки.

Расчет объема выемки

Пример 2. Сделана выемка для железнодорожного пути. Длины выемки — 20 м. Ширина выемки по дну — 6,0 м. Откосы сделаны с уклоном 1:2 (рис.11). Глубина выемки в одном конце 5 м, а в другом — 4 м.

Ширина выемки поверху равна ширине по дну плюс удвоенная длина заложения откоса. При откосе 1:2 заложение откоса равно двойной глубине выемки. Значит в одном конце ширина выемки поверху будет:

6+(4*2)*2=22 м,

а в другом конце:

6+(5*2)*2=26 м.

Площадь поперечного сечения выемки с откосами равна площади трапеции или половине суммы ширины по дну и ширины поверху, умноженной на высоту. Тогда площадь поперечного сечения в одном конце будет:

(6+22)/2*4=56 кв.м,

а в другом: (6+26)/2*5=80 кв.м.

Для того, чтобы получить объем, надо среднюю площадь поперечного сечения выемки умножить на длину ее (20 м).

Средняя площадь равна половине суммы площадей в начале и в конце участка выемки, т.е.:

(56+80)/2=68 кв.м.

Если помножить эту среднюю площадь на длину выемки получим:

68*20 = 1360 куб. м.

Это и есть объем выемки.

Расчет объема траншеи

1. Главная
2. Блог
3. Расчет объема земляных работ для траншеи

Строительство, ремонт, реконструкция зданий, сооружений, коммуникаций практически всегда сопровождается земляными работами. Для приватных усадеб, где потребности в перевалке земли немного, не так важна точность в подсчетах кубатуры перемещенных масс. При крупном же строительстве в Москве и Московском регионе, где на рытье траншей затрачивается немало времени и трудовых ресурсов, вовлекается большое количество специализированной техники, требуется точный расчет объема земляных работ для траншеи. В этом случае для верных замеров и вычислений привлекают профессиональных геодезистов, которые с помощью современных геодезических приборов выполняют высокоточные натурные измерения. Для предварительной оценки предстоящих земляных работ опытные специалисты производят расчеты объемов земляных масс по предоставленным проектным чертежам.

Знать, как производится расчет объема земли траншеи нужно и частнику, который нанимает сторонних специалистов — для контроля стоимости выполненных работ.

Определение и расчет объемов земляных работ

На практике существуют разные способы расчета объема земляных работ, воспользовавшись которыми вы получите ту или иную степень точности. В случае масштабных проектов, отклонения результата от плана могут быть весьма значительными, в связи с чем данному этапу отводится особая роль. Расчет объемов земляных работ помогает правильно определить требуемые трудовые и технические ресурсы, составить календарный план и утвердить сметную стоимость. Причем уточнения по объемам земляных работ траншеи в документацию могут вноситься не только на стадии проектирования, но и позже.

Если земляные работы подразумевают результат в виде правильной геометрической формы, то для определения объема достаточно воспользоваться формулой из числа общеиспользуемых. С усложнением рельефа более трудоемкими становятся и методы подсчета. В этом случае подходящую формулу можно найти в справочниках.

Из всего многообразия форм земляных сооружений выделяют три главные: котлован, траншея (еще одно название — линейно-протяженное сооружение), вертикальная планировка площадки. В первом случае для расчет объема земляных работ предпочтение отдается методу поперечных профилей (в случае многоугольного очертания с параллельными основаниями можно воспользоваться формулой Симпсона), во втором подсчет в большинстве случаев осуществляется по продольным и поперечным профилям.

Расчет объема круглого котлована

Пример 5. Найти объем круглого котлована под дымовую трубу котельной. Глубина котлована — 5 м, стенки — отвесные, диаметр котлована равен 10 м. В этом случае объем равен площади дна котлована, умноженной на его глубину. Смотрите рис. 14.

Площадь круглого дна равна диаметру его, умноженному на самого себя и еще на число 3,14 (π) и поделенному на 4, т.е.:

(10х10х3,14)/4=314/4=78,5 кв. м,

а объем котлована будет равен:

78,5х5=392,5 куб. м.

Чем более неровна поверхность земли, тем меньше должно быть расстояние между смежными поперечными профилями выемок и насыпей при подсчете их объемов.

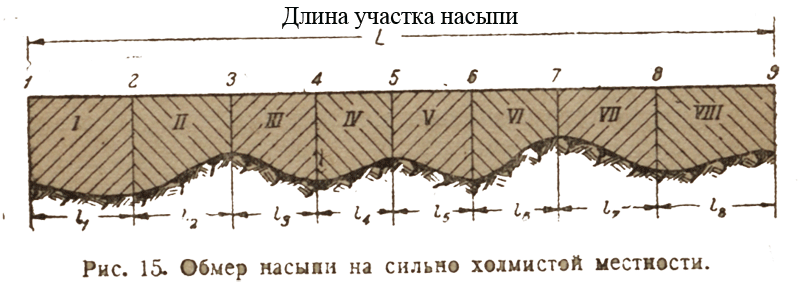

На рис. 15 показано, в каких местах надо брать поперечные площади насыпи при сильно волнистой поверхности земли. На рис.15 1, 2, 3 и. т. д. означают те места, где надо брать площади, а l¹, l² и. т. д. — расстояние между ними.

Объем участка II насыпи будет равен площади 2+ площадь 3, деленной пополам и умноженной на расстояние l².

Объем всей насыпи равен сумме объемов участков I, II, III и. т. д.

Простейшими приборами для измерения длины, ширины и высоты земляного сооружения является мерная лента и рулетка.

Мерная лента делается из тонкой стали шириной 2-3 см. Длина ленты — 20 м. Лента разделена на метры, полуметры и дециметры (дециметр равен 10 см) (рис. 16).

Рулетка — это тесьма длиной 5, 10 или 20 м, заключенная в футляр, в котором она наматывается на ось, пропущенную поперек футляра (рис. 17). Деления на тесьме имеются метровые, дециметровые и сантиметровые.

Оптимальным вариантов для замера в данный момент является лазерная рулетка и теодолит с нивелиром.

Мне нравитсяНе нравится

Преимущества калькулятора

Благодаря данной программе вы можете непосредственно в онлайн режиме рассчитать необходимые параметры

Это важно не только на этапе подготовки, но и для корректировки параметров объекта в процессе строительства. Именно возможность воспользоваться помощью такой программы в режиме онлайн – это гарант того, что в случае возникновения несостыковок между проектом на бумаге и реальным его воплощением, вы легко сможете подкорректировать данные и направить деятельность работников в необходимое русло

В свою очередь, все это позволит вам достичь максимально удовлетворительного результата.
Между тем, не стоит забывать, что важно не только правильно просчитать пропорции и параметры объекта строительства. Необходимым условием для достижения желаемого результата является и то, насколько ответственно вы подойдете к выполнению собственной работы, ведь халатное отношение совершенно неприемлемо и не позволит воплотить в жизни даже идеальный проект.

Расчет объемов рытья траншеи

Пример 1. Рабочие роют траншею с вертикальными стенками (рис. 10). За день бригада прошла 15 м траншеи. Если в начале траншеи глубина была равна 5,0 м, а в конце 4,0 м, ширина траншеи по дну и поверху — 3,0 м, то объем работ находится так: Определяем две площади поперечного сечения траншеи:

1. В месте начала работ 3*5= 15 кв.м;

2. В месте окончания работ 3*4= 12 кв.м;

Средняя площадь поперечного сечения траншеи получается, если сложить обе площади и разделить пополам:

(15+2)/2=13,5 кв.м;

Если эту среднюю площадь умножить на длину траншеи, пройденную бригадой, то получим:

13,5*15= 202,5 куб. м.

Это и будет искомый объем проделанной бригадой работы за день.

Кто выполняет расчет объема земли траншеи?

Наша компания «Московская геодезия» на протяжении ряда лет выполняет геодезические работы любой сложности и масштабности в Москве, Московской области и других регионах страны. Уровень знаний и профессионализм наших сотрудников вывел наше предприятие в число лидеров в сфере инженерных изысканий и геодезии.

Проводимая нами ценовая политика и высокое качество выполняемых работ привлекает не только крупные строительные фирмы, но и частных застройщиков.

В числе наших преимуществ — наличие современных приборов и оборудования, точность расчетов, соблюдение оговоренных сроков, высокая квалификация специалистов.

Составление документа

Картограмма

Картограмма земляных работ составляется поэтапно согласно инструкции.

Основу документа составляет геодезическая подоснова с вертикальной планировкой участка в определенном масштабе. Геоподоснова отражает высоту в виде точек или горизонтальных линий. На чертеже вертикальной планировки обозначается уровень земли.

На генплан наносится сетка квадратов. В каждом углу фигуры расположены черные (реальные), красные (предполагаемые) и рабочие отметки, означающие разницу между существующими и проектными данными. Они записываются на вершинах фигур и имеют определенные знаки. Плюс означает, что проектное число выше отметки земли и требует засыпки грунта. Отрицательный знак символизирует выемку. Изменение высоты должно осуществляться равномерно. Точки соединяются между собой. Затем отмечается линия нулевых работ, обозначающая зону между выемкой и насыпью.

Схемы для определения объема котлованов (прямоуольный, многоугольный, круглый котлованы, траншея с откосами, насыпь)

В случае, когда подрядчик имеет дело со сложной формой, для расчета общего объема земляных работ выполняется разбивка на несколько более простых фигур с последующим суммированием значений, полученных для каждой из них. Отдельные неровности допускается не брать в расчет как не влияющие значительно на объем предстоящих работ. При подсчете объема протяженного земляного сооружения, его разбивают вертикальными плоскостями на несколько призматоидов в точках перелома продольного профиля. Для определения объема каждой части необходимо узнать величины сторон поперечных сечений и расстояние между ними. Вертикальная планировка на территории большой площади предполагает подсчет по 3-гранным или 4-гранным призмам, стороны у которых берутся длиной 10-100 м.

Одна из часто встречаемых величин для расчета объемов земляных работ, — крутизна откосов. В литературе приводятся приблизительные значения крутизны, зависящие от глубины выемки и прочности грунта. Так, угол естественного откоса котлована глубиной до 1,5 м в песке составляет 63 градуса, а отношение высоты откоса к его заложению — 1:0,5. Располагая значением этой величины, а также размерами нижней части котлована и его глубиной, вы легко посчитаете длину и ширину земляного сооружения сверху и объем грунта, подлежащего выемке.

Формула призматоида для расчета объема прямоугольного котлована:

V = (Н/6) (AB + CD + (F + C)(B + D)) V – объем котлована с откосами со всех сторон; Н — глубина котлована; F и B — ширина и длина по дну; C и D — те же величины поверху.

Если вы выполняете работы по рытью котлована глубже 5 м, заранее позаботьтесь об устройстве промежуточных берм не уже 2,5 м. Еще несколько рекомендаций:

• при возведении ленточного фундамента к ширине его подошвы прибавляется 0,2 м с каждой стороны (для устройства подушки из песка или бетона);
• если цель работ — траншея с креплением, следует добавить к ее ширине 0,1-0,2 м (чем глубже котлован, тем больше значение).

Дополнительное расстояние стоит предусмотреть и в других случаях, например, при изготовлении вертикальной гидроизоляции фундаментов.

Существует специфика в определении объема земляных работ при задействовании спецтехники. Так, траншея не может быть уже режущей кромки ковша землеройной машины плюс 0,1-0,15 м (в зависимости от вида грунта). А для того, чтобы исключить нарушение естественной структуры грунта, принято «недобирать» ковшом со дна 5-20 см.

Помимо объемов основных работ, принято производить расчет также для дополнительных земляных сооружений, таких как выезды из котлована, уширения для разворота транспорта и др. элементов, без которых реализация проекта невозможна. Из общего объема котлована также выделяется объем земляных работ по срезке верхнего плодородного слоя.

Еще один момент, который следует учитывать, — то, что расчет объемов земляных работ производят при плотности естественного залегания («в плотном теле»). При этом рабочую высоту насыпи следует задать больше проектной, так как впоследствии грунт может осесть. Пример: первоначальное увеличение объема песчаного грунта после разработки составляет 10-15%, остаточное разрыхление грунта (после его уплотнения атмосферными осадками, транспортомы и т.д.) — 2-5%.

2.3. Определение объемов земляных работ.

Д

_здзд

Подсчет объемов земляных работ при разработке траншей и котлованов под отдельно стоящие фундаменты или сплошного котлована под здание, следует начинать с составления эскизов элементов плана и поперечных сечений траншей и котлованов и определения всех их размеров, а так же геометрических размеров фундаментов.

Объем траншеи(

где: с — ширина траншеи по дну, принимается на 0,5 м больше длины нижней ступени фундамента а, (с=а+0,5 м).

H_T — глубина траншеи, м (принимается на 0,15 м больше высоты фундамента), рассчитывается по формуле :

d- ширина траншеи по верху, м при коэффициенте откоса грунтаmпо табл.2 в зависимости от заданного вида грунта и глубины траншеи, определяется по формуле 3:

L_T — длина траншеи, м (принимается в зависимости длины и количества секций).

2. Объем котлована(V_к м 3 ) (рис.2.2, 2.3) под отдельно стоящий фундамент при шаге колонн 12 м или сплошного котлована под здание с прямоугольным основанием и постоянными по всему периметру откосами определяется по формуле 4:

где: с и е – соответственно, ширина и длина котлована по дну, м.

План котлована Разрез А-А

Рис. 2.2. Размеры котлована.

Значения с и е для отдельно стоящих фундаментовпринимаются на 1 м больше соответствующих размеров нижней ступени фундамента: (с=а+1, е=в+1 м).

где B_зд— ширина здания, м (расстояние между крайними продольными осями);

L_зд— длина здания, м (расстояние между крайними поперечными осями);

dиf– соответственно ширина и длина котлована по верху, м;

Рис. 2.4. Определение объема котлована под здание.

Схема поперечного (продольного) сечения котлована.

m- коэффициент откоса грунта, принимаемый по табл.2.2 в зависимости от заданного вида грунта и глубины котлована.

Таблица 2.2. Коэффициенты откосов грунтов m.

Коэффициенты откоса m в зависимости от глубины выемки Н_в, м до:

Расчет объема выемки

Пример 2. Сделана выемка для железнодорожного пути. Длины выемки — 20 м. Ширина выемки по дну — 6,0 м. Откосы сделаны с уклоном 1:2 (рис.11). Глубина выемки в одном конце 5 м, а в другом — 4 м.

Ширина выемки поверху равна ширине по дну плюс удвоенная длина заложения откоса. При откосе 1:2 заложение откоса равно двойной глубине выемки. Значит в одном конце ширина выемки поверху будет:

6+(4*2)*2=22 м,

а в другом конце:

6+(5*2)*2=26 м.

Площадь поперечного сечения выемки с откосами равна площади трапеции или половине суммы ширины по дну и ширины поверху, умноженной на высоту. Тогда площадь поперечного сечения в одном конце будет:

(6+22)/2*4=56 кв.м,

а в другом: (6+26)/2*5=80 кв.м.

Для того, чтобы получить объем, надо среднюю площадь поперечного сечения выемки умножить на длину ее (20 м).

Средняя площадь равна половине суммы площадей в начале и в конце участка выемки, т.е.:

(56+80)/2=68 кв.м.

Если помножить эту среднюю площадь на длину выемки получим:

68*20 = 1360 куб. м.

Это и есть объем выемки.

Расчет объема выемки

Пример 2. Сделана выемка для железнодорожного пути. Длины выемки — 20 м. Ширина выемки по дну — 6,0 м. Откосы сделаны с уклоном 1:2 (рис.11). Глубина выемки в одном конце 5 м, а в другом — 4 м.

Ширина выемки поверху равна ширине по дну плюс удвоенная длина заложения откоса. При откосе 1:2 заложение откоса равно двойной глубине выемки. Значит в одном конце ширина выемки поверху будет:

6+(4*2)*2=22 м,

а в другом конце:

6+(5*2)*2=26 м.

Площадь поперечного сечения выемки с откосами равна площади трапеции или половине суммы ширины по дну и ширины поверху, умноженной на высоту. Тогда площадь поперечного сечения в одном конце будет:

(6+22)/2*4=56 кв.м,

а в другом: (6+26)/2*5=80 кв.м.

Для того, чтобы получить объем, надо среднюю площадь поперечного сечения выемки умножить на длину ее (20 м).

Средняя площадь равна половине суммы площадей в начале и в конце участка выемки, т.е.:

(56+80)/2=68 кв.м.

Если помножить эту среднюю площадь на длину выемки получим:

68*20 = 1360 куб. м.

Это и есть объем выемки.

Расчет объема выемки

Пример 2. Сделана выемка для железнодорожного пути. Длины выемки — 20 м. Ширина выемки по дну — 6,0 м. Откосы сделаны с уклоном 1:2 (рис.11). Глубина выемки в одном конце 5 м, а в другом — 4 м.

Ширина выемки поверху равна ширине по дну плюс удвоенная длина заложения откоса. При откосе 1:2 заложение откоса равно двойной глубине выемки. Значит в одном конце ширина выемки поверху будет:

6+(4*2)*2=22 м,

а в другом конце:

6+(5*2)*2=26 м.

Площадь поперечного сечения выемки с откосами равна площади трапеции или половине суммы ширины по дну и ширины поверху, умноженной на высоту. Тогда площадь поперечного сечения в одном конце будет:

(6+22)/2*4=56 кв.м,

а в другом: (6+26)/2*5=80 кв.м.

Для того, чтобы получить объем, надо среднюю площадь поперечного  сечения выемки умножить на длину ее (20 м).

Средняя площадь равна половине суммы площадей в начале и в конце участка выемки, т.е.:

(56+80)/2=68 кв.м.

Если помножить эту среднюю площадь на длину выемки получим:

68*20 = 1360 куб. м.

Это и есть объем выемки.

Когда на разработку котлована требуется проект

Часть проекта, согласно которой на объекте производятся земляные работы, называется ПРК (проект разработки котлована). Такой проект составляют, когда глубина разработки превышает 2 м (это может быть дом с подвалом), а также когда для безопасности работ надо укрепить стенки или сделать глубинное водопонижение.

ПРК (или ППР котлована) включает в себя чертежи в плане и разрезе, технологические и другие схемы, в которых содержится информация, вплоть до мест расстановки землеройной техники и самосвалов.

Обязательная часть проекта – экспликация материалов, необходимых для выполнения основных и вспомогательных работ.

План котлована под фундамент
Технологическая схема разработки грунта
Схема организации площадки

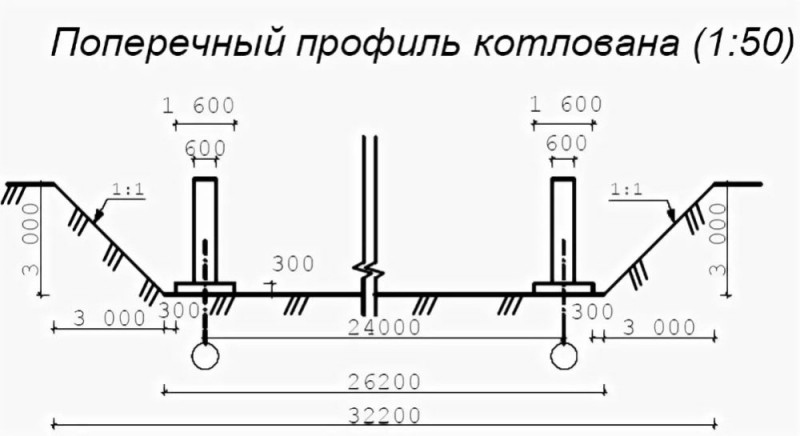

Поперечный разрез котлована

Если котлован разрабатывают рядом с существующим сооружением, либо его глубина превышает уровень заложения последнего, в проекте определяют меры против осадки грунта и деформации конструкций.

Это может быть возведение шпунтовых стен, усиление грунтов цементацией либо силикатизацией, устройство нового, более глубокого фундамента под старым.

Выбор защиты зависит от глубины котлована и гидрогеологических условий.
Защита фундаментов существующих зданий

Как форма стенок котлована зависит от его глубины

Свойства грунтов и наличие в них подземных вод определяют структуру котлована, который может иметь вертикальные стенки или пологие.

Вертикальные без креплений можно делать в плотных сухих грунтах, и только, когда котлован не остаётся открытым на продолжительное время.

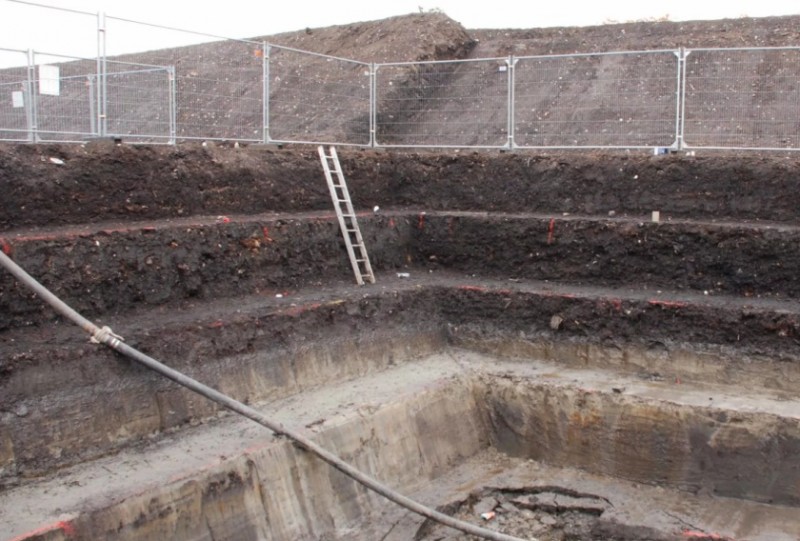

Стенки котлована ступенчатой формы

Если есть вертикальные откосы (если рядом нет сооружений), глубина не может превышать:

• в твёрдых глинах и суглинках – 3м;
• в полутвёрдых глинах и суглинках – 2м;
• в тугопластичных глинах – 1,5 м;
• в текучих глинах и твёрдых супесях – 1,25 м;
• в песчаных, гравийных и лёссовых грунтах – 1,0 м.

Когда надо рыть на большую глубину, в котловане предусматривают пологие (иногда ступенчатые) стенки, либо выбирают один из вариантов крепления стенок.

Отвесные стенки котлована с анкерным креплением

Когда глубина более 5 метров, крутизна откосов принимается по таблице в СНиП и зависит от типа грунта. Этот параметр – отношение глубины к проекции откоса на горизонталь (на схеме снизу).

Чертеж: крутизна откоса котлована 1:1

Определение размеров котлована

Глубина котлована – важный параметр, который определяется сложением толщин фундамента и подстилающих слоёв. Это: песчано-щебневые подушки, бетонные подготовки и пластовый дренаж.

Разницы нет, под ленточный фундамент роют котлован или под монолитную плиту. Она тоже может значительно заглубляться, когда в здании предусмотрен цокольный этаж или подвал.

Глубина – сумма всех слоёв, начиная от уровня земли

Есть ещё несколько важных размеров. Это периметр дна котлована и его размеры поверху, которые значительно отличаются, если есть пологие стенки.
Основные параметры при расчете размеров котлована

Размеры дна в плане назначают при проектировании, учитывая параметры фундамента и способ возведения, необходимое пространство для опалубки, удобство бетонирования или монтажа сборных элементов.

Сверху размер котлована больше дна на суммарную ширину откосов и элементов крепления стенок.

Часто размеры котлована по дну и поверху различаются незначительно, потому что пологие стенки увеличивают объём земляных работ. На практике чаще делают вертикальные откосы, не смотря на необходимость укрепления.
