Вязка арматуры: правила, инструменты и материалы для вязки арматурных прутов (85 фото)

Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

Стыки внахлест, выполненные без сварки:

• нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
• нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
• нахлест прямых концов прутьев.

Механические и сварные типы соединений встык:

• с использованием сварочных аппаратов;
• при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест. Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.

Промышленное строительство чаще использует второй вариант соединения арматурных прутьев. Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

Как выбрать арматуру

Выбирая арматуру для перекрытия, стоит принимать во внимание следующие правила:

• Если армируется основа в одноэтажном доме или же двухэтажном строении, берется арматура 10-24 мм, диаметра. Если брать более толстый диаметр арматуры, прочный материал – это удовольствие стоит дорого. Да и сама прочность не на весь масштаб будет задействована.
• Оптимально брать именно рифленого типа арматуру. Так она более надежно крепится с бетоном и обеспечивает полную надежность. Гладка арматура – недорога, но она не обеспечивает необходимого сцепления и уровня прочность. Исключение – это поперечного типа соединение.
• При однородном грунте используют арматуру 10-14 мм сечения. Если грунт неоднороден, то нагрузка возрастает и сечение выбирают в диаметре 16 – 24 мм.

Бесспорно, приобретение толстой, рифленого типа арматуры – удовольствие достаточно дорогостоящее. Но если армирование своего домика на даче или бани проводится собственноручно – объемы работ в таком случае небольшие и соответственно стоимость их не будет слишком бить по бюджету.

Профессиональный инструмент для вязки арматуры

При создании большого объема армирования для железобетонных конструкций (профессиональная деятельность, крупное частное строительство) вместо ручного или полуавтоматического инструмента лучше использовать автоматический, так называемый пистолет для вязки арматуры. Этот полезный прибор изобрели в Японии, он позволяет в считанные секунды затянуть проволоку на соединении стержней с требуемым усилием.

Принцип работы устройства показан в видео.

https://www.youtube.com/watch?v=FXvuG2_20ys

Различают механические и электрические варианты приспособления, производят их Япония, Германия, Россия, Китай и некоторые другие страны. Общие черты большинства представленных на российском рынке моделей:

• диаметр стержней, подлежащих обвязке, для разных приборов различается – 9…22, 20…40, 30…52, 20…65 мм. Наиболее востребованы изделия для диапазона 20…40 мм;
• диаметр вязальной проволоки 0,8…1,5 мм;
• скорость вязки 0,8…1,6 секунд на узел, в среднем пистолеты обеспечивают вязку до 1000 узлов в час. Таким образом, использование одного пистолета заменяет работу шести профессиональных вязальщиков арматуры.

Преимущества устройства в сравнении с ручным и полуавтоматическим инструментом:

• высокая скорость работы и равномерность натяжки проволоки для вязания арматуры;
• расширение рабочей зоны – при использовании пистолета напрямую или с удлиняющей насадкой можно без смены позиции вязать до 22 узлов (крючком только 5…6);
• наличие удлиняющей насадки упрощает работу с расположенным на уровне земли каркасом, поскольку избавляет работника от необходимости наклоняться, снижает нагрузку на позвоночник;
• механические устройства работают неограниченное количество времени, для обеспечения нужной производительности требуется только смена кассет со скобами;
• аккумуляторные модели добросовестных производителей работают без подзарядки до 8 часов;
• возможно программирование устройство под конкретный способ вязки и диаметр стержней, уровень затяжки;
• не требуется самостоятельная нарезки проволоки, кассеты со скобами продаются уже заряженными;
• проволока подается, закручивается и обрезается устройством, без вмешательства рабочего.

Недостатком оборудования является его высокая стоимость, оправданная только на крупномасштабном строительстве. В частном домостроении возможна аренда устройства.

Виды

Для армирования ленточного фундамента употребляется два вида прутьев. Для осевых, которые несут ключевую нагрузку, необходим класс АII или III. При этом профиль должен быть ребристый, ведь он обладает лучшей адгезией с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для суперконструкционных перемычек используют более дешевую арматуру: гладкую класса АI, толщина которой может быть 6–8 миллиметров. За последнее время большой востребованностью стала пользоваться стеклопластиковая арматура, ведь она обладает лучшими прочностными показателями и длительными эксплуатационными сроками.

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно применить стекловолоконную либо железобетонную арматуру.

Схема

Постоянное движение грунтов оказывает серьезнейшее давление на ленточный фундамент. Чтобы он крепко противостоял таким нагрузкам, а также на этапе планировки ликвидировал источники образования трещин, специалисты рекомендуют позаботиться о правильно выбранной схеме армирования. Схема армирования фундамента – это конкретное расположение осевых и перпендикулярных прутков, которые собраны в единую конструкцию.

В СНиПе №52-01-2003 четко рассматривается каким образом выполняют укладку арматурных материалов в фундамент, с каким шагом в различных направлениях.

Стоит рассмотреть следующие правила из данного документа:

• шаг укладывания прутьев зависит от диаметра арматурного изделия, габаритов гранул щебенки, метода укладки бетонного раствора и его уплотнение;
• шаг рабочего упрочнения – это дистанция, которая равна двум высотам сечения упрочняющей ленты, но не больше 40 см;
• поперечное упрочнение – это расстояние между прутьями составляет половину ширины самого сечения (не больше 30 см).

Определяясь со схемой армирования, необходимо учитывать тот факт, что в опалубку монтируется собранный в одно целое каркас, а внутри будут обвязываться только угловые участки. Число осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, ведь заранее невозможно определить области с наиболее сильными нагрузками. Наиболее востребованными являются схемы, у которых соединение арматуры выполняется таким образом, чтобы образовывались ячейки геометрических фигур. В данном случае гарантируется крепкое и надежное фундаментальное основание.

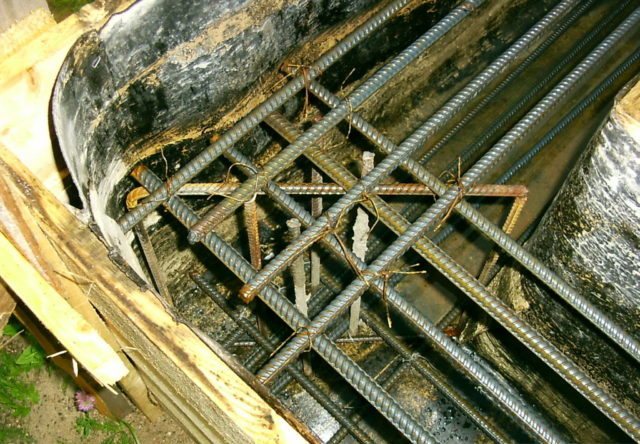

Фото вязки арматуры

Также рекомендуем просмотреть:

• Круг стальной
• Проволока стальная
• Колючая проволока
• Труба ВГП
• Нихромовая проволока
• Лист холоднокатаный
• Сварочная проволока
• Оцинкованный профнастил
• Полоса металлическая
• Металлический уголок
• Профнастил для забора
• Лист горячекатаный
• Двутавровая балка
• Арматурная сетка
• Композитная арматура
• Столбы для забора
• Профильная труба
• Сетка сварная
• Швеллер
• Лист рифленый
• Фиксаторы для арматуры
• Арматура для фундамента
• Оцинкованная сетка
• Металлический штакетник
• Проволока оцинкованная
• Профнастил для крыши
• Лист оцинкованный
• Сетка рабица

Обвязка металлическими скобами

Обвязка арматуры может производиться при помощи специальных металлических скоб.

Достоинства:

• высокая скорость выполнения связки;
• инструмент для вязки арматуры не требуется (все делается руками);
• работу может выполнить даже неподготовленный человек;
• одинаковая плотность связанных соединений.

Недостатки:

• необходимость приобретения комплекта специальных скоб для производства вязки арматуры определенного диаметра;
• ограниченная область применения: только для крепления простых перекрестных соединений;
• недостаточная прочность крепления (в основном подходит для нетяжелых горизонтальных конструкций, например для армирования стяжек).

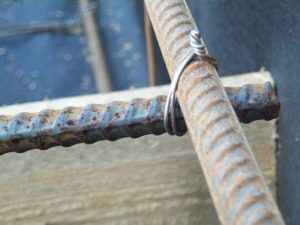

Как вяжут арматурный каркас – способы фиксации прутков

Связывание стальных прутков в металлическую раму осуществляют различными методами. Имеется возможность заказать готовый каркас, собранный с помощью вязальной проволоки на специализированном предприятии. Однако при этом возникают дополнительные расходы, связанные с его доставкой на объект. При небольших объемах строительства это достаточно дорого и нецелесообразно. Несложно самостоятельно изучить методику вязки и своими силами выполнить все работы.

Вязка арматуры для фундамента используется несколько чаще, чем сварной метод

Соблюдайте следующую последовательность операций:

1. Разработайте чертеж или эскиз будущей арматурной решетки.
2. Рассчитайте суммарное количество участков, подлежащих фиксации.
3. Нарежьте отрезки проволоки диаметром 1,2 мм по 30 см каждый.
4. Согните кусок проволоки пополам в виде петли и подведите его к стыку прутков.
5. Захватите вязальным крючком концы проволоки и протяните сквозь петлю.
6. Проверьте плотность охватывания проволокой зоны соединения.
7. Прокрутите рабочее приспособление, обеспечив плотную затяжку деталей.

Применение вязального крючка для фиксации деталей – недорогой способ крепления элементов. Он не предусматривает применение специального инструмента и позволяет выполнить работы с помощью подсобных рабочих.

Для сокращения продолжительности работ и облегчения вязки можно использовать:

• специальный пистолет, который в автоматическом режиме подает проволоку. Работа с ним требует определенной квалификации;
• бытовой электрический инструмент с вращающимся патроном. Вполне подойдет электрическая дрель или шуруповерт, оборудованный насадкой.

Главные достоинства автоматизированных устройств:

• значительное увеличение производительности;
• облегчение фиксации в труднодоступных участках;
• существенное снижение трудоемкости.

Освоив технологию ручной вязки, можно своими силами выполнить работы по фиксации элементов арматурного каркаса.

Виды арматуры для фундамента

В соответствии со сводом правил СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения», для армирования железобетонных конструкций следует применять отвечающую требованиям соответствующих стандартов или утвержденных в установленном порядке технических условий арматуру следующих видов:

• горячекатаную гладкую и периодического профиля с постоянной и переменной высотой выступов (кольцевой и серповидный профиль соответственно) диаметром 6-50 мм;
• термомеханически упрочненную периодического профиля диаметром 6-50 мм;
• холоднодеформированную периодического профиля диаметром 3-16 мм;
• арматурные канаты диаметром 6-18 мм.

Арматурный каркас представляет собой металлический скелет, состоящий из продольных прутьев, проходящих вдоль фундамента, и поперечных прутьев-хомутов, поддерживающих продольные прутья в правильном пространственном положении.

Различают два вида арматурных каркасов – сварные и вязаные. Сварные каркасы изготавливают в заводских условиях с применением технологии сварки, не допускающей ослабления арматуры. В полевых условиях использовать сварку не рекомендуется, так как сварные швы ухудшают физико-механические свойства металла в районе шва, что может привести к разрушениям и потери целостности металлического каркаса.

Вязаный арматурный каркас сооружается на месте. Рабочая продольная арматура связывается с поперечной при помощи тонкой стальной проволоки, которая надежно фиксирует прутья в правильном положении.

Рабочая продольная арматура определяется расчетом, а для одноэтажных зданий и временных сооружений назначается конструктивно, не менее 0,1% от площади поперечного сечения фундамента. Диаметр арматуры для ленточного фундамента должен составлять при длине здания:

• до 3 м – не менее 10 мм;
• более 3 м – не менее 12 мм.

В качестве продольной арматуры используют рифленые пруты, т.к. они имеют большую прочность и способны лучше сопротивляться изгибающим усилиям.

Поперечная арматура назначается конструктивно, диаметром 6 мм при высоте фундамента до 80 см, в других случаях ставят арматуру диаметром 8 мм. Диаметр поперечной арматуры не должен быть меньше четверти диаметра продольной арматуры. Шаг конструктивной арматуры составляет 30-80 см. В качестве поперечной арматуры подойдут обычные гладкие пруты, т.к. они не несут на себе нагрузку, а только поддерживают продольные прутья в правильном положении.

Альтернативой традиционной стальной арматуре является композитная арматура, появившаяся не так давно. К ее достоинствам можно отнести следующие факторы:

• Цена. Арматура из стекловолокна дешевле стального прута.
• Легкость и прочность. Несмотря на то, что вес стекловолоконных прутьев намного ниже, чем стальных, их прочность примерно в 3 раза выше.
• Стойкость к коррозии и долговечность. Стекловолокно не подвержено коррозии, поэтому срок службы таких элементов не ограничен.
• Композитная арматура не намагничевается и не создает помех радиоволнам.

Специфика укрепления углов

Угловые элементы арматурного каркаса воспринимают значительные усилия, связанные с воздействием сжимающих и растягивающих нагрузок

Важно правильно делать армирование угловых участков, чтобы не допустить образования нежелательных трещин и разрушения целостности бетонного монолита в угловых зонах

Довольно часты такие случаи, когда деформация приходится именно на угловые части и обходит середину

Как уложить прутья в угловых зонах, чтобы не допустить ошибки? Помните, запрещается устанавливать угловые стержни перпендикулярно друг к другу. Их следует на специальном приспособлении выгнуть

Важно обеспечить нахлест арматуры, соединить радиусными элементами прутки каждого пояса. Величина перекрытия прутьев, расположенных в угловой зоне, должна быть более 25 см

В этом случае, когда опалубка будет заполняться бетонным раствором, не произойдет разрушения усиливающего контура в угловых участках.

Какую арматуру лучше использовать для фундамента с целью надежного крепления угловых участков? Применяйте стержни начиная с класса A2, имеющего маркировку A300, и заканчивая классом A6 с маркировкой А1000. Прутки имеют рифленую поверхность, производятся методом горячего проката, обеспечивают повышенную адгезию с бетонным массивом. Какая арматура лучше? Всё зависит от величины действующих нагрузок. Чем выше класс стержней, тем больше запас прочности. Укрепление угловых зон также можно осуществить, используя арматурную сетку с ячейками квадратного сечения (2х2 см).

Зачем бетону армирование?

Все знают, что бетонные блоки обладают довольно высокими прочностными характеристиками. Изделия на основе цементного раствора отличаются высокой прочностью на сжатие — то есть, легко переносят прямое давление. Но есть у бетона один недостаток: он довольно хрупок при растяжении. Если вам кажется, что бетонные блоки при эксплуатации не растягиваются, то вы заблуждаетесь.

Схематичное изображение процесса растяжения бетонной монолитной плиты основания здания

Именно процесс растяжения происходит при любой подвижке здания:

• проседание с течением времени под собственным весом;
• смещение в результате движения нестабильного грунта;
• изменение нагрузок в процессе надстроек или капитального ремонта.

Именно усиление бетонного блока путем армирования значительно улучшает его характеристики на изгиб и растяжение.

Материалы усиления

В зависимости от размера плиты и способа её использования, усиление может быть выполнено различными материалами:

стальные прутки;

Металлические стержни периодического профиля для армирования

композитная арматура;

Стеклопластиковая арматура

фиброволокно.

Фиброволокно для армирования

Самые серьезные и ответственные части здания следует усиливать сеткой из стальных стержней.

Металл используется при устройстве:

• бетонных фундаментов;
• монолитных лестничных маршей;
• формировании плит перекрытия.

Такой способ усиления самый прочный и надежный, но и самый затратный. Цена сопоставимого количества металла значительно отличается от стоимости композитной арматуры.

Различные виды композитной арматуры могут быть использованы при устройстве базовой основы на земле под легкие постройки. При этом, материал композита больше в диаметре, чем заложенный в проекте металлический стержень. Узнать размер требуемого прутка можно из таблицы ниже.

Соответствие прутков различного диаметра стальной и пластиковой арматуры по эксплуатационным качествам

Фиброволокно используют для укрепления цементных блоков небольших размеров, например, брусчатки или газобетенонных блоков, используемых в строительстве стен зданий. Армированная бетонная плитка имеет большую прочность, что значительно увеличивает срок её эксплуатации.

Плита бетонная армированная 500х500х50 для обустройства придомовых территорий

Расчет арматуры для армирования фундамента

Есть методики, позволяющие точно проводить расчет армирования любых строительных конструкций, но человеку, не так недавно закончившему школу и не сталкивающемуся большую часть жизни с проектным сектором строительных технологий, эти математические выкладки могут оказаться слишком сложными и непонятными. Поэтому имеет смысл все упростить и использовать некий облегченный, унифицированный подход, позволяющий определить нужный диаметр арматуры для воплощения задуманного проекта без опасения за его качество. И при этом не допустить излишних расходов.

Тут все просто. Если готовится основание под какие-то легкие, невысокие стены вроде деревянных и каркасных или вообще вспомогательных построек, то вполне возможно обойтись прутьями диаметром в 10 мм. Но если стены будут уже пусть легкими, но двухэтажными или одноэтажными кирпичными, то стоит брать прокат уже диаметром 12 мм. Ну а для тяжелых двухэтажных стен на основную продольную арматуру стоит уже пускать прутья 18 мм в диаметре. Для поперечных и вертикальных связей достаточно 10 – 12 мм.

Если грунт под фундаментом сложный, неоднородный, то толщину продольных связей лучше довести до 24 мм.

Если остались какие-то сомнения или хочется просчитать все элементы конструкции максимально досконально и точно, то можно обратиться к СНиПу 52-01-2003. Именно этот нормативный документ оговаривает все требования и нормы к арматуре железобетонных конструкций.

Важно обратить внимание на сталь, которая пошла на изготовление арматурного прута. В зависимости от используемой марки, прут имеет различную цену. И платить за него лишние деньги не имеет смысла

Для большинства малоэтажных конструкций вполне достаточно низкоуглеродистого материала из основной конструкционной стали марки Ст3 или близкой ей по свойствам

И платить за него лишние деньги не имеет смысла. Для большинства малоэтажных конструкций вполне достаточно низкоуглеродистого материала из основной конструкционной стали марки Ст3 или близкой ей по свойствам.

Но важно знать, как собираются закреплять всю конструкцию в пространстве до заливки бетоном – варить или вязать. О чем более подробно будет чуть ниже

Пока же следует уяснить, что сваривать между собой можно только ту арматуру, в маркировке которой присутствует буква С. Но этот вариант существенно дороже и не всегда оправдан.

Чтобы сосчитать, сколько арматуры нужно для сборки внутреннего каркаса, нужно знать, с какой частотой укладывают прутья. И тогда, зная количество слоев и плотность поясов можно рассчитать общий погонаж – с учетом необходимого при соединении отдельных элементов перехлеста.

Общий принцип примерно следующий. Продольную арматуру кладут на расстоянии, не превышающем 400 мм, но так, чтобы оно и не превышало умноженную на два высоту монтируемого элемента. Последнее требование, правда, актуально только при отливке каких-то перемычек или невысоких лент фундамента. В большинстве случаев разбег шириной 40 см будет вполне достаточной величиной. За особой точностью следить не обязательно, но и отходить от заданных значений лучше не стоит.

На каждые 40 см высоты фундамента требуется 1 дополнительный горизонтальный пояс. То есть при 40 см высоте элемента таких поясов будет два – верхний и нижний. Но при толщине заливки в метр, таких поясов уже должно быть три.

Поперечные стяжки пускают примерно через 45 см, но не реже, чем через 0,75 высот монтируемого элемента. В местах угловых соединений частота поперечных элементов увеличивается и расстояние между ними сокращают примерно до 24 см.

Вертикальная арматура пускается через каждые 60 см. Эти все значения касаются прямых участков фундамента, поскольку армирование углов ведется немного по иной схеме, что будет оговорено позднее.

Зная количество слоев и конфигурацию каждого из них, нетрудно сосчитать и общее количество необходимого материала.

Инструменты для вязки арматурных прутьев

Надежный каркас – важный элемент фундамента и постройки в целом. Чтобы его усилить, необходимо использовать определенные инструменты. В зависимости от выбора метода – ручного или автоматического, выбирают и применяют специальные приборы.

К таким инструментам относят:

• ручной или полуавтоматический крючок;
• автоматический пистолет.

Ручной крючок для вязки проволоки

При помощи этих инструментов можно провести вязку арматуры под ленточный фундамент. Автоматический пистолет применяется в профессиональном строительстве, так как его стоимость достаточно высокая. Для возведения одного здания покупка данного прибора считается нецелесообразной. Для самостоятельной работы подойдет обычный крючок для вязки арматуры.

Стоимость арматурных работ

Выполнение арматурных работ включает в себя несколько операций. В первую очередь выполняются необходимые заготовки арматурных стержней рабочей, конструктивной, соединительной арматуры.

Вязальная проволока разматывается из бухты и режется на куски длиной до 300 мм. В зависимости от диаметра проволоки можно с одной стороны сделать петлю.

После связывания отдельных стержней в пространственные каркасы, они занимают проектное положение. Теперь их прочно закрепляют в опалубке, вертикальные стороны распорками, а снизу бобышками.

Выполнив несложные подсчеты, можно узнать, сколько металла было использовано при изготовлении каркасов фундамента. Такие же подсчеты делаются для определения объема бетонной смеси, которая будет уложена в массив.

В каждом отдельном случае, каркасы могут отличаться по конструктивной особенности и материалу. Средняя расценка, за выполнение вязальных работ, составляет в пределах восемнадцати тысяч рублей за тонну арматуры, уложенной в фундамент.
