Устройство каркаса из арматуры под ленточный фундамент

Необходимость армирования

Фундамент представляет собой монолитную железобетонную конструкцию. Сам бетон – материал, который выдерживает значительные нагрузки только на сжатие. Чтобы увеличить прочность фундамента на растяжение и изгиб, необходимо изготовить металлический каркас. Причем показатели прочности увеличиваются только за счет обустройства рабочих продольных прутьев. Поэтому в качестве их используют толстые профилированные прутки диаметром 10÷14 мм. Поперечные элементы предназначены для создания пространственной геометрии фундамента, они не позволяют продольным пруткам смещаться при заливке бетонного раствора, и удерживают их в нужном месте. Для этих целей можно использовать гладкие или профилированные прутки диаметром 6÷9 мм.

Расчет арматуры

В основу расчета ложатся те самые нагрузки, действующие на фундаментную основу дома. А это не только вес строительных материалов, из которых сооружается здание, это мебель, расставленная по комнатам, бытовые приборы, утварь, одежда, вес проживающих в доме людей, снег, дождь и прочее. Поэтому самостоятельно сделать такой расчет, если вы не специалист в данной области, невозможно. Учесть все нагрузки даже опытный специалист не сможет. Поэтому существуют специальные коэффициенты, на которые умножаются параметры дома из расчета на удельный вес строительных материалов.

На некоторых строительных порталах установлены калькуляторы, с помощью которых якобы можно провести расчет нагрузок на фундамент для дома. Надо сразу сказать, что конечный итог данного вида расчетов не является точным, погрешность у него большая. Поэтому совет – воспользуйтесь услугами опытного проектировщика, который точно рассчитает действие нагрузок.

В принципе, самостоятельно и приблизительно подсчитать количество и диаметр арматуры для армирующего каркаса можно. Но перед этим надо понять, что собой представляет эта конструкция.

Состоит она из поперечных и продольных стержней, которые между собой скрепляются вязальной проволокой, электросваркой или специальными муфтами. Специалисты рекомендуют проволоку. Если разговор идет об армировании монолитного плитного фундамента, то это сетка, уложенная на подготовленную основу. Сеток может быть несколько, они между собой соединяются вертикально установленными кусками арматуры одинаковой длины.

Если изготавливается армированный пояс для ленточного фундамента, то сетки устанавливаются вертикально, а между собой они скрепляются горизонтальными кусками арматуры. Сеток минимум может быть две. При этом армирование МЗЛФ (мелкозаглубленной конструкции), заглубленного или поверхностного фундаментов проводится одинаково. Просто меняется размер армирующей конструкции, а также диаметры используемой внутри арматуры.

Выполняем каркас из прутьев

Так как для цельного фундамента большой площади часто берут уже готовую плиту с должным армированием внутри нее, создавать дополнительный каркас из арматуры можно любым известным способом, который не сильно дорогой и не отнимает много времени.

Но иногда купить плиту необходимого размера для монолитного основания не получается. Поэтому приходится каждый этап работ выполнять самостоятельно. А армирование – самый ответственный процесс при создании фундамента.

Для того чтобы качественно и надежно сделать армирование цельного основания, стоит не просто положить пояс из соединенных прутьев на подготовленную подушку фундамента, а выполнить единый и прочный каркас из двух или нескольких поясов.

Чертеж каркасного соединения представляет собой квадратную металлическую решетку, ячейки которой располагаются со всех ее сторон.

Схема связывания каждого отдельного пояса уже известна. Остается только соединить два пояса один поверх другого при помощи вертикально стоящих подпорок, берущих начало у нижнего пояса и упирающихся концом в верхний пояс.

Соединять подпорки с поясами можно все теми же способами, что и связывание самих поясов. Главное – получить прочный каркас из прутьев, который не будет расшатываться, крениться в одну из сторон или сгибаться под действием прилагаемой силы.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Выбор и расположение арматуры

Как вариант, можно купить готовую арматурную сетку заводского исполнения.

Фундамент является основой здания, поэтому он должен быть достаточно надежным, чтобы выдержать вес строения. Он может быть разным и его выбирают исходя из особенностей грунта и других условий.

Армирование фундамента делает его более надежным и увеличивает срок службы всего строения. Перед началом создания основания для своего дома необходимо правильно выполнить расчет арматуры. Для этого составляется схема армирования фундамента.

Что касается выбора арматуры, то ее диаметр может быть от 6 до 24 мм. Это зависит от того, под какой тип фундамента требуется армирование и указывается в проектной документации.

Основные преимущества армирования и отличия от обычной стяжки

Поверхность будущей стяжки с сеткой визуально ничем не будет отличаться от обычного цементного состава, но технические характеристики изменяются существенно. Дополнительно армирующая сетка помогает в стяжке кривого пола, способствуя упрощению выравнивания поверхности. При затоплении усиленный бетон лучше переносит влагу, не подвергаясь разрушениям и деформациям.

Ключевые достоинства:

• повышается долговечность поверхности;
• снижается необходимость в ремонтных и восстановительных работах;
• увеличивается прочность основания;
• улучшается сопротивляемость деструктивным воздействиям;

Армирование сеткой плавающую стяжку

• уменьшается риск проявления трещин;
• утончается необходимый слой стяжки;
• экономятся средства на строительных растворах;
• облегчается обустройство неровного пола.

Требования

Расчеты арматурных материалов и схемы армирования выполняются в соответствии с правилами функционирующего СНиПА 52-01-2003. Сертификат имеет конкретные правила и требования, которые необходимо выполнять при армировании ленточного фундамента. Главнейшими показателями прочности бетонных сооружений являются коэффициенты сопротивляемости на сжатие, растяжение и поперечный излом. В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках, она должна обладать пластичностью, стойкостью к ржавчине и низким температурным показателям.

Полезное

Нормативная документация
СП 52-101-2003 Бетонные и жб конструкции без предв. напряжения арматуры
Пособие к СП 52-101-2003 по проектированию бетонные и жб конструкции без предв. напряжения арматуры
СНиП 2.03.01-84 Бетонные и железобетонные конструкции
Руководство по конструированию бетонных и жб конструкций из тяжелого бетона (без предв. напряжения)

Книги
Армирование элементов монолитных железобетонных зданий И.Н. Тихонов 2007г.

Строительные калькуляторы

• Калькулятор Бетон-Онлайн v.1.0 — расчет состава бетона.
• Калькулятор Раствор-Онлайн v.1.0 — расчет состава раствора для кладочных работ.
• Калькулятор Лента-Онлайн v.1.0 — проектирование ленточного фундамента.
• Калькулятор Столбы-Онлайн v.1.0 — проектирование столбчатого фундамента.
• Калькулятор ГрунтСопр-Онлайн v.1.0 — расчет сопротивления грунта основания.
• Калькулятор ГПГ-Онлайн v.1.0 — расчет нормативной и расчетной глубины промерзания грунта.
• Калькулятор МЗЛФ-Онлайн v.1.0 — расчет мелкозаглубленного ленточного фундамента (МЗЛФ).
• Калькулятор Вес-Дома-онлайн v.1.0 — расчет нагрузок на фундамент.

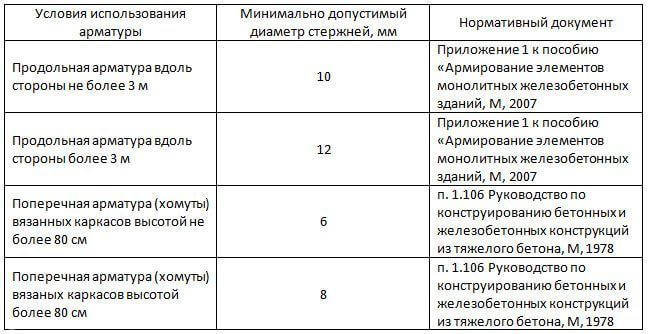

Требования к арматуре

Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.

Строительная арматура

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.

Таблица классов арматуры и марок стали

Тип профиля	Класс	Диаметр, мм	Марка стали
Гладкий профиль	А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Периодический профиль	А2 (А300)	10-40, 40-80	Ст5сп, Ст5пс, 18Г2С
Периодический профиль	А3 (А400)	6-40, 6-22	35ГС, 35Г2С, 32Г2Рпс
Периодический профиль	А4 (А600)	10-18 (6-8), 10-32 (36-40)	80С, 20ХГ2Ц
Периодический профиль	А5 (А800)	10-32 (6-8), (36-40)	23Х2Г2Т
Периодический профиль	А6 (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р

Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.

ГОСТ 27751 (страница 3)

ГОСТ 27751 (страница 6)

К первой группе отнесены  состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:

расчеты по появлению первичных трещин на поверхности ленточного фундамента;
расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
расчеты по линейным деформациям ленточных фундаментов.

К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.

Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.

Какая арматура нужна для фундамента

По материалу арматуру разделяют на два вида – стальную и композитную. Последняя появилась сравнительно недавно и, обладая рядом недостатков (как и преимуществ), на сегодняшний день редко применяется в частном строительстве.

Стальная арматура подразделяется на стержневую и проволочную. Для армирования ленточного фундамента применяется стержневая арматура периодического профиля в качестве основной (рабочей, ещё говорят «продольной») и гладкая в виде дополнительной (поперечной).

Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы. Такую арматуру делают с периодическим профилем, разделяя её на классы по прочности. По ГОСТу времён СССР для частного строительства применяется арматура класса A-III или её аналог по современному ГОСТу — A400. В качестве поперечной арматуры применяют гладкие стержни класса A-I или её современный аналог A240. Арматура по современному ГОСТу отличается несколько изменённым профилем (серповидный). Принципиальных отличий между ними нет.

Арматура периодического профиля.

Арматура гладкого профиля.

Как рассчитать количество арматуры для фундамента?

Опираясь на СНиП 52-01-2003 «Бетонные и железобетонные конструкции» минимальное количество арматуры в фундаменте должно составлять не менее одной десятой процента от площади сечения ленты основания. Например, для фундамента с высотой 1500 мм и шириной 500 мм общая площадь сечения металлических прутков арматуры должна быть не менее 750 мм2.

Чтобы получить нужное количество стержней необходимо разделить полученное значения минимального сечения площади арматуры на диаметр выбранного металла. Получившее значение округляем в большую сторону и получаем количество стержней, необходимых для вязки качественного каркаса для своего фундамента.

И последние, что нужно определить – это диаметр использованной арматуры. Опять же, при ее выборе нужно полагаться на множество произведенных расчетов. Но в этом деле также поможет упрощенная информация, сведенная в таблицу.

Для расчета количества металла нужно произвести несколько нехитрых действий:

• Нужно знать длину ленты. И это значение умножить на количество стержней продольных во всех ярусах;
• Количество требуемых хомутов нужно перемножить с длиной арматуры, необходимой для изготовления хомута;
• Нужно учесть дополнительный расход металла — 80 см на стык.

Достоинства плоских и объемных арматурных моделей

Приобретая и соединяя элементы арматурного каркаса в единую конструкцию, можно существенно улучшить характеристики железобетонно монолита. Использование стальных прутков актуально в строительстве, производственной отрасли, при ремонтных и отделочных работах. Контактная сварка арматурных каркасов востребована в частных целях, при возведении фундаментов дач и домов, других целях.

Использование подобных конструкций дает следующие преимущества:

• правильно сваренная и смонтированная арматура существенно увеличивает показатели прочности и надежности любого объекта, вне зависимости от размеров, назначения, максимальной нагрузки;
• хрупкость бетона и выкрашивание материала исключается, вне зависимости от интенсивности перепада температуры, влажности, механических воздействиях;
• у владельца строящегося объекта появляется возможность снизить расходы на возведение фундамента за счет уменьшения размеров и объема бетона;
• уменьшаются сроки монтажа здания, соответственно затраты на оплату труда рабочих, возрастает производительность труда.
• Готовая конструкция по своим характеристикам соответствует требованиями ГОСТ и СНиП, других нормативных документов.

Допускается соединение арматурных каркасов в одну единую систему непосредственно на месте установки. Подобная технология применяется при производстве сложных и протяженных фундаментов для жилых и промышленных объектов.

Вязка прутьев

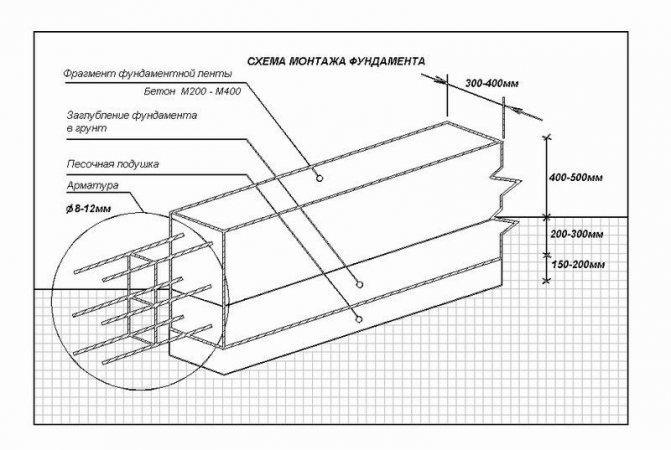

Схема конструкции фундамента.

Также требуется гнуть арматуру для изготовления соединительных элементов, которые работают на растяжение (лапка или стандартный крюк) и для армирования примыканий и углов. Некоторые строители производят армирование примыканий лент и углов ленточного фундамента, используя перекрестия стержневой арматуры. Этот метод является очень грубым нарушением типовых схем армирования примыканий и углов, которые ослабляют конструкцию. Такой способ может повлечь за собой расслоение бетона.

Класс А-ІІІ гнется в холодном состоянии на прямой угол по диаметру изгиба без потерей прочности. Если гнуть арматуру на 180 градусов, то прочность снизится на 10%. Сегодня работает минимум два очень распространенных и недопустимых способа гибки стержней. Недобросовестные рабочие, не желающие выполнять лишнюю работу, или надпиливают точку, где будет производиться гибка стержня, с помощью угловой отрезной машинки, или греют место сгиба паяльной лампой (автогеном или же на костре). Ясно, что оба приема в разы ослабляют стержни, что может повлечь разрушение их целостности под влиянием нагрузок. Запомните, что все типы должны гнуться в холодном состоянии, если другое не указано проектировщиком.

Схема расчета арматуры для фундамента.

Арматура А-ІІІ (А400) применяется для поперечного и продольного армирования фундамента. Для дополнительного (вспомогательного) поперечного армирования (хомуты) можно также использовать стержневую гладкую горячекатаную арматуру класса А-І (А240) или А-ІІ.

Еще для армирования фундамента можно применять конструктивную арматуру, которая монтируется для восприятия непредвиденных усилий (к примеру, усилия от температурных деформаций или усадки бетона). Следует по возможности устанавливать арматуру пространственными или укрупненными заранее подготовленными элементами, сокращая при этом объем использования отдельных стержней. С бетонной подушки (подготовки) на месте монтажа стержней должны удаляться грязь, пыль, мусор, лед и снег.

ЛЕНТОЧНЫЙ МОНОЛИТНЫЙ ФУНДАМЕНТ БЕЗ АРМИРОВАНИЯ

Обязательно ли армировать ленточный фундамент?

Ленточный фундамент без армирования

Все зависит от исходных технических показателей. Если вы станете армировать основание, то вопросов нет. Но если приняли решение создать особое основание без арматуры, то следует тщательно изучить подстилающие грунты и их динамику по сезонам. Также нужно точно знать технические показатели будущего дома и соответствующие требования к фундаменту. Только после этого можно ответить, нужно ли армировать фундамент или есть основания для риска и внедрения новой технологии. Выбор в каждом случае индивидуальный.

Как вязать арматурную сетку самостоятельно

Перед началом работ лучше ознакомится с правилами вязания арматуры. Для этого процесса приобретают вязальную проволоку и крючок. Такая проволока хорошо гнется, а средний ее диаметр достигает 1,2-1,3 мм. Крючок можно приобрести в строительном магазине или сделать самостоятельно. Для вязки используются прутья длиной в 5-6 метров. Технология вязания для всех фундаментов одинаковая, а если диаметр прутьев больше 25 мм, тогда стержни соединяют с помощью сварки.

Вязание арматуры можно совершать в удобном для работы месте, потом поместить её в опалубку, а после устанавливать хомуты по углам основания. Чтобы вязание происходило удобней, не используйте слишком длинные отрезки проволоки. Откусите 20 см металлической нити и сложите её вдвое. Нахлест арматурных прутьев при связывании достигает 2 см.

Профилированный лист: виды и характеристика

Цветовая палитра профлиста.

Основные цвета лакокрасочного и полимерного покрытия профиля:

1. Шоколадно-коричневый. Может быть нанесен как с одной, так и с обеих сторон листа.
2. Белый, бело-молочный, белый яркий пломбир. Может иметь как одностороннее, так и двухстороннее покрытие.
3. Темно-зеленый, зеленый мох, газонная трава. Может быть нанесен как с одной, так и с обеих сторон листа.
4. Сигнально-синий, ультрамарин. Только одностороннее покрытие.
5. Гранатовый, красно-коричневый, рубин, красный рубин. Может быть выполнен как с одно-, так и с двусторонним покрытием.
6. Бежевый, кремовый.
7. Черный. Только одностороннее покрытие.
8. Алюминиевый светлый. Только одностороннее покрытие.
9. Голубая волна, морская волна, синяя вода. Может быть нанесен как с одной, так и с обеих сторон листа.

Какие листы использовать для обшивки цоколя:

Характеристики профилированного листа С8.

1. С8 – толщина стали варьируется от 0,5 до 0,7 мм. Используется для обшивки стен дома, изготовления перегородок, арок, заборов, как кровельный материал. Один из самых экономичных листов.
2. С10 – толщина листа от 0,5 до 0,8 мм. Преимущественно используется как материал для обшивки стен дома и кровельное покрытие. Лист низковолнистый, обладает высокими антикоррозионными свойствами и стойкостью к механическим повреждениям.
3. С13 – толщина от 0,4 до 0,7 мм. Высота волны – 13 мм. Отличный вариант для обшивки стен и цоколя дома профнастилом.
4. С20 – легко обрабатывается и крепится. Может быть использован повторно. Высота профиля – 20 мм, шаг волны – 137,5 мм. Толщина – 0,45-0,7 мм.
5. С21 – сфера применения: скатные кровли, облицовка стен, строительство заборов, перегородок. Считается универсальным покрытием, имеет оптимальное соотношение по качеству и цене. Толщина металла – 0,4-0,7 мм, высота волны – 21 мм.

Что понадобится для обшивки цоколя профлистом:

• металлический профилированный лист толщиной не менее 0,6 мм;
• металлический профиль и направляющие для возведения каркаса (обрешетки);
• держатели для металлопрофиля – подвесы;
• уголок для отделки краев профлиста;
• саморезы, анкер-дюбели;
• вентиляционные решетки нужного размера;
• инструменты: болгарка, ножницы по металлу, молоток, шуруповерт или дрель.

Армирование цокольного этажа

Нулевой этаж чаще всего имеет высоту от 1,5 до 2,5 м. Армирование монолитной стены цокольного этажа проходит следующим образом:

• Устанавливают несъемную опалубку из пластика. Она одновременно служит и утеплителем для стен.
• При установке опалубки прокладываются проемы для окон и дверей, а также гильзы из металла для прокладки коммуникаций.
• Армировать нужно в продольном направлении стен. При этом металлические стержни связываются с уже установленными вертикальными прутьями. Сечение стержня не менее 10 мм.
• При наличии необходимой техники и материалов бетон лучше заливать сразу же. Если возможности такой нет, то бетонную смесь заливают слоями. При втором варианте каждый последующий слой заливается через трое суток после предыдущего. Набор требуемой твердости происходит в течение 28 суток.
• После окончательного затвердения можно приступать к дальнейшим строительным работам.

Для чего необходимо армирование лестницы

Бетон, применяемый для изготовления лестничной конструкции, обладает повышенной прочностью. Он способен сохранять структуру и целостность под воздействием усилий сжатия.

Однако бетонный массив, для усиления которого не используется стальная арматура, постепенно растрескивается под воздействием следующих факторов:

• усилий растяжения;
• изгибающих нагрузок;
• крутящих моментов.

И хотя главную нагрузку в процессе эксплуатации воспринимают ступени, наиболее подвержены влиянию растягивающих нагрузок нижняя плоскость лестничного пролета и опорная площадка лестницы. Именно поэтому для бетонной лестницы армирование необходимо. Усиление конструкции осуществляется из отдельных элементов арматуры, образующих после сборки силовой каркас лестницы.

Армирование лестничного марша-является главным этапом строительства лестницы

Арматурное усиление позволяет:

• предотвратить образование трещин;
• гарантировать безопасную эксплуатацию;
• обеспечить долговечность конструкции;
• сохранить целостность лестницы при перевозке и монтаже.

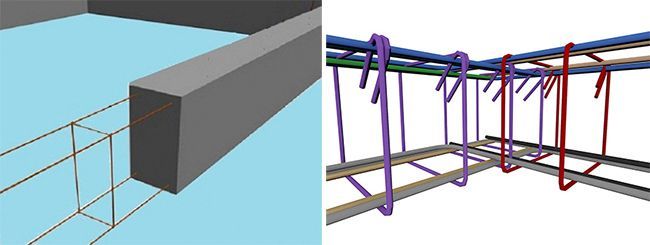

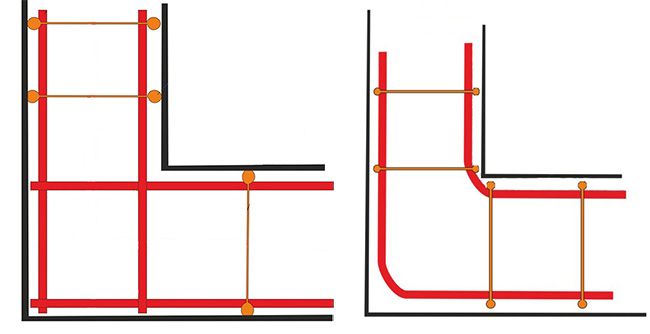

Ошибки армирования углов ленточного фундамента

Наибольшее количество ошибок, которые допускаются при изготовлении арматурного каркаса для ленточного фундамента, происходит именно при армировании угловых элементов и мест примыканий. Самая распространенная ошибка – вязание перекрещивающихся прутков в угловых частях фундамента, которая ведет к значительному ослаблению конструкции. На профессиональном языке это называется «разрыв арматуры».

Еще одной распространенной ошибкой является простой загиб внешних и внутренних продольных прутков арматуры без применения дополнительных усиливающих элементов. Это же относится и к армированию тупых угловых частей каркаса.

Важно! Если вязка производится перпендикулярно насечкам рифленой арматуры, то это приводит к ее проскальзыванию в момент заливки бетона и нарушает геометрию каркаса. Если вязка производится параллельно насечкам (то есть проволока укладывается в углубления на арматурных прутьях), то это обеспечивает более плотное и надежное соединение

Правила армирования ленточного фундамента

Арматурные прутья различаются не только по классу и внешнему виду, они также различаются по своему назначению:

Рабочая продольная (горизонтальная)

Стержни, которые расположены вдоль основания и воспринимают на себя основную нагрузку от факторов сжатия и растяжения. Чтобы увеличить прочность фундамента их устанавливают в нижнюю и верхнюю часть ленты. Диаметр элементов нижнего армирования должен быть больше диаметра верхних прутьев.

Поперечная монтажная

Она устанавливается для связывания между собой отдельных верхних или нижних рабочих стержней. Обеспечивает целостность рабочих элементов и распределяет между ними нагрузку.

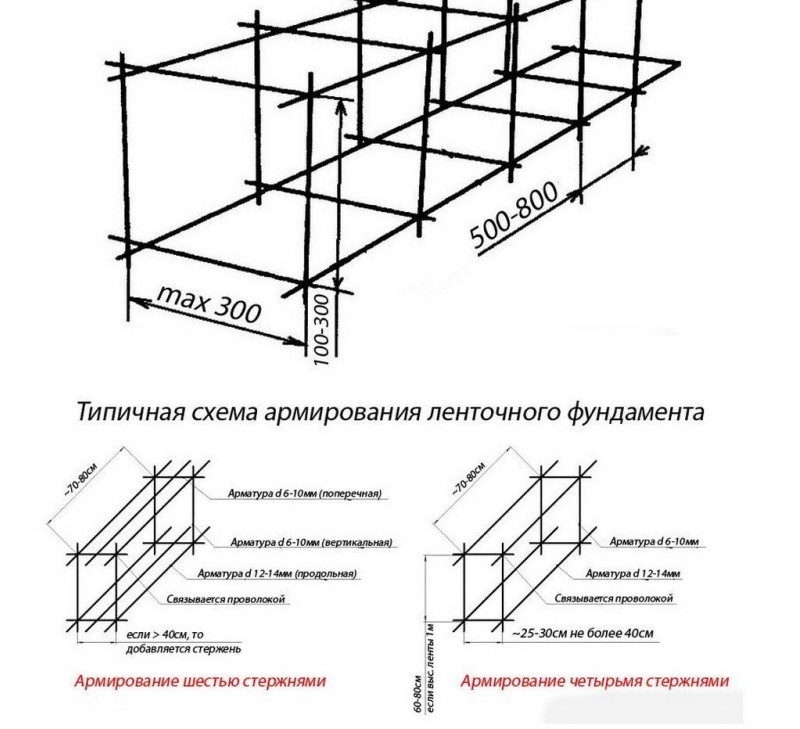

Схема типового армирования ленточного фундамента

Вертикальная

Устанавливается вертикально и соединяет между собой верхнюю и нижнюю продольную арматуру. Правильное армирование ленточного фундамента использует все эти виды прутьев. Только вместе они обеспечат целостность арматурной конструкции и равномерно распределяют нагрузку.

Сварка и связывание фундамента

Наиболее серьёзные последствия при возведении нулевого уровня возникают именно тогда, когда армирование ленточного фундамента было выполнено с грубыми ошибками. Среди строителей даже бытует убеждение, что вязка арматуры необходима для фиксирования скелета заливаемого фундамента — его итоговая прочность от неё зависит мало, некоторые строители рекомендуют именно вязать арматуру, а не варить – ведь вследствие пучения почвы влияют на сам фундамент различные силы, а арматура может хоть незаметно для глаз, но двигаться.

Есть мнение, что, когда она сварена вся наглухо, то остаётся лишь надеяться на спокойствие почвы, иначе трещин не избежать. Но, по мнению более учёных мужей, если армировать лишь перекрестием концов арматуры, связывая их вязальной проволокой, это чревато отколами слоёв фундамента по ширине, а также трещинами углов.

При этом некоторые советские изобретатели тоже полагают, что производить армирование монолитного фундамента допустимо исключительно «свободным перекрещиванием». Нынче опытные строители уверены, что делать всё надо лишь по правильным схемам. Армирование углов – это анкеровка, закрепление арматуры посредством отогнутых элементов, а также связь зон различных напряжений в углу фундамента, точнее, связь наружного слоя бетонной ленты с внутренним слоем её. Так связываются лишь верхние стержни арматуры, она сама выставляется исключительно у внешних прутов, а внутренние стержни в углу действительно пересекаются свободно. В зоне же угловой анкеровки поперечную арматуру ставят ровно вдвое чаще, чем рекомендуется для ленточного фундамента. Можно вычислять это по следующей формуле – 1/2 и 3/4 высоты сечения фундамента, однако в итоге должно выйти не больше 25 см.

Поэтому стыки арматуры проволокой связывать можно, однако лишь с целью закрепления их перед сваркой. А сразу после приготовления каркаса надо тщательно эти стыки проварить, однако не заварить ни в коем случае вот так. Так выполняется армирование фундаментов и столбчатого, и ленточного, и плиточного.

На этом всё – можно далее строить опалубку и залить фундамент. При этом, когда ленточный фундамент – цельный, его заливать нужно в один день.

”

Похожие самоделки

Отмостка для дома своими руками

Самодельное крыльцо за час: делаем из обрезков доски

Брусчатка из старого кирпича: делаем своими руками

Бетонная площадка своими руками: разбираем процесс поэтапно

Самодельные строительные блоки: «теплый» кирпич

Фундамент из автомобильных покрышек: делаем своими руками за один день

Нюансы армирования

При самостоятельном армировании монолитных стен следует учесть такие факторы:

• При создании арматурной сетки лучше всего применить новые стальные стержни, потому что они могут выдержать большие нагрузки.
• В случае обнаружения ржавчины на новых стрежнях не следует ее удалять. Это может привести к ухудшению сцепки бетона и прутьев.
• Чтобы разрезать стержни, лучше всего применить болгарку. Если стрежень нужно согнуть, то место сгиба предварительно прогревают непосредственно перед самой манипуляцией. Но это делать крайне не рекомендуется. Как в случае со сваркой, материал теряет прочность.
• Если уже бетон был залит в опалубку, то арматуру ставить нельзя. В случае если порядок работ не соблюден, то весь процесс нужно начинать сначала.
• Наращивать арматурную сетку по длине или высоте также не рекомендуется, так как при сильных нагрузках в местах наращивания могут образоваться разрывы. Если же таких нагрузок не предвидится, то нужно выполнить эти работы максимально качественно.

На стены помещений, расположенных ниже уровня грунта, будет сильная нагрузка. Поэтому для монтажа сетки нужно выбрать качественную арматуру стандартных размеров, а узлы армирования монолитных стен стоит выполнять из специальной проволоки.

Рекомендации по заливке

Алгоритм заливки может меняться в зависимости от используемых материалов. Но есть общие нюансы, которые следует учесть при создании бетонной площадки.

• Сначала следует осмотреть и подготовить площадь под будущее армирование. Желательно помнить о наклонах и всех контурах участка.
• Опалубка собирается из деревянных щитков. Потом все доски закрепляются с помощью кольев, которые забиваются в землю. По высоте должна преобладать опалубка, она обязана оставаться выше, чем предполагаемая величина будущей заливки.
• Саму арматуру тоже необходимо подготовить. Для этого производится осмотр, проверяется отсутствие дефектов. Затем прутья распределяют на будущей постройке. Желательно, чтобы все детали были цельными, так прочность будет выше.
• Расстояние между деталями обязательно должно быть равным, заранее просчитанным.
• Арматурную сетку соединяют по горизонтали и вертикали сваркой или специальной проволокой.
• Затем заливается объект, бетон утрамбовывается, чтобы не допускать воздушных карманов в заливаемой полости.
• Когда смесь полностью затвердеет, опалубка снимается.
