Как изготовить буронабивной фундамент

Буронабивной фундамент своими руками: пошаговая инструкция

Монтаж буронабивных свай можно произвести самостоятельно, прльзуясь рунным буром для скважин.

Проектирование

Перед установкой буронабивных свай проводят расчеты.

Опора должна заглубляться, как минимум, на 0,2м ниже отметки, на которой промерзает грунт.

Чтобы узнать, сколько свай вам будет необходимо, общий вес дома делят на значение несущей способности одной сваи, а затем полученное число перемножают на 1,2.

Подготовительные работы

Свайное поле размечается согласно схеме. Во всех прямоугольных участках замеряют длины диагоналей. Полученные значения должны быть одинаковыми.

Максимальный шаг между сваями составляет 2м, но при этом он не должен быть более трех диаметров опор.

Установка

Чтобы пробурить скважину, берут ручной бур. Затем производят установку обсадных труб и арматуры. Обсадная конструкция может быть металлической, пластиковой, железобетонной или рубероидной.

В процессе строительства частных домов обсадные конструкции обычно являются несъемными. Устанавливать их нужно, четко соблюдая вертикаль. Для проверки точности пользуются строительным уровнем.

Свободное пространство вокруг обсадной трубы засыпается землей и трамбуется. Высота трубы проверяется с помощью гидравлического или лазерного уровня. Если труба оказалась выше поверхности, ее надо будет срезать, оставив лишь арматуру, за которую будет цепляться ростверк.

Бетонирование буронабивных свай проводят с применением бетона класса М-300. Его трамбуют с помощью вибратора. Время высыхания и укрепления сваи – 3 недели.

После высыхания свай приступают к заливке ростверка.

Метод устройства набивных свай

Пошаговая инструкция строительства фундамента

Исходные данные: бурение отверстий под сваи выполняется переносным бензиновым буром, в качестве опалубки применяются бетонные трубы, ростверк висячий, сделан из швеллера, диаметр свай 20 сантиметров. Этот вариант подходит для большинства бань.

По степени «механизации» занимает среднее место, а по качеству фундамента ничем не уступает вариантам бурения при помощи специальной техники.

Схема устройства буронабивного фундамента с ростверком

Бетонная труба для опалубки, диаметр 100 мм

Мы выбрали в качестве опалубки бетонные трубы, нужно объяснить наш выбор, ведь есть несколько других вариантов.

Опалубка из досок. Делать ее сложно, геометрия скважин далека от требуемой. Еще несколько недостатков – деревянная опалубка занимает много полезного пространства отверстия, разобрать ее трудно.

Деревянная опалубка

Схемы опалубок

Опалубка из пластиковых труб. Неплохое решение, но найти в свободной продаже пластиковые трубы большого диаметра проблематично. Кроме того, они могут только формировать геометрию бетона, а никаких нагрузок сами не держат. Выбранные нами бетонные трубы служат отличным усилением буронабивной сваи.

Опалубка из пластиковых труб

Пластиковая труба для опалубки

Рубероид. Есть и такие варианты, но мы категорически не советуем им пользоваться по нескольким причинам.

В случае большого обвала стенок ямы, они не удержат землю, придется бурить отверстие повторно. Но и это не главное. Свая работает с расчетными показателями только тогда, когда она находится в строго вертикальном положении. Любой, даже незначительный уклон в геометрической прогрессии понижает ее несущие способности. Во время заливки бетоном незастывшая масса может отклониться от вертикали.

Опалубка из рубероида

Если у вас опалубка жесткая, то вернуть ее в нужное положение не составит труда. А если у вас в качестве опалубки использован рубероид, то возникают большие проблемы. В лучшем случае придется заливать бетоном весь объем отверстия, а это перерасход материалов. Тогда зачем терять время и деньги на рубероид?

Опалубка буровой сваи

Выбранный нами вариант строительства буронабивного фундамента не является аксиомой, каждый может принимать решение с учетом собственных условий. Единственная просьба – перед выбором окончательного типа буронабивных фундаментов нужно понимать, к каким последствиям приводят те или иные изменения конструкции и технологии.

Преимущества

Фундамент подобного типа распространён в стройке каменных, деревянных, бревенчатых, каркасных домов и зданий из газобетона, кирпича, бруса. Свайное основание обеспечивает прочную конструкцию всего здания и предотвращает возникновение нежелательных деформаций. Строительство фундамента возможно на любом виде грунта своими руками и может быть выполнено за одни сутки.

При обустройстве сооружения (даже своими руками) в обязательном порядке применяются системы гидроизоляции между элементами ленты фундамента и стенами. Это обеспечивает всем элементам конструкции особенно надёжную защиту от негативных факторов и предотвращает возникновение деформаций.

Буронабивной фундамент с ростверком позволяет:

• выполнять строительство в сложной геологической обстановке на слабых почвах;
• закладывать скважины и осуществлять заливку без разрушительного воздействия на соседние конструкции и проводить стройку около домов;
• свести к минимуму затраты на строительство и сэкономить затраты.

Преимущества буронабивных фундаментов с ростверком:

• простое устройство;
• не требуется доставка крупногабаритных частей;
• высокая несущая способность;
• отсутствие необходимости в спец устройствах на стройплощадке.

Расчет и схема расположения буронабивных свай

l = P/Q, где

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

• по углам дома;
• вдоль несущих стен с выбранным шагом;
• под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Если застройщик решил делать буронабивной вариант своими руками, ему нужно разобраться с особенностями проектирования такого основания. Так, буронабивные сваи монтируют рядами под всеми несущими стенами, сваи обязательно должны находиться под углами будущего дома.

Для того чтобы рассчитать диаметр свай, их количество и требуемое расстояние между ними, нужно учитывать структуру почвы, вес сооружения. Наилучшей несущей способностью отличаются полускальные и скальные почвы. Глинистые, песчаные, суглинистые грунты требуют больше свай.

Для определения веса будущей постройки нужно посчитать вес строительных материалов, используемых при ее возведении (включая кровельный «пирог»). Для этого существуют специальные справочные таблицы и СНиПы.

Чем больше будет весить дом, тем больше придется установить свай и тем меньше должно быть расстояние между ними.

Расстояние между сваями должно составлять как минимум 3 их диаметра. Если опоры будут установлены с меньшим шагом, это снизит несущую способность основания.

Монтаж

Стоит привести пошаговую инструкцию, при использовании которой и после проведения описанных выше предосторожностей и мер техник сможет построить качественный буронабивной фундамент своими руками. Итак, строитель должен придерживаться следующих действий:

Итак, строитель должен придерживаться следующих действий:

• выполнение измерительных и разметочных работ – для грамотного их проведения техниками подготавливаются или заказываются специальные чертежи с учетом как территориальных, так и технических особенностей постройки;
• определение вида свай – висячие сваи (которые не достигают плотного грунта) и сваи-стойки (свайные конструкции, опирающиеся на твердые породы), первый тип больше применим на спорных участках грунта – с высоким уровнем грунтовых вод, с возможными сдвигами грунта и с большой пучинистостью почвы в зимний период;
• установка бурильной установки на точке бурения;

• проведение бурения скважины необходимых технику значений глубины и диаметра (два этих параметра выбираются заблаговременно до начала постройки в зависимости от габаритов здания и вида грунтовых пород);
• ввод глиняного раствора – это необходимо для предотвращения процессов осыпания стенок отверстия, да и потом – глиняная поверхность не пропускает влагу от грунтовых вод и становится своеобразным естественным внутренним укреплением отверстия;
• шламовые элементы (или те же продукты бурения – всевозможные породы, примеси, напластования, получаемые при бурении) должны быть извлечены на поверхность буровым раствором или механическим способом (все зависит от вида бурения);

• если объект большой и габаритный, а будущие свайные элементы требуют исключительного армирования, застройщик использует специализированную технику для погружения арматурных элементов на всю глубину уже прорытой скважины (в зависимости от глубины этот процесс может проходить под давлением);
• после помещения в отверстие, арматурные элементы фиксируются упорами, такими упорами могут быть опалубки, разновидности которых мы рассмотрим ниже;
• после вышеописанных процедур отверстие заполняется бетоном (в зависимости от глубины свайной конструкции бетон может доставляться специальной техникой или вручную, однако бетонирование в любом случае не должно длиться дольше 3 часов – это норма СНиП);
• дальнейшие действия предполагают бурение и заполнение скважин уже в другой точке по описанной схеме, очередные измерительные действия и скрепление всех свай железобетонным ленточным фундаментом.

Основные преимущества буронабивной технологии устройства фундаментов

Технология буронабивных фундаментов основана на принципе распределенной нагрузки между ключевыми точками возводимого строения и организации связующих элементов, которые обеспечивают единство конструкции, а также устойчивость к грунтовым изменениям.Схема с размерами устройство ленточного фундамента со сваями
Основные составляющие конструктивные элементы фундамента:

• буронабивные сваи, представляющие собой вертикальные железобетонные опоры различного способа изготовления, основание которых заглубляется на уровень ниже точки промерзания грунта в конкретной местности, и расположенные равномерно по точкам несущих нагрузок, полученных путём расчётов; Схема устройства буронабивных свай
• связующая железобетонная конструкция, которая обеспечивает горизонтальную стабильность свайного основания и устойчивость к грунтовым сезонным воздействиям, может быть выполнена в виде:
  • мелкозаглублённой ленточной связки;
  • подвешенного ростверка;
  • ростверка монолитного типа.

Можно выделить следующие преимущества применения буронабивных фундаментов.Пример заливки буронабивного основания под большое здание

1. Устройство основы здания по данной технологии может быть выполнено на любых грунтах, кроме скальных. Это обусловлено тем, что буронабивные свайные опоры располагаются ниже уровня промерзания на, так называемых, неподвижных грунтах, что исключает их вертикальное движение при сезонных грунтовых подвижках.
2. Данный способ обустройства основания является оптимальным при возведении фундамента построек на неровных участках местности, в частности, с большими перепадами по высоте. В этом случае плоскость основы выравнивается равномерно распределенными сваями, которые принимают на себя основную нагрузку, что даёт сочетания экономичности фундамента и его надёжности.
3. При устройствах основы здания буронабивного типа отпадает необходимость в проведении масштабных земляных работ. Это также экономит время, снижает трудоёмкость и сохраняет окружающий ландшафт.
4. Замена земляных работ бурением скважин под сваи позволяет проводить строительные работы по устройству фундамента под новое здание в непосредственной близости от существующих построек. При этом исключаются отрицательные механические воздействия на окружающие строения и подведённые подземные коммуникации.
5. Устройство фундаментов по буронабивной технологии может быть выполнено своими руками достаточно быстро за счёт его несложного строительства, что делает данный способ востребованным для частного строительства.

Схематическое изображение буронабивного фундаментаВсе вышеперечисленное позволяет считать технологию свайных буронабивных фундаментов оптимальным решением при строительстве оснований практически любых зданий и сооружений.

Буронабивной фундамент: плюсы и минусы

К основным достоинствам фундамента на набивных сваях относится следующее:

• Буронабивной фундамент универсален. Его можно возвести на любом грунте (исключение – чрезмерно каменистая поверхность).
• С экономической точки зрения фундамент из буронабивных свай является достаточно выгодным. Материальные затраты на его возведение ниже, чем в случаях с другими пиитами фундаментов.
• Работу можно провести в любой период года.
• При желании можно смонтировать буронабивные сваи своими руками.

Разумеется, имеются и минусы:

• Буронабивной фундамент не предполагает возможности обустройства подвала.
• Пол на набивных сваях плохо теплоизолирован. В связи с этим пол в таких домах требует утепления.

Ростверк

Ростверк из швеллера

Мы уже говорили, что предлагаем делать ростверк из швеллера. О швеллерах нужно немного рассказать, это облегчит правильный выбор. Технические условия швеллеров прописаны в ГОСТ 8240-89.

Швеллер ГОСТ 8240-89

В документе дана классификация и сортамент.

Поперечное сечение швеллера

Вам нужно знать два главных отличия, от которых зависит надежность и устойчивость ростверка. Дело в том, что боковые полки швеллера могут располагаться под углом или перпендикулярно к стенке.

Горячекатаный швеллер с равносторонними полками

Уклон внутренних граней по ГОСТ составляет от 4 до 10

Это значит, что при одинаковых значениях внешней стороны стенки она имеет различную ширину со стороны примыкания полок. Если полки под углом, то внутренняя ширина уменьшается, нужно брать швеллер большего размера. К примеру, если для трубы диаметром 200 мм достаточно взять швеллер номер 22 с перпендикулярными полками, то с угловыми полками нужно брать швеллер номер 24

Очень важно, чтобы свая имела упор по всей окружности, а не только в нескольких точках

Висячий металлический ростверк

Снимите точные расстояния между угловыми сваями, прикиньте количество погонных метров проката и обрежьте металл по размерам. Крайне желательно, чтобы места сварки не провисали, старайтесь делать их над сваями. В углах два соприкасающихся куска швеллеров отрезаются под углом 45° и привариваются.

Резка швеллера

Сварка швеллера

Сварные швы проверьте на качество, снимать выступающие части болгаркой не рекомендуется. Это только может понизить прочность соединения, для нижнего обвязочного ряда брусьев никакого негативного влияния выступающие швы не оказывают. Между металлом и деревом в обязательном порядке положите рубероид в два слоя.

Гидроизолированный мастикой ростверк

Буровые сваи с уширением

В пластичных глинистых грунтах буровые сваи устраивают с уширением. Разбуривание уширения сваи производят после достижения проектной отметки сваи и выполняют штатным уширителем.

Величина раскрытия режущих ножей уширителя устанавливают непосредственно перед его опусканием в скважину, шаг раскрытия ножей равен 5 см.

Работа по устройству уширения основания производится в следующем порядке:

№	Порядок работ
1	Лотом проверяют глубину скважины и определяют отметку низа забоя скважины
2	Определяют глубину режущей кромки обсадной трубы. Отметка низа режущей кромки обсадной трубы должна быть выше отметки низа скважины на величину, устанавливаемую проектом (несколько метров)
3	К буровой штанге вместо шнекового бура крепят штатный уширитель, первоначальное раскрытие ножей устанавливают равным 10 см
4	Уширитель опускают в скважину, при достижении дна забоя, под действием веса штанги происходит раскрытие режущих ножей уширителя (ножи уширителя собраны совместно с емкостью для сбора разработанного ими грунта), при вращении штанги происходит разбуривание уширения и сбор разработанного грунта в емкость
5	После окончания разбуривания буровую штангу поднимают, при этом ножи уширителя складываются и производится подъем, грунт из емкости удаляется в отвал.
6	Величину раскрытия ножей увеличивают и операции по разработке уширения повторяют до тех пор, пока уширение не достигнет проектного размера.
7	Контроль формы уширения проводится при помощи уширителя. Для этого на нем устанавливают проектное раскрытие ножей и опускают его в скважину, ножи раскрываются и производится проверка полости путем проворачивания уширителя. Если в емкости для сбора грунта оказывается небольшое его количество, то уширение имеет проектное очертание и обрушение свода скважины и вывалов нет. В этом случае производится приемка разбуренного уширения и разрешаются работы по дальнейшему сооружению буронабивной сваи.

Сваи армируют арматурными каркасами. Их изготавливают на производственной базе мостоотрядов в виде отдельных секций. Во внутреннюю полость каркас подают краном.

Стыковка секций арматурного каркаса

1. автокран КАТО NK-750;
2. секция арматурного каркаса;
3. буровой станок;
4. железобетонные плиты

После установки каркаса проводят бетонирование свай. Бетонную смесь на строительную площадку доставляют в автобетоно-смесителях.

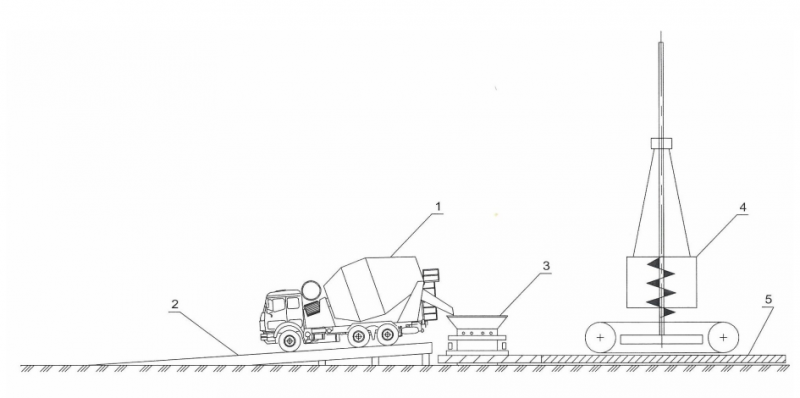

Бетонирование скважин методом ВПТ

1. автобетоносмеситель;
2. металлическая эстакада;
3. приемная воронка бетонолитной трубы;
4. буровой станок;
5. железобетонные плиты

В зимнее время температура бетонной смеси в момент ее укладки должна быть не ниже +5°С. Суммарное время доставки бетонной смеси на строительную площадку, укладки ее в скважину, извлечение бетонолитных и обсадных труб не должно превышать срока ее схватывания.

Область применения и разновидности технологии

Что такое буронабивные сваи (опоры) – ответ содержится в самом вопросе. Сначала в почве бурят отверстия, затем их заполняют бетоном и армирующими каркасами. Нижним основанием буронабивная свая опирается на несущие (твердые) пласты почвы (обязательно ниже уровня промерзания). После обустройства опор, они могут быть связаны между собой железобетонной лентой (ростверком). В результате всех работ получается ленточный фундамент с буронабивными сваями, для обустройства которых в настоящее время применяют следующие технологии:

1. После бурения в скважину соответствующего диаметра под давлением подают специальный глинистый раствор, который образует на стенках плотную корку. Затем глинистую смесь удаляют из скважины, в нее опускают арматурный каркас и заполняют бетонным раствором.
2. Осуществляют бурение скважины специальным приспособлением – полым шнеком, через который подают цементный раствор. Затем в залитую скважину под давлением опускают арматурный каркас.

1. Бурение скважин без выемки грунта при помощи специальных установок, позволяющих делать уплотнение грунта с помощью раскачки и трамбовки.
2. После бурения скважины в нее устанавливают обсадную трубу, которую используют в качестве опалубки для железобетонной опоры.

Именно последний способ является наиболее приемлемым в случае самостоятельного обустройства фундамента по технологии использования буронабивных свай с ростверком, так как не требует применения специальной техники для производства работ.

Бетонировании свай методом вертикально перемещаемой трубы (ВПТ)

При бетонировании свай методом вертикально перемещаемой трубы (ВПТ) применяются бетонолитные трубы герметичной конструкции из секций с быстроразъемными стыками с внутренним диаметром 250…325 мм. Суть метода заключается в следующем:

№	Порядок работ
1	Перед началом работ бетонолитную трубу собирают, проверяют на герметичность и размечают по длине.
2	Перед опусканием бетонолитной трубы проверяют отметку дна скважины лотом, затем опускают бетонолитную трубу, используя для этого разметку так, чтобы ее низ возвышался над дном скважины на 20…30 см и опирают ее на обсадную трубу.
3	Производят первоначальное заполнение бетонной смесью из бетонолитной трубы: в горловине бункера бетонолитной трубы устанавливают предохранительную пробку на подвесе с обеспечением плотного прилегания пробки к боковой поверхности трубы, исключающее возможность вытекания раствора и обеспечивающее свободное прохождение пробки в трубе под действием веса бетонной смеси; бункер над пробкой заполняют бетонной смесью; пробку освобождают от подвеса и обеспечивают ее выход из трубы под действием давления бетонной смеси (объем первой порции смеси должен обеспечить заглубление бетонолитной трубы в уложенную смесь на величину >0,8 м; в дальнейшем необходимо обеспечить заглубление бетонолитной трубы в уложенную смесь на величину не менее 2 м).
4	После освобождения предохранительной пробки от закрепления следят за опусканием бетонной смеси в воронке и когда уровень бетонной смеси в воронке достигнет горловины, продолжают ее подачу.
5	Укладку бетонной смеси ведут из условий обеспечения заполнения не менее 4 м скважины в час; после заполнения очередных 4 м производят демонтаж секций обсадных и бетонолитных труб.

Укладку бетонной смеси при большой глубине сваи допускается осуществлять в несколько этапов, неизбежно вызываемых технологическими перерывами, связанными с извлечением (демонтажем) отдельных секций бетонолитных и обсадных труб.

При бетонировании высота укладки бетонной смеси до начала подъема обсадной трубы должна задаваться возможно большей, но такой, чтобы уложенный бетон не начинал схватываться до подъема обсадной и бетонолитной трубы. Во всех случаях высота столба бетона в скважине на каждом этапе должна не менее чем на 2 м превышать низ ножевой секции обсадной трубы.

В течение всего процесса бетонирования обсадным трубам придается возвратно-вращательное движение во избежание их засасывания.

Для уплотнения бетонной смеси и обеспечения лучшего контакта бетона с грунтом извлечение трубы производится поступательными и вращательными движениями с последовательным подниманием ее на 20…30 см и опусканием на 10-15 см.

В процессе производства работ постоянно контролируют следующие параметры:

№	Параметры
1	подвижность бетонной смеси
2	интенсивность укладки
3	уровни бетонной смеси в бетонолитной трубе и в скважине
4	уровни нижних концов бетонолитной и обсадной труб с целью соблюдения их минимальных заглублений в бетон
5	в зимних условиях температуру смеси и температуру наружного воздуха
6	объем фактически уложенного бетона в сваю для сравнения с проектным значением

Контроль прочности бетона, укладываемого в скважину, осуществляют путем отбора проб бетонной смеси из каждой поступающей на строительную площадку партии смеси. Согласно п. 2.1. ГОСТ 1810-86 в партию включают бетон, формируемый на одном технологическом комплексе из бетонной смеси одного номинального состава по одной технологии в течение не менее одной смены. Набор прочности осуществляется в тех же условиях, что и в стволе сваи.

Для определения действительной несущей способности буронабивных свай проводят статические испытания вдавливающей нагрузкой или применяют динамический метод. Масса ударной части молота для динамических испытаний доходит до 25 т при несущей способности свай до 4000…4500 тс.

Для определения сплошности буронабивных свай применяют ультразвуковые, акустические и прочие неразрушающие методы контроля. Они позволяют обнаружить дефекты типа разрывов и неоднородностей с размерами до 10% от диаметра, а также определить фактическое положение подошвы свай.

В фундаментах мостов применяют забуриваемые стальные трубы диаметром 1…1,5 м с последующим заполнением их бетоном. Такие конструкции могут использоваться в свайных ростверках, а также в безростверковых опорах.

Стальные трубы погружают с помощью буровых машин, например, КАТО 50 THC, которые одновременно вдавливают стальную трубу и с помощью ударного грейфера извлекают грунт из ее внутренней полости. После погружения стальной трубы её заполняют бетоном, а при необходимости армируют каркасом.

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). www.gvozdem.ru

3

Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией

Армирование буронабивного фундамента

Классическое армирование элемента круглого сечения представляет собой шесть или более стержней, расположенных по периметру сечения.

Для свай малого диаметра (менее 250мм) размещение такого количества арматурных прутов не актуально. При таких диаметрах, как правило, ограничиваются каркасом из четырех продольных стержней.

Внешний вид оголовка буронабивной сваи с армированием в четыре стержня.

При ещё меньших диаметрах (порядка 100мм) и вовсе ставят один стержень по центру. Такие сваи не могут воспринимать хоть сколько-нибудь существенные горизонтальные усилия или опорные моменты. Центральный стержень может лишь обеспечить формирование опорного узла для вышестоящих конструкций.

Поперечное армирование часто представляет собой спираль из проволоки Ф3мм Вр-1 или же хомутов замкнутого сечения из Ф6мм А-I (А240). Для повышения жесткости арматурного каркаса применяют кольца из стальной полосы.

Схема армирования буронабивной сваи (поперечное армирование условно не показано).

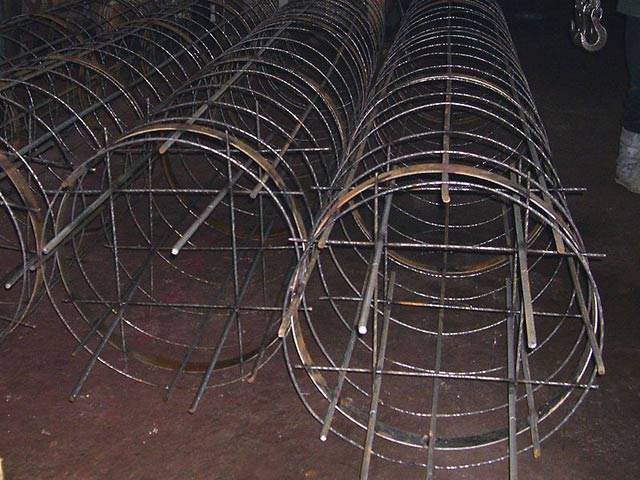

Арматурный каркас для буронабивной сваи.
