Тепловые расчеты для отопления дома, калькуляторы, онлайн

Расход теплоносителя

Расход теплоносителя рассчитывается по формуле:

,
где Q — суммарная мощность системы отопления, кВт; берется из расчета теплопотерь здания

Cp — удельная теплоемкость воды, кДж/(кг*град.C); для упрощенных расчетов принимаем равной 4,19 кДж/(кг*град.C)

ΔPt — разность температур на входе и выходе; обычно берем подачу и обратку котла

Калькулятор расхода теплоносителя (только для воды)
Q = кВт; Δt = oC; m = л/с
Точно также можно посчитать расход теплоносителя на любом участке трубы. Участки выбираются так, чтобы в трубе была одинаковая скорость воды. Таким образом, разбиение на участки происходит до тройника, либо до редукции. Нужно просуммировать по мощности все радиаторы, к которым течет теплоноситель через каждый участок трубы. Потом подставить значение в формулу выше. Эти расчеты необходимо сделать для труб перед каждым радиатором.

Формулы для расчета платы за отопление для жилого дома (домовладения):

применяется для расчета размера платы за отопление при отсутствии на жилом доме (домовладении) индивидуального прибора учета тепловой энергии, при осуществлении оплаты за отопление в течение отопительного периода — Ознакомиться

применяется для расчета размера платы за отопление при отсутствии на жилом доме (домовладении) индивидуального прибора учета тепловой энергии, при осуществлении оплаты за отопление равномерно в течение календарного года (12 месяцев) — Ознакомиться

применяется для расчета размера платы за отопление при наличии на жилом доме индивидуального прибора учета тепловой энергии — Ознакомиться

Формула №22 применяется для расчета размера платы за отопление в жилом доме (домовладении) при использовании им земельного участка и расположенных на нем надворных построек, если на жилом доме не установлен индивидуальный прибор учета на отопление.

Предыдущая записьФормулы расчета платы за электроснабжение

Инфракрасные обогреватели.

Инфракрасные обогреватели, как вид электрического отопления получили популярность совсем недавно. Принцип их действия основан на преобразовании электрической энергии в инфракрасные лучи, которые и нагревают любые предметы. Они бывают таких типов: в виде плоских напольных или настенных прямоугольников, а также в виде различных устройств на ножках.

Мощность инфракрасных обогревателей разных моделей колеблется от 0,25 до 3−4 кВт, как правило, имеется ступенчатый регулятор мощности. В определенной зоне эти обогреватели могут достаточно быстро нагреть воздух, для полноценного обогрева дома их понадобится несколько. Для нормального обогрева помещения существуют системы инфракрасных полов или стен. Эти обогреватели экономичнее других видов электрического отопления. Инфракрасные обогреватели можно направить только на требуемые участи обогрева комнаты, что и обусловило их экономичность. Кроме того, человек будет сам немного нагреваться (хотя воздух будет не так нагрет) и появится чувство субъективного комфорта, если находиться в зоне действия инфракрасных лучей обогревателя.

Трубопроводы отопительной системы

Для монтажа схема отопление дома может использовать такие типы трубопроводов:

• Трубопроводы из полиэтилена, полипропилена или металлопластика;

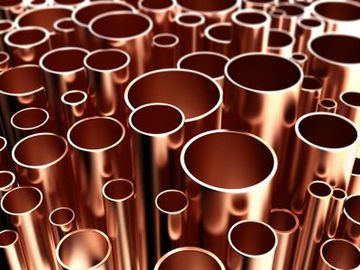

• Трубопроводы из меди;
• Трубопроводы из стали.

Полиэтиленовые трубы	Полипропиленовые трубы
Медные трубы	Стальные трубы

Все из этих трубопроводов обладают как своими преимуществами, так и недостатками. Полимерные трубы более простые в монтаже и надежно защищены от воздействия коррозии. Медные трубы более устойчивые к высоким температурам и способны выдержать высокое давление. Стальные трубы выделяются таким недостатком, как потребность в проведении некоторых сварочных процессов. Программа расчета отопления частного дома должна учитывать абсолютно все детали, включая и это.

Типы и виды труб для отопления.

Если необходимо сделать самостоятельно систему отопления, однако отсутствуют знания и опыт работы, то лучше отдать предпочтение полипропиленовым трубам. К тому же этот вид труб более дешевый, нежели остальные, поэтому в любой момент можно купить кусок испорченной трубы. Сварка полипропиленовых труб очень легкая и доступная людям, которые не имеют отношения к строительству. Собрать систему отопления из полипропиленовых труб очень просто и довольно быстро. Больше времени уходит на подготовительные этапы, это расчет системы отопления, подготовка материалов. Далее идет пайка труб, которую быстро освоят новички в этом деле.

Расчет мощности котла

Перед тем, как рассчитать отопление в доме, делать это необходимо с расчета мощности котла. От мощности котла, в первую очередь, будет зависеть эффективность всей отопительной системы. Главное в этом вопросе – не переусердствовать, так как слишком мощный котел будет потреблять больше топлива, чем необходимо. А если котел будет слишком слабый, то не получится обогреть дом должным образом, а это негативно повлияет на комфорт в доме

Поэтому расчет системы отопления загородного дома – это важно. Подобрать котел необходимой мощности можно, если параллельно высчитать удельные теплопотери здания за весь отопительный период

Расчет отопления дома – удельных теплопотерь можно следующим методом:

q_дом=Q_год/F_h

Qгод – это расход теплоэнергии за весь период отопления;

Fh – площадь дома, которая отапливается;

Таблица выбора мощности котла в зависимости от отапливаемой площади

Для того чтобы осуществить расчет отопления загородного дома – расход  энергии, которая уйдет отопления частного дома, нужно воспользоваться следующей формулой и таким средством, как калькулятор:

Q_год=β_h*[Q_k-(Q_{вн б}+Q_s)*ν

β_h – это коэффициент учета дополнительно потребления тепла, отопительной системой.

Q_{вн б} – тепловые поступления бытового характера, которые характерны для всего отопительного периода.

Qk – это значение общих домовых теплопотерь.

Q_s – это поступления тепла в виде солнечной радиации, которые попадают в дом через окна.

Перед тем, как рассчитать отопление частного дома, стоит учесть, что для различных типов помещений характерны разные температурные режимы и показатели влажности воздуха. Они представлены в следующей таблице:

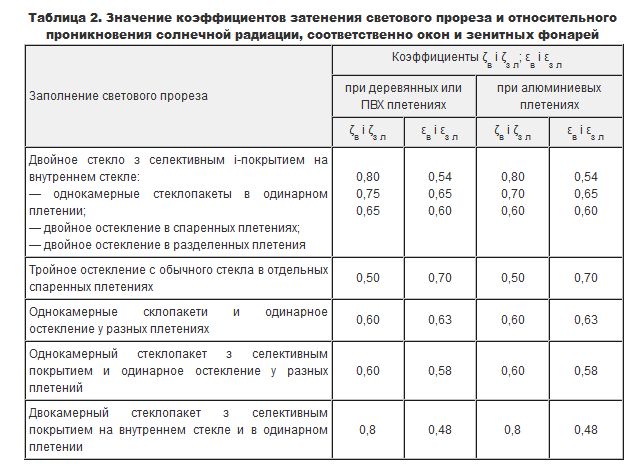

Далее представлена таблица, в которой показаны коэффициенты затенения прореза светового типа и относительного количества солнечной радиации, которая поступает через окна.

Если планируется установить водяное отопление, то площадь дома будет во многом определяющим фактором. Если дом имеет общую площадь не более чем 100 кв. метров, то подойдет и отопительная система с циркуляцией естественного типа. Если дом имеет площадь большего размера, то в обязательном порядке необходима система отопления с циркуляцией принудительного характера. Расчет системы отопления дома должен производиться точно и правильно.

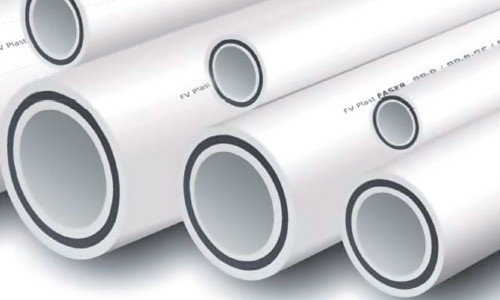

Конструкция и свойства полипропиленовых трубопроводов.

Конструкция соединительных деталей комбинированная. Каждая деталь, в своей основе, имеет впрессованные вставки. Эти вставки изготовлены из никелированной латуни, с внутренней либо наружной резьбой и обеспечивают переход на металлический трубопровод.

Свойства полипропиленовых трубопроводов:

• Имеют меньший вес и меньшую стоимость;
• Монтаж не требует больших трудозатрат;
• Эластичность материала дает больше возможностей для комбинирования;
• Полная безопасность для воды;
• Антикоррозийная устойчивость и отсутствие известковых отложений;
• Долговечность;
• Устойчивость к перепадам давления и температуры;
• Низкая теплопроводность;
• Высокая звукоизоляция;
• Простота в обслуживании и эстетический вид.

Металлопластиковые трубы.

Типы и виды труб для отопления включают в себя металлопластиковые трубы, которые могут быть разъемными, неразъемными или условно разъемными, то есть компрессионными. Если к трубе установлен разъемный фитинг, то он позволяет многократно собирать или разбирать соединения. Если разобрать компрессионный фитинг, то придется заменить обжимное кольцо, поэтому разбирать подобное соединение нужно только в самых редких случаях.

В компрессионном соединении трубы навечно запрессовывают. Поэтому в большинстве случаев пресс-фитинги заделывают в любые строительные конструкции, то есть пол, стены. Если же необходимо провести монтаж пресс-фитингов, то нужно знать, что для этой работы применяется специальное оборудование. Однако оно довольно дорого стоит, поэтому его приобретают только крупные компании, которые специализируются на сантехнических работах.

Выбор оптимального источника тепла — первый шаг для правильного расчёта

Чтобы знать, как рассчитать систему отопления для частного дома, нужно правильно выбрать источник тепла. Как правило, начинают с анализа доступных в регионе энергоресурсов с учётом климатических условий. Выбор обычно идёт в пользу наиболее дешёвого топлива. Популярными являются системы обогрева, работающие на природном газе, электричестве, угле или дизеле.

Каждый из них имеет свои особенности, достоинства и недостатки:

1. Котлы на природном газе. Считаются наиболее дешёвым вариантом обогрева, но к магистрали природного газа не всегда есть возможность подключиться. Газовые котлы отличают высокий КПД, автоматизация управления процессом работы, безопасность при соблюдении правил подключения к газовым сетям. Нужно понимать, что такое КПД котла, чтобы изначально сделать правильный выбор оборудования. Небольшое по размеру газовое оборудование имеет высокий уровень производительности. Цена на природный газ растёт, но все равно этот вид топлива остаётся наиболее экономичным.
2. Электрокотлы. Компактные, не требуют громоздких дымоходов, со своей функцией справляются не хуже газовых, если не поводит электроподача. Не особо популярно из-за дороговизны электроэнергии. Поэтому расчет электрического отопления частного дома делают обязательно.
3. Котлы на твёрдом топливе. Вновь востребованы в связи с развитием загородного частного строительства. Наряду с обычными котлами продаются агрегаты с возможностью автоматической загрузки топлива.
4. Отопительное оборудование, работающее на солярке или отработанном масле. Часто используется для отопления в загородных коттеджах. Чтобы применять такое топливо, нужно соорудить для него резервуар. Не всех устраивает из-за резкого запаха дизеля, который стоит в котельной.

Выбор котлов для отопления частного дома

Отопительные приборы, которые использует схема системы отопления дома, могут быть следующих видов:

• Ребристые или конвективные;
• Радиационно-конвективные;
• Радиационные. Радиационные отопительные приборы редко используются для организации отопительной системы в частном доме.

Современные котлы обладают характеристиками, которые приведены в следующей таблице:

Когда осуществляется расчет отопления в деревянном доме, данная таблица может вам в некоторой степени помочь. При монтаже отопительных приборов нужно соблюдать некоторые требования:

• Расстояние от отопительного прибора до пола должно составлять не меньше, чем 60 мм. Благодаря такому расстоянию домашнее отопление схема позволит провести уборку в труднодоступном месте.
• Расстояние от прибора отопления до подоконника должно быть минимум в 50 мм, чтобы радиатор в случае чего можно было без проблем снять.
• Ребра приборов отопления должны быть расположены в вертикальном положении.
• Желательно отопительные приборы монтировать под окнами или возле окон.
• Центр прибора отопления должен совпадать с центром окна.

Если в одной комнате находится несколько отопительных приборов, то они должны быть расположены на одном и том же уровне.

Определение стоимости отопления

Расчет стоимости тепловой энергии зависит от того, какой источник тепла выбран домовладельцем. Если предпочтение отдано газовому котлу и дом газифицирован, то в общую сумму войдут цена отопительного устройства (примерно 1300 евро) и затраты на его подключение к газопроводу (около 1000 евро).

Далее следует добавить затраты на электроэнергию. Несмотря на то, что основным видом топлива в этом случае является газ, без электричества все равно не обойтись. Оно необходимо для обеспечения работы циркуляционного насоса и элементов автоматики. В среднем котел потребляет 100 Вт в период отопительного сезона и 20 Вт в теплое время года (на обеспечение горячего вдоснабжения).

Мощность котла.

Наверняка это важнейшая характеристика котла. Для того, чтобы произвести предварительные расчеты показателя, нужно определить отапливаемую площадь помещения, а также удельную мощность, которая зависит от региона. Для России такие показатели будут следующими:

• на Юге государства — 0,7-0,9 КВт/10 квадратных метров;
• в Центральных областях — 1,2 — 1,5;
• на Севере — 1,5 — 2.

На практике мощность подбирают из расчета 1 КВт на 10 кв. м помещения. В любом случае, котел выбирают с запасом мощности порядка 20 — 30%. С таким подходом будет обеспечена его нормальная работа даже при очень сильных морозах.

Расчёт газопроводной трубы.

Для газопроводной трубы расчёт  производится отлично от водопроводной. Здесь существуют факторы, влияющие  на подсчёт:

• Скорость и давление газа;
• Длина трубы с потерями давления на фитинги;
• Падение давления в допустимых пределах.

Расчёт диаметра производится по  следующей формуле:

• Где di-внутренний диаметр трубопровода, измеряемый в метрах
• V-Объём расхода сжатого воздуха измеряемый в кубических метрах в секунду
• L-Длина труб
• ∆p-допустимое снижение давления, измеряемое в бар
• Pmax-верхнее давление компрессора, измеряемое в бар

Таким образом, необходимо соизмерять такие факторы как:

• допустимое давление;
• толщина стенок;
• внутренний диаметр трубы;
• свойства газа в качестве теплоносителя.

Помните, что для каждой индивидуальной постройки требуется индивидуальный подбор труб. Если Вы не уверены в своих силах лучше доверить это специалистам, так как в самом начале мы уже говорили о том, что если не найти баланс в диаметре труб, то Вы можете столкнуться с ситуацией, когда отопление помещения будет недостаточным, либо ускориться износ труб, что ударит по Вашему карману дополнительно. В конечном счете, лучше один раз потратиться на специалиста, который точно рассчитает диаметр труб, нежели повторно производить монтажные работы по газификации или водопроводу с отоплением.

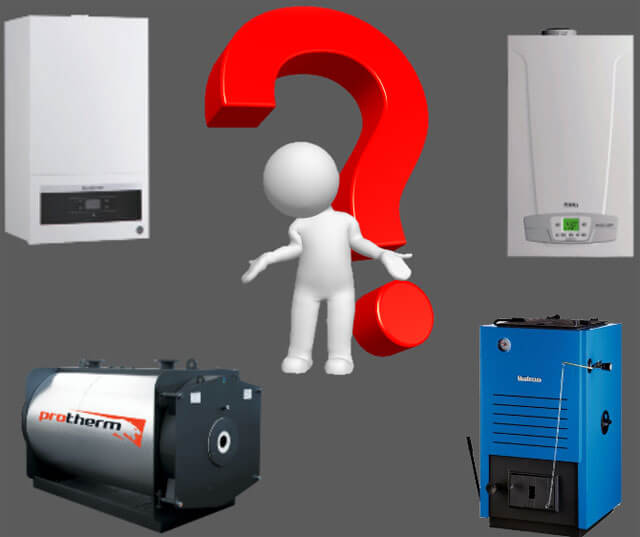

Выбор котла

Котел может быть нескольких типов:

• Электрический котел;
• Котел, работающий на жидком топливе;
• Газовый котел;
• Твердотопливный котел;
• Комбинированный котел.

Кроме затрат на топливо, потребуется не реже, чем раз в год проводить профилактический осмотр котла. Лучше всего для этих целей вызывать специалиста. Также потребуется выполнять профилактическую очистку фильтров. Наиболее простыми в эксплуатации считаются котлы, которые работают на газе. Также они довольно дешевые в обслуживании и ремонте. Газовый котел подойдет только в тех домах, которые имеют доступ к газовой магистрали.

Котлы данного класса выделяются высокой степенью безопасности. Современные котлы устроены таким образом, что для них не требуется выделять специальное помещение для котельной. Современные котлы характеризуются красивым внешним видом и способны удачно вписаться в интерьер любой кухни.

Газовый котел на кухне

На сегодняшний день особой популярностью пользуются полуавтоматические котлы, работающие на топливе твердого типа.  Правда, есть у таких котлов один недостаток, который заключается в том, что один раз в день необходимо загружать топливо. Многие производители выпускают такие котлы, которые являются полностью автоматизированными. В таких котлах загрузка твердого топлива происходит в автономном режиме.

Однако такие котлы немного более проблематичные. Помимо основной проблемы, которая заключается в том, что сейчас электричество довольно дорогое, они еще могут перезагружать сеть. В небольших поселках на один дом выделяется в среднем до 3 кВт в час, а для котла этого мало, причем нужно учитывать, что сеть будет загружена не только работой котла.

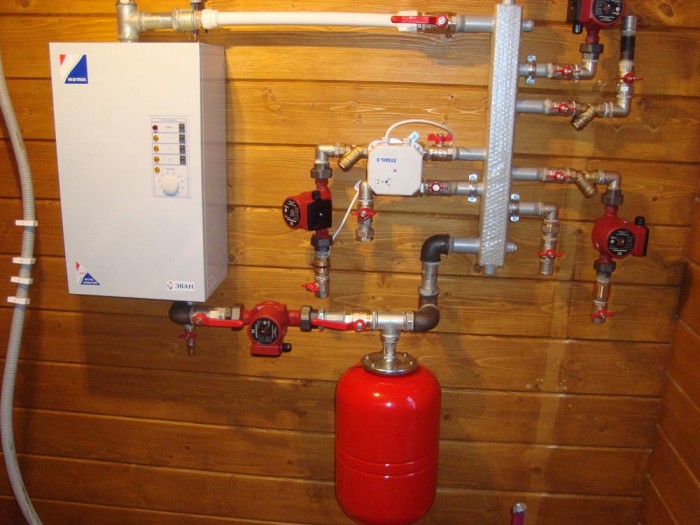

Электрический котел

Для организации отопительной системы частного дома можно установить и жидкотопливный тип котла. Недостатком таких котлов является то, что они могут вызывать нарекания с точки зрения экологии и безопасности.

Расчёт радиаторов отопления на квадратный метр

Несмотря на разнообразие рынка отопительных систем, радиаторы всегда остаются в тренде. Однако владельцы отопительного оборудования часто допускают ошибки в его эксплуатации. Самая распространенная является несоответствие теплоотдачи батареи с площадью помещения. Самым простым способом расчёта батареи является 100 Вт на 1 м2. Зная площадь комнаты, умножьте ее на 100.

Если радиатор многосекционный, то воспользуйтесь формулой: N = Q/ Qус, где N это количества секции, а Qус – мощность каждой секции по отдельности. В случае, когда высота потолков превышает 2,7 м., воспользуйтесь расчетом по объему. Для более точной информации теплоотдачи можно воспользоваться коэффициентами:

• Количество внешних стен (Кф. 1.1, 1.2);
• Направленность комнаты на стороны света (Кф. 1.1, если на север и восток);
• Коэффициент утепления стен (0.85, 1, 1.27);
• Климатические условия (-35° — Кф. 1.5, -25°- Кф. 1.3, -15°- Кф. 1.1, -10° — Кф 0.7);
• Высота потолков (Кф. От 1 до 1.2);
• Этаж квартиры (Кф. От 1 до 0.8);

Тип оконной рамы (из дерева -1.27, однослойный стеклопакет – 1, двойной стеклопакет – 0.85);

Q = S × 100 ×… (значение коэффициента)

Расчёт газопроводной трубы.

Для газопроводной трубы расчёт  производится отлично от водопроводной. Здесь существуют факторы, влияющие  на подсчёт:

• Скорость и давление газа;
• Длина трубы с потерями давления на фитинги;
• Падение давления в допустимых пределах.

Расчёт диаметра производится по  следующей формуле:

• Где di-внутренний диаметр трубопровода, измеряемый в метрах
• V-Объём расхода сжатого воздуха измеряемый в кубических метрах в секунду
• L-Длина труб
• ∆p-допустимое снижение давления, измеряемое в бар
• Pmax-верхнее давление компрессора, измеряемое в бар

Таким образом, необходимо соизмерять такие факторы как:

• допустимое давление;
• толщина стенок;
• внутренний диаметр трубы;
• свойства газа в качестве теплоносителя.

Приблизительный и точный расчет диаметра дымохода.

На сложной математической платформе базируются точные вычисления. Чтобы рассчитать диаметр дымохода, необходимо знать его основные характеристики, а также характеристики топлива и прибора отопления. Для примера можно взять расчет стандартной трубы с круглым сечением без поворотных узлов, подключенной к печи и работающей на дровах. Берутся следующие входные параметры вычисления:

• температура газов при входе в трубу t– 150°С;
• средняя скорость прохождения газов по всей длине – 2 м/с;
• скорость сжигания дров (топлива) при одной закладке B= 10 кг/час.

Следуя этим данным можно переходить непосредственно к расчетам. Сначала требуется узнать какой объем выходящих газов, он определяется по формуле:

Где V – это объем воздуха, необходимый для поддержания процесса горения со скоростью 10 кг/час. Он равняется – 10 м³/кг.

Подставив данное значение получим результат:

Затем подставляем это значение в формулу, по которой вычисляется диаметр дымохода:

Чтобы произвести такой расчет, нужно точно знать все параметры в будущей системы отвода газов. Данная схема очень редко применяется на практике, особенно в случае организации бытовой автономной системы отопления. Определить диаметр дымохода можно и другими способами.

Например, исходя из габаритов камеры сгорания. Поскольку количество сжигаемого топлива зависит от ее размеров, значит объем входящих газов тоже зависит от нее. Если открытая топка и дымоход с круглым сечением, то соотношение принимается 1:10. То есть когда размер камеры сгорания равняется 50*40 см, значит оптимальный диаметр дымохода будет составлять 18 см.

При возведении кирпичной конструкции дымохода соотношение равно 1:1,5. Диаметр дымоходной системы в этом случае должен быть больше размера поддувала. Квадратное сечение будет не меньше 140*140 мм (это связано с создающимися в кирпичной трубе завихрениями).

Определение необходимых размеров

С технико-экономической точки зрения выбрать диаметр труб лучше с помощью графика общих затрат от основных значений трубопроводной системы. Необходимые размеры металлопластиковых труб определяются по точке пересечения двух кривых на капитальные и эксплуатационные затраты. Предельно допустимая проточность воды в трубопроводной системе отопления зависит от размеров и колеблется в диапазоне от 0,8 до 1,5 м/c.

Практические параметры

Современные трубы относительно диаметра имеют следующую классификацию:

• трубы с малыми сечениями – 5-102 мм;
• среднего типа – 102-406 мм;
• трубы с большим сечением – от 406 мм.

При этом под условным диаметром понимается значение диаметра, округленное до целых в дюймовом выражении (или долях дюйма). При монтаже системы с принудительной циркуляцией специалисты рекомендуют выбрать трубы с как можно меньшим диаметром. Это необходимо по нескольким причинам:

• чем меньше диаметр, тем меньше теплоносителя нужно греть – это экономия денег и времени;
• малое сечение дает меньшую скорость течения воды в трубопроводе;
• такие трубы проще монтировать, и они экономически более выгодны.

Простая формула

Как провести расчет, если нет мощности обогрева? На самом деле, расчет диаметра труб можно провести, вооружившись таблицей диаметров и критерием мощности в 1 кВт на 10 м2. Для площади в 20 м2 расчет будет следующий: определение количества мощности на обогрев – 2*1кВт, итого 2 кВт; с учетом поправки на 20% (запас) получаем 2,4 кВт. Т.е. для обогрева комнат в доме понадобится 2,4 кВт.

Согласно таблице нужно найти мощность 2,4 кВт (2400 Вт) и соотнести со значением теплового потока – так показана оптимальная скорость движения воды в системе. Таблицы такие рассчитаны на двухтрубную систему отопления. При этом видно, что выбор сечения трубы для обогрева 20 м2 должен находится в пределах от 8 мм до 10 мм.

Расчет затрат на отопление

Хорошая отопительная система требует достаточно больших финансовых вложений. Основные расходы связаны с:

1. Оборудование отопительной системы. В него входят котел, насос, радиаторы и материал для разводки.
2. Установка обогревательной системы.
3. Затраты на топливо. Количество потраченных денег зависит от выбранного вами топлива.
4. Поддержка оборудования в рабочем состояние.

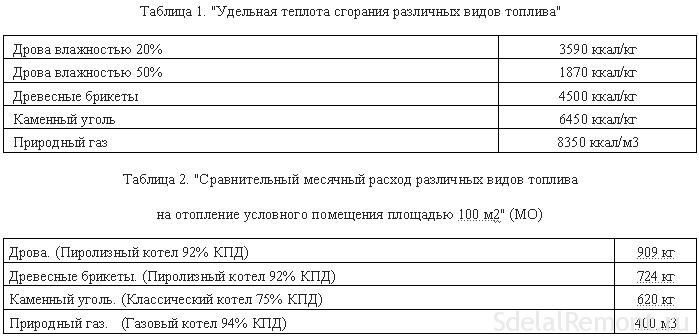

При расчете затрат нужно учитывать удельную теплоту сгорания. Рассчитайте путем деления теплопотери за сезон на теплотворность сырьевого продукта и получите количество использованного топлива. Умножьте на стоимость за единицу измерения.

Еще один метод подсчета — это расход кВт в час. На дом, площадью 120 м2 потребляется 12 кВт теплоэнергии. В месяц выходит 8640 кВт. Способ подходит для пользователей газа и электричества

На что следует обратить внимание при расчете отопления

1. Пластиковые окна лучше сохраняют тепло, чем деревянные, а потому уменьшают потери тепла.
2. Чем выше высота помещения, тем будут значительнее теплопотери.
3. Угловые квартиры требуют для обогрева больше тепла, чем наружные.
4. При установке радиаторов их должно быть на 20% выше расчетного, дабы они обеспечили полную мощность теплоотдачи при незапланированных прорывах, экстремальных заморозках или других морс-мажорных обстоятельствах.

Чтобы расчет принес желаемые результаты, нужно создать приемлемые условия герметизации помещения, устранить всевозможные трещины, поставить стеклопакеты, утеплить стены. Проводя нужно отдавать отчет незначительным отклонениям от полученных данных, дабы точно спроектировать установку радиаторов с возможными потерями теплоотдачи. Разные климатические условия региона также влияют на результат эффективности системы отопления.

Обратите внимание: по теплоотдаче в стандартном подсчете используют следующие показатели: чугунные радиаторы имеют 145 Вт, биметаллические — 185 Вт, алюминиевые — 190 Вт. Калькулятор мощности отопления очень удобен тем, что не нужно часами расписывать сложные формулы, терять время при постройке системы

Главное, правильно измерить и указать в программе запрашиваемые данные, дабы получить наиболее точный результат для вашего дачного дома

Калькулятор мощности отопления очень удобен тем, что не нужно часами расписывать сложные формулы, терять время при постройке системы. Главное, правильно измерить и указать в программе запрашиваемые данные, дабы получить наиболее точный результат для вашего дачного дома.

Пользуйтесь онлайн калькулятор отопления не бойтесь предстоящих морозов!

Расчет стоимости и расхода на отопление

Область применения полипропиленовых труб.

Перечисленные выше свойства полипропилена, а также не требующий громоздкой аппаратуры и особых навыков монтаж, определяют область применения данных труб.

1.    Применяют трубы полипропиленовые в системах подвода воды, отопления для зданий административного, промышленного назначения и для жилых помещений.

2.    Незаменимы данные трубы для обеспечения нужд агропромышленного комплекса.

3.    Трубы и фитинги полипропиленовые 3 типа применяются:

• Внутри помещений для снабжения, как холодной, так и горячей водой;
• Для утепления напольных покрытий;
• Для производства разводки системы отопления от котельной установки с температурой до 95 градусов к металлическим радиаторам;
• Свойства и характерные особенности материала дают основания использовать полипропиленовые трубы как трубопроводы для подвода сжатого воздуха и агрессивных химических веществ.

4.    Современные технологии позволяют использовать трубы полипропиленовые в различных областях применения:

• Обеспечение подвода теплоносителя к приборам отопительных систем;
• В дренажных системах;
• Обеспечение питьевой водой;
• В оросительных системах и т.д.

Следует отметить, что полипропилен, относится к чистым экологическим продуктам и изделия из этого материала призваны обезопасить весь технологический процесс производства и эксплуатации производимых систем.

Единицы маркировки

При подборе комплектующих для отопления учитывается стандартная единица измерения для определения величины и маркировки. Основное значение, которое указывает размерность, определяется целым числом или дюймом. Пересчитать дюймы в стандартные для нас миллиметры легко из соотношения: 1 дюйм равен 25,4 мм.

Размер трубы рассчитывается с помощью нескольких показателей — возможная скорость тока жидкости и некоторая потеря давления на участке трубопровода в один метр. Расчет диаметра по показателям падения давления экономически целесообразен и состоит в том, чтобы определить балансовую стоимость между расходами по эксплуатации и капитальному обслуживанию.

Чем больше диаметр, тем выше показатели расходов, а для того, чтобы прокачать определенное количество воды, где имеется зауженный диаметр, потребуется затратить намного больше энергии на работу электрического насоса.

Нюансы при выборе диаметра труб системы отопления

Описание диаметров труб

При выборе диаметра труб отопления принято ориентироваться на следующие характеристики:

1. внутренний диаметр – главный параметр, определяющий размер изделий;
2. вешний диаметр – в зависимости от этого показателя происходит классификация труб:

• малый диаметр – от 5 до 102 мм;
• средний – от 102 до 406 мм;
• большой – более 406 мм.

1. условный диаметр – значение диаметра, округленное до целых чисел и выражающееся в дюймах (например, 1″, 2″и т. д.), иногда в долях дюйма (например, 3/4″).

Увеличенный или малый диаметр

Если вас интересует, как рассчитать диаметр трубы отопления, обратите внимание на наши рекомендации. Наружное и внутреннее сечение трубы будут отличаться на величину, равную толщине стенки этой трубы

Причем толщина разнится в зависимости от материала изготовления изделий.

График зависимости теплового потока от наружного диаметра трубы отопления

Профессионалы полагают, что при монтаже принудительной системы отопления диаметр труб должен быть как можно более малым. И это неспроста:

1. чем меньше диаметр пластиковых труб для системы отопления, тем меньшее количество теплоносителя нужно нагревать (экономия времени на нагрев и денег на энергоносители);
2. с уменьшением сечения труб замедляется скорость движения воды в системе;
3. трубы малого диаметра проще монтировать;
4. трубопроводы из труб небольших диаметров являются экономически более выгодными.

Однако это не означает, что нужно вопреки проекту отопительной системы приобретать трубы диаметром меньшим, чем получился у при расчете. Если трубы будут чересчур малы, это сделает работу системы шумной и малоэффективной.

Существуют конкретные значения, описывающие идеальную скорость движения теплоносителя в системе отопления – это интервал от 0,3 до 0,7 м/с. Советуем равняться именно на них.

Выбираем котел.

Основным элементом любой отопительной системы является котел. От того, насколько правильно он выбран, будет зависеть надежность и эффективность дальнейшей работы системы, то есть эффективность подачи тепла. Также необходимо внимательно отнестись и к выбору места, где котел будет устанавливаться. Оборудование можно монтировать не только на стену, но и на пол

Важно также обеспечить второй контур, чтобы горячую воду использовать для бытовых нужд

В зависимости от того, какой теплоноситель используется, различают следующие виды котлов:

1. Газовые — самые популярные среди потребителей. Это легко объяснимо: природный газ относительно недорогой, имеет высокий КПД, невысокий уровень шума, а сам котел легко монтируется. Правда, необходимо получить разрешительную документацию, смонтировать подводящие магистрали снабжения, а также обустроить вытяжную вентиляцию.

2. Электрические. Такой вид отопительного оборудования наиболее безопасен. Котлы не требовательны к месту установки, тихо работают и занимают немного места. Нет открытого пламени и продуктов горения. В то же время, есть и недостатки: низкий КПД, потребность в очень хорошей и надежной электросети, а затраты на обогрев могут быть весомыми.

4. Комбинированные. Такие котлы могут использовать несколько видов электроносителей, благодаря чему являются наиболее надежными источниками тепла. Правда, несмотря на явные преимущества, недостатками являются высокая цена и достаточно сложная конструкция котлов.

Итоги гидравлического расчета

В итоге необходимо просуммировать сопротивления всех участков до каждого радиатора и сравнить с контрольными значениями. Для того, чтобы насос, встроенный в газовый котел, обеспечил теплом все радиаторы, потери напора на самой длинной ветке не должны превышать 20000 Па. Скорость движения теплоносителя на любом участке должна быть в диапазоне 0,25 — 1,5 м/с. При скорости выше 1,5 м/с в трубах может появиться шум, а минимальная скорость в 0,25 м/с рекомендуется по СНиП 2.04.05-91 во избежание завоздушивания труб.

Для того, чтобы выдержать вышеуказанные условия, достаточно правильно подобрать диаметры труб. Это можно сделать по таблице.

Труба	Минимальная мощность, кВт	Максимальная мощность, кВт
Металлопластиковая труба 16 мм	2,8	4,5
Металлопластиковая труба 20 мм	5	8
Металлопластиковая труба 26 мм	8	13
Металлопластиковая труба 32 мм	13	21
Полипропиленовая труба 20 мм	4	7
Полипропиленовая труба 25 мм	6	11
Полипропиленовая труба 32 мм	10	18
Полипропиленовая труба 40 мм	16	28

В ней указана суммарная мощность радиаторов, которые труба обеспечивает теплом.

Быстрый подбор диаметров труб по таблице

Для домов площадью до 250 кв.м. при условии, что стоит насос 6-ка и радиаторные термоклапаны, можно не делать полный гидравлический расчет. Можно подобрать диаметры по таблице ниже. На коротких участках можно немного превысить мощность. Расчеты произведены для теплоносителя Δt=10oC и v=0,5м/с.

Труба	Мощность радиаторов, кВт
Труба 14х2 мм	1.6
Труба 16х2 мм	2,4
Труба 16х2,2 мм	2,2
Труба 18х2 мм	3,23
Труба 20х2 мм	4,2
Труба 20х2,8 мм	3,4
Труба 25х3,5 мм	5,3
Труба 26х3 мм	6,6
Труба 32х3 мм	11,1
Труба 32х4,4 мм	8,9
Труба 40х5,5 мм	13,8

Обсудить эту статью, оставить отзыв в | |
