Правильное подключение радиаторов отопления при двухтрубной системе

Схемы подключения радиаторов

Каждый стандартный радиатор имеет по 4 патрубка для подсоединения к трубопроводу, исключение составляют лишь стальные модели с двумя нижними отводами – это дает возможность встраивать их в любую схему разводки, удобную для потребителя с точки зрения финансовых расходов и конструктивного исполнения. Помимо диагонального, используются и другие методы присоединения радиаторных обменников к трубопроводам.

Нижнее

Подключаться к системе отопления в нижней точке могут металлические радиаторы, имеющие для этого специальный узел внизу (бинокль) и соответствующую внутреннюю конструкцию. Иногда такой метод включения используют и в алюминиевых секционных батареях, но при этом воду дополнительно подводят к верхнему патрубку с помощью байпасной перемычки. В обоих рассмотренных случаях при подсоединении системы отопления обогревательные приборы подключаются снизу с одной стороны, поэтому подобный монтаж называют нижним односторонним.

Также снизу производят популярное соединение радиаторов в однотрубной системе – ленинградку, реализуемое путем присоединения к основной трубе нижестоящих фитингов теплообменников. Если подключаться к контуру с нижней стороны, эффективность теплопередачи снижается до 88% у ленинградки и еще на 10% при одностороннем размещении подходящих снизу труб.

Рис. 6 Боковое и нижнее подключение радиатора отопления в двухтрубной системе частных домов

Боковое

Боковое подсоединение патрубков батарей к магистрали является основным в многоквартирных зданиях, часто верхний и нижестоящий трубопроводы соединяют между собой байпасной перемычкой с кранами. Байпас позволяет реализовать постоянную подачу рабочего тела по стояку при возникновении аварийных ситуаций в любой из квартир, снимать радиаторы для их ремонта, замены.

Боковая подводка обладает меньшей теплоотдачей в сравнении с диагональю и не позволяет ставить теплообменники большой длины.

Возможно будет интересно: Отопление в частном доме из полипропиленовых труб своими руками

Правильный монтаж конструкции без обводной трубы

Такая схема не потребует параллельной отводки трубы, базирующейся на сварке или креплении с помощью переходников и фитингов.

Примитивизм в монтаже и некоторая экономия средств впоследствии принесёт немало проблем домовладельцу. Самая затратная статья — отключение системы при локальных протечках трубопровода или радиатора.

Инструменты

Для организации теплоснабжения не потребуется приобретать специальные наборы инструментов — с задачей справятся сантехнические приспособления и те ключи, которые есть в наличии у домашнего мастера. К домашнему набору добавьте лишь специфические инструменты:

• специальные ключи для подсоединения американок;
• инструменты для навинчивания переходников;
• динамометрические ключи для «нежных» деталей.

Справка. Профессионалы советуют не приобретать дорогостоящую оснастку для присоединения деталей с накидной гайкой. С задачей справляется рожковый (или разводной) ключ с пассатижами. Первый — удерживает, другой — закручивает.

Схемы и способы подключения

При однотрубной схеме подключения теплоснабжения в жилье используется несколько схем получения энергии от источника тепла.

Диагональное подключение относится к эффективным методам. Трубы чередуются с верхним и нижним подключением в границе одного радиатора: вход тепла приходится на верхний патрубок, выход — внизу батареи. Такая система отлично зарекомендовала себя при подключении радиаторов свыше 10 звеньев, прогревание батарей происходит равномерно.

Фото 2. Подключение радиатора отопления по диагональной схеме. Горячий теплоноситель обозначен красным цветом, холодный — синим.

• Нижняя обвязка, по оценке специалистов, менее эффективна по теплопроводности, но применяется в закрытых отопительных системах, когда трубы идут от котла горизонтально и скрываются под полом.
• Вертикальное подключение основано на монтаже стояка в зоне котла, к нему подсоединяются остальные элементы отопительной конструкции. Плюс такого способа — отсутствие воздушных пробок при самотёке воды.
• Верхняя разводка (входящие и исходящие патрубки установлены вверху с разных сторон) используется в радиаторах специальной конструкции, где исключён прямоток. Носитель опускается по первой секции вниз и проходит по остальным звеньям.

Как правильно подключить радиаторы

При монтаже отопительной системы важно правильно установить радиаторы, укрепив их на стене под оконными проёмами. По нормам, нельзя, чтобы расстояние от пола и окна до батареи было менее 10 сантиметров

Вдвое меньше допускается зазор от стены.

Для закрепления этих элементов используют 3 кронштейна на каждую единицу: два крепятся в верхних точках, один — снизу.

Выравнивайте поверхность батареи по вертикали; по горизонтали допускается небольшое понижение, чтобы в верхней части не скапливался воздух.

Добивайтесь такого уровня, чтобы пробки радиаторов прямо подходили к расположению патрубков. На каждую батарею навинчивайте кран Маевского (в верхнюю точку), монтируйте заглушку вниз. При необходимости поставьте регуляторы тепла.

С помощью переходников (футорок) обеспечиваются переходы с правой на левую резьбу, с труб разного диаметра. Для подключения батарей к трубопроводу продаются наборы со сгонами, переходниками, муфтами и кранами. Комплект дополнен прокладками, которые не нуждаются в дополнительной гидроизоляции. Иногда при резьбовом соединении труб и переходников прокладки не спасают, тогда примените лён, пропитанный олифой.

Важно! Начинайте накручивать переходники с прочистки труб и стыков: в местах соединения не допускается наличие краски. Поработайте наждаком «до голого металла»

Иначе краска со временем отслоится и соединение даст протечку.

Как правильно подключить биметаллический радиатор?

Очень часто, а осенью практически ежедневно, на самом популярном форуме в рунете по теме монтажа mastergrad.com появляются темы или сообщения с вопросом о проблемах подключения биметаллических радиаторов в квартирах и мне очень жаль, что в наше время, когда есть доступ к любой информации в сети, множество людей сталкивается с данной проблемой обращаясь для замены радиаторов к «специалистам», которые не имеют ни малейшего представления о том, как выполняется данный монтаж. И вопрос не только в том, что радиаторы целиком или полностью не прогреваются, что ставит под сомнение целесообразность такой замены, но и в том, что также часто монтаж проводится с серьезными  нарушениями проектных условий системы отопления, которые серьезно влияют на её надежность, тем самым жизнь и здоровье жильцов подвергается серьезной опасности. В этой теме, посредством выложенных фото своих работ, я постараюсь дать простые советы как необходимо подключать радиаторы, чтобы соблюдались все строительные нормы и новые отопительные приборы полностью прогревались.

Какие трубы выбрать для монтажа радиаторов?

Во-первых хотелось бы  сразу определиться с типом материала трубопровода, которым подключается новый радиатор : если в доме по проекту стояки системы отопления выполнены из стальной черной трубы, то и подводы к радиатору должны быть выполнены из стали. Варианты из пластиковых труб (полипропилен, металлопластик) значительно уступают по надежности стальной трубе и категорически недопустимы в системах спроектированных из стали, тем более при открытой прокладке, что недопустимо согласно требованиям СНиП, подключение радиатора медными трубами и трубами из нержавеющей стали, лично я считаю нецелесообразными по экономическим и эстетическим соображениям, а также в силу понижения надежности трубы из-за значительно меньшей толщины стенки.

Во-вторых стоит определить тип соединения для трубопровода, трудно поспорить что оптимальным является газосварка, как из соображений надежности (при резьбовых соединениях всегда присутствует уязвимое место-сгон) так и с эстетической стороны в силу отсутствия резьбовых фитингов

А также немаловажно, что стояки смонтированные строителями дома редко отличаются правильной геометрией относительно стен и пола, при газосварке же, монтажники легко могут исправить все неровности оставшиеся от строителей

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

• Подходит для любого здания, независимо от этажности и расположения комнат.
• Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
• Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема прекрасно подходит для протяжённых трубопроводов.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений

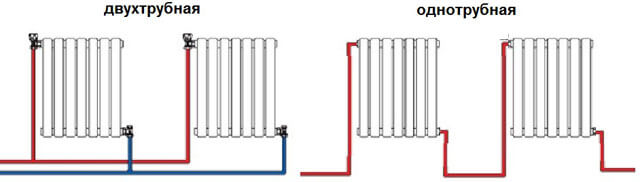

2 Одно- и двухтрубная разводка

Различия этих систем состоят в способе подключения радиаторов к центральному трубопроводу. Однотрубная магистраль является замкнутым кольцевым контуром. Трубы прокладываются от котла, при этом в однотрубной горизонтальной системе отопления батареи подключаются последовательно.

Передвижение воды в двухтрубной схеме производится по двум магистралям. Одна требуется для доставки теплового носителя от котла к батареям, другая — для отвода холодной воды назад к нагревательному оборудованию. Радиаторы подключаются параллельно — горячий теплоноситель поступает в каждый от выходящего контура, потому имеет почти одинаковую температуру.

В батарее тепловой носитель передает энергию и охлажденным переходит в выводящий контур — «обратку». Эта разводка потребует значительного количества запорной арматуры, труб и фитингов, но дает возможность создавать более сложные схемы разветвления и экономить на отоплении за счет индивидуального регулирования батарей.

Двухтрубная схема эффективно может обогревать значительные площади. В частных малоэтажных домах площадью меньше 170 м² целесообразней использовать схему однотрубной системы отопления с верхней разводкой как в эстетическом плане, так и с точки зрения экономии.

Боковое подключение

Этот вариант подключения считается более сложным, так как подача воды и ее возврат возможны по двум патрубкам. Следовательно, необходимо знать, как правильно подключить алюминиевый радиатор отопления.

В соответствии с этим монтаж выполняется несколькими способами:

• При диагональном подключении горячая вода входит в радиатор через верхний патрубок с боку и, проходя через весь элемент отопления, выходит в нижний патрубок с другого боку. Таким способом радиаторы проходят испытание на заводе, он берется за основу при определении мощности приборов. Поэтому диагональное соединение батареи с трубами отопительной системы можно назвать самым эффективным, другие способы характеризуются меньшей производительностью.
• Одностороннее подключение подразумевает присоединение подающей и обратной трубы с одной стороны. В верхний патрубок теплоноситель входит, а через нижний патрубок выходит. Такой способ идеален для квартир, в которых стояк отопительной системы располагается сбоку от теплообменников. При нижней подводке к радиатору отопления могут возникнуть сложности с монтажом и эксплуатацией. Недостатком такого подключения можно назвать плохое прогревание длинных радиаторов, однако для приборов с количеством секций не больше 10 одностороннее подключение также эффективно, как и предыдущий способ.
• Седельное или нижнее подключение радиатора отопления к двухтрубной системе характеризуется наименьшей эффективностью, тепловые потери в этом случае могут составлять до 14%. Однако такой способ позволяет маскировать трубы системы под полом, следовательно, внешний вид помещения выглядит более эстетично.

Сократить потерю тепла помогают более мощные радиаторы. Не рекомендуется использовать седельное подключение в системах, где рабочая среда перемещается по трубам естественным образом. А вот в системах с принудительной циркуляцией теплоносителя схема подключения радиаторов отопления с нижним соединением неплохо функционирует. Циркуляционный насос, встроенный в систему отопления, заставляет воду двигаться быстрее, что приводит к возникновению вихревых потоков, разогревающих поверхность радиатора.

Плюсы и минусы однотрубных разводок

Постараемся дать объективную оценку и выделим реальные достоинства однотрубных водяных систем:

1. Закрытую схему с мембранным расширительным бачком проще монтировать. Одна труба прокладывается быстрее, чем две.
2. Одинарную магистраль либо стояк проще упрятать в стены, нежели двухтрубные ветви (пример ниже на фото). Ложка дегтя: кольцевой коллектор пересекает дверные проемы, затрудняющие прокладку.
3. Отопительная сеть со стояками незаменима, когда необходимо организовать самотек в здании на 2—3 этажа. Нет смысла проходить сквозь перекрытие двумя трубопроводами, одной вертикальной лини вполне достаточно.
4. Монтаж обходится дешево в одном случае: когда самотечная схема системы отопления применяется в одноэтажном частном доме. Экономия достигается за счет прокладки одной магистрали вместо двух (вспомните, для самотека априори нужны трубы больших диаметров Ø48—57 мм).
5. Система закрытого типа поддается автоматическому регулированию посредством радиаторных термостатических вентилей. Оговорка: надо учитывать специфику работы отопительных приборов и правильно подобрать арматуру. Ниже мы вернемся к данному вопросу.

Трубы малых диаметров замуровываются в стенах, больших — закрываются декоративными экранами

Главная проблема «ленинградки» – остывание теплоносителя по мере продвижения к дальним батареям. Невозможно наращивать секции радиаторов и сечение магистрали до бесконечности, оптимальное количество приборов – 4—5 шт. на одном контуре.

Перечислим другие недостатки:

1. Гидравлическая неустойчивость — влияние одной батареи на работу остальных. Если перекрыть первый радиаторный вентиль, последующие приборы получат более горячую воду и станут перегревать комнаты.
2. Чтобы теплоноситель хорошо затекал в радиаторы при закрытой ленинградской схеме, нужно применять полнопроходную арматуру на ответвлениях. Увеличение гидравлического сопротивления подводки заставляет течь воду дальше по прямой, расход теплоносителя через батарею уменьшается.
3. «Ленинградка» и вертикальная разводка дороже двухтрубной плечевой схемы. Если прибавить затраты на дополнительные радиаторные секции, то стоимость монтажа из сшитого полиэтилена сравнится с лучевой системой, где фитинги не применяются, зато есть распределительная гребенка.
4. Схема сложна в расчете и настройке (балансировке). Мощность и площадь поверхности теплоотдачи батарей надо определить максимально точно.

Дополнительный минус самотечных разводок – большие диаметры труб, проложенных с уклоном 3—5 мм на погонный метр. Выходящие из потолков стояки торчат на виду и портят интерьер помещений. Замуровать трубопроводы в стены не всегда возможно, приходится изощряться и делать декоративные короба.

Расположение радиаторов

Традиционным вариантом расположения радиаторов является место под окном. Это объясняется следующим:

• Во-первых, исходящий от батарей теплый воздух препятствует прохождению холода от оконного проема.
• Во-вторых, обогрев стекол теплом от радиаторов препятствует образованию конденсата.

Однако для эффективной работы батареи должны занимать под окном более 70 процентов площади. Это следует помнить при подключении батарей отопления и схемы обвязки.

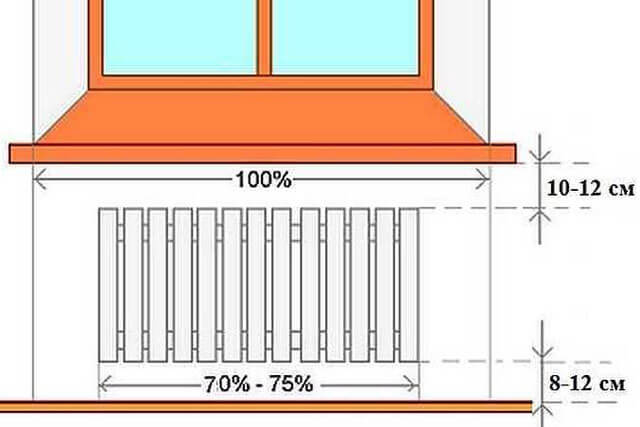

Помимо этого правильной должна быть высота батареи и место расположения элемента отопления под окном. Схема монтажа батарей отопления подразумевает соблюдение следующих условий:

• Расстояние от пола до нижнего уровня радиатора должно составлять 8-12 см. При меньшем расстоянии могут возникнуть сложности с уборкой под батареей, увеличение просвета ведет к понижению температуры воздуха на полу.
• Между подоконником и верхним уровнем радиатора также следует оставить пространство в 10-12 см. Это позволит теплому воздуху беспрепятственно обогнуть подоконник и подняться к оконному стеклу.
• Большое значение имеет расстояние от стены до задней стенки батареи, оно должно составлять не меньше 5 см. В этом случае тепло может подниматься между стеной и батареей, увеличивая скорость обогрева комнаты.

Однотрубная система: «изюминки» подключения и реальная выгода при установке

Изначально однотрубная система подключения теплоснабжения была единственно выгодной: радиаторы отопления подсоединялись по физическим параметрам «последовательного соединения».

Выбор основывался на экономном ценообразовании:

• Вдвое сокращались затраты на приобретении проводников для теплоносителя в сравнении с двухтрубной системой.
• Достигалась экономия при покупке футорок, фитингов, кранов.
• Для этой системы подходили радиаторы всех существующих марок: от чугунной классики до «продвинутого» биметалла.

Не обошлось и без отрицательных моментов: радиаторы, последовательно закольцованные, нагревались неравномерно, последний в цепи не соответствовал заданным (ожидаемым) температурным параметрам. Так было до той поры, пока специалисты не открыли принцип «обводной трубы», известный как байпас.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим

Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

• При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.

• Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.

• При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1oC.

Двухтрубное отопление

Отличительная особенность двухтрубной разводки – наличие двух контуров, один из которых предназначен для подачи разогретого теплоносителя к радиаторам, а второй необходимо для возврата остывшего теплоносителя в котел. Двухтрубная конструкция дает возможность подключать радиаторы параллельно, в результате чего каждый из них получает теплоноситель одинаковой температуры.

Благодаря параллельному подключению удается достичь независимости каждого радиатора, потому на них можно устанавливать отдельные терморегуляторы для настройки теплоотдачи. Единственным недостатком такой разводки является высокая себестоимость – для обустройства отопления требуется в два раза больше материалов. Впрочем, эти затраты в дальнейшем с лихвой окупаются.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Одностороннее подключение

Данная схема подключения радиаторов полностью оправдывает свое название – трубы подачи и обратки подводятся к прибору с одной стороны, но на разных уровнях. Такой вариант наиболее актуален в квартирах, где стояк находится сбоку от радиатора. В остальных ситуациях одностороннее подключение будет не очень удобным в обустройстве.

Эффективность одностороннего подключения достаточно высока и лишь немного уступает диагональному. Это утверждение верно в том случае, если количество секций не превышает 10 – слишком длинная батарея не будет прогреваться полностью, поэтому теплоотдача снизится. В панельных, алюминиевых и биметаллических радиаторах эту проблему можно решить при помощи удлинителей потока, которые позволяют теплоносителю пройти через большую часть радиатора.

Что необходимо знать для заказа замены радиаторов отопления.

Если вы дочитали статью до этого места, наверняка вам стало очевидно, что для того чтобы выполнить замену радиаторов отопления таким образом чтобы все прошло оперативно и при этом с наступлением осенних холодов и запуска системы отопления вы испытали исключительно положительные эмоции, необходимо предусмотреть слишком много моментов.

Но с учетом накопленного нами опыта по монтажу не все так сложно. Вам достаточно прислать фото старых батарей с указанием площадей комнат и кухни на WhatsApp  +7(919)777-91-01, при наличии двух внешних стен в комнате, двух радиаторов в одной комнате и подоконников ниже 75см уточняйте этот момент, для расчета всех необходимых материалов и окончательной стоимости работ этой информации будет достаточно.

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Одностороннее подключение

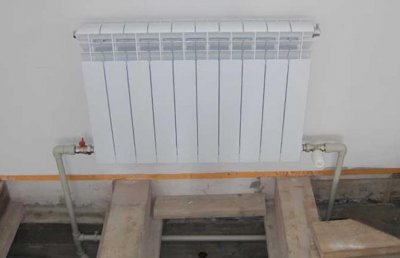

Седельное и нижнее подключение

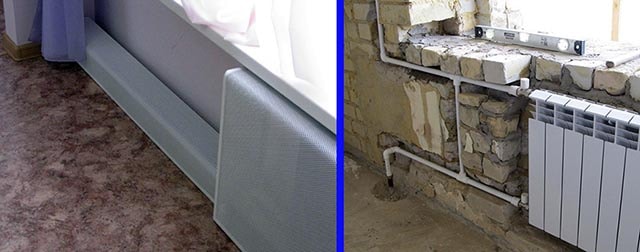

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Нижнее подключение

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

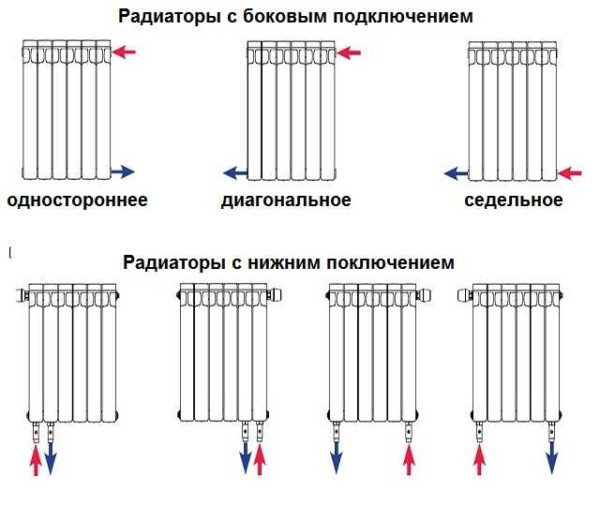

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
