Правильное подключение счетчика электроэнергии своими руками

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.

2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

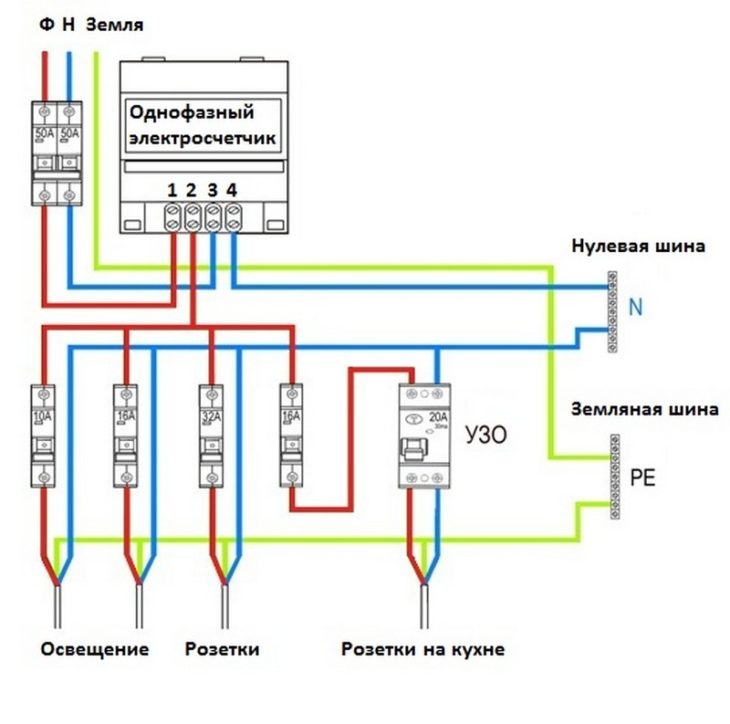

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика

Тут важно, чтобы боковые крепежные отверстия обоих из них совпали

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Виды счетчиков

По принципу действия существуют индукционные и статические (электронные) электросчетчики. Счетчик индукционного типа работает с использованием магнитного поля. Оно образуется двумя катушками: катушкой напряжения и катушкой тока. Поле магнитного происхождения «обращается» к диску, который под этим воздействием начинает совершать вращательные движения. Устройство прибора при вращении диска способно приводить в действие счетный механизм, который точно подсчитывает, сколько электроэнергии расходуется в данный момент времени. Если напряжение будет повышено, то диск начнет крутиться быстрее, и показания будут накручиваться соответственно.

Важно! Такие приборы считаются старым оборудованием, поскольку неточны (класс их точности составляет 2.5). Этого бывает недостаточно для того, чтобы учесть расход электричества мощности, которая нужна для приборов, включенных в дежурном режиме

Несмотря на это, индуктивные счетчики считаются надежными. Срок их службы составляет более 15 лет.

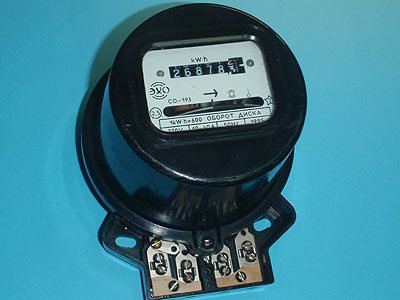

Индукционный механический счетчик

Электронные счетчики действуют прямо: они измеряют силу тока и напряжение в сети. Такие механизмы не содержат в себе никаких промежуточных звеньев и деталей. Это и объясняет их повышенную точность. Учтенные значения выводятся на мини-экран и фиксируются в памяти счетчика. Основными достоинствами такого вида фиксационных устройств являются:

• Сравнительно небольшой размер;
• Возможность учета электроэнергии по нескольким тарифным планам;
• Наличие функционала и особенностей для встраивания микросхем, повышающих класс точности;
• Точное определение любых показаний и быстрый вывод их в удобном виде на дисплей;
• Сложность обмана такого прибора за счет его самокорректировки;
• Простой интерфейс, позволяющий применять счетчики в системе автоматизированного учета и контроля;
• Могут быть одно- и многотарифными.

Важно! Недостатки также имеются. Среди них: невысокая надежность по сравнению со счетчиками индуктивного типа, также высокая цена

Электронный прибор

Также электросчетчики делятся по классу точности на образцовые и рабочие, а также по подключению в электрическую сеть: однофазные и трехфазные (прямые, косвенные, полукосвенные, реактивные)

Почему стоит выбрать электронный счетчик?

Электронные счетчики дополнительно оснащаются микроконтроллерами, которые обеспечивают перспективы четкого определения расходуемой энергии. Также нужно сказать о том, что приспособления достаточно удобны в использовании, они имеют незначительные размеры, экран с показаниями является достаточно крупным, что является аспектом комфорта снятия показателей. В состав такого счетчика входят:

• Специализированный дисплей в более дорогостоящих вариантах, или же барабан цифрового типа в более доступных;
• Специализированный источник питания вторичного типа, который формирует дополнительное преображение переменного напряжения;
• Специализированный микроконтроллер. Именно он осуществляет процесс расчетов импульсов входящего типа, а также рассчитывает энергию, которая расходуется. При этом, данный контролер обеспечивает дополнительный обмен данными с иными узлами, а также схемами счетчика;
• В счетчики цифрового варианта также устанавливается преобразователь. Он отвечает за преобразование сигнала аналогового типа в цифровой, что впоследствии позволяет преобразовать его в сигнал импульсного типа, который по своей сути равнозначен потребляемой энергии;
• Есть супервизор, который формирует процесс сброса сигнала при определенных перебоях в питании, то есть, происходит вывод аварийного сигнала в случае необходимости (при снижении или же повышении входного напряжения);
• Устанавливается память, которая в своем составе содержит данные о потребленной энергии, а также устанавливается телеметрический выход, именно он принимает все сигналы импульсного типа о потребленной энергии. Также есть часы реального времени, на них отражается время, а также дата. И оптический порт, который производит процесс считывания показаний счетчика, а также производит процесс его программирования.

Приспособления электронного типа имеют высокие параметры точности от одного. Также, практически все варианты многотарифные. Есть масса интересных вариантов счетчиков, которые ведут учет в двух направлениях, а также измерение качества и объема мощности. То есть, речь идет о многочисленных дополнительных функциях, которые делают приспособление еще более оригинальным и интересным в использовании. Следует также заметить, что в случаях, когда осуществляется своеобразное хищение энергии, то данные счетчики фиксируют такие данные, а также есть варианты, которые фиксируют наличие несанкционированного доступа. Снимать показатели можно дистанционно, это еще один немаловажный аспект актуальности приспособлений.

Что касается срока проверки, то по установленным требованиям такой интервал будет весьма значительным. Ну, и конечно же, следует еще раз сказать о том, что такие приспособления имеют минимальные размеры, что делает их еще более удобными в использовании. В тоже время, есть и определенные недостатки. Во-первых, такие приспособления имеют высокие параметры чувствительности к существенным перепадам напряжения. Также отметим, что ремонт таких счетчиков является достаточно дорогостоящим и сложным, именно по этой причине, при возникновении поломки чаще всего осуществляется процедура приобретения новых. Что же касается приобретения новых счетчиков, то стоимость их является также достаточно высокой.

Правила установки

Подключение счетчика электроэнергии своими руками не освобождает вас от соблюдения правил:

• В помещении, где устанавливается счетчик, должна быть нормальная или низкая влажность воздуха. Допустимый диапазон температур: 0-40 градусов. Поэтому помещение должно быть отапливаемым;
• Крепить корпус можно в распределительном щитке, в шкафу, на стене или на панелях из дерева, пластика и металла. Ниши должны быть просторными, чтобы не затруднять доступ к устройству;
• Допускается установка на высоте 0,8-1,7 метра. Лучше на уровне глаз, чтобы было удобно снимать показания;
• Наклон корпуса не должен превышать 1 градус, иначе точность показаний резко снизится. В большей степени это касается индукционных приборов;
• При подключении зачищать провода нужно на 1,2 см, не меньше;
• Дополнительно требуется установка автоматического выключателя. Обесточив цепь с его помощью, можно ремонтировать или переустанавливать счетчик.

Этап опломбировки обязателен. Если на счетном устройстве неб пломбы, или она имеет повреждения, то вас обвинят в воровстве электрической энергии, даже если это не так.

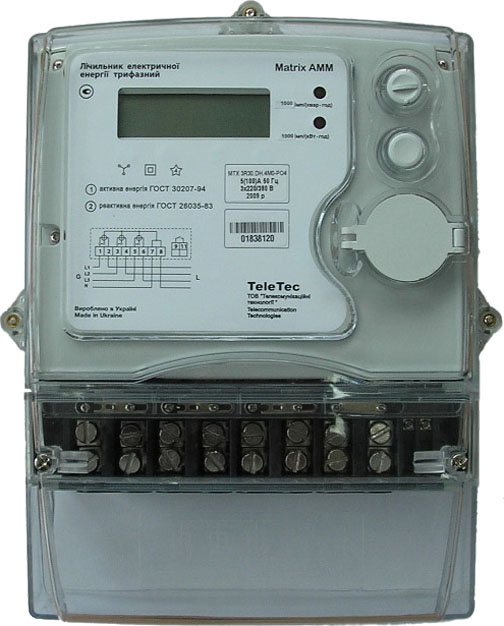

Виды трёхфазных приборов

Счетчики условно можно поделить на два типа — однотарифные и многотарифные. В некоторых моделях есть разделение по дневным и вечерним тарифам.

За расположение тарифов и сохранение информации в памяти устройства, отвечает небольшой микропроцессор. Проще говоря, можно посмотреть данные по счетчику за любые удобные числа.

Аналоговые индукционные приборы учета энергии

Принцип работы таких счетчиков схож однофазной модели устройства.

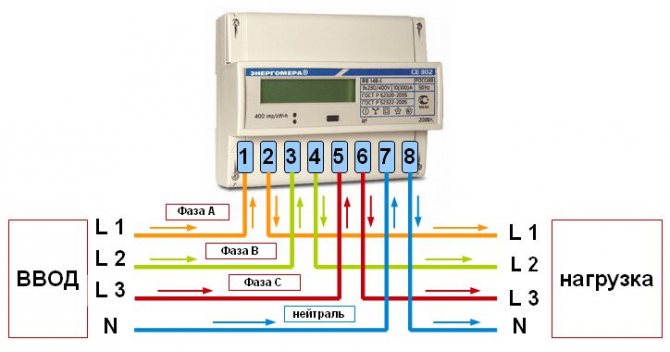

Схема подключения 3 фазного счетчика

Электрическая энергия, проходя через индукционную катушку, образует электромагнитное поле, которое действует на железный диск. Поэтому он начинает движение.

Сооружение электропроводки со счетчиком

Особых отличий в схеме подключения индукционного либо электронного счетчикаэлектроэнергии нет. Есть продиктованные конструкцией приборов пределы зачистки проводов. Для ввода в отверстия электронной модели следует зачистить 2,7 см каждого провода, для ввода в механический аппарат 2,0 см. Ни миллиметра изоляции не должно оказаться в контактной зоне. Лишних зачищенных мм вне клеммных зажимов тоже быть не должно, чтобы не было вероятности «левых» подключений и хищения энергии.

Обратите внимание, что установка общего коммутационного аппарата или предохранителей перед счетчиком для всей электропроводки необязательна, если каждая из линий после счетчика оснащена собственным автоматом. Автоматические выключатели перед счетчиками не относятся к списку обязательных компонентов проводки

Однако их наличие позволяет проводить экстренное отключение всего объекта для ремонтных операций. Энергосбыт их не «уважает», потому что считает прибором, питающимся неучтенными киловаттами. Для монтажа автомата перед счетчиком рекомендуют покупать небольшой бокс из пластика с DIN-рейкой и наружными ушками для навески пломбы

Автоматические выключатели перед счетчиками не относятся к списку обязательных компонентов проводки. Однако их наличие позволяет проводить экстренное отключение всего объекта для ремонтных операций. Энергосбыт их не «уважает», потому что считает прибором, питающимся неучтенными киловаттами. Для монтажа автомата перед счетчиком рекомендуют покупать небольшой бокс из пластика с DIN-рейкой и наружными ушками для навески пломбы.

Стандартный алгоритм действий по подключению расчетных счетчиков:

• Первым делом обесточим входную линию.
• Снимаем крышку с клеммного ряда и изучаем имеющуюся на ее внутренней стороне схему подключения.
• Зачищаем концы проводов на соответствующую конструкции длину. Каждый из проводов будем зажимать двумя винтами. Поэтому под клеммной крышкой обнаружены будут не отдельные, а парные точки подключения.
• Вводим фазный входной провод в крайнее левое отверстие №1. Без фанатизма, но с разумным усилием закручиваем верхний винт первой слева клеммной пары. Убедившись банальным подергиванием в прочности крепления, закручиваем второй винт.
• Подводим аналогичным образом ноль к третьему отверстию.
• Подключаем точно также выход фазы ко второй клеммной паре, выход ноля к четвертой.
• Из второй пары зажимов фазный провод ведем на автоматы силовых, осветительных и т.д. линий. Подключаем их последовательно, используя перемычки.
• Из четвертой пары зажимов нулевой провод заводим на нулевую шину.

В общем, если действовать согласно схеме, совершенно ничего сложного. Главное не отступать от предписаний ПУЭ и следить, чтобы подключение выполнялось согласно направлению электропотока. А по завершению работы нужно вызвать представителя Энергосбыра для проверки и опломбирования.

И напоследок ролик о наружной установке:

Подключение однофазного электростчётчика со схемой

Монтаж счётчика электроэнергии по однофазной схеме является самым простым из вариантов подключения, так как максимальное количество проводов, использующихся для установки, составляет 6 штук, не включая нагрузочный. Входная цепь счётчика при подобном методе подключения состоит из следующих проводов: фазного провода (Ф), провода рабочего «нуля» (Н) и если есть провода защитного заземления (РЕ). То же самое получится и в выходной цепи счётчика.

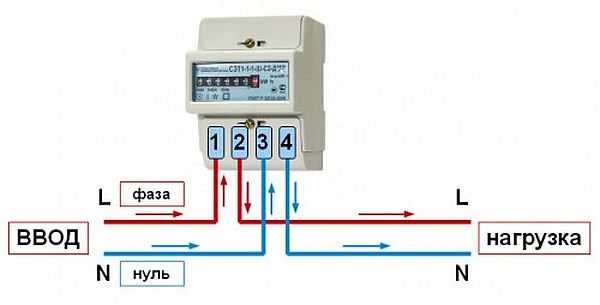

Однофазное подключение счетчика

Пошаговая инструкция

1. Монтируем счётчик в корпус щитка, используя крепёжные элементы (винты с гайками), которые входят в комплектацию щитка.
2. Производим фиксацию автоматов, используя специальные защёлки (установлены на них), на поверхности DIN рейки — 35 мм выгнутой пластине-. После этого, полученную, конструкцию монтируем и закрепляем на опорных изоляторах с помощью винтов.
3. Устанавливаем шины, предназначенные для крепления защитного и заземляющего проводов, на опорные изоляторы, закрепляя их на DIN рейке, с помощью соединительных элементов. Не забываем выдерживать между ними некоторое расстояние для того, чтобы предотвратить возможность возникновения короткого замыкания между проводами.
4. Производим подключение нагрузок: фазный провод (Ф) соединяем с нижними зажимами автоматов, а провода заземления и рабочего «нуля» с соответствующими шинами.
5. Осуществляем соединение верхних зажимов с помощью перемычек — можно купить в магазине — или сделать самостоятельно из остатков провода, использующегося при монтаже, предварительно сняв слой изоляции (порядка 1 см.).
6. Осуществляем подключение аппарата к нагрузкам: третью клему прибора — выход «фазы» — присоединяем к верхней линейки зажимов автоматов (либо с одним из них, используя перемычку), четвёртюю клемму счётчика — выход «нуля» — подводим к шине нуля.
7. Перед включением счётчика в сеть определяем провода по типу (фазный, нулевой, защитный). В том случае, если отсутствует нулевой провод для определения фазного коснёмся их проводом, подключённым к индикатору, и он покажет, где находится фаза. Если присутствует защитное заземление его можно обнаружить по зелёной жиле.
8. После определения типов проводов производим обесточивание объекта, в сеть которого планируется подключение счётчика.
9. Затем «фазный» провод соединяем с первой клеммой, а «нулевой» с третьей клеммой счётчика.

Видео: схема подключения счётчика электроэнергии на 1 фазу

https://youtube.com/watch?v=nIA6rT3_fNY

Современный рынок приборов контроля и учёта электроэнергии предоставляет обширный выбор продукции, который подразделяется на несколько категорий. Каждая, из которых обладает преимуществами и недостатками. Зная эти параметры можно подобрать наиболее подходящий для себя счётчик и без проблем установить его в своём жилище.

Выбор счетчика электроэнергии

Подключать можно не первый попавшийся счетчик. Перед покупкой нужно определиться с его параметрами:

• Принцип действия;
• Количество фаз;
• Межповерочный интервал;
• Точность показаний;
• Количество возможных тарифов;
• Способ установки;
• Класс напряжения.

Рассмотрим параметры выбора подробнее, потому что от них зависит, насколько точными будут измерения, которые влияют на размер оплаты за пользование электроэнергией.

Счетчик: индукционный или электронный?

Проходя через индукционный счетчик, ток заставляет вращаться металлический диск. Подсчет электроэнергии в этом случае производится с учетом количества оборотов вращающегося элемента: каждый полный круг соответствует одной и той же работе, совершенной током. Индукционные счетчики недорого стоят, но дают менее точные показания. Такой счетчик когда-то был у всех.

Современные счетчики не имеют подвижных элементов. Их называют электронными. Количество расходованной энергией считается полупроводниками или микросхемами. Электронные аналоги стоят дорого. Но точность их показаний высокая. Если вы потребляете много энергии, то разница в 2% для вас будет существенной.

На сколько фаз?

Выбор количества фаз счетчика зависит только от того, к какой линии вы подключаетесь: однофазной или трехфазной. Если к однофазной сети – берите электросчетчик, рассчитанный на одну фазу. В противном случае приобретите трехфазный аналог. В городе однозначно однофазная линия, в дачном поселке – тоже, а в частном доме, коттедже или производственном цехе нужно уточнить, сколько фаз имеет линия: 1 или 3.

Межповерочный интервал

Показывает, через какой срок к вам придут за счетчиком, чтобы проверить его на правильность работы (пример: МПИ – 15 лет). Проверка проводится в РосТесте, а начало отсчета времени до следующей проверки начинается с даты, которая указана в формуляре и на пломбе.

Точность показаний

Класс точности у старых счетных устройств лежит в диапазоне 0,2-2,5%. Современные аналоги измеряют с точностью до 2%.

Количество тарифов

Однотарифные счетчики могут подсчитывать энергию только в одном режиме, двухтарифные – в двух, многотарифные – в нескольких. Среди частных домов и квартир популярность получили двухтарифные устройства: с 7.00 до 23.00 энергия рассчитывается в обычном режиме. А в ночное время скорость оборотов падает и 1 оборот ночной равен 0,7 оборота дневного.

Два тарифа удобны для людей, которые расходуют много электроэнергии или активно тратят ее только ночью. Пример: в месяц расходовано 500 кВт*ч, 300 из которых – ночью с коэффициентом 0,7. Счетчик посчитает только 210 кВт за ночь. Это экономия в стоимость 90 кВт*час энергии, что в зависимости от региона составляет от 180 до 360 рублей в месяц.

Способ подключения

На каждом счетчике обозначается минимальный и максимальный ток прямого включения в Амперах. Если он меньше или больше, то требуется установка через трансформатор тока.

Класс напряжения

Для 100-, 220- и 380-вольтных линий нужны счетчики с соответственным классом напряжения. Иногда классы отличаются от номинальных значений в большую сторону. Это необходимо для защиты счетного устройства от скачков напряжения в сети.

Передаточное число

Показывает, сколько оборотов должен сделать индукционный прибор (или вспышек индикатора электронный), чтобы засчитался 1 кВт*час энергии. Передаточное число обозначается на корпусе. В старых счетчиках оно равно нескольким сотням, в новых устройствах – тысячам. Обычно это 3200.

Пример

На фото счетчика видно, что (кликните для увеличения картинки):

• Класс напряжения – 230 Вольт (1 фаза);
• Способ подключения – прямой при токе 5-60А, через трансформатор при значении ниже или выше диапазона;
• Точность (в кружочке) – 1%;
• Передаточное число – 3200.

Видна и частота переменного тока – 50 Гц. Но она для российских электролиний одинакова, поэтому на этот параметр можно закрыть глаза.

Выводы

Установка электросчетчика – весьма важное и ответственное занятие, которое нужно производить только при наличии определенных умений и навыков. Естественно, в первую очередь нужно определиться с выбором и приобрести счетчик, который сможет прослужить вам долго и будет импонировать всем особенностям помещения и подключения к сети

Также нужно помнить о том, что самым рациональным вариантом на текущий момент времени считается электронный счетчик, причем лучше всего отдать предпочтение двухтарифному варианту, который поможет вам в дальнейшем получить перспективы экономии (ночной тариф с пониженными значениями оплаты за потребленную энергию вводится во многих городах).

Вы также должны понимать, что работа со счетчиком выполняется только при наличии разрешения от компании, которая занимается поставками электричества. Соответственно, вам нужно будет обратиться в данную компанию, чтобы получить разрешение и специализированные рекомендации по технике безопасности. Как только счетчик будет установлен, вам также нужно будет обратиться к данным специалистам, чтобы осуществить процесс проверки правильности установки приспособления, а также для осуществления пломбировки.

Если вы изучили все схемы и рекомендации нашей статьи, и уверены в том, что сможете справиться с установкой счетчика самостоятельно, вам нужно приобрести все необходимые материалы и инструменты, после чего, начать подготовительные работы. Все действия нужно осуществлять крайне тщательно и внимательно. В случае, если вы сомневаетесь в том, что сможете самостоятельно произвести установку качественно и грамотно, то в данном случае вам непременно нужно воспользоваться платной помощью специалистов, которые выполнят все работы правильно и быстро.
