Двухтрубная система отопления дома (схемы)

Схемы однотрубных систем

Для обогрева загородных коттеджей и квартир многоэтажных домов применяется всего 2 типа однотрубных схем:

1. Классическая ленинградская система отопления с нижней горизонтальной разводкой представлена выше на первой картинке.
2. Радиаторная сеть с вертикальными стояками.

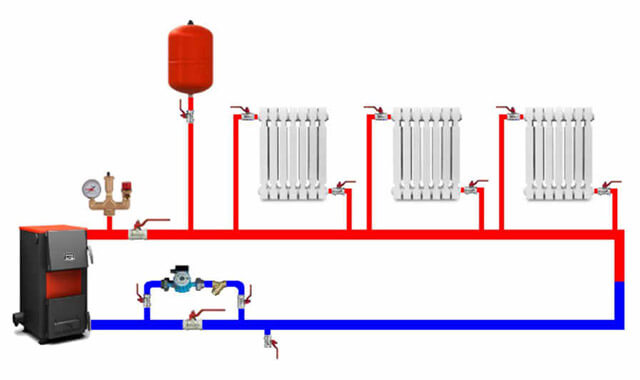

Справа изображена классическая «ленинградка» с нижним подключением батареи, слева — подсоединение к однотрубному стояку

«Ленинградка» предусматривает подключение радиаторов к общей кольцевой магистрали, проложенной горизонтально над полом. Классика жанра – нижнее боковое присоединение обеих подводок. При более современном подходе трубы подключаются к батарее диагонально, мастера-монтажники практикуют оба метода.

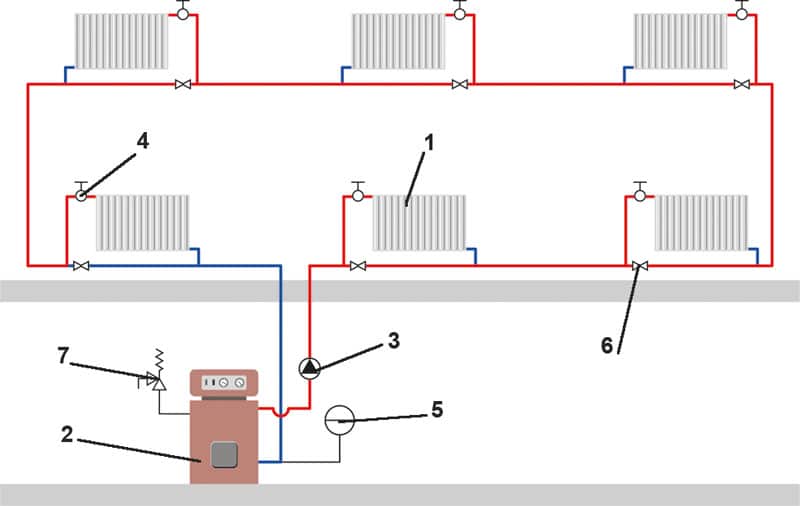

Вторая схема применяется в многоквартирных и двухэтажных частных домах. Сквозь перекрытия проходят вертикальные одинарные стояки, к ним схеме присоединены батареи на каждом этаже. Подача воды в стояки предусматривается из нижнего или верхнего горизонтального коллектора.

Вертикальные разводки многоквартирных домов с нижним и верхним розливом

Оба типа разводок могут функционировать с принудительной и естественной циркуляцией воды (самотеком). Схемы видоизменяются в зависимости от условий эксплуатации:

1. Для работы «ленинградки» в самотечном режиме придется нарастить внутреннее сечение кольцевого коллектора до 40—50 мм, сделать уклоны и поднять от котла вертикальный разгонный участок, иначе протока через радиаторы не будет. Открытый расширительный бак подсоединяется к высшей точке, как изображено на принципиальной схеме отопления одноэтажного дома.
2. Реализовывать самотечный принцип в двухэтажном здании лучше по схеме со стояками, проходящими сквозь нужные комнаты. Труба подачи Ø40—50 мм поднимается прямо к расширительной емкости, установленной на чердаке. В стороны от нее расходятся горизонтальные ветви с уклонами, подающие сверху воду к стоякам и радиаторам. На подъеме можно смонтировать байпасный узел с циркуляционным насосом.
3. Закрытая одноконтурная разводка с напорной циркуляцией представлена в начале этого раздела. В двухэтажном доме «ленинградку» нужно сделать двухконтурной – предусмотреть отдельную горизонтальную петлю с подачей теплоносителя через перекрытие, как показано на аксонометрической схеме.

Изначально ленинградская система задумывалась как дешевый вариант подачи тепла к приборам конвекционного отопления. Но при желании к магистрали можно подключить небольшой контур водяного теплого пола. Понадобится второй циркуляционный насос, обратный и трехходовой клапан, регулирующий температуру воды.

Трубы

Чаще всего для обустройства отопительных трубопроводов используются металлопластиковые трубы. Они имеют массу достоинств, среди которых – отличная способность выдерживать свойственные отоплению температуры, высокая механическая прочность и длительный срок службы. Более традиционным материалом являются трубы из стали, отличающиеся сравнительно небольшой стоимостью, но у них есть серьезный недостаток – подверженность коррозии, из-за которой магистраль довольно быстро придет в неисправное состояние.

Расчет диаметра отопительных труб для систем с принудительной циркуляцией осуществляется при помощи специальных таблиц, которые учитывают массу параметров, в том числе скорость перемещения жидкости. Как правило, для рассматриваемого типа отопительных систем используются достаточно узкие трубы, поскольку необходимости обеспечивать самостоятельное движение теплоносителя нет.

Подбор труб по диаметру

Обеспечить хороший прогрев помещения можно, если правильно выбрать сечение труб. За основу тут берут тепловую мощность. От нее зависит, какой объем воды должен двигаться за определенное время. Для вычисления тепловой мощности используется формулы: G=3600×Q/(c×Δt), где: G − расход жидкости на обогрев дома (кг/ч); Q − тепловая мощность (кВт); c − теплоемкость воды (4,187 кДж/кг×°C); Δt − разница температур между нагретой и остывшей жидкостью (стандартное значение — 20 °C).

Чтобы система работала сбалансировано, нужно рассчитать сечение труб. Для этого нужна следующая формула: S=GV/(3600×v), где: S – поперечное сечение труб (м2); GV − расход воды (м3/ч); v − скорость движения теплоносителя (0,3−0,7 м/с).

Расширительный бак и группа безопасности

Емкость необходима для компенсации избыточного давления, возникающего при расширении нагретой жидкости. Она бывает:

1. Открытой. Устройство предназначено для систем с естественной циркуляцией. Располагать его следует в самой высокой точке конструкции. Форма изделия овальная или прямоугольная, а изготавливается оно из пластика, чистового металла. Кроме регулировки давления в системе, бак такого типа дает возможность восполнить количество теплоносителя при его утечке.
2. Закрытой. Емкость используется в открытых и закрытых отопительных системах вне зависимости от типа циркуляции теплоносителя. Она увеличивает срок эксплуатации контура, так как риск появления коррозии внутри труб или радиаторов минимален. Так как бак является полностью герметичным, то для сброса воздуха применяются автоматические или ручные клапаны.
3. Мембранной. Полностью автоматизированное современное устройство. Для его установки не требуется дополнительное помещение или поиски наивысшей точки. Изделие помещается в корпус котла.

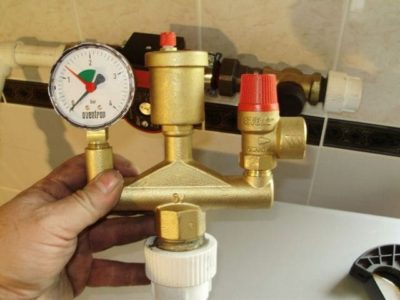

Группа безопасности — набор устройств, которые служат для устранения избыточного давления в отопительной системе. Оно, в свою очередь, приводит к разрывам труб, поломке запорной арматуры и других элементов конструкции. В состав группы безопасности входит манометр, автоматический отводчик воздуха и предохранительный клапан.

При выборе нужно обращать внимание на то, что клапан и манометр рассчитаны на определенное рабочее давление, которое не должно быть превышено

Частые ошибки при выборе компонентов

Самой главной ошибкой мастера является попытка обустроить однотрубную отопительную систему в доме, площадь которого превышает 100 м.кв. Если установить на один контур слишком много радиаторов, он не будет эффективно работать. Еще одна ошибка — выбор котла с неравноценным КПД. Если он слишком низкий, то в здании будет холодно, если высокий, то потребление топлива увеличится.

Ошибкой считается подключение батарей посредством уголков и при отсутствии перемычек. Если сделать так, то прогрев помещения будет неравномерный, а при поломке одного радиатора придется останавливать всю систему.

При выборе слишком большого диаметра трубы контур будет работать неэффективно.

Закрытый бак

Под расширительным баком закрытого типа понимается прочная герметичная емкость, разделенная внутри гибкой мембраной. Одна часть накачивается воздухом, а вторая коммутируется с трубопроводом. Когда теплоноситель нагревается, происходит увеличение его объема. В результат мембрана выгибается в сторону воздушного отдела, выполняющего функцию демпфера. Охлаждение воды приводит к уменьшению гидравлического давления. Благодаря сжатому воздуху система приходит в равновесие, выдавливая избыточную воду обратно в магистраль.

Системы, оснащенные расширительной емкостью с мембраной, называются закрытыми. Речь идет о герметичных замкнутых гидравлических контурах. Компенсирующий бак может быть установлен на любом участке системы. Популярным местом монтажа выступает обратная труба около котла: таким образом повышается удобство обслуживания емкости.

В закрытых отопительных системах обычно присутствует небольшое избыточное давление, поэтому их в обязательном порядке оснащают группой безопасности. В состав узла входит воздухоотводчик, манометр и предохранительный клапан для сброса теплоносителя в аварийном режиме. Эти приборы устанавливают на подающем трубопроводе, что позволяет производить отключения для ремонта и обслуживания. На приподнятых трубопроводах группу безопасности обычно размещают в самой верхней точке.

Схемы отопительных систем

Выберите оптимальную схему разводки труб для самостоятельного монтажа отопления из полипропилена. В дальнейшем вы получите рекомендации по соединению отдельных элементов и выполните их размещение в соответствии с выбранным планом.

Однотрубная схема

Однотрубная схема

Самый простой метод обустройства отопительной системы. В соответствии с этим методом разводки каждая установленная дальше от отопительного агрегата батарея будет нагреваться до более низкой температуры по сравнению с установленной ранее батареей.

Данный метод дает возможность снизить расход материалов на обустройство отопительной системы. Однако эффективность обогрева будет низкой, т.к. распределение температуры при такой разводке труб осуществляется неравномерно.

Ввиду этого от однотрубной схемы разводки труб нужно пытаться воздерживаться.

Коллекторная схема

Коллекторная схема

На обустройство системы отопления по такой схеме придется потратить больше материалов, однако и основные эксплуатационные свойства подобного обогрева будут гораздо выше.

Распределение тепла по помещениям будет осуществляться довольно равномерно и качественно.

Двухтрубная система

Двухтрубная система

Самый оптимальный метод обустройства системы обогрева. Закладка труб осуществляется в пол либо же в стены дома по периметру. Двухтрубное отопление лучше всего подходит для обогрева дома. Поэтому специалисты рекомендуют отдавать предпочтение в пользу именно этого варианта разводки труб.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи — значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок . Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Преимущества и недостатки

Разводка стояков снизу означает, что трубы, по которым циркулирует жидкость через приборы отопления, располагаются на самой нижней точке помещения: на уровне пола, под полом, в подвалах и цоколях.

Схема обогрева с нижней разводкой имеет несколько минусов. Во-первых, замкнутость тока воды не дает отключить один радиатор или отдельно отрегулировать его работу — это возможно лишь через отключение всех приборов и целой магистрали.

Этим же объясняются сложности при устранении течи или ремонте радиатора — приходится сливать весь теплоноситель. Все эти проблемы решаются при помощи байпасов или байпасных запасных линий.

Открытый бак

Открытая расширительная емкость представляет собой частично или полностью открытый бак, соединенный с контуром в самом высоком его участке, сразу после котла. Чтобы жидкость не переливалась через края сосуда, ближе к верху имеется специальный патрубок: он служит для отвода излишней воды в канализацию или на улицу. Организовывая обогрев одноэтажных зданий, компенсирующую емкость в основном устанавливают на чердаке. Во избежание замерзаний воды в зимнее время, стенки бака дополнительно утепляют.

Подобные системы отопления называются открытыми. Чаще всего речь идет об энергонезависимом или комбинированном обогреве. В этом случае теплоноситель напрямую контактирует с воздухом: это приводит к его естественному испарению и обогащению кислородом.

Для открытых контуров характерны следующие недостатки:

1. Точное соблюдение уклонов (если используются самотечные системы). Это даст возможность просачивающемуся в трубы воздуху выходить через емкость в атмосферу.
2. Нужда в постоянном контроле за уровнем воды в баке. Время от времени объем теплоносителя приходится восполнять, так как часть его испаряется через открытый верх.
3. Запрещается использование незамерзающих жидкостей, выделяющих при испарении токсичные вещества.
4. Насыщение кислородом циркулирующей жидкости провоцирует коррозионные процессы внутри металлических стальных отопительных радиаторов.

Сильные стороны открытых систем:

1. Можно не проводить регулярные проверки уровня давления в трубопроводе.
2. Небольшие протечки в контуре не помешают ему исправно обогревать жилище. Главное, чтобы в трубах было достаточно жидкости.
3. Для восполнения потерь теплоносителя разрешается использовать простое ведро. Это осуществляется простым доливанием воды в расширительный бак до необходимого уровня.

Варианты схем устройства однотрубного отопления

Перед монтажом отопительной системы, нужно определиться, какой ее тип подойдет в каждом конкретном случае.

Системы с естественной и принудительной циркуляцией

Каждая система обладает своими особенностями:

1. Естественная. Передвижение жидкости по контуру осуществляется благодаря физическим законам без применения дополнительного оборудования. Для хорошей работы в одноэтажном здании система дополнительно оснащается разгонным коллектором.
2. Принудительная. Для эффективной ее функциональности требуется насос, приводящий жидкость внутри контура в движение. Преимуществом является беспроблемное преодоление гидравлического сопротивления, равномерное прогревание по все системе, возможность использования сложных схем разводки труб. Использовать этот вариант можно в двухэтажных домах.

Выбор типа циркуляции теплоносителя зависит от особенностей конструкции и размеров сооружения.

Открытая и закрытая отопительная система

Расширительная емкость открытого типа устанавливается на самой высокой точке системы и представляет собой бак, в который выходит лишняя часть теплоносителя при его увеличении его объема. Так как вода испаряется, то периодически жидкость доливают избежание закипания котла. Кроме того, в воду попадает кислород, что увеличивает риск развития коррозии.

При обустройстве закрытой ленинградки применяется мембранная емкость, отличающаяся высокой герметичностью. При увеличении объема жидкости мембрана просто выгибается в сторону воздушной полости. При охлаждении теплоносителя гидравлическое давление снижается, и приспособление возвращается на место. Тут, вместо воды разрешено использовать другие жидкости (антифриз, масло).

Такую систему нужно оснащать группой безопасности, так как небольшое избыточное давление все-таки остается.

Верхняя и нижняя разводки

При обустройстве однотрубного отопления схему и порядок монтажа определяет тип разводки труб:

1. Верхняя. В этом случае жидкость по стояку поднимается вверх и поступает непосредственно к радиатору. Чаще всего циркуляция при этом естественная. Для эффективной функциональности магистраль нужно укладывать под определенным углом наклона (3-5 градусов). Единственный недостаток конструкции — применение труб большого диаметра.
2. Нижняя. Подающий стояк в этой схеме отсутствует. Труба, по которой жидкость поступает в радиаторы, тоже должна быть монтирована под правильным уклоном.

Нижняя разводка ленинградки используется чаще, так как смонтировать ее проще. Но тут обязательной является принудительная циркуляция.

Вертикальная и горизонтальная

Вертикальная конструкция чаще всего применяется в многоэтажных сооружениях. Жидкость в этом случае подается на верхний этаж, откуда распределяется по трубам, спускаясь вниз. Горизонтальная схема приемлема только для одноэтажного дома. В ней радиаторы подключаются последовательно.

Самостоятельная установка в частном доме

Монтаж ПП труб собственными руками выполняется при соблюдении технологии. Работы проводятся последовательно.

Отопление из полипропиленовых труб в частном доме

Подготовка проекта

Проектная документация позволяет определить порядок действий при монтаже системы отопления из ПП труб. Она разрабатывается с учетом:

• Числа и вида труб и коллекторов.
• Количества фильтрующих элементов, насосов, радиаторов, запорной арматуры и других устройств.
• Объема расширительного бака и водогрейного оборудования.
• Расположения элементов теплового контура с соблюдением нормативных расстояний.

Все чертежи разрабатываются в едином масштабе. Для точного определения размеров используются планы помещений и при необходимости прилегающей территории.

Инструменты и материалы

Точное количество материалов позволяет определить проектная документация. Основными из них являются трубы, фитинги, батареи, вентили, насосы и расширительный бак. В работе также используются крепежные элементы, грунтовка и растворы для заделки штроб.

В качестве строительного инструмента применяется:

• перфоратор или ударная электрическая дрель;
• болгарка;
• пузырьковый или лазерный уровень;
• рулетка;
• молоток;
• отвертка или шуруповерт.

Вид строительного инструмента зависит от материала дома. На применяемое монтажное оборудование влияет способ установки отдельных частей отопительного контура.

Набор инструментов для пайки

Для пайки используется бытовой специальный паяльник с насадками. Разводные ключи понадобятся для установки батарей, резьбовых фитингов и других элементов отопительного контура.

Порядок монтажа

Расположение трубопровода и отдельных его узлов отображается в проекте. Монтаж выполняется в следующей очередности:

• разметка;
• монтаж крепежных элементов;
• пайка отдельных участков и всего теплового контура;
• установка запорной арматуры;
• подсоединение радиаторов к системе.

При монтаже ПП трубопроводов используются клипсы из пластика определенного размера под наружный диаметр элементов. Их крепление к конструкциям дома осуществляется с помощью дюбель-гвоздей или саморезов.

Преимущества схемы отопления с нижней разводкой

Двухтрубные системы отопления, в которых предусмотрена нижняя разводка, имеют преимущества перед верхним вариантом:

• снижение теплопотерь происходит за счет того, что трубы не проходят под полом верхних этажей или по чердачному помещению;
• эксплуатация системы возможна до того, как будут завершены в доме строительные работы;
• когда на верхнем этаже идет ремонт, на нижнем этаже отопление можно не отключать;
• управление системой по причине его компактности размещают в одном месте (обычно, это подвальное помещение);
• присутствует возможность распределять теплоснабжение по комнатам, а значит, тепло будет расходоваться экономно.

1 Принцип работы

Схема отопления в одну трубу работает благодаря постоянной циркуляции теплового носителя. Циркулируя по трубам от котельного оборудования к радиаторам и обратно, он передает тепловую энергию и прогревает все помещения в доме. Тепловым носителем может являться пар, воздух, антифриз или вода. Больше всего популярны водные системы отопления.

В основе классического отопления находятся законы физики — гравитации, конвекции и тепловое расширение жидкого теплоносителя. Нагреваясь от котла, вода начинает увеличиваться в объеме, создавая давление в трубах. Помимо этого, она становится не такой плотной и более легкой. Подталкиваемый снизу более тяжелой и холодной водой теплоноситель начинает устремляться вверх, потому выходящая труба из котла постоянно направляется вертикально.

Система отопления с естественной циркуляцией называется также гравитационной или самотечной. Для организации передвижения воды нужно соблюдать определенный угол уклона труб, который обязан равняться 3−4 мм на один метр трубопровода.

Объем воды во время нагревания начинает увеличиваться, создавая в центральном трубопроводе давление. Но поскольку вода не может сжиматься, то даже незначительное увеличение давления может привести к разрушению отопительного оборудования. Потому в любой системе должен находиться расширительный бак.

Достоинства и недостатки

Общие плюсы двухтрубного отопления следующие:

• раздающие трубы имеют небольшое сечение;
• линии отопления можно провести по различным направлениям и даже под напольным покрытием;
• для обустройства разрешено применять трубы из металла, сшитого полиэтилена, меди, полипропилена, металлопластика;
• указанные системы легко регулируются и поддаются балансировке;
• при самотечной разводке заполнить трубы, и удалить воздух из них можно без применения затворов или кранов.

Однако, двухтрубное отопление имеет значимые недостатки:

• при обустройстве схемы, в которой жидкость двигается естественным образом, конструкция получается дорогостоящей и громоздкой;
• если разводка кольцевая, то её магистрали всегда проходят через дверной проем, поэтому система требует монтажа обходных петель, внутри которых нередко появляются воздушные пробки;
• лучевая разводка требует значительных финансовых вложений.

При обустройстве данной конструкции нужно строго соблюдать технологию монтажа.

Каким бывает однотрубное отопление

Любая отопительная система состоит из следующих узлов:

• Обогревающее устройство (котел). Может быть твердотопливным, электрическим, газовым и т.п.
• Теплоотдающие приспособления. Батареи или система теплых полов.
• Приспособление для создания циркуляционной инерции теплоносителя. Это может быть разгонный участок магистрали или водяная помпа.
• Компенсатор избыточного давления теплоносителя в системе. Расширительная емкость (открытая или закрытая).
• Трубы, фитинги и необходимая арматура.

Выбор схемы теплоснабжения находится в прямой зависимости от типа используемых устройств.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
