Расчет систем вентиляции

Алгоритм расчета скорости воздуха в воздуховоде

Рассмотрим формулу, по которой вычисляется кратность воздуха:

N — кратность (к-во раз/ч);

W — объем помещения (м³).

Пластиковая вентиляция своими руками, ПВХ, полиуретан, полипропилен, вентиляция для пластиковых окон.

Полезная информация! Оптимальный показатель скорости для большинства бытовых систем составляет 3-4 м/с.

Для проведения аэродинамического расчета воздуховода необходимо несколько значений, как то: показатель кратности, объем помещения и площадь сечения канала. Формула в этом случае будет иметь следующий вид:

V — скорость перемещения воздушных масс (м/с);

S — площадь сечения трубы (см² или м²).

Стоит сказать, что скорость транспортировки воздуха находится в зависимости от еще двух параметров: уровня шума и коэффициента вибрации. При расчете скорости в воздуховоде необходимо учесть эти показатели и проектировать систему в соответствии со СНиП.

Воздух, который перемещается по вентиляционным трубам, ощущает на себе сопротивление. Особенно это касается прямоугольных коммуникаций. Для сохранения нормальной скорости транспортировки воздушного потока вентилятор, установленный в системе, должен нагнетать большое давление. При его падении в линии коэффициент производительности вентилятора снижается. Таким образом, вычисление показателя сопротивления в воздухоносном канале необходимо для выбора вентиляционного устройства.

Самостоятельное определение сопротивления воздушно-транспортной коммуникации занимает слишком много времени. Оно требует применения специальных графиков и таблиц. К тому же человеческий фактор способен повлиять на точность конечных результатов. Калькуляторы воздуховодов и фасонных изделий не рекомендуются в этом случае, но их использование является более предпочтительным, чем ручной расчет.

Коэффициент сопротивления не зависит от количества помещений, обслуживаемых вентиляционной сетью. На него оказывают влияние конструктивные особенности коммуникации. Особенно важным параметром является протяженность системы.

Общие требования

В вентиляционных системах, предназначенных для удаления пожароопасных летучих веществ, воздуховоды должны производиться из огнеупорных материалов. Основные транзитные сегменты вентиляции необходимо выполнять из металла.

Воздуховоды делаются из огнеупорных материалов или из металла

Рассчитывая окончательные параметры воздуховодов, необходимо предусмотреть:

1. Возможность установки противопожарных клапанов как в горизонтальном, так и в вертикальном положении.
2. Монтаж воздушных затворов на площадках между этажами. Функциональные возможности этих приборов должны соответствовать нормативным требованиям по аварийному блокированию выборочных сегментов системы.
3. На каждом поэтажном коллекторе возможно подключить максимально пять воздуховодов.
4. Монтаж системы автоматического пожарного оповещения.

Во всех проводимых расчетах использованы рекомендации строительных норм

Во всех проводимых расчетах были использованы рекомендации строительных норм и правил. Эти нормативные значения позволяют выяснить минимально возможную эффективность вентиляции, которая сможет обеспечить комфортный микроклимат в помещении

Иначе говоря, правила СНиП ориентированы прежде всего на минимизирование затрат на монтаж и эксплуатацию вентсистемы, что немаловажно при разработке систем вентиляции общественных и админзданий

Потери давления на местных сопротивлениях

В сети воздуховодов есть места наибольшего сопротивления потоку воздуха: повороты, изгибы, тройники, места изменения сечения на переходниках. Расчёт их аэродинамических потерь производится отдельно, так как каждый тип фасонного изделия имеет индивидуальные коэффициенты сопротивления.

Таблица коэффициентов местного сопротивления (КМС) для различных фасонных изделий

Формула потери давления на каждом участке местного сопротивления с учётом коэффициентов:

где S – скорость, ρ – плотность воздуха.

Общая формула потери давления в фасонных изделиях:

Σξ – сумма параметров местных сопротивлений.

Звуко- и теплоизоляция вентиляционных коробов

Мощность нагревательного прибора

Для определения наиболее подходящей мощности нагревательного прибора, необходимо учитывать:

• значения требуемой температуры;
• показатель минимально возможной температуры снаружи помещения.

Специалистами принято, что минимальный уровень температуры внутри систем вентиляции не превышает 18 градусов по Цельсию. Внутренние температурные условия зависят исключительно от внешнего климата. Для обыкновенных квартир больше всего подходит нагреватель с мощностью 1–5 кВт. Общественным (в том числе офисным) помещениям требуется более производительный прибор, чья мощность равна 5–50 кВт.

Чтобы выполнить наиболее точные подсчёты требуемой мощности нагревателя можно воспользоваться следующей формулой:

P = T * L * Cv /1000,

Здесь P – мощность обогревательного прибора (кВт); T – разность основных температур (в помещении и за его пределами); L – КПД вентиляционной системы; Cv – теплоёмкость (0.336 Вт * ч/метры квадратные/градус по Цельсию).

Как найти верные значения

• О минимально необходимом воздушном потоке;
• О предельно возможной скорости воздушного потока.

• Если скорость потока будет выше положенного предела, то это станет причиной падения давления. Эти факторы, в свою очередь, повысят расход электроэнергии;
• Аэродинамический шум и вибрации, если все выполнено верно, будут в пределах нормы;
• Обеспечение нужного уровня герметичности.

Это также позволит повысить эффективность системы, поможет сделать ее долговечной и практичной. Нахождение оптимальных параметров сети – принципиально важный момент в проектировании. Только в этом случае система вентиляции прослужит долго, отлично справляясь со всеми своими функциями. Особенно это актуально для больших помещений общественного и производственного значения.

Что именно выбрать, зависит от ваших требований, приоритета экономии электроэнергии, самих особенностей помещения. Если вы желаете сэкономить электроэнергию, сделать шум минимальным и у вас есть возможность установить крупную сеть, выбирайте систему прямоугольной формы. Если же приоритетом является простота установки или в помещении сложно установить конструкции прямоугольного типа, вы можете выбрать изделия круглого сечения.

Sc = L * 2, 778/V

Фактическую площадь воздуховодов помогут определить следующие формулы:

Способ расчета воздуховодов методом постоянных скоростей

Расчет воздуховодов вентиляции нужно начинать с плана помещений.

Используя все нормы определяют нужное количество воздуха в каждую зону и рисуют схему разводки. На ней показываются все решетки, диффузоры, изменения сечения и отводы. Расчет производится для самой удаленной точки системы вентиляции, поделенной на участки, ограниченные ответвлениями или решетками.

Схема разводки системы вентиляции.

Расчет воздуховода для монтажа системы вентиляции заключается в выборе нужного сечения по всей длине, а так же нахождение потери давления для подбора вентилятора или приточной установки. Исходными данными являются значения количества проходящего воздуха в сети вентиляции. Используя схему, проведём расчет диаметра воздуховода. Для этого понадобится график потери давления.
Для каждого типа воздуховодов график разный. Обычно, производители предоставляют такую информацию для своих изделий, либо можно найти ее в справочниках. Рассчитаем круглые жестяные воздуховоды, график для которых показан на нашем  рисунке.

Номограмма для выбора размеров

По выбранному методу задаемся скоростью воздуха каждого участка. Она должна быть в пределах норм для зданий и помещений выбранного назначения. Для магистральных воздуховодов приточной и вытяжной вентиляции рекомендуются такие значения:

• жилые помещения – 3,5–5,0 м/с;
• производство – 6,0–11,0 м/с;
• офисы – 3,5–6,0 м/с.

Для ответвлений:

• офисы – 3,0–6,5 м/с;
• жилые помещения – 3,0–5,0 м/с;
• производство – 4,0–9,0 м/с.

Когда скорость превышает допустимую, уровень шума повышается до некомфортного для человека уровня.

После определения скорости (в примере 4,0 м/с) находим нужное сечение воздуховодов по графику. Там же есть потери давления на 1 м сети, которые понадобятся для расчета. Общие потери давления в Паскалях находим произведением удельного значения на длину участка:

Руч=Руч·Руч.

Расчёт сопротивления сети воздуховодов

При расчёте общего сопротивления системы вентиляции необходимо учитывать показатели потери давления как на прямых участках, так и в местах наибольшего сопротивления.

При этом необходимо учитывать как форму, так и материал изготовления воздуховодов. Наиболее распространёнными являются изделия из:

• оцинкованная жесть толщиной 0,4-0,6 мм;
• нержавеющая сталь – встречается довольно редко, в основном на предприятиях химической, фармацевтической и пищевой промышленности;
• металлопластиковые – состоят из слоя вспененного пенополиуретана или полиэтилена, расположенного между двумя слоями гофрированного алюминия. Отличается небольшим весом и высокими звуко- и теплоизоляционными характеристиками (коэффициент теплопроводности не превышает 0,019 Вт/(м°К)).
• гибкие воздуховоды – имеют круглое сечение, состоят из нескольких слоёв алюминия, ламинированного полиэфирной пленкой, на каркасе из стальной проволоки. Имеют ограничения по длине использования, так как обладают высоким аэродинамическим сопротивлением.

Фасонные изделия из полимеров

Расчёт материалов для воздуховодов и фасонных частей

Имея площадь прямых участков, количество и тип фасонных изделий можем легко определить объём материала, который будет использован при их изготовлении. К примеру, для изготовления секции воздуховода круглого сечения диаметром 100 мм и длиной 1 м будет необходимо 0.314 м² жести.

Это легко вычислить по формуле:

π × D(100 мм = 0,1 м) × L(1 м) = 3,14 × 0,1 × 1 = 0,314 м².

Аналогичным образом вычисляется количество материала для прямых участков воздуховодов прямоугольного сечения.

Для расчёта фасонных изделий не существует определённых формул. Точнее, они есть: для каждой части фасонного изделия определённой формы отдельная формула. Но осуществлять их ручной расчёт нецелесообразно. Как правило, требуемое количество материала вычисляется эмпирически после изготовления лекал раскроя.

Процесс создания воздуховода круглого сечения методом намотки стальной спиральной ленты

Как рассчитать площадь воздуховода различных типов сечений?

Расчёт квадратуры воздуховодов разных сечений имеет свои особенности, так как расход воздуха у них будет значительно отличаться даже при одинаковых параметрах скорости перемещения воздушных масс и площади. Кроме того, при расчёте вентиляционных сетей большой протяжённости и/или разветвленности учитывается влажность и температура воздуха (если она превышает +20°С). А также аэродинамическое сопротивление воздуховодов и фасонных изделий, зависящее от формы и материала изготовления (различные коэффициенты трения). Учёт этих параметров выражается в использовании различных поправочных коэффициентов в расчётных формулах.

Расчёт квадратуры производится по двум параметрам, взятым из нормативов (фактически эти параметры описывают кратность воздухообмена):

1. расход воздуха – R (м³/час);
2. скорость воздушного потока – V (м/с).

Формула площади воздуховодов оперирует параметрами расхода воздуха, взятыми из нормативов:

S = R/k × V, где

K – коэффициент, равный 3600.

Существуют альтернативные формулы, оперирующие другими коэффициентами, к примеру:

S = R × 2,778/V.

При использовании воздуховодов большого сечения существенно снижается уровень шума воздушных потоков и затраты электроэнергии на их перемещение. Однако материалоёмкость таких конструкций значительно выше, что увеличивает их первоначальную стоимость.

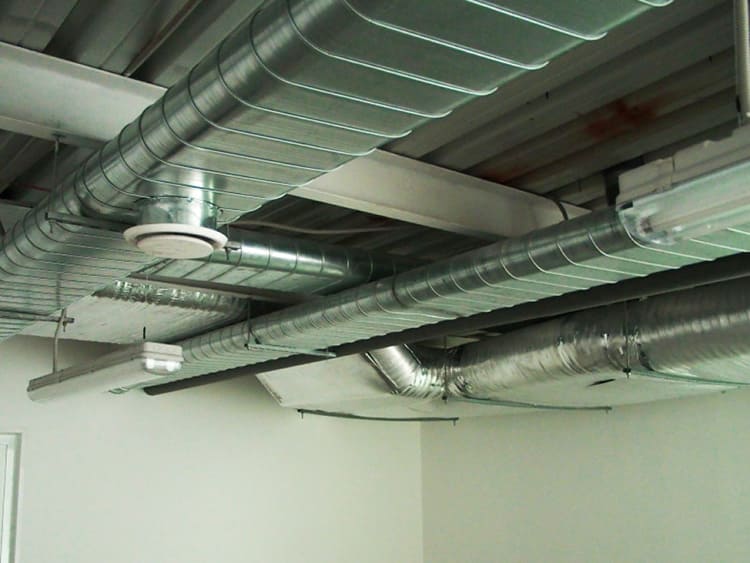

Круглый воздуховод декоративного типа на подвесных держателях

Значительное влияние на эффективность перемещение воздушных потоков оказывает форма сечения. В прямоугольных воздуховодах воздушный поток получает большее сопротивление. Однако прямоугольная форма более удобна для монтажа, особенно при недостатке места, и может размещаться впритык к основным строительным конструкциям. Круглые воздуховоды имеют лучшую аэродинамичность, но не всегда вписываются в интерьер. А изделия с высокими эстетическими показателями имеют гораздо большую стоимость

Учитывая приведённые факты, в качестве альтернативы рекомендуется обратить внимание на овальные воздуховоды, сочетающее в себе эргономичность и эффективность

Вентиляционные каналы на предприятии

Как посчитать площадь круглого воздуховода?

Для расчёта диаметра круглого вентканала используется нормативная площадь сечения:

Фактическую площадь получают из формулы:

Как рассчитать площадь воздуховода прямоугольного сечения?

Для прямоугольных коробов используются те же формулы, что и для круглых. Длину сторон вычисляют по формуле:

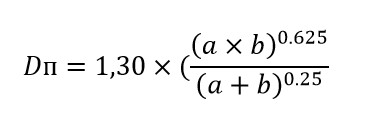

Dп – диагональ прямоугольника, вписанного в круг (фактически эквивалентный диаметр круга);

a, b – стороны.

Фактическая площадь узнаётся из формулы:

Также для вычисления основных параметров проектировщики используют таблицы.

Таблица основных параметров площади и формы сечений

Расчёт площади овального воздуховода

Диаметры овального воздуховода вычисляются по его площади. Используются следующие формулы:

Диаметр:

Р – периметр окружности овалоида,

Площадь овального воздуховода вычисляется по формуле:

a, b – большой и малый диаметр овала, соответственно.

Овальные воздушные каналы сочетают в себе преимущества прямоугольных и круглых

Расчёт фасонных частей воздуховодов — как он производится и что следует учесть

В сети Интернет можно найти множество подобных программ, способных произвести вычисления с минимальными погрешностями. И подобные калькуляторы выходят практически ежедневно. Они позволяют не только высчитать необходимые параметры, но и сделать развёртку всех деталей воздуховода. Многие спросят — для чего это нужно? В наш век высоких технологий появилось такое новшество, как 3D-принтер. На него с компьютера отправляем развёртку нашей вентиляции и в результате получаем идеально подогнанные вентиляционные каналы с необходимыми параметрами.

Редакция Seti.guru предлагает уважаемому читателю воспользоваться онлайн-калькулятором расчёта площади воздуховодов и фасонных изделий. Всё, что требуется от пользователя,− это верно внести запрашиваемые параметры в соответствующие поля и нажать кнопку «Рассчитать». Остальное программа выполнит за вас.

Ошибка в вычислениях этого параметра вентиляционной системы может быть фатальной. Уменьшение необходимого показателя неизбежно приведёт к повышению давления в шахтах, а значит, появится посторонний гул, который довольно сильно раздражает. Это значит, что вычисления необходимо производить внимательно, не упуская ни малейшей детали, не округляя цифры. Расчёт квадратных метров производится по формуле:

• S — площадь сечения, м²;
• L — расход воздуха, м³/ч;
• k — скорость, с которой движется воздушный поток, м/с;
• w— коэффициент расчёта, который равен 2,778.

Как найти верные значения

• О минимально необходимом воздушном потоке;
• О предельно возможной скорости воздушного потока.

• Если скорость потока будет выше положенного предела, то это станет причиной падения давления. Эти факторы, в свою очередь, повысят расход электроэнергии;
• Аэродинамический шум и вибрации, если все выполнено верно, будут в пределах нормы;
• Обеспечение нужного уровня герметичности.

Это также позволит повысить эффективность системы, поможет сделать ее долговечной и практичной. Нахождение оптимальных параметров сети – принципиально важный момент в проектировании. Только в этом случае система вентиляции прослужит долго, отлично справляясь со всеми своими функциями. Особенно это актуально для больших помещений общественного и производственного значения.

Что именно выбрать, зависит от ваших требований, приоритета экономии электроэнергии, самих особенностей помещения. Если вы желаете сэкономить электроэнергию, сделать шум минимальным и у вас есть возможность установить крупную сеть, выбирайте систему прямоугольной формы. Если же приоритетом является простота установки или в помещении сложно установить конструкции прямоугольного типа, вы можете выбрать изделия круглого сечения.

Sc = L * 2, 778/V

Фактическую площадь воздуховодов помогут определить следующие формулы:

Определение сечения поверхности воздуховодов

Расчетом площади воздуховодов должно гарантироваться обеспечение надлежащих санитарных условий и температурного режима в помещении. Для помещений с избыточным количеством тепла его следует удалить, а в комнатах с недостатком обогрева свести к минимуму теплопотери. Вместе с тем не следует забывать об экономической рациональности при соблюдении перечисленных требований.

Темп циркуляции воздуха в комнатах не должен нарушать комфортное пребывание людей в помещении. При этом учитывается обязательная пылегазоочистка рабочего пространства. Предельно допустимая концентрация опасных для здоровья синтетических и взвешенных веществ регламентируется государственными стандартами.

Дополнительно следует рассматривать последние предписания Госнадзора. Нормы воздуха устанавливаются с учетом технологических характеристик промышленного процесса, конкретной функции здания или сооружений. Взрывоопасные вещества и соединения, находящиеся в воздухе, не должны превышать значений предельно допустимой концентрации, установленных противопожарными государственными органами.

Потери давления на прямых участках

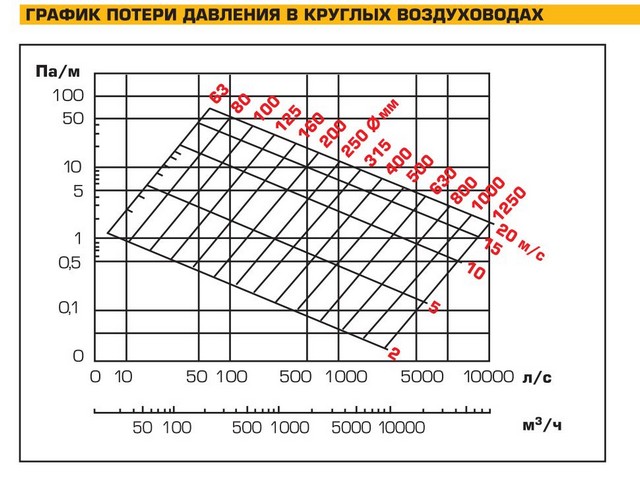

Для определения аэродинамического сопротивления на прямых участках вентканалов различного сечения используются следующие формулы:

ΔP = R x L x n, где

ΔP – общие потери давления в воздуховоде;

R – частные потери от трения;

L – длина прямого участка;

n – уточняющий коэффициент, зависящий от шероховатости материала.

λ – показатель трения для аэродинамического сопротивления;

d – диаметр сечения;

Pf – расчётное давление в системе.

K – показатель характеризующий шероховатость материала, из которого сделан воздуховод;

Re – критерий Рейнольдса;

v – скорость воздуха на прямом участке;

u – кинематическая вязкость воздушной среды.

Ответвление и переходники различных типов сечений являются основными причинами снижения давления

Вычисление площади воздуховодов

Расчет воздуховодов.

На размер трубы вентиляции влияют такие характеристики, как массив воздуха, нагнетаемого внутрь помещений, скорость движения потока и уровень его давления на стенки и другие элементы магистрали.

Достаточно, не рассчитав всех последствий, уменьшить диаметр магистрали, как сразу же возрастет скорость воздушного потока, что приведет к увеличению давления по всей протяженности системы и в местах сопротивления. Кроме появления излишнего шума и неприятной вибрации трубы, электрические зафиксируют также рост расхода электроэнергии.

Однако далеко не всегда в погоне за устранением указанных недостатков можно и нужно увеличивать сечение вентиляционной магистрали. Прежде всего, этому могут воспрепятствовать ограниченные габариты помещений. Поэтому следует особенно тщательно подойти к процессу расчета площади трубы.

Для определения данного параметра необходимо применить следующую специальную формулу:

Sc = L х 2,778/V, где

Sc – площадь канала расчетная (см2);

L – расход воздуха, движущегося по трубе (м3/час);

V – скорость движения воздуха по вентиляционной магистрали (м/сек);

2,778 – коэффициент согласования разномерностей (например, метров и сантиметров).

Варианты переходов с прямоугольного на круглый воздуховод.

Результат вычислений – расчетная площадь трубы – выражается в квадратных сантиметрах, так как в данных единицах измерения он рассматривается специалистами как самый удобный для анализа.

Кроме расчетной площади сечения трубопровода важно установить фактическую площадь сечения трубы. При этом надо иметь в виду, что для каждого из основных профилей сечения – круглого и прямоугольного – принята своя отдельная схема вычисления. Итак, для фиксации фактической площади трубопровода круглого сечения применяется следующая специальная формула:

Итак, для фиксации фактической площади трубопровода круглого сечения применяется следующая специальная формула:

S = π х D2/400, где

S – сечение воздуховода фактическое (см2);

D – диаметр воздушной трубы (мм).

Для расчета фактической площади сечения прямоугольной конфигурации применяется такая формула:

S = A х B/100, где

S – площадь прямоугольного сечения фактическая (см2);

A – ширина воздушной магистрали (мм);

В – высота воздушной магистрали (мм).

Следует иметь в виду, что расчеты фактической площади сечения производятся по отдельности – для общего магистрального канала и в отношении каждого ответвления в направлении различных помещений.

Также для правильного и полного вычисления площади сечения воздуховода круглой конфигурации очень важно определить оптимальный диаметр рабочей магистрали. Это необходимо в том числе и для того, чтобы произвести наиболее качественный монтаж всей вентиляционной системы в помещениях в зависимости от их основных габаритов. Формула для определения диаметра выглядит таким образом (рис.1),

Формула для определения диаметра выглядит таким образом (рис.1),

где L – нагрузка воздуха на определенный участок в единицу времени (м3/час);

V – рекомендуемая скорость движения воздуха (м/сек).

Таким образом, учитывая все особенности монтажа воздуховодов и применяя соответствующие формулы, можно в итоге добиться создания безупречного микроклимата в любом помещении.

Как посчитать площадь используемого материала?

Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.

В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать свежий воздух, и от особенностей конструкции системы проветривания.

Схема работы воздуховода.

Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.

Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.

При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.

Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).

Какие данные нужны для расчёта параметров воздуховода

Для расчёта воздуховода следует в первую очередь определить два показателя:

• нормы, установленные для подачи свежих потоков на 1 м² помещения в час или кратность воздухообмена, сведения берут из нормативных источников. По этим данным, зная объём комнаты, можно легко определить значение производительности вентсистемы. Соответственно, объём воздуха рассчитывается путём умножения кратности на объём комнаты;
• по санитарным нормам. В данном случае на каждого постоянно находящегося в помещении человека следует принимать 60 м³, на временно пребывающего – 20 м³.

Эффективность очистки воздуха на производстве зависит от правильных подсчётов

Вычисление площади воздуховодов по формулам

Неточность в подсчетах этого показателя вентиляционного комплекса может стать губительной. Снижение требуемого значения неминуемо вызовет повышение давления в вентшахтах, следовательно, спровоцирует появление постороннего гула. Посчитать площадь вентиляционного канала прямоугольной формы можно по формуле:

S = L * k / V, где:

• S — площадь сечения (м2);
• L — потребление воздуха (м3/ч);
• k — требуемый коэффициент, равен 2,778;
• V — скорость потока воздушных масс.

Кроме того, используя математические вычисления, можно найти реальную площадь сечения вентиляционного канала. Для этого используется формула:

S = A х B /100 — для квадратных или прямоугольных коробов;

S = π * D² / 400 — для коробов круглой формы, где:

• A — высота короба (мм) ;
• B — ширина короба (мм) ;
• D — диаметр круглого короба (мм).

Размеры вентиляционных каналов рассчитываются индивидуально для каждого участка. Следует отметить, что скорость воздушного потока может быть ≈ 8 м/с, так как габариты соединительного фланца вентиляционной системы лимитированы габаритами ее остова. Чтобы снизить скорость потока воздуха и уровень шумового загрязнения, габариты вентиляционных установок выполняются на несколько размеров больше, чем у фланца. В таких условиях центральный воздуховод соединяется с вентустановкой через переходное устройство.

Подбор вентилятора

Составляющей частью метода допустимых скоростей является расчет потерь давления в сети воздуховодов для подбора вентилятора необходимой производительности и напора.

Потери давления на прямых участках

В принципе, требуемую производительность вентилятора можно узнать путем сложения необходимого количества воздуха для всех помещений здания и подбором подходящей модели в каталоге производителя. Но проблема в том, что максимальное количество воздуха, указанное в документации к вентилятору, он способен подать лишь без сети воздуховодов. А при подключении трубы его производительность будет падать в зависимости от потери давления в сети.

Для этого в документации каждому вентилятору дается диаграмма производительности в зависимости от падения давления в сети. А как же рассчитать это падение? Для этого необходимо определить:

• падение давления на ровных участках воздуховодов;
• потери на решетках, поворотах, тройниках и других фасонных элементах и препятствиях в сети (местных сопротивлениях).

Для нашего примера с воздуховодом 100 мм и скоростью около 4 м/с потери давления будут составлять около 2 Па/м.

Потери давления на местных сопротивлениях

Расчет потерь давления на поворотах, изгибах, тройниках, изменения сечения и переходах существенно сложнее чем на прямых участках. Для такого на той же приведенной выше схеме указываются все элементы, которые могут препятствовать движению.

Рис 3 (Некоторые к. м. с.)

Далее необходимо для каждого такого местного сопротивления в нормативной литературе найти коэффициент местного сопротивления (к. м. с), который обозначается буквой ζ (дзетта). Потеря давления на каждом таком элементе находится по формуле:

Pм. с.=ζ×Pд

где Pд=V2×ρ/2 — динамическое давление (V — скорость, ρ — плотность воздуха).

Например, если на уже рассматриваемом нами участке диаметром 100 мм со скоростью движения воздуха 4 м/с будет находиться круглый отвод (поворот 90 градусов) к. м. с. которого 0,21 (по таблице), потери давления на нем будут составлять

Pм. с.=0,21 · 42·(1,2/2) = 2,0 Па.

Рис 4 (Пример таблицы)

По найденным параметрам подбирается вентилятор.

Выводы и полезное видео по теме

Онлайн-программа в помощь инженеру-проектировщику:

Сюжет об организации вентиляции частного дома в целом:

Площадь сечения, форма, длина воздуховода — одни из параметров, определяющих производительность вентсистемы. Правильный расчет крайне важен, т.к. от него зависит воздухопропускная способность, а также скорость потока и эффективная работа конструкции в целом.

При использовании онлайн-калькулятора, степень точности расчета будет выше, чем при подсчете ручном. Такой результат объясняется тем, что программа автоматически сама округляет величины к более точным.

У вас есть личный опыт проектирования, обустройства и расчета системы воздуховодов? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте и участвуйте в обсуждениях – форма для отзывов расположена ниже.
