Расчет защитного заземления

Формула расчёта системы заземлителей

С целью достижения оптимального значения сопротивления создаваемой конструкции одиночные заземлители можно расположить в ряд или сформировать из них замкнутый контур (круг, прямоугольник или любую другую фигуру). Для расчёта такого заземления в указанную выше формула войдут дополнительные параметры:

• R1 — искомое сопротивление (Ом);
• R — сопротивление, вычисленное по базовой формуле (Ом);
• N — число элементов в системе заземлителей;
• Ки — коэффициент использования.

О последнем параметре необходимо рассказать подробнее. Вокруг каждого электрода, используемого для заземления электрического тока, можно представить воображаемую зону, в которой его эффективность достигает 90 %. Она формируется из всех точек, удалённых от поверхности электрода на расстояние, равное его длине. При расчёте заземление необходимо избегать пересечения этих зон, что позволяет достичь максимального коэффициента полезного действия формируемой системы.

Для подсчётов удобнее всего пользоваться табличными значениями, полученных в результате практического применения формулы.

Система заземления при расположении электродов последовательно
Расстояние между электродами (где L это длинна используемого электрода)	Количество заземляющих элементов в системе	Коэффициент использования
L	5	0.7
L	10	0.6
L	15	0.53
L	20	0.5
2L	5	0.81
2L	10	0.75
2L	15	0.7
2L	20	0.67

Система заземления при размещении электродов в замкнутый контур
Расстояние между электродами (где L это длинна используемого электрода)	Количество заземляющих элементов в системе	Коэффициент использования
L	5	0.65
L	10	0.55
L	15	0.51
L	20	0.45
2L	5	0.75
2L	10	0.69
2L	15	0.66
2L	20	0.63

Сама же формула выглядит следующим образом:

Таким образом, если предварительно вычислить переменную и взять её за константу, то по данной формуле можно вычислить оптимальный набор электродов, необходимый для создания заземляющей конструкции:

При это стоит учитывать, что скорее всего полученное значение будет дробным, поэтому его необходимо будет округлить в большую сторону.

Формула расчёта одиночного заземлителя

Существует ряд факторов, влияющих на окончательный результат расчёта заземляющей конструкции, а именно:

• Используемые материалы (решающие значение имеет вид металла, но немаловажным могут быть и показатели электролита);
• Форма элементов-электродов (влияет незначительно);
• Расстояние между элементами электродами;
• Глубина, на которую погружается монтируемый контур.

Необходимо отметить, что для получения системы, имеющий сопротивление в 4–8 Ом, применяемые металлические элементы должны обладать определёнными минимальными параметрами:

• Плоская балка — 12 мм в ширину, 4 мм в высоту;
• Уголок — 4 мм в высоту
• Шест — диаметр не менее 10 мм;
• Труба — толщина не менее 3.5 мм.

Расчёт защитного заземления можно провести при помощи специализированного программного обеспечения или онлайн-калькуляторов. Но для их правильного использования необходимо знать общую формулу, по которой проводятся вычисления и значение всех переменных. Традиционно в рассматриваемой формуле используются следующие обозначения:

• R — расчётное заземление (Ом);
• L — протяжённость заземляющего элемента-заземлителя (м);
• d — диаметр элемента (м);
• T — заглубление: расстояние между от середины каждого заземляющего элемента до поверхности грунта (м);
• ρ — сопротивление грунта (Ом×м). Смотрите таблицу.
• π — число Пи (3.14)

Расчёт такого типа контура заземления производится по такой формуле:

Измерить все перечисленные значения не составить большой трудности, за исключением разве что параметра ρ. Произвести эту процедуру можно самостоятельно при помощи Омметра, но нужно понимать, что полученные данные могут существенно изменяться при изменении температуры, влажности и других параметров окружающей среды. Поэтому гораздо удобнее будет воспользоваться усреднёнными табличными данными:

Тип грунта	Параметр сопротивление грунта в диапазоне от –5 до –20°С
Песок	5000–11000
Супесь	1100–1500
Влажная глина	550–3000
Каменистая глина	1000–12000
Известняк	3000–12500
Торф	500–1000
Суглинок	1200–3500

Подключение дома к контуру заземления по системе TТ.

Для проведения такого подключения не требуется проводить разделений PEN проводника, фазный провод подключается к шине, изолированной от щита.

Подключается к шине, изолированной от щита совмещенный PEN проводник источника питания и дальше PEN считается просто нулевым проводом. Далее корпус щита подключается к контуру заземления дома.

На схеме видно, что контур заземления дома не имеет с PEN проводником электрической связи и если подключить заземление частного дома таким способом, то это имеет некоторые преимущества, по сравнению с подключением по системе TN-C-S.

К вашему заземлению будут подключены все потребители, в случае отгорания со стороны источника питания PEN проводника, что чревато негативными последствиями. А если ваше заземление связи с PEN проводником иметь не будет, то это гарантирует на корпусе электроприборов в доме — нулевой потенциал.

Бывает, что из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение на нулевом проводнике, достигать которое может от 5 до 40 В. Когда существует связь между защитным проводником и нулем сети, то на корпусах быттехники в доме, тоже может возникать незначительный потенциал.

Должно сработать УЗО, если возникнет такая ситуация, но лучше на него не надеяться и до этой ситуации не доводить.

Можно сделать вывод из приведенных способов подключения контура заземления дома, что система заземления ТТ в частном доме более безопасна, но ее дороговизна является недостатком. Если применяется система ТТ, то должны обязательно устанавливаться защитные устройства, такие как УЗО и реле напряжения.

Выбор конструкции заземления для расчета

   В электрической схеме зданий разного назначения работает большое количество различных видов заземлительных устройств. Среди них для бытовых целей лучше подходят изделия с:

   Последняя конструкция еще не обладает такой широкой известностью, как первые две перечисленные, но вполне может конкурировать с ними, выступать альтернативой.

   Предварительный расчет электрических характеристик каждой модели поможет определиться с наиболее подходящим типом заземления и остановить на нем свой выбор для дальнейшего монтажа, наладки, эксплуатации.

   Кратко на примерах рассмотрим методику их расчета.

Советы

Сухой грунт — плохой проводник электрического тока, поэтому на песчаных почвах чем глубже забиты заземляющие стержни, тем лучше.

Находясь постоянно во влажной почве, конструкция из тонкого металла очень быстро разрушится в результате коррозии и перестанет выполнять возложенные на нее функции. Поэтому, во влажных грунтах, заземляющие стержни должны быть выполнены из достаточно толстых прокатных материалов.

На фото: заземляющий контур здания выполнен из стальной полосы.

Отличным заземлением может послужить водоносная скважина, если обсадочная труба выполнена из металла.

Если крыша дома выполнена из металлочерепицы (профнастила), ее в обязательном порядке заземляют. Подобная конструкция будет прекрасной молниезащитой здания.

Готовый молниеотвод можно получить, заземлив металлическую мачту телевизионной антенны, если таковая имеется.

Расчет заземляющего устройства в режиме онлайн

Ускорить расчетный процесс помогает применение онлайн-калькулятора.

Алгоритм работы:

1. Вычислить удельное сопротивление грунта ρ (1), учитывая его неоднородность. Для этого выбирать состав верхнего и нижнего слоя земли. Калькулятор сам подбирает необходимые значения для ρ1 и ρ2.
2. Указать климатическую зону (коэффициент k1) и ввести остальные параметры. R1 (2) и R2 (3) определяют сопротивление заземлителей — горизонтального и вертикального.
3. Провести расчет R (4) на основании полученных результатов.
4. Ознакомиться с итогом.

Рекомендуется проверить, соответствует ли нормам (ПУЭ 1.7.101) сопротивление заземляющих устройств. Если оно превышает допустимое значение, надо изменить исходные параметры. В частности, уменьшить или увеличить количество вертикальных заземлителей.

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Нужно ли заземление в частном доме

При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.

Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.

Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.

Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.

Нормы для каждого из типов

Для того, чтобы понять, какие нормативные и эксплуатационные показатели должны быть для каждого из типов:

1. Для электрических установок. Проводить измерения сопротивления заземления нужно в непосредственной близости к подстанции. В зависимости от нагрузки, этот показатель может составлять 60, 30 или 15 Ом. Также стоит учитывать естественные заземлители — для них эти величины должны равняться 8, 4 или 2 Ома соответственно. Все три величины зависят от напряжения в сети. 60 и 8 Ом допускаются для однофазной сети в 200 вольт. 30 и 4 Ом — для трехфазной с напряжением 380 вольт. Минимальные значения (15 и 2 Ома) — для 660 вольт. В ходе эксплуатации сопротивление заземляющего контура также не должно падать ниже показателей, описанных в абзаце выше.
2. Для пункта распределения или подстанции. Для установок с напряжением выше 100 киловольт (100 тысяч вольт) проводимость заземления при сдаче сети и при ее эксплуатации также остается неизменной и составляет 0.5 Ома. При этом обязательными требованиями при проверке являются глухой тип заземления и подключенная к нейтральному контуру. Также существуют нормы и для менее мощных установок, в которых напряжение лежит в пределах между 3 и 35 киловольт. В таком случае нужно 250 делить на расчетный ток замыкания в землю — результирующее значение будет необходимым сопротивлением в Омах. Показатель, согласно ПТЭЭП, не должен превышать 10 Ом в любом случае.
3. Для воздушных линий электропередач. Рассчитывается в зависимости от проводимости грунта, на котором стоят опоры ЛЭП:

• для грунта с удельным сопротивлением менее 100 Ом на метр — 10 Ом;
• с удельным сопротивлением 100…500 Ом на метр — 15 Ом;
• с удельным сопротивлением 500…1000 Ом на метр — 20 Ом;
• с удельным сопротивлением 1000…5000 Ом на метр — 30 Ом.

Предлагаем ознакомиться: Что делают из липы древесины

Для ЛЭП с напряжением тока менее 1000 вольт — до 30 Ом (для опор с защитой от попадания молнии). В ином случае сопротивление должно быть 60, 30 или 15 Ом для сетей с напряжением до 660, 380 или 220 вольт соответственно.

Расчет заземляющего устройства

Конструкция контура заземления, виды используемых материалов, ограничены условиями, которые содержатся в документах, к примеру, в ПУЭ, правилах устройства электроустановок.

Заземляться должны все без исключения электроустановки, как на подстанции, так и на предприятии или в быту.

https://www.youtube.com/watch?v=ytadvertiseen-GB

Наиболее распространенной конструкцией заземляющего контура является один или несколько металлических штырей (заземлителей), заглубленных в землю и соединенных между собой сварным соединением. При помощи металлического проводника контур заземления соединяется с заземляемыми устройствами.

Контур заземления

В качестве заземлителей используются неокрашенные стальные или стальные обмедненные материалы, размеры которых не должны быть меньше приведенных ниже:

• Прокат круглый – диаметр не менее 12 мм;
• Уголок – не менее 50х50х4 мм;
• Трубы – диаметром не менее 25 мм с толщиной стенок не менее 4 мм.

Ничем не покрытая сталь имеет высокую коррозионную способность, особенно на границе влажного грунта и воздуха, поэтому определена минимальная толщина стенок металла (4 мм).

Оцинкованный металл хорошо сопротивляется коррозии, но не в случае протекания токов. Даже самый минимальный ток вызовет электрохимический процесс, в результате чего тонкий слой цинка прослужит минимальное время.

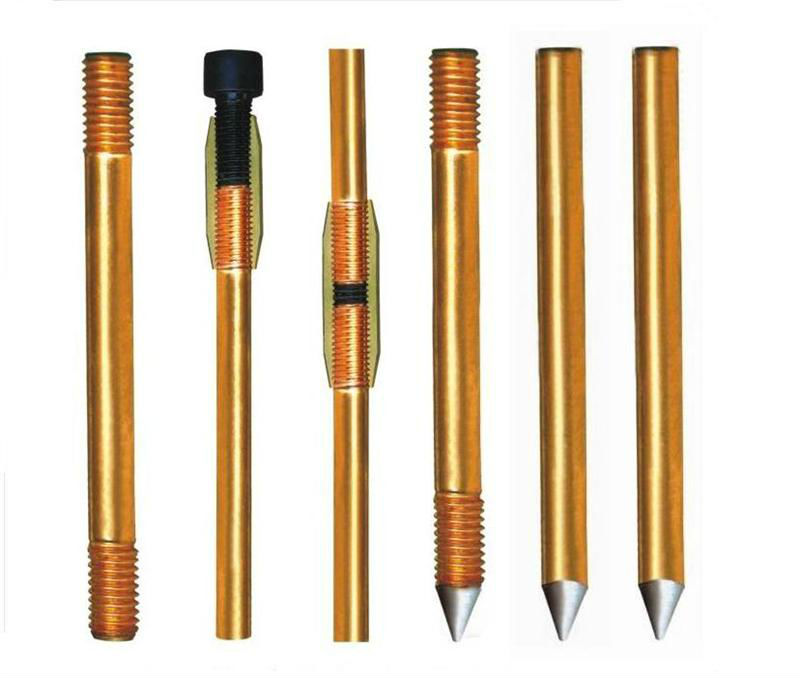

Современные системы заземления выполняются на основе обмедненной стали. Поскольку количество меди для изготовления невысоко, то стоимость готовых материалов ненамного превышает стальные, а срок службы многократно возрастает.

Заземлитель из уголка

Наиболее распространенными конструкциями контуров заземления являются треугольное или рядное размещение электродов. Расстояние между соседними электродами должно составлять 1.2-2 м, а глубина закладки – 2-3 м. Глубина закладки (длина электродов) во многом зависит от характеристик грунта. Чем выше его электрическое сопротивление, тем глубже должны залегать электроды.

Там, где возможно протекание токов высокого значения, к примеру, на подстанции или предприятии с мощным оборудованием, подход к выбору конструкции контура заземления и его расчет имеют очень большое значение для безопасности.

Для того чтобы обезопасить помещения, где постоянно находятся люди, было создано специальное устройство – заземлитель. Это набор проводников, которые предназначены для отвода электрической энергии от приборов к грунту, тем самым исключая поражение током человека. Он состоит из заземлителей (горизонтальных и вертикальных стержней) и заземляющих проводников.

Наш сервис предлагает вам выполнить расчет заземления с помощью удобного онлайн-калькулятора. На основании типа грунта, климатической зоны и видов заземлителей, программа предоставит результат по сопротивлению отдельных стержней, а также общему сопротивлению на растекание. Мы работаем только по последним актуальным данным, в качестве источников использовались:

• правила устройства электроустановок;
• нормы устройства сетей заземления;
• заземляющие устройства электроустановок – Карякин Р. Н.;
• справочник по проектированию электрических сетей и электрооборудования – Барыбина Ю. Г.;
• справочник по электроснабжению промышленных предприятий – Федорова А. А. и Сербиновского Г. В.

Предисловие

Дата введения 2003-01-01

Разработано с учетом требований государственных стандартов, строительных норм и правил, рекомендаций научно-технических советов по рассмотрению проектов глав. Проекты глав рассмотрены рабочими группами Координационного совета по пересмотру ПУЭ.

Подготовлено ОАО «ВНИИЭ».

Согласовано в установленном порядке с Госстроем России, Госгортехнадзором России, РАО «ЕЭС России» (ОАО «ВНИИЭ») и представлено к утверждению Госэнергонадзором Минэнерго России.

Утверждено Министерством энергетики Российской Федерации, приказ от 8 июля 2002 г. № 204.

Глава 1.1 Правил устройства электроустановок шестого издания (ПУЭ 6) с 1 января 2003 г. утрачивает силу.

«Правила устройства электроустановок» (ПУЭ) седьмого издания в связи с длительным сроком переработки выпускаются и вводятся в действие отдельными разделами и главами по мере завершения работ по их пересмотру, согласованию и утверждению.

Требования Правил устройства электроустановок обязательны для всех организаций независимо от форм собственности и организационно-правовых форм, а также для физических лиц, занятых предпринимательской деятельностью без образования юридического лица.

Как правильно рассчитать и смонтировать контур заземления

Чтобы точно рассчитать контур заземления придется попотеть, и немало потратиться. Дело в том, что для его вычисления существуют формулы, содержащие в себе очень много коэффициентов, которые отображают и свойства грунтов и климатические условия характерны вашей зоне проживания и влажности грунтов. И чтобы получить значения этих коэффициентов необходимо провести исследования и сложные анализы, которые стоят немало, но мы сделаем намного проще. Как? Спросите вы. Дело в том, что любой бытовой агрегат имеет свой определенный диапазон сопротивления контура заземления, при котором он нормально функционирует. Вот об этой золотой средине мы с вами и поговорим.

Заземление частного дома: не лишняя ли это забота?

Таким вопросом задаются многие начинающие домохозяева. Наш ответ наверняка вас не удивит: заземление – забота далеко не лишняя. Более того, заземление это необходимость! Попытаемся эту необходимость обосновать, не отсылая вас к нормативным документам и не жонглируя специфическими терминами.

Прежде всего, вероятно, необходимо понятным языком сказать, что же такое заземление.

Такова стандартная структура устанавливаемого в доме заземления

Заземление чаще всего материализовано в виде медного провода Ø10 мм и более или пластины из стали. Эти элементы соединяются с электрощитком, куда подходят кабели от всех розеток, светильников и других потребителей электрической энергии.

Многие из нас знакомы с ситуацией, когда простое касание, например, старого холодильника или электроплитки сопровождается весьма ощутимым ударом тока. Случается это лишь в старых домах, где имеются всего лишь две фазы, а прокладываемый сейчас повсюду защитный провод отсутствует. Током же бьет из-за плохого состояния изоляции электроприборов, что обусловливает появление на их корпусе определенного электрического потенциала (напряжения).

Касаясь рукой такого бытового прибора, вы превращаетесь в своеобразное «заземление», и через ваше тело пробегает ток. При наличии в домашней электропроводке третьего защитного провода ток, обусловленный плохой изоляцией старого холодильника, пойдет именно через этот проводник, поскольку сопротивление провода несравнимо меньше электрического сопротивления вашего тела.

Заземление в частном доме необходимо и для того, чтобы защитить электроприборы. Из школьных учебников мы знаем, что зачастую люди являются носителями статического электричества. Ток при возникающих при этом разрядах бывает минимальным, а напряжение может достигать значительных величин, опасных для нежной электроники, которая в большинстве случаев присутствует в электроприборах.

Одно из проявлений наличия статического заряда в теле человека

При наличии заземления статический заряд, имеющийся как в теле человека, так и в корпусе домашних приборов, без труда отводится в землю.

Так что заземление – забота вовсе не лишняя. Обустраивать его надо обязательно. Однако максимальная эффективность заземления может быть обеспечена лишь тогда, когда оно правильно рассчитано. Именно об этом мы и поведем в продолжении нашей статьи.

Расчет контура и его принципиальная схема

Перед тем как сделать контур заземления для частного дома, обязательно нужно ознакомиться с элементарными расчетами и общей схемой конструкции:

1. Расстояние от того места, где входят в дом электрические кабеля, до устройства АС контура должно составлять не менее 50 метров. Такая дистанция является самым оптимальным вариантом для установки горизонтальных и вертикальных электродов. Также не рекомендуется покрывать поверхность стальных электродов краской или битумными веществами, поскольку это существенно ухудшит электрические характеристики заземления.
2. Для определения размеров и сечения электродов контура заземления мы предлагаем воспользоваться специальной таблицей, в которой указаны различные значения в зависимости от материала. Таблица значительно упростит расчет.
3. Вся конструкция контура собирается из стальных уголков и ленты, которые соединяются между собой дуговой электросваркой. Во время приваривания элементов конструкции заземления необходимо проверять прочность их крепления.

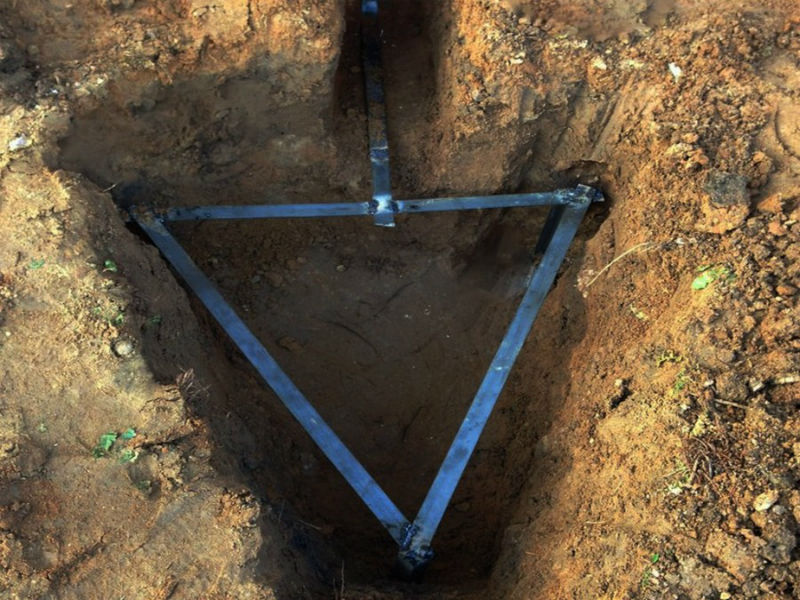

Порядок изготовления и установки в грунт замкнутого контура прост и понятен. Сначала необходимо выкопать ров необходимой глубины (обычно 70-80 см). В том случае, если общая мощность потребления электроэнергии всеми приборами в доме достаточно большая, глубину траншеи лучше увеличить до 1,0-1,2 метра. Конфигурация рва должна напоминать правильный равносторонний треугольник, стороны которого составляют 1 метр. Перед тем, как начать копать ров, лучше разметить его форму на поверхности грунта.

По углам треугольной траншеи забываются, как уже было описано, трубы или уголок. От глубины их погружения будет зависеть сопротивление контура заземления. Желательно, чтобы длина забитых стальных труб составляла не менее 2 метров. При высокой жесткости грунта лучше воспользоваться буром, а не кувалдой. К торчащим концам труб крепятся стальные полосы контактно-дуговой сваркой. На этом сооружение заземления можно считать завершенным. Теперь необходима только проверка контура заземления для определения его сопротивления.

Несколько полезных советов, которые необходимо учесть при монтаже контура заземления своими руками:

1. Концы труб или уголков, которые будут вбиваться в грунт, желательно заострить при помощи болгарки, что позволит облегчить их погружение в землю.
2. Верхние концы уголков после забивания должны выступать над поверхностью дна траншеи на 20-30 см. Это необходимо для их более легкого соединения полосой.
3. Готовый сваренный контур необходимо соединить с шиной заземления внутри дома, используя кабель большого сечения, и надежно зажать клеммы для хорошего контакта.
4. Чтобы в местах сваривания сталь не подвергалась коррозии, их необходимо тщательно зачистить и покрыть влагозащитным веществом (краской, битумом).

Монтаж заземляющего контура необязательно проводить исключительно своими силами. Наоборот: и расчет, и установку произвести значительно проще, проконсультировавшись с электриками, обслуживающими участок. Таким образом, гораздо проще получить дельные советы по составу грунта и особенностям устройства заземления.

Методика расчета

Основным параметром расчета является необходимое значение сопротивления заземления, которое регламентируется нормативными документами, в зависимости от величины напряжения питания, типа электроустановок, условий их использования.

Для начала учитывается тип грунта, и определяется примерная длина электродов заземления, их материал и количество. Далее выполняется расчет, порядок которого следующий:

• Определяется сопротивление растекания тока для одного электрода;
• Рассчитывается количество вертикальных заземлителей с учетом их взаимного расположения.

Формула 1

ρ – удельное эквивалентное сопротивление грунта;

l – длина электрода;

d – диаметр;

t – расстояние от поверхности земли до центра электрода.

d = b·0.95, где b – ширина полки уголка.

Формула 2

• ρ1 и ρ2 – удельные сопротивления слоев грунта;
• Н – толщина верхнего слоя;
• Ψ – сезонный коэффициент.

n = Rз/(К·R), где:

• Rз – допустимое максимальное сопротивление заземляющего устройства;
• К – коэффициент использования.

Коэффициент использования выбирается. в соответствии с выбранным количеством заземлителей, их взаимного расположения и расстояния между ними.

Отношение расстояния между электродами к их длине	Количествоэлектродов	Коэффициент
1	4610	0,66-0,720,58-0,650,52-0,58
2	4610	0,76-0,80,71-0,750,66-0,71
3	4610	0,84-0,860,78-0,820,74-0,78

https://www.youtube.com/watch?v=ytpolicyandsafetyen-GB

Контурное размещение электродов

Отношение расстояния между электродами к их длине	Количествоэлектродов	Коэффициент
1	4610	0,84-0,870,76-0,800,67-0,72
2	4610	0,90-0,920,85-0,880,79-0,83
3	4610	0,93-0,950,90-0,920,85-0,88

Не всегда расчет контура заземления выдает необходимое значение, поэтому, возможно, его потребуется произвести несколько раз, изменяя количество и геометрические размеры заземляющих электродов.

Как рассчитать заземление в частном доме вручную

Как вы уже поняли, основной параметр, который необходимо рассчитать – это общее сопротивление на растекание, т.е. нужно подобрать такую конфигурацию электродов, чтобы сопротивление заземляющего устройства, не превышало нормативное. Согласно положениям правил устройств электроустановок (ПЭУ), необходимо соблюдать определенные максимумы для токов:

• 2 Ом — для 380 вольт;
• 4 Ом — для 220 вольт;
• 8 Ом — для 127 вольт.

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• p_экв – сопротивление грунта, Ом;
• ln — натуральный логарифм;
• π — константа (3,14).

• R_н – нормируемое сопротивление заземляющего устройства (2, 4 или 8 Ом).
• ψ – поправочный климатический коэффициент сопротивления грунта (1,3, 1,45, 1,7, 1,9, в зависимости от зоны).

Используя эти формулы, вы можете рассчитать заземляющее устройство достаточно точно, однако для упрощения расчета некоторые коэффициенты опускаются.

https://www.youtube.com/watch?v=ytpressen-GB

Также очень важно, чтобы при выборе глубины залегания и длины заземляющих стержней, нижний конец проходил ниже уровня промерзания, так как при отрицательных температурах резко возрастает сопротивление грунта, и возникают определенные сложности

Факторы сопротивления заземления

https://www.youtube.com/watch?v=ytcreatorsen-GB

Расчет защитного заземляющего устройства зависит от многих условий, среди которых можно выделить основные, которые используются при дальнейших расчетах:

• Сопротивление грунта;
• Материал электродов;
• Глубина закладки электродов;
• Расположение заземлителей относительно друг друга;
• Погодные условия.

Сам по себе грунт, за несколькими исключениями, обладает низкой электропроводностью. Данная характеристика меняется, в зависимости от содержания влаги, поскольку вода с растворенными в ней солями является хорошим проводником. Таким образом, электрические свойства грунта зависят от количества содержащейся влаги, солевого состава и свойств грунта удерживать в себе влагу.

Структура грунта

Распространенные типы грунта и их характеристики

Тип грунта	Удельное сопротивление ρ, Ом•м
Скала	4000
Суглинок	100
Чернозем	30
Песок	500
Супесь	300
Известняк	2000
Садовая земля	50
Глина	70

Из таблицы видно, что удельное сопротивление может отличаться на несколько порядков. В реальных условиях ситуация осложняется тем, что на разных глубинах тип грунта может быть различным и без четко выраженных границ между слоями.

Материал электродов

Эта часть расчетов наиболее проста, поскольку при изготовлении заземления используется только несколько разновидностей материалов:

• Сталь;
• Медь;
• Обмедненная сталь;
• Оцинкованная сталь.

Наихудшие характеристики имеет ничем не покрытая сталь, поскольку слой коррозии (ржавчина) увеличивает переходное сопротивление на границе электрод-грунт.

Обмедненные электроды

Глубина закладки

От глубины закладки электродов зависят линейная протяженность границы касания электрода и грунта и величина слоя земли, который участвует в цепи протекания тока. Чем больше этот слой, тем меньшее значение сопротивления он будет иметь.

Данная характеристика наименее очевидна и трудна для понимания. Следует знать, что каждый электрод заземления имеет некоторое влияние на соседние, и чем ближе они будут расположены, тем меньше будет их эффективность. Точное обоснование эффекта довольно сложное, просто следует его учитывать при расчетах и строительстве.

Проще объяснить зависимость эффективности от количества электродов. Здесь можно привести аналогию с параллельно соединенными резисторами. Чем их больше, тем меньше суммарное сопротивление.

Расположение заземлителей в один ряд

Погодные условия

Обратите внимание! Для того чтобы минимизировать влияние погодных условий, глубина закладки электродов должна быть ниже максимальной глубины промерзания зимой или доходить до водоносного слоя для исключения пересыхания

Важно! Последующие расчеты необходимо производить для наихудших условий эксплуатации, поскольку во всех иных случаях сопротивление заземления будет снижаться

Важно! Последующие расчеты необходимо производить для наихудших условий эксплуатации, поскольку во всех иных случаях сопротивление заземления будет снижаться

Методика расчета

Расчет делается исходя от того, какое заземление используется. В формуле указывается количество используемых заземлителей, их длину и толщину. Также все зависит и от параметров грунта, который окружает частный дом.

Существует несколько вариантов установки заземлителей. Это такие методы, как:

1. Вертикальный. Делиться на два подвида: тот, что устанавливают у поверхности и тот, что монтируют с заглублением (предпочтительно на 70 см).
2. Горизонтальный. Делиться на два подвида: с установкой по поверхности грунта и в траншее (предпочтительно 50 – 70 см).

Заземление включает в себя горизонтальные и вертикальные стержни, расчет которых осуществляется отдельно. В зависимости от длинны стержня, берется дистанция между ними, т. е. размер а должен быть кратен размеру L. Пример: а = 1xL; а = 2xL.

Формула, по которой делается расчет одиночного вертикального стержня, который не закапывается в почву, выглядит следующим образом:

где:

• p – удельное сопротивление почвы;
• l – длина заземлителя;
• D – диаметр электрода.

Примечание: если заземление имеет угловой профиль с шириной b, то d = 0.95b.

Расчет заземлителя, который монтируют с углублением на 70 см (h = 0,7 м) в землю, производится по следующей формуле:

Горизонтальное заземление у поверхности рассчитывается по формуле:

Примечание: формула предоставлена для прямоугольного и трубного профиля с шириной полки b, для полосы считать d нужно с учетом d= 0.5b.

Расчет электрода, который располагается в траншее 70 см (h = 0,7 м), производится по следующей формуле:

Для полосы шириной b необходимо считать d =0,5 b.

Расчет суммарного сопротивления заземлителя осуществляется следующим образом:

где:

• n – численность вертикальных заземлителей;
• Rв и Rг – сопротивления заземленных элементов;
• nв – коэффициент употребления заземлителей.

Этот коэффициент берется из таблицы:

Методом коэффициента использования можно определить, какое воздействие проявляют друг на друга токи растекания с заземлителей при их разнообразном размещении. Например, если их объединить параллельно, то токи растекания электродов имеют взаимное действие на каждый элемент. Поэтому при минимальной дистанции между элементами, сопротивление заземленного контура будет значительно больше.

Заземление происходит по нескольким схемам расположения электродов. Самой распространенной считается схема в виде треугольника. Но это не обязательная конфигурация электродов. Также их можно разместить в одну линию или последовательно по контуру. Такой вариант удобен в том случае, когда для обустройства системы был выделен небольшой узкий участок на земле.

Дополнительно вы можете проверить результат, воспользовавшись онлайн-калькулятором для расчета заземления!

Заземляющий проводник соединяет с электрическим щитом сам контур конструкции. Ниже приведены схемы:

При проведении расчетов заземления важно обеспечить точность, чтобы не допустить ухудшения электробезопасности. Чтобы не допустить ошибки в расчетах, вы можете воспользоваться специальными программами для расчета заземления в интернете, с помощью которых можно точно и быстро рассчитать нужные значения!. На видео ниже наглядно демонстрируется пример расчетных работ в программе Электрик:

На видео ниже наглядно демонстрируется пример расчетных работ в программе Электрик:

Вот по такой методике производится расчет заземления для частного дома. Надеемся, предоставленные формулы, таблицы и схемы помогли вам самостоятельно справиться с работой!

Наверняка вам будет интересно:

• Схема электрического отопления дома
• Как сделать молниеотвод своими руками
• Что такое система уравнивания потенциалов

Расчет контура заземления онлайн

Мы предлагаем вашему вниманию расчет заземления онлайн калькулятор, который, на наш взгляд, отражает наиболее явно общую картину, дает возможность получить точные расчеты в считанные секунды.

Выбирать тип грунта. Мы предлагаем вам определиться с видом интересующего вас грунта. Это талый или мерзлый вид. Вы ставите курсив в интересующее вас значение.

11 элементов. Далее вашему вниманию будут представлены 11 элементов, которые и в талом, и в мерзлом грунте идентичны. Единственная разница в числовом значении, которое стоит рядом с каждым типом грунта (Ом). Эти значения расчет контура заземления онлайн калькулятор оставляет неизменными.

Выбрать интересующий вид. Вы выбираете только один интересующий вас элемент из 11 представленных. И ставите напротив него курсив. Например, вас интересует торф в мерзлом состоянии грунта. Тогда вы ставите напротив этого фиксированного значения «точку».

Провести расчет. Расчет производится достаточно просто. После введения цифрового значения, вы нажимаете кнопку «Рассчитать». После этого система, используя специальный алгоритм расчета контура заземления, в доли секунд проведет расчет и переведет вас автоматически в следующий раздел.

Готовая таблица расчётов. Здесь вы получите расчет заземления онлайн калькулятор с отчетом. Количество проведения расчетов на одного пользователя на нашем сайте не ограничено.
