Как сделать калитку из профнастила

Оформление ковкой

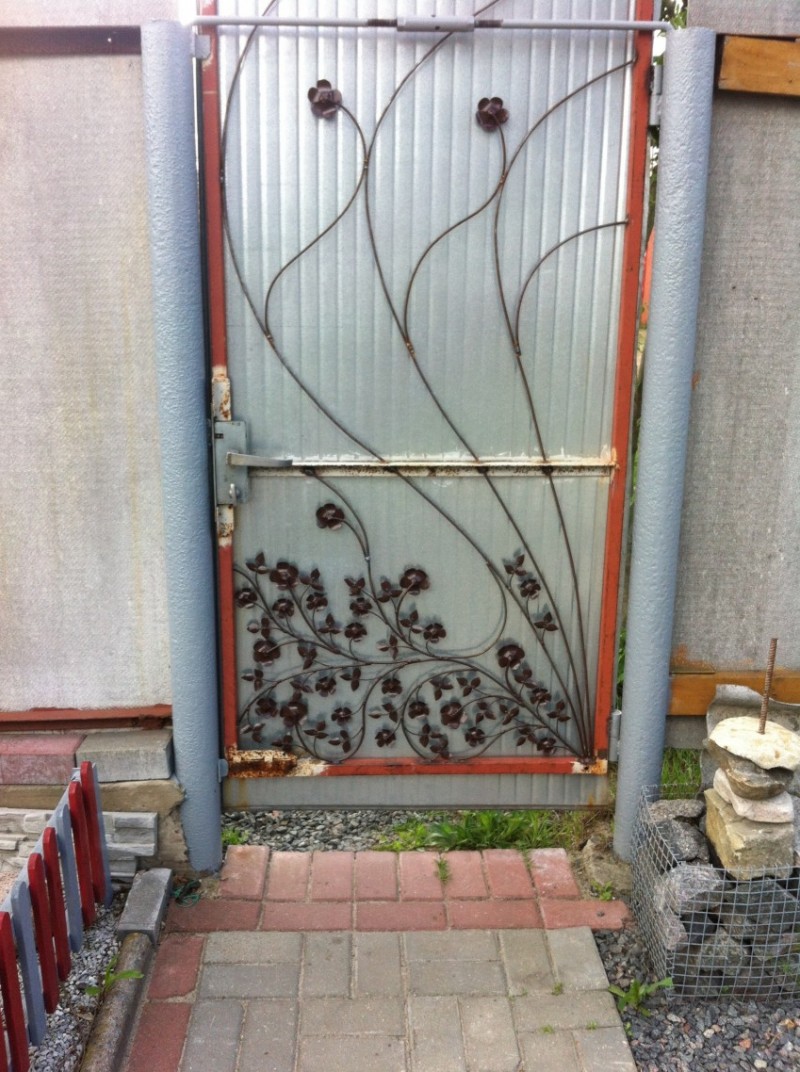

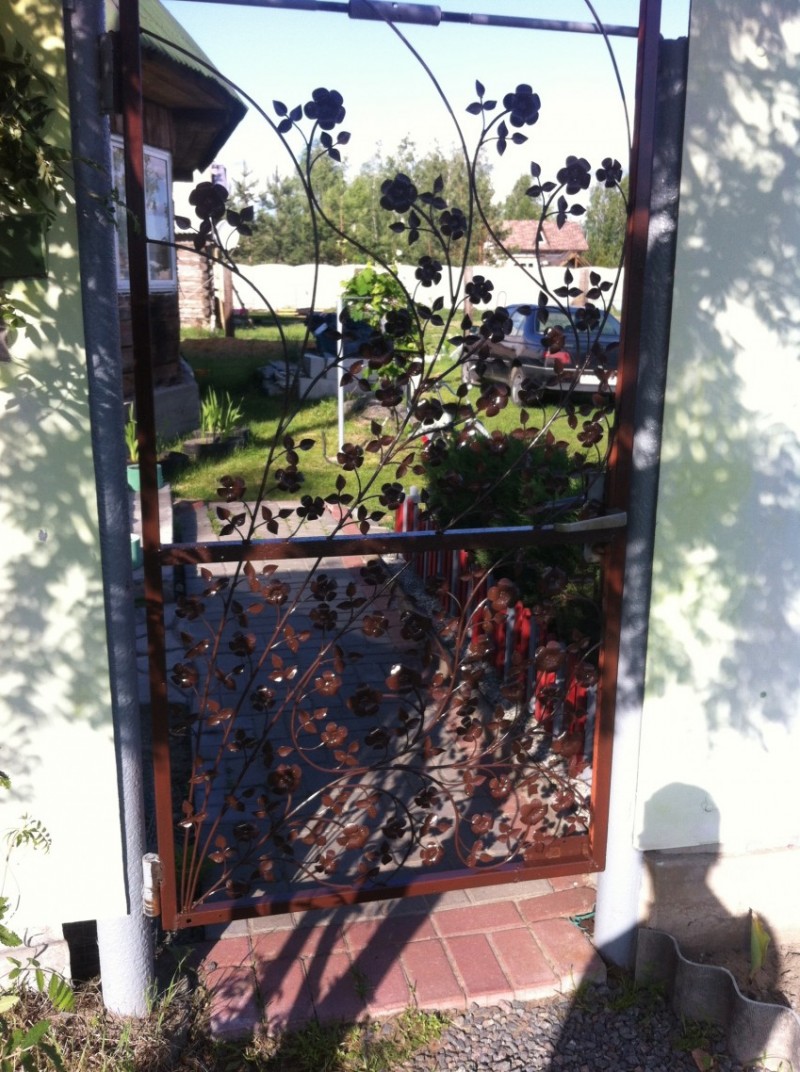

Помогут украсить интерьер загородного участка кованые калитки, излучающие благородство и старину. Чтобы их сделать самостоятельно, придется немного потрудиться.

Кроме того, от вас потребуется дополнительное оборудование – тиски, наковальня, горн, сварочный аппарат, станки для ковки холодного типа.

Вам поможет наша инструкция, как сделать калитку:

  • нарисуйте эскиз конструкции;
  • скуйте все элементы отдельно друг от друга;
  • процедура ковки такая – нагрейте болванку, обожмите, заготовьте, а затем отделайте в окончательном виде;
  • подготовьте фигурные декоративные узоры;
  • соедините профили в каркас прямоугольной формы;
  • приварите базовые элементы к изготовленному каркасу;
  • отшлифуйте все швы;
  • закрепите дверь на навесах точечного типа;
  • зачистите поверхность конструкции, прогрунтуйте и прокрасьте.

Кованый вариант украшения забора станет не только оригинальным завершением строительства на участке, но и прекрасной защитой для дома. Распашные калитки с элементами ковки особенно популярны в комбинации с металлическими каркасами заборов.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка —  материал для эксклюзивного дизайна.

Для любимцев))

Для домов в современном стиле калитки нужны соответственные

Из самых разных материалов… даже из сучков

Древесина и кованные элементы — беспроигрышная комбинация

Главный компонент — фантазия

Трафарет изменяет даже самый простой забор

Сделать пару вырезов в досках… оригинальная деревянная калитка готова!

В гости к сказкам

Велосипед, колеса, лопата — все материалы для изготовления калиток

К забору из евроштакетника

Небольшой фрагмент — кот из фанеры…

Оригинальный дизайн… со стороны двора

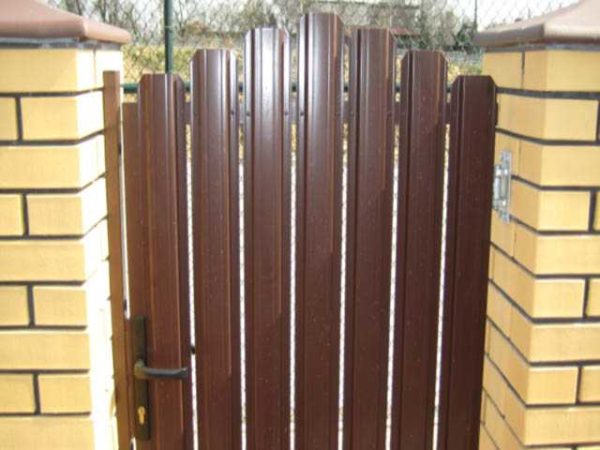

Даже калитка из профнастила может быть оригинальной

Направление запирания

Если получилось изготовить калитку своими руками, то установить на нее замок также не составит сложности. Устройства можно разделить на 2 основных типа по данному признаку.

Защелка на складе

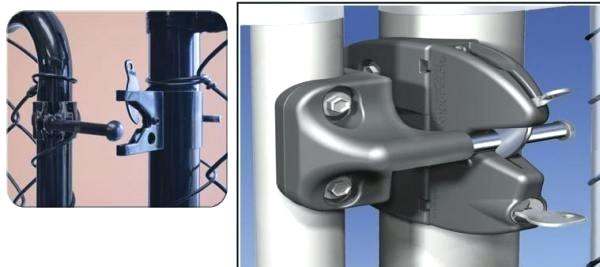

Вертикальные защелки

Эффективная защелка для калитки, обеспечивающая максимально надежный запор системы. В основном этот вид запорного механизма устанавливается на распашные конструкции. Для фиксации дверного полотна в закрытом состоянии применяется ручка со стальным стержнем, который входит в выемку, сделанную в земле.

Вертикальный запор для калитки и ворот

Во врезных створках тоже используются эти шпингалеты, но в миниатюрном размере. Для фиксации сверху и снизу проема калитки устанавливают стальные ответные крепления с отверстием для стержня засова.

Но при установке запора снизу фиксация производится за счет отверстия в грунте, залитого цементной стяжкой. При желании можно установить двухстороннюю защелку на калитке.

Схема изготовления запора для калитки

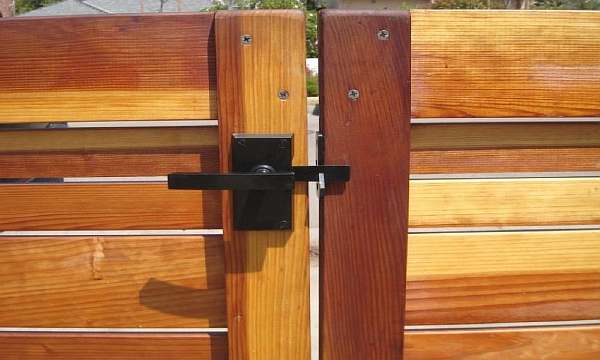

Горизонтальные накладные задвижки

Это самые распространенные запорные механизмы, использующиеся в любых видах ворот и калиток. Принцип работы приблизительно тот же, как и у вертикального способа закрывания. Непосредственно щеколду делают из металлического стержня или пластины, запорного ушка и держателя. К популярным заводским моделям относится запор для калитки НОЭЗ ЗК-230-S (черный, матовый).

На фото изображена створка на даче.

Вариант установки

Особенности монтажа калиток в ограде

Исчисление необходимого количества материалов для строения калитки осуществляется по результатам измерения.

Высота профилированного металлического листа является производственной, а ширина определяется в соответствии с нижней волной ребер жесткости.

Сырье, идущее в расход при изготовлении каркасной конструкции, необходимо зачистить от жира, грязи, ржавчины и пыли, зашкурить, покрыть грунтовкой или специальным составом против коррозии, покрасить.

Когда применялся сварочный аппарат для скрепления металлических элементов, швы необходимо тщательно затереть, иначе они будут некрасиво, неаккуратно выступать, а прокрасить окажется очень сложно.

Опоры делают из различных материалов, но с соблюдением технологии установки.

Деревянные столбы обрабатывают антисептиком, покрывают гидроизоляцией, а при заливке фундамента укладывают дополнительный слой изоляции от влаги.

Если столп из асбестоцемента, нужно производить монтаж ниже уровня промерзания земли, то есть более 1 метра.

Все свободное пространство между опорным сооружением и ямкой или траншеей под него заливают строительным раствором цемента с песком, разведенных водой. Завершающим этапом, после засыхания, отвердевания, снаружи базу присыпают грунтом.

Случается, что невозможно установить дверцу отдельно от ворот. Тогда производят монтаж калитки внутри воротной конструкции.

Первым шагом ставят опоры. Для повышения устойчивости к нагрузке рекомендуется фундамент под столпы делать в связке с основой всего защитного сооружения.

Далее собирают основной каркас для двери. Делают установку навесных петлей на столбах, «скелете»

Важно следить, чтобы не было перепадов, расхождений при монтаже. Для исключения ошибок на данном этапе постройки следует уложить обе базы под обшивку в горизонтальное положение, а на предполагаемых местах крепежа указать отметки

После того, как ворота с дверкой нанизаны на штыри, приступают к обшивке поверхности.

Видео-инструкция по сборке и монтажу калитки в защитном ограждении:

Подготовка деталей для рамы

Пока бетонная смесь в фундаментах опорных столбов набирает необходимую прочность, можно заняться сборкой самой калитки. Перед тем, как сделать калитку из профнастила своими руками, необходимо изготовить раму для нее.

Для рамы берут профильную трубу 40х40 мм или 60х30 мм. Легкую небольшую калитку можно сделать и из трубы 40х20, но тогда для придания раме необходимой жесткости трубу нужно располагать узкой стороной к обшивке из профлиста.

На дно ямы насыпается и тщательно уплотняется слой щебня. Затем в нее строго вертикально, с помощью уровня, устанавливаются столбы, и яма заполняется бетонной смесью. Навешивать на забетонированные трубы ворота и калитки с металлопрофиля можно не раньше, чем через 5-6 дней. Это время необходимо для того, чтобы бетон набрал хотя бы 20-30% своей прочности.

Чтобы не допустить ошибки при подготовке деталей, перед порезкой трубы лучше предварительно нарисовать эскиз или выполнить чертеж калитки из профнастила со всеми необходимыми размерами. Пример такого чертежа приведен ниже.

Подготовленную трубу очищают от ржавчины с помощью металлической щетки и нарезают на заготовки необходимой длины. Для сборки края заготовок обрезают под углом 45°.

Кроме того, для того чтобы изготовить калитку из профнастила необходимо вырезать одну или две поперечины, в зависимости от ее высоты, которые должны вплотную входить между большими сторонами рамы. Это сделает конструкцию более жесткой и впоследствии облегчит установку замка.

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

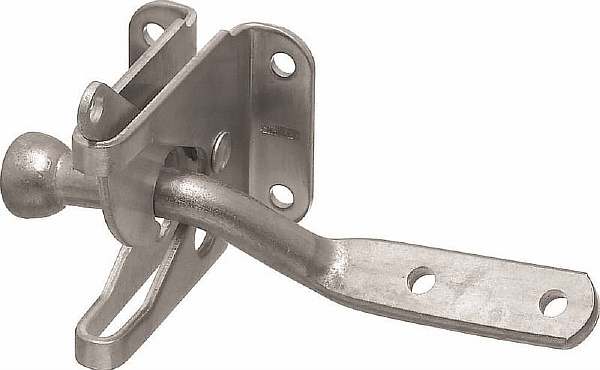

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

Деревянная калитка для дачи пошаговая инструкция с фото

Великолепно смотрится деревянная калитка для дачи – пошаговая инструкция с фото поможет изготовить её легко и быстро. Для конструкции потребуются доски из лиственницы. Именно этот вид древесины предпочтителен, так как он меньше подвержен гниению и отличается декоративным срезом. При желании можно заменить его сосной.

Таким образом, необходимо подготовить:

  • заготовки из лиственницы размером 2000 x 140 x 20 (10 шт.);
  • сосновые доски 2000 х 150 х 50 (2 шт.);
  • петли (2 шт.);
  • металлозубчатые пластины (6 шт.);
  • латунные пластины (4 шт.);
  • латунные саморезы (40 шт.);
  • уголок;
  • щеколду;
  • дверную ручку;
  • грунт;
  • защитное средство;
  • яхтенный лак;
  • стамеску и молоток;
  • ножовку;
  • дрель;
  • шуроповёрт;
  • электролобзик;
  • рубанок;
  • пузырьковый уровень;
  • карандаш и кисточку;
  • шкурку;
  • верёвку.

Желательно заранее набросать схему калитки, чтобы иметь представление об этапах установки.

Изготавливается калитка так:

Из сосновых заготовок сделать боковины. На них крепятся петли.

Выровнять элементы по вертикали с помощью уровня.

Опорные доски прикрепить к бетонным столбам.

Обработать древесину несколькими слоями антисептика и защитного состава, покрыть яхтенным лаком.

Установить опорную планку, применив саморезы.

Собрать раму, скрепив углы латунными планками и саморезами.

Укрепить конструкцию с помощью металлозубчатых пластин, которые вдавливаются в дерево и прибиваются.

Такая пластина сделает калитку надёжной и долговечной.

Подогнать петли для калитки.

Монтировать петли на опорную планку.

Вставить раму в проём, чтобы проверить соответствие размера.

Из доски сделать подкос, который придаст конструкции жёсткости.

Прикрепить подкос к раме с помощью пластин.

В результате получается прочная рама для калитки.

Зафиксировать раму к петлям, обшить ее досками. Первая заготовка устанавливается к опоре, которая выставляется по уровню.

На каждую доску обшивки приходится по 2 самореза, на угловые – по 3.

Нашить все доски.

Отверстия для саморезов просверлить заранее и отзенковать так, чтобы шляпки немного утопали в материале.

Монтировать ручку. Для удобства работы советуем пока не закреплять вторую с края доску – через проем легко доставать до обеих сторон калитки.

С помощью карандаша и верёвки, образующих циркуль, прочертить окружности в верхней части конструкции.

По полученным линиям сделать срезы электролобзиком, обработать спилы так же, как и заготовки, только завершить не одним, а двумя слоями лака.

Установить латунный уголок, который не позволит петлям выровняться.

Закрепить саморезом фиксатор из резины.

Такая пошаговая инструкция с фото деревянную калитку для дачи поможет сделать без особых трудностей.

Виды конструкций

Рассмотрим отличия в системах фиксации, открывания.

Пользователи часто интересуются:

  • Забор из деревьев и кустарников
  • Деревянные решетчатые заборы

Распашная

Универсальный тип, удобный в использовании. Прочная защита усадьбы от злоумышленников. Обойдется недорого.

Эта система реже подвержена поломкам, чем любая автоматизированная конструкция. Состоит из опор, на которые крепятся петли, а к ним дверцы калитки, ворот. Так как все детали закрыты, взломать такую конструкцию сложно.

Фото: резная калитка в деревенском стиле

Для продления срока службы распашной створки допускается установка специальной трубы-стяжки, которую приваривают к стойкам.

Если внутреннее открытие невозможно, петли нужно выбирать противовзломные, ставить на входе домофон с камерой наблюдения.

Отделка распашной калитки выполняется профлистом, сварным решетчатым каркасом с коваными элементами, резьбленным штакетником, деревянными панелями.

Единственный минус этой системы ‒ при открывании и закрывании створки занимают много свободного пространства.

Секционная

На видео ниже пример такой калитки.

Сложная конструкция. Для качественной установки часто приходится обращаться к специалистам. Система полностью автоматизирована, работает на электрических приводах, контролируется пультом дистанционного управления. Хороший вариант для участков с небольшой площадью.

Важные преимущества секционных систем:

  • плотно закрывают любые проемы;
  • отличная защита от взлома;
  • экономия свободного пространства;
  • обладают хорошей тепло-, звукоизоляцией.

В продаже есть и более упрощенные конструкции, которые работают на пружинном механизме. По качеству защиты они не уступают автоматизированным и стоят дешевле.

Для обшивки применяют панорамные полотна или сэндвич-панели любых оттенков.

Откатная

Пользуется повышенным спросом среди жителей частного сектора. Второе ее название ‒ консольная или раздвижная.

Принцип работы заключается в плавном движении по направляющей планке створок в левую или правую сторону.

Фото: распашные ворота из дерева на сарае

В открытом виде такие устройства не занимают много места. При оснащении автоматикой могут контролироваться дистанционно, с пульта управления.

Откатная система изготавливается и в домашних условиях

Для этого важно правильно собрать каркас, закладные элементы. В остальном процессы похожи с созданием распашной системы

Для отделки подойдут любые виды материалов, в том числе и дерево.

Рельсовая

Относится к откатным системам. Конструкция дополнена роликами и вмонтированными в грунт рельсами, за счет которых и движутся створки. Роликами оснащается и верхняя часть столбов, чтобы ворота с калиткой фиксировались горизонтально.

Важная особенность рельсовой системы ‒ обязательное наличие прочного фундамента. Она долговечная, ударопрочная, занимает мало места.

Фото: откатные ворота с рельсовыми направляющими

Калитка из деревянного массива

Дерево один из распространенных видов строительного материала, который используют для разного рода строительных работ.

Натуральный массив отлично поддаётся любой механической обработке и деформации, позволяет добавить частичку роскоши в ландшафтный дизайн приусадебной территории.

Изделие получается с глубокой текстурой, которая наполнена множеством оттенков.

Для изготовления конструкции понадобятся следующие материалы и инструменты:

  • 12 шт. обработанных досок из массива лиственницы или сосны. Размер деталей должен составлять 2000 Х 150 Х 30;
  • 2 шт. металлические петли навесного плана;
  • 1 шт. дверная ручка;
  • 6 шт. металлических пластин;
  • 4 шт. пластин из латуни;
  • 1 шт. металлический уголок;
  • 45 шт. саморезов;
  • шуруповерт;
  • грунтовка для дерева;
  • защитный лак;
  • кисточка;
  • защитная пропитка;
  • молоток;
  • стамеска;
  • рубанок;
  • электрическая дрель;
  • рулетка.

Приступаем к рабочему процессу. Он включает в себя следующие пункты:

9 шт. деревянных досок укладываем на горизонтальной поверхности.

Далее приступаем к фиксации деревянного полотна. Для этого 3 оставшиеся доски прибиваем в виде зигзага. Этот способ будет крепко удерживать детали в процессе эксплуатации.

Теперь переворачиваем деревянное изделие на лицевую сторону. Приступаем к фиксации дверной ручки. Деталь размещаем на удобном расстоянии. Далее переворачиваем калитку и крепим навесные петли.

Этот метод производства чаще всего используют при строительстве калитки с воротами своими руками. В некоторых случаях этот способ применяют для сооружения отдельных секций.

Сварка рамы калитки

Соединяют заготовки между собой с помощью сварки. Чтобы рама при этом не деформировалась, перед тем, как сделать калитку из профлиста, заготовки нужно из профильной трубы закрепить в самодельном кондукторе.

Изготовить его очень просто:

  1. Берется лист ОSВ толщиной не меньше 10 мм или лист толстой фанеры.
  2. Из него вырезается полотно, ширина и высота которого должны быть минимум на 50 мм больше, чем планируемые размеры калитки.
  3. Подготавливаются струбцины, которые будут удерживать элементы рамы, прижимая металлические профили к поверхности листа. Струбцин должно быть в два раза больше, чем сварных швов.

Перед тем, как сварить калитку из профнастила, тщательно проверяются все углы и замеряются диагонали рамы. Между верхней и нижней перемычками рамы калитки устанавливаются одна или две поперечины. Затем устанавливаются струбцины, которые должны находиться на небольшом расстоянии от места сварки.

После фиксации всех элементов каркаса на кондукторе, необходимо еще раз проверить углы и параллельность противоположных сторон рамы. Затем можно приступать к сварке. При этом струбцины нельзя снимать до тех пор, пока швы полностью не остынут — иначе температурные напряжения в металле могут деформировать и даже разрушить металл. После окончания сварки все стыки зачищают.

Благодаря подобной технологии сварки калитка из профлиста своими руками может быть изготовлена даже совсем новичком. При этом даже если у вас есть некоторый опыт сварочных работ, не рекомендую пренебрегать фиксацией заготовки. Помните, что изготовление новой рамы после случайной порчи старой займет больше времени и будет стоить дороже, чем изготовление простейшего кондуктора.

На небольших дачных участках часто устанавливают ворота с калиткой из профнастила. Все операции по сборке рамы калитки, встроенной в полотно ворот, выполняются так же, как и описанные выше. Изменению подвергается конструкция ворот, в которых должен быть предусмотрен проем для установки. Кроме того, необходимость встраивать калитку накладывает определенные ограничения на ее высоту.

Изготовление металлических ворот на подвеске своими руками

Въездные ворота на подворье, несмотря на прочность и жесткость их конструкции, со временем, как правило, «оседают», перекашиваются, Иногда на их стойках даже разрушается верхняя петля-шарнир. Особенно подвержены деформации деревянные конструкции и створки Широких ворот. Разгрузить петли и створки от нагрузок, приводящих к деформации, поможет дополнительное подвешивание незакрепленной стороны створки.

Как видно на фото, конструкция подвески для ворот из металла, устанавливаемых своими руками, достаточно проста:

Она почти не отличается от аналогичного способа укрепления ворот в стиле ранчо. Состоит она из металлического прутка 08—10 мм, соединенного одним концом с неподвешенной стороной створки, а другим — с удлиненной стойкой ворот.

Удлинитель из отрезка трубы (уголков, деревянного бруса или других материалов) прочно скреплен с верхним концом стойки ворот сваркой или иным способом. На верхнем конце удлинителя закреплен металлический штырь 016—20 мм соответствующей длины, Который является шарнирным элементом подвески. На штырь свободно надевается поворотная петля из листового металла толщиной 4-5 мм. Тяга из прутка одним концом соединяется с поворотной петлей, а другим (с резьбой) — с неподвижной скобой, закрепленной на углу створки ворот.

Необходимое натяжение, поддерживающее свободную сторону створки и разгружающее верхнюю петлю-шарнир, осуществляется байкой. Декоративный колпак при установке металлических ворот на подвеске своими руками можно выполнить из дерева, оцинкованного железа или других материалов.

Ниже вы узнаете, как сделать раздвижные ворота для дачи.

Установка фурнитуры на калитки из металлопрофиля

После сборки рамы калитки, но до зашивки каркаса металлопрофилем, к калитке привариваются петли и пластины для установки замка и ручки, если это необходимо.

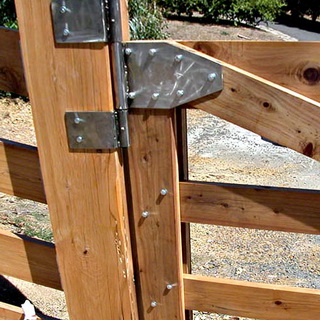

Петли для калитки из профнастила устанавливают навстречу друг другу и прихватывают сварными швами длиной 1-2 см. Петли ставятся так для того, чтобы полотно нельзя было снять после окончательной установки. При такой установке калитку можно только срезать болгаркой. Крепят петли на расстоянии 25-30 см от верхнего и нижнего краев полотна.

Выбирая замок на калитку из профнастила, нужно обязательно обращать внимание на оговоренные производителем в паспорте условия его эксплуатации. Замок должен быть предназначен для наружной установки

При выборе сердцевины замка предпочтение нужно отдавать тем, которые изнутри открываются без ключа. Это избавит вас от проблем, если зимой в замке замерзнет вода.

При открывании полотна внутрь замок может как врезным, так и накладным. Если калитка открывается наружу, на ней ставится только врезной замок. Замок и ручка для калитки из профнастила обычно устанавливаются на высоте приблизительно 90 см.

Из врезных замков наиболее удобны специальные узкопрофильные замки, предназначенные для установки в профильные трубы. Сам принцип их монтажа частично защищает их от влаги и пыли, что повышает их срок службы.

Перед тем, как врезать замок в калитку из профнастила, необходимо разметить место его установки: прямоугольную прорезь для тела и окружности для сердечника. Кроме того, лучше сразу же наметить места крепления ручки. Далее процесс установки достаточно прост:

  1. С помощью болгарки делаются прорези вдоль длинных сторон.
  2. Вдоль коротких сторон с помощью дрели высверливаются отверстия как можно ближе друг к другу. Сверлить необходимо не по самой полосе разметки, а немного внутри прямоугольника.
  3. Чтобы установить врезной замок в калитку из профнастила до нужной формы отверстие доводится с помощью напильника.
  4. Круглые отверстия для сердечника выпиливаются с помощью борфрезы по металлу. В случае ее отсутствия также можно использовать сверление по контуру и доводку напильником.
  5. Сверлятся отверстия для монтажных винтов.
  6. Место вокруг замка очищается от ржавчины, грунтуется и красится.
  7. Выполняется установка замка на калитку из профнастила, но без накладок — они монтируются уже после зашивки рамы.

На этом установка замка в раму завершена. Однако, так как поставить замок на калитку из профнастила — это только половина дела, на этом работа не заканчивается. Необходимо выполнить монтаж ответной части в опорный столб. Этот этап выполняется уже после монтажа калитки на столбы.

Дополнительно может устанавливаться запор или защелка на калитку из профнастила. Такие решения имеют смысл как с точки зрения повышения безопасности, так и для удобства — особенно, если калиткой часто пользуются. В этом случае проще закрывать ее на защелку, чем каждый раз возиться с замком. Также можно сразу приобрести замок с защелкой, и не устанавливать ее отдельно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
