Печь с водяным отоплением

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

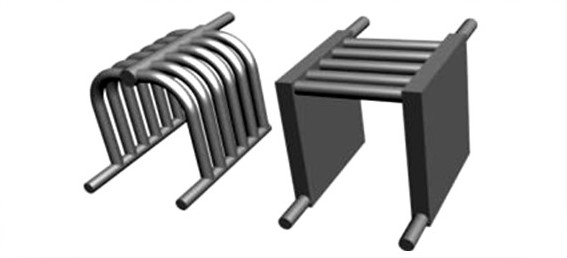

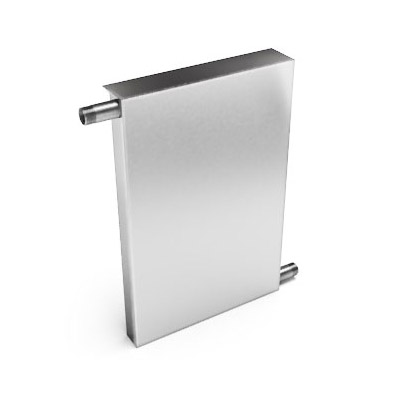

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

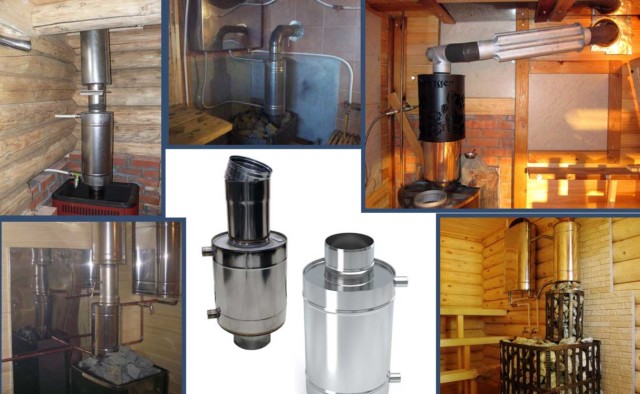

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

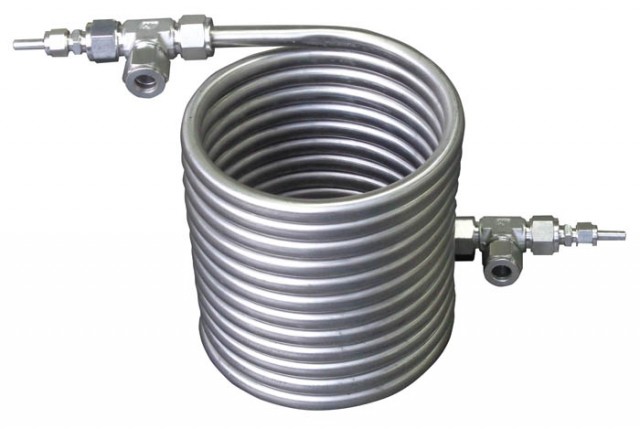

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Рекомендуем прочитать:

Как сделать обмазочную гидроизоляцию пола в доме перед стяжкой?

Все о загородной жизни и недвижимости
Куда расширяется Москва? И чем это грозит дачникам? 294265
Сможет ли ЦКАД разгрузить подмосковные шоссе? 163312
Какие станции метро будут построены в Подмосковье? 155012
Какие районы Подмосковья самые чистые и грязные по экологии? 140065
Лучшие коттеджные поселки Подмосковья 106846
Где лучше жить в Подмосковье? Рейтинг районов 82935
Сколько стоит подключить дом и участок к коммуникациям? 79441

Сколько соток земли нужно для строительства дома? 72106
Районы Новой Москвы. В чем их достоинства и недостатки? 68760
Как посчитать сотки земли? 65390
Строительные нормы и правила застройки земельных участков 64414
Какие есть выставки готовых домов в Москве и Подмосковье? 62492
Какие дома сейчас продаются в Московской области? 60956
Что такое земельные участки без подряда? 58012
Какие есть ограничения на строительство вблизи рек и водоемов? 55623
Считаются ли цоколь и подвал этажами? 51221
Какие налоги нужно платить за дом, гараж, баню и другие постройки? 51086
Какое отопление дома выгоднее: газовое или электрическое? 48237
Выгодно ли строить дом на продажу? 44774
Лучшие места для рыбалки в Подмосковье 43577
Обустройство участка с нуля. С чего начать? 43110
Подводные камни при покупке дома

На что нужно обратить внимание? 42219
Как правильно торговаться за дом? 42096
Можно ли выйти из СНТ? 42017
Где скоро будет газ? План газификации поселков Подмосковья 37860
Жизнь в коттеджном поселке. Плюсы и минусы 37039
Нужно ли получать разрешение на строительство дома на своем участке? 34080
Самые большие и дорогие коттеджи в России 33652
Сколько стоит построить свой дом? 32879

Стоит ли покупать дом в СНТ для постоянного проживания? 32261

Из чего лучше всего построить дом для ПМЖ? 31142

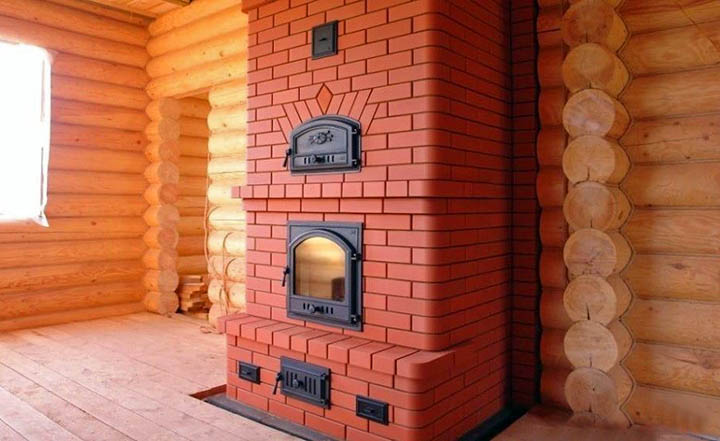

Чем хороши кирпичные печи?

Старые добрые печи по-прежнему популярны в частном секторе и не сдают свои позиции. Что интересно: многие владельцы домов отказываются от современных отопительных устройств в пользу этих очень объемных конструкций, и неспроста. Печи из кирпича имеют массу достоинств:

• Они полностью автономны и энергонезависимы, без тепла дом не останется в любом случае, даже если отключат электричество;
• Печи имеют высокий КПД, хорошо прогреваются и долго сохраняют тепло;
• Они легки в эксплуатации, есть возможность красивой отделки изразцами;
• Если в печной конструкции предусмотрена варочная поверхность, то на ней можно готовить еду: варить, тушить и печь;
• Наличие печного тепла создает более комфортную обстановку в доме;
• Печное тепло не пересушит и не перегреет воздух помещения;
• При желании, в печную кладку можно вмонтировать емкость для воды, горячую воду из которой также можно использовать как на отопление, так и на различные хозяйственные нужды;
• Печная конструкция легко ремонтируется путем замены пришедших в негодность кирпичей на новые.

Но и недостатков у печного отопления немало:

• Печь долго растапливается и также долго набирает тепло;
• Все обслуживание будет происходить исключительно вручную;
• Строить печную конструкцию и перекладывать ее, если потребуется ремонт, сможет только специалист, которых уже немного, да и работа их стоит дорого;
• Изготовление такой конструкции выполняется только из высококачественного дорогого кирпича;
• Даже самая маленькая печная конструкция займет довольно большой объем в доме;
• Любая печь из кирпича имеет большой вес и требует изготовления фундамента под нее;
• Наличие печного отопления создает риски возгорания дома;
• Резкий нагрев топки может привести к возникновению трещин на кирпичах и дорогостоящему ремонту.

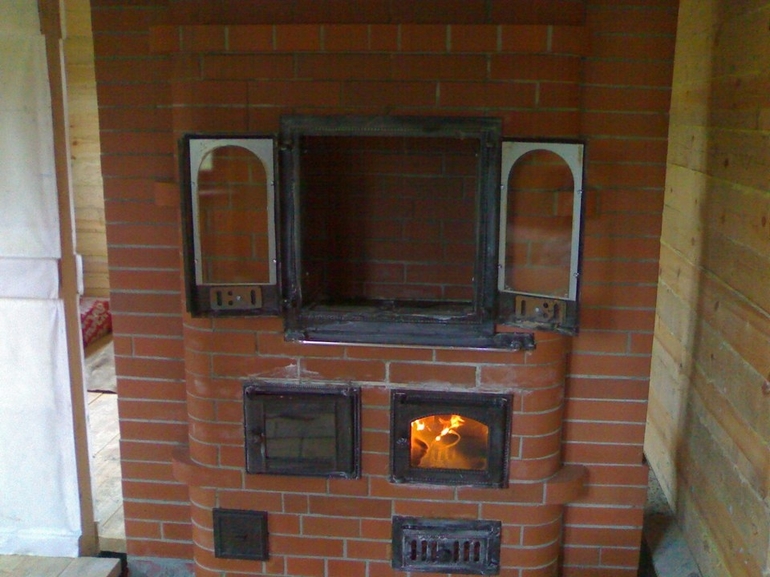

Самодельная кирпичная печь с водяным котлом

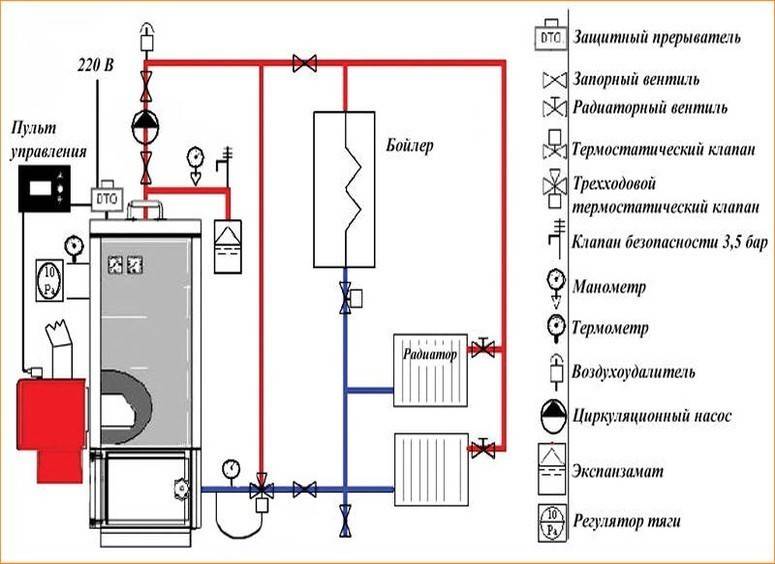

В связи с тем, что сейчас за пределами города строятся большие дома и в них обычное печное отопление нерентабельно, достаточно широкое распространение получило твердотопливное водяное отопление от кирпичной печи.

Такое оборудование имеет два назначения: на нем можно готовить пищу и обогревать помещения. Для этого отопительно-варочная кирпичная печь с водяным отоплением оборудуется нижним обогревом, а в топливник ее плиты монтируется обогревательный котел.

Плюсом такого метода отопления является то, что даже в сильный холод достаточно двух топок печи.

Водяное отопление от печки прогревает постройку между топками, когда батареи, остывая, отдают теплоту в течение 5-6 часов. Обустраивать такие печи с водяным отоплением своими руками очень выгодно: их КПД достигает от 80 до 85%.

Общие положения

Проектная документация печей с котлами водяного отопления не содержит сопровождения сантехнических работ (прокладку трубопроводов, месторасположения радиаторов, и т.п.). Сварочные и сантехнические работы должны производиться квалифицированными специалистами.
В проектах содержатся внешние виды котлов и их схемы с размерами. Если подсоединение трубопроводов к котлу на внешнем виде не изображено, то подсоединяться они могут с одной из 2-3 стенок печи, в зависимости от планировки помещения.
Площадь отапливаемого помещения в проектах указана приблизительно. Кроме вместимости котла она зависит от всего объема теплоносителя, вмещаемой всей системой ЦО и режима работы топливника печи.
Установка печи с котлом водяного отопления выполняется на бетонный фундамент, с его изоляцией двумя слоями толя или рубероида.

Печи для отопления загородных домов и коттеджей.

Какую печку выбрать

Каждый тип печей-котлов уместен при решении определённых задач.

При отоплении подсобных помещений или теплиц городить многотонную махину из кирпича нет необходимости. Большинство потребителей в этом случае выбирает простейший котёл.

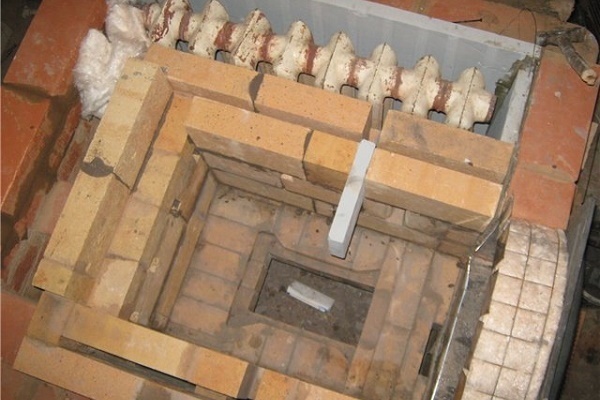

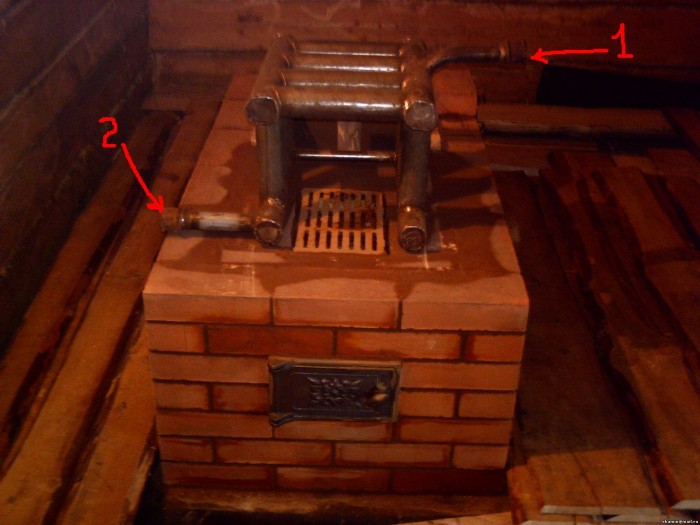

Фото 1. Процесс постройки отопительной печи с котлом. В топливник монтируется теплообменник, изготовленный из труб.

Если в доме уже есть исправная кирпичная печь-голландка, в её топливник можно вставить теплообменник, сваренный из труб или листов металла. Для этого придётся достать дверцу, расширить зев топливной камеры, вставить теплообменник и собрать все на место.

При возведении новой печи оптимальной считается схема котла Кузнецова. Высокий КПД отопления достигается за счёт установки теплообменника в горячем колпаке, где температура выше. Дрова в топливнике печи сгорают в оптимальном режиме, и горячие газы нагревают колпак печки с теплообменником. Температура повышается постепенно и держится без дополнительных протопок длительное время.

Печи — котлы

Компактные размеры печи – котла и высокая эффективность достигается за счет использования П-образного котла. Такая форма его конструкции позволяет распределить весь объем воды в нем вокруг горящего топлива с трех сторон.

№217 ПОВ – 2500 с котлом ЦО

Предназначена для приготовления пищи и отопления 1-2-х этажного дома или коттеджа суммарной площадью 85±12 кв.м. при высоте потолка не менее 2,5 м. Конструкция котла имеет П-образную форму, которая обеспечивает экономичность и долговечность топливника (три стенки котла являются стенками топливника). Объем котла 75 л. Размеры печи в плане (1020х1150) мм. Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой левой стенках печи. Размеры топливника печи- (640х260)мм. Количество кирпича — 650 шт. Объем проекта — 34 страницы формата А4. Стоимость проекта — 1600 р. переключить на зеркальное отображение

Варианты конструкций кирпичных печей с отопительным контуром

Вариант печи с водяным контуром, которую устанавливают в доме, выбирают, учитывая ряд условий. К ним относятся:

• наличие другой ОС;
• площадь помещения;
• сезон проживания.

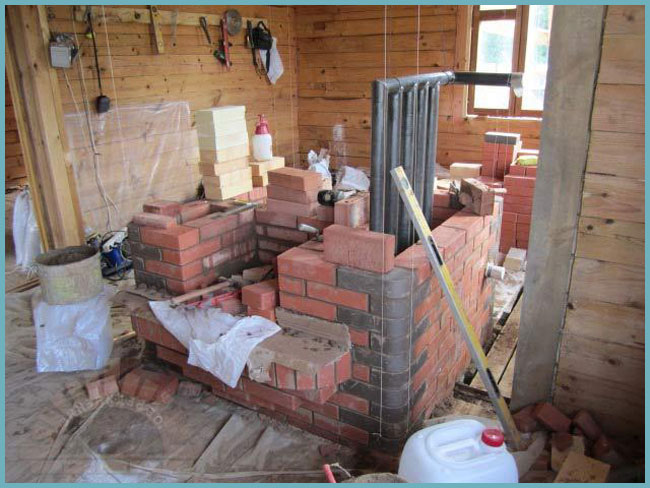

Фото 1. Постройка кирпичной печи с водяным контуром. Внутрь монтируется теплообменник, изготовленный из труб.

Если в доме уже установлена отопительная система (ОС), необходимо интегрировать печной вариант в качестве альтернативного с сохранением существующей разводки коммуникаций. Площадь помещения напрямую влияет на эффективность обогрева, поэтому имеет смысл задуматься о печи, способной хорошо держать тепло, а также позаботиться о разводке, доставляющей его в отдалённые участки здания. Сезон проживания позволяет понять, делать конструкцию с расчётом на круглый год или только на холодное время.

В топочной камере кирпичной печи устанавливается важная часть всей системы — теплообменник. Он может иметь разную конструкцию. Существующие схемы и чертежи предлагают несколько распространённых вариантов — из труб, листовой стали и батареи.

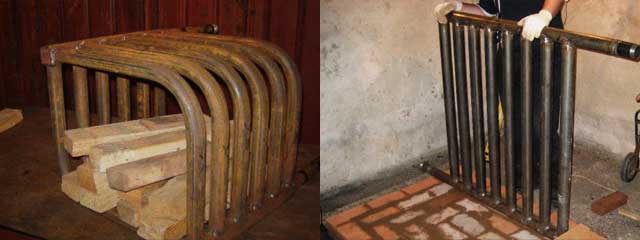

Теплообменник из труб

Основой первого варианта служат металлические трубы, сваренные в прямоугольную конструкцию. Обычно она имеет меньшие размеры, чем топочная камера кирпичной печи и устанавливается в неё на некотором расстоянии от стенок. Это необходимо для расширения металла при нагревании. Сама форма трубок теплообменника диаметром до 50 мм позволяет хорошо прогревать протекающую через них воду. Ключевой особенностью этого варианта является то, что при выходе из строя какой-то из трубок, её легко заменить.

Теплообменник из листов стали

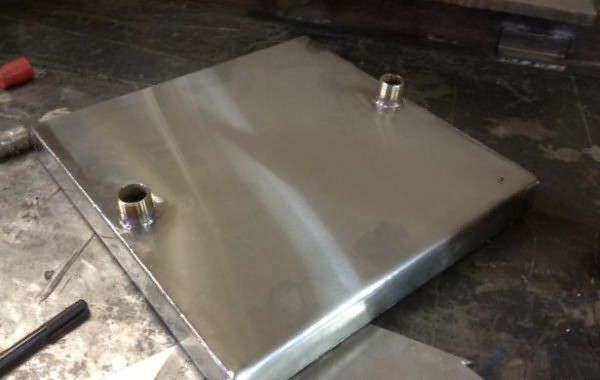

В теплообменнике из листовой стали вместо труб используются заполняемые водой камеры.

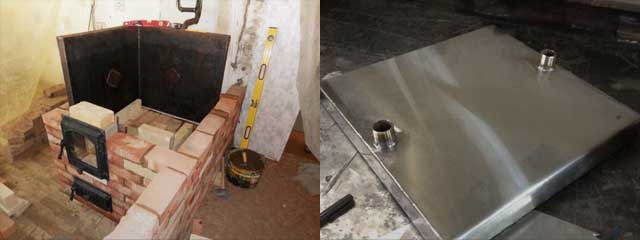

Фото 2. Теплообменник для кирпичной печи, изготовленный из листов стали. С двух сторон устанавливаются трубы для горячей и холодной воды.

В отличие от варианта из труб, площадь листового резервуара больше, а значит и передача тепла протекающей через него жидкости выше, но срок службы более короткий. При этом в обоих вариантах при близких габаритах 36х40х80 см обязательно используются ещё две трубы: на выход горячей воды сверху и на вход обратки снизу.

Водяная рубашка из батареи

Есть ещё один вариант — теплообменник из старой батареи. Несколько чугунных секций вполне способны обеспечить подачу тепла в отопительную систему. Плюс такого подхода — отсутствие затрат на изготовление и материалы.

Однако минус — большие размеры секций, которые придётся размещать не в топочной камере, а в отдельном отсеке кирпичной печи. К нему тепло поступает по отдельному каналу в кладке. Учитывая толщину стенки батареи (около 3 мм), отсутствие прямого контакта с огнём не лучшим образом повлияет на КПД. Да и большой вес потребует прочного фундамента.

Фото 3. Теплообменник для кирпичной печи, изготовленный из старой чугунной батареи. Конструкция устанавливается не в топочной камере.

Требования при монтаже

Толщина слоя воды в теплообменнике должна превышать 4 см, так как при меньшей толщине вода будет закипать.

Стенки змеевика должны быть не менее 5 мм, а в случае использования угля — еще толще. Несоблюдение толщины может привести к прогоранию стенок.

Процесс строительства печи

Теплообменник ни в коем случае не должен быть смонтирован вплотную к стене топки. Оставьте не менее 2 см. Это пространство необходимо при тепловом расширении змеевика.

Особое внимание необходимо уделить пожаробезопасности системы. Между печью и деревянными перегородками непременно должны оставаться воздушные прослойки, так как именно перегрев деревянных конструкций является первой причиной возгораний

Лучше всего выполнить облицовку кирпичом или другими огнеупорными материалами.

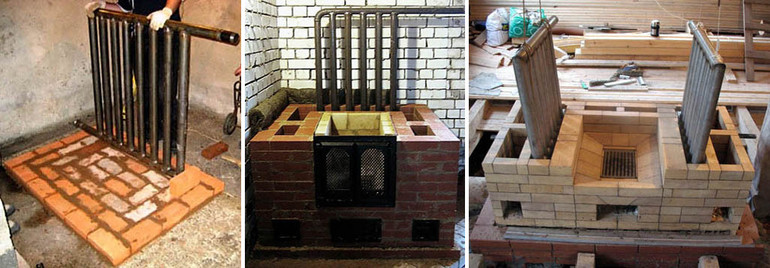

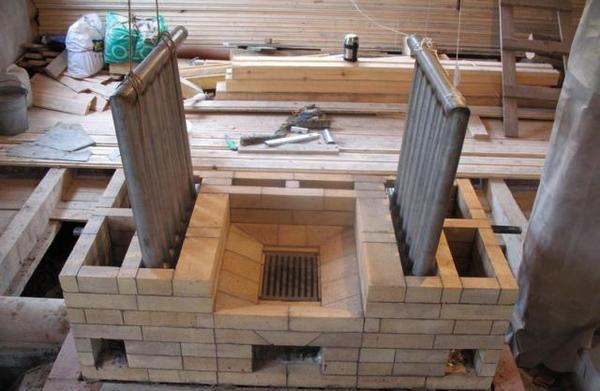

Кладка кирпичей для печи с водяным котлом

Кладка кирпичей для печи с водяным котлом выполняется следующим образом:

1. Закладывается фундамент из бетона с армированием.
2.  Для кладки используется глиняно-песчаный раствор. Лучше всего замочить глину и песок на ночь. Комки глины и песка растираются. На следующий день оба компонента смешиваются в соотношении: 1 порция глины на две порции песка.
3.  Поверх фундамента укладывается слой гидроизоляции в виде рубероида.
4.  Распределяется слой раствора равномерно и по уровню поверх гидроизоляции, после чего можно приступать к укладке первого слоя кирпича.
5.  Первым формируется контур поддувала и устанавливается для него дверца. Далее поверх выложенных нескольких слоев кирпичной кладки размещается решетка разделяющая топку и поддувало, в котором будет скапливаться зола.
6.  При формировании топки учитывается размер водяного котла с обязательными зазорами между его внешними стенками и кирпичной кладкой по периметру топки. По контуру первого ряда кирпичей в топке формируется бортик для установки уголка. Именно на уголки будет закрепляться котел. В боковых стенках топки обязательно оставляются проемы для вывода труб обратки и подачи.
7.  Выводятся стенки дымохода с обязательным формированием каналов для рассеивания излишнего тепла и сброса золы и гари.
8.  В довершение выкладывается дымоход. По завершении всех работ можно подключать систему отопления к котлу и проверять ее в действии.

Схема укладки кирпичей для печи с водяным котлом

Кладка и кирпич

Печники всегда пользовались большим спросом. Все специалисты и мастера в данной области должны соблюдать некоторые важные правила:

Для изготовления топочной камеры необходимо использовать только те материалы, которые обладают высокой огнеупорностью. Открытый огонь может нанести вред даже такому материалу, как камень или кирпич

Это может заметно снизить устойчивость и прочность всей конструкции.
Не стоит экономить на кладке стенки из кирпича.
Особое внимание необходимо уделить герметичности швов. Даже небольшая щель опасна для здоровья людей, так как через нее может проходить угарный газ.

Можно обустроить две камеры, одну предназначенную для обогрева, а другую для приготовления пищи. Такая хитрость позволит использовать кирпичный котел отопления и в летнее время.

Преимущества совмещенной системы и недостатки

Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:

• Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
• Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива. Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
• Для того чтобы добиться еще более высокой эффективности, можно совместить  такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
• Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.

Дрова являются самым доступными топливом для отопления

• Печь с котлом водяного отопления не нуждается в постоянной топке. Чтобы такая система функционировала, потребуется закладывать топливо всего 2 раза в день. Независимо от того, какая температура на улице, в доме можно будет создать наиболее оптимальный для вас микроклимат.
• КПД обычной деревенской печи достигает максимальной отметки в 50%. В случае если скомбинировать две отопительные системы, то этот показатель повысится до отметки в 85%. С учетом того, что для организации отопительной системы используется печь на дровах, то такой показатель является идеальным.

Есть у печного отопления и свои недостатки. Такая печь-котел для отопления дома может быть монтирована не только в дачном или деревенском доме, иногда ее устанавливают в загородных домах, относящихся к элитной категории. Иногда такие печные котлы отопления могут выполнять не только роль источника тепла, но и декоративную задачу.

Печь может быть прекрасным украшением дома

Твердотопливная печь с котлом водяного отопления

Твердотопливные котлы с водяным контуром в качестве топлива могут использовать каменный и бурый уголь, древесину, прессованные брикеты из различных отходов, торф или древесные гранулы. Водяные котлы на дровах не работают в автономном режиме, им нужно постоянное обслуживание: закладка топлива и очистка зольника от золы.

Подтип твердотопливных агрегатов – пеллетные котлы. Эти современные модели работают на прессованных гранулах (пеллетах) из древесных отходов. Печное водяное отопление, имеющее такое оборудование, обладает очень высоким КПД.

Важно! Остановить работу твердотопливных агрегатов в случае их перегрева быстро нельзя. В связи с этим, делая самодельный водяной котел, не забудьте для защиты использовать специальные устройства

Такое оборудование отличается инерционностью процесса сгорания твердого топлива. Дровяные печи с водяным отоплением должны быть оборудованы теплообменником для охлаждения жидкости при перегреве. Через это устройство теплоноситель протекает из котла, перед тем как попасть в отопительную систему

В связи с этим, делая самодельный водяной котел, не забудьте для защиты использовать специальные устройства. Такое оборудование отличается инерционностью процесса сгорания твердого топлива. Дровяные печи с водяным отоплением должны быть оборудованы теплообменником для охлаждения жидкости при перегреве. Через это устройство теплоноситель протекает из котла, перед тем как попасть в отопительную систему.

Для лучшей отдачи тепловой энергии и сокращения числа закладок топлива самодельная печь для водяного отопления (в дополнение к твердотопливному котлу) должна быть оснащена емкостным тепловым аккумулятором. Это, по сути, термос, который, накопив избыточный жар, отдает его в отопительную систему.

Промышленные котлы с водяным контуром на твердом топливе обладают высокой экономичностью работы. На одной закладке они могут эксплуатироваться несколько часов. В основе этого лежит принцип нижнего горения, при нем воздух к топливу поступает и снизу, и с боков. Это повышает уровень КПД и делает горение плавным.

У промышленных агрегатов теплообменник может быть сделан из чугуна или стали. У каждого материала свои плюсы и минусы. Водяные котлы отопления, имеющие более дешевые теплообменники из стали, обладают меньшим рабочим ресурсом. Они также менее устойчивы к выпадению конденсата и нуждаются в поддержании температуры не менее +65° С. Зато их легче очищать и закладывать в них топливо. Печь с водяным отоплением, имеющая теплообменник из чугуна, оборудуется фронтальной загрузкой, что не очень удобно. Но зато они не так капризны и хорошо переносят температуру меньше +65° С.

Уровень тяги в дымоходе зависит от его диаметра и высоты, степени гладкости поверхности, а также разницы между температурами дыма и воздушной среды.

Вы можете приобрести не только водяной котел на дровах с обычным сжиганием. Есть печки с пиролизным методом сжигания топлива (газогенераторные печи водяного отопления). Им требуется топлива в 2 раза меньше, чем обычным, так как в них действует иной принципа сжигания. В камере сгорания дерево поначалу нагревается при ограниченном поступлении воздуха. Устройство водяного котла пиролизного типа довольно сложное, в нем нет топки, а есть две камеры: камера предварительной газификации, куда закладывается топливо, и, собственно, камера сгорания.

Горючие газы из первой камеры во вторую выдуваются через форсунку специальным вентилятором. Газогенераторная печь с водяным котлом обладает увеличенным временем работы на одной закладке дров, автономным режимом и высоким КПД. Эти агрегаты энергозависимы, для работы вентилятора необходимо наличие электричества.

Газогенераторная печь с водяным котлом

Возможные сложности и их решение

Каждый кирпич в печке должен контролироваться уровнем. При кладке печи сначала выкладываются угловые кирпичи, за ними периметр, а потом каналы и все внутренне содержание.

Навешивать дверки на завесы следует после высыхания раствора, иначе она вполне сможет «выдрать» коробку из зева топки. Дверца перевязывается с кирпичами закладными пластинами.

При кладке шамотный кирпич не стоит перевязывать с глиняным. Они имеют разные коэффициенты теплового расширения и шов «разорвёт» со временем.

Важно! Внутри печи использовать металлические уголки или крепежи недопустимо. Все должно быть кирпичным!. При кладке следите за перевязкой швов кирпичей

При кладке следите за перевязкой швов кирпичей.

Если печь затопить до просыхания, она растрескается.

Монтаж котла

Во время подготовки и реализации проекта по комбинированию двух отопительных систем необходимо обратить внимание на некоторые нюансы. Печной котел отопления может различаться по таким параметрам, как материал изготовления, тип главного компонента и другим

Если не обращать внимание на наиболее важные строительные и технические требования, то можно получить бракованную систему. Теплообменник должен полностью находиться в топке

Котел в печь для отопления обычно имеет П-образную форму, а изготавливается он из железа листового типа.

Теплообменник водяного контура печи

Особого внимания требуют такие моменты:

• Размер котла. Некоторые думают, что для обогрева дома с большой площадью потребуется и массивный самодельный котел отопления в печь. Однако котел обладает довольно скромными размерами. Обычно котел имеет такие габариты, как 75х50х30. Поверхности такого котла хватит для обогрева дома с площадью до 200 кв. метров. Чтобы увеличить в полтора раза производительность такого котла, можно снабдить его насосом принудительной циркуляции.
• Форма котла. От формы котла зависит, насколько большую площадь он сможет обогреть. Лучше всего котел установить в центр очага горения. Если его расположить таким образом, то можно добиться наибольшей эффективности системы отопления.

Котлы которые устанавливаются в печь имеют разную форму

Особенности. Нужно оставить маленький зазор между поверхностью котла и стенками печи. Наиболее идеальным будет расстояние в 0,5 см.

Кладка и кирпич

Печник – это такая профессия, которая известна с самых давних времен. Мастера кладки всегда пользовались особым уважением у всех категорий населения. Квалифицированный мастер создаст такой агрегат, как русская печь с водяным отоплением, у которой всегда будет равномерным образом нагрета поверхность и отличная тяга.

Существует несколько главных правил, которые должны соблюдаться всеми специалистами из данной области:

• Камеру для топки необходимо изготавливать только из таких материалов, которые выделяются своими огнеупорными свойствами. Если огонь будет выходить из очага, он может нанести вред даже обычному кирпичу или камню.
• Во время укладки стенок печки не нужно экономить на материалах. Если стенки укладывать в четверть кирпича, то это может значительно снизить надежность и всей конструкции.
• Герметичность швов также требует к себе особого внимания. Если оставить даже незначительную щель, через нее потом может выходить угарный газ, а это может быть очень опасным для здоровья человека.

Кирпичные печи с водяным отоплением сегодня – это современное оборудование, которое эффективно обогреет ваш дом.

https://youtube.com/watch?v=CZiTLx_zq5c

Типы отопительных печей

Все современные отопительно-варочные печи, у которых имеется встроенный водяной контур, условно делятся на системы с дополнительным фундаментом и не имеющим его. Последняя конструкция является мобильной и наиболее популярной у современного потребителя. Она более компактна и успешно справляется со всеми функциями аналогичной стационарной установки.

Отвод теплой воды из печки для бытовых нужд или в систему отопления частного дома осуществляется через блок соединительных патрубков. Температура и давление контролируется визуально по панели с соответствующими датчиками. Все дровяные топочные установки, где есть водяной контур, имеют конвекционную решетку для выхода теплого воздуха и дымоход удаления продуктов сгорания.

4 Безопасность использования

Чтобы печка работала исправно вместе с котлом, необходимо соблюдать важные правила безопасности, а также общие рекомендации по уходу за оборудованием. Если это не учитывать, то может всё закончиться тяжёлыми последствиями. Как минимум КПД сильно упадёт, если не проводить регулярную чистку, но могут быть и взрывы с летальными исходами. В связи с этим рекомендуется придерживаться некоторых пунктов:

1. 1. Устройства, в конструкции которых есть водяной контур, должны постоянно работать под присмотром человека. Относится это к закладке дров, чистке от сажи и другим профилактическим действиям.
2. 2. Для обеспечения безопасности работы следует постоянно следить за состоянием дымохода. Перед каждым запуском необходимо проверять техническое состояние задвижек и каналов. Когда огонь только начал разгораться, задвижки должны быть полностью открыты.
3. 3. Такую систему рекомендуется использовать только зимой, когда есть потребность в быстром отоплении дома и подачи горячей воды. Использование конструкции в летнее время года нерационально, поскольку топить нужно только в целях приготовления пищи, ввиду этого часть тепла будет улетать в трубу.
4. 4. Печка имеет очень высокую температуру при работе, поэтому она сильно нагревает теплообменник, что может привести к его поломке. Как правило, это прогорание металлической пластины.
5. 5. Если самостоятельно сооружать конструкцию, то можно дополнительно вмонтировать насос, чтобы жидкость быстрее двигалась в трубах, а также датчики и термостат для контроля за давлением.

Использование чугунного радиатора для самоделки

Отличный водяной котел для печи можно легко сделать своими руками – как и построить самому такую чудо-печь. А в качестве водонагревателя подойдет обычный чугунный радиатор – можно использовать М-140, который часто выбрасывается после сноса старых пятиэтажек. Примерная емкость таких радиаторов – 1,5 л, а площадь их поверхности – 0,254 кв.м. Если же соединить 12 секций, получится нагреватель с площадью 3 кв.м. и 18 литрами емкости. Сваренный из листового материала котел с такими характеристиками занимал бы уйму места, в чем и несомненный плюс именно такой конструкции.

Отапливать такая печь с водяным котлом-радиатором может даже достаточно большую баню – до 100 кв.м. Но, прежде чем ставить сам котел, нужно будет сначала разобрать радиаторы, очистить от грязи и хорошо промыть горячим раствором соляной кислоты – 6%. После чего снова сполоснуть водой. Далее меняются картонные прокладки между секциями, ведь температура в печи достигает 600?С, при угле – еще больше. Картон просто выгорит, и радиатор начнет течь – чтобы этого не произошло, вместо него целесообразнее использовать асбестовый шнур, пропитанный порошком графита с натуральной олифой.

Теперь части радиатора нужно собрать в такой последовательности:

1. В соединяемые секции вворачиваются ниппели со своей правой и левой резьбой, после чего на них наматывается тот же пропитанный асбестовый шнур и ключом затягиваются оба ниппеля – но без какого-либо перекоса секций.
2. Как только стянутся две из них, можно подсоединять третью.
3. Теперь нужно спрессовать радиатор, чтобы проверить качество сборки – не смотря на то, что давление воды будет невелико.
4. После всего этого можно переходить к монтажу стояков – их диаметр должен быть 1 и ? дюйма. Вход холодной воды и выход горячей можно расположить по диагонали радиаторной батареи, а два других отверстия – заглушить пробками для обеспечения циркуляции воды через весь объем. Причем один из стояков при этом должен иметь левую резьбу – если ее не оказалось, то можно поступать так: ввернуть в отверстие радиатора обычный ниппель, а на него – муфту с сгоном.

Вот только саму батарею ставить нужно не в топку печи – а прямо в дымовой канал, тот, что за топкой. Это необходимо для того, чтобы нагревать котел не непосредственным огнем, а горячими газами – чугун все-таки. А ее вход-выход целесообразнее располагать перпендикулярно полу.

А чтобы повысить естественную циркуляцию воды в такой печи, трубу обратной линии проводить нужно через ее фундамент и подпольное пространство – это увеличит разность температур между обратной и горячей линиями, а батарею в печи – устанавливать с небольшим уклоном для выхода воздуха и его попадания в систему. Не помешает и в самом дымовом канале печи с нагревателем установить дополнительную дверцу для чистки.

Главное преимущество такой печи с котлом водяного отопления – это общие размеры банной котельной: всего 1,6х0,2х0,7 м.

4 Безопасность использования

Чтобы печка работала исправно вместе с котлом, необходимо соблюдать важные правила безопасности, а также общие рекомендации по уходу за оборудованием. Если это не учитывать, то может всё закончиться тяжёлыми последствиями. Как минимум КПД сильно упадёт, если не проводить регулярную чистку, но могут быть и взрывы с летальными исходами. В связи с этим рекомендуется придерживаться некоторых пунктов:

1. 1. Устройства, в конструкции которых есть водяной контур, должны постоянно работать под присмотром человека. Относится это к закладке дров, чистке от сажи и другим профилактическим действиям.
2. 2. Для обеспечения безопасности работы следует постоянно следить за состоянием дымохода. Перед каждым запуском необходимо проверять техническое состояние задвижек и каналов. Когда огонь только начал разгораться, задвижки должны быть полностью открыты.
3. 3. Такую систему рекомендуется использовать только зимой, когда есть потребность в быстром отоплении дома и подачи горячей воды. Использование конструкции в летнее время года нерационально, поскольку топить нужно только в целях приготовления пищи, ввиду этого часть тепла будет улетать в трубу.
4. 4. Печка имеет очень высокую температуру при работе, поэтому она сильно нагревает теплообменник, что может привести к его поломке. Как правило, это прогорание металлической пластины.
5. 5. Если самостоятельно сооружать конструкцию, то можно дополнительно вмонтировать насос, чтобы жидкость быстрее двигалась в трубах, а также датчики и термостат для контроля за давлением.

Печь с водяным котлом электрического типа

Существует два вида электрических котлов: обычные и ионные. Традиционный агрегат тепло вырабатывает ТЭНами. Их оболочка под воздействием тока нагревается и отдает тепло жидкости. Можно ставить несколько параллельных ТЭНов. Мощность устройства при этом будет равняться мощности всех нагревателей. ТЭНы монтируются в особом баке, называемом теплообменником. Электрические водяные котлы оборудуются блоком управления.

В ионных котлах жидкость является проводником, и в емкости с ней размещены два контакта. Проходящий между ними ток согревает воду. Такой вид электрических устройств более компактен, но для их работы требуется вода хорошего качества. Электрические отопительные котлы – это мини-котельные,. Большинство моделей имеет циркуляционный насос и расширительный бак. Крепятся они на стене. Они малы, неприхотливы при работе, для них не нужен дымоход.

Котлы водяного отопления имеют мощность 4 – 15 кВт, выпускаются с двухступенчатой регулировкой мощности, агрегаты от 16 кВт и более – с трехступенчатой регулировкой. Это позволяет экономить электроэнергию и не включать устройство на всю мощность, если этого не требуется.

Эксплуатационные характеристики

Котел водяного отопления предназначен для обеспечения сразу нескольких функций: отопления жилища и нагрева воды для хозяйственных нужд. Многие владельцы домов оснащают устройство варочной панелью или духовым шкафом, поэтому оно может использоваться для приготовления или подогрева пищи.

Достоинств такого печного оборудования:

1. Печка, изготовленная по традиционной схеме, способна за один час работы выделять до 7 тыс. Ккал тепловой энергии, что вполне достаточно для отопления загородного дома небольшого размера. Помимо этого, у конструкции высокий коэффициент полезного действия, но при этом расходуется мало топлива, что позволяет существенно экономить.
2. Комбинированный вариант отопительной системы, которая состоит из печи и котла, позволяет получить максимальный эффект при минимальных затратах.
3. В качестве топлива можно использовать практически любую древесину: дрова, опилки, уголь, паллеты. Такой материал отличается доступностью, низкой ценой. К тому же его удобно транспортировать и хранить.
4. Печное оборудование, которое дополнительно оснащено водяным контуром, не нуждается в беспрерывной топке. Будет достаточно закладывать дрова один раз в 24 часа, чего вполне хватит для качественного обогрева помещения и обеспечения горячего водоснабжения.
5. Коэффициент полезного действия печки комбинированного типа гораздо выше, чем у традиционных агрегатов, он может достигать показателя в 85%.
6. Автономную отопительную систему со встроенным водяным контуром вполне реально смонтировать своими руками, даже не имея опыта. Для этого необходимо подготовить материалы и инструменты, которые могут понадобиться при монтаже.

Стоит отметить, что перед тем, как приступать к изготовлению такого устройства, нужно подготовить чертежи. Без определенной схемы сделать качественную отопительную конструкцию вряд ли удастся. Не стоит забывать и о правилах безопасности при проведении монтажных работ, а также во время эксплуатации готового прибора.
