Инструкция по монтажу двухскатной крыши

Крепление стропил для односкатной крыши гаража

Очень часто гаражи возводятся из пенобетонных блоков, поэтому следует узнать, как устроена стропильная система в этом случае. Если в верхней части стен не залит армированный бетонный пояс, то в обязательном порядке следует уложить мауэрлат. Односкатная кровельная система предполагает использование бруса, уложенного на передней и задней стенах гаража, которые имеют разную высоту.

Решая задачу, как правильно установить стропила на односкатной крыше, нужно придерживаться следующего порядка:

• Брус сечением 10*15 см укладывают заподлицо с внутренней поверхностью стен. В результате образуется мауэрлат крыши с одним скатом. Чтобы защитить деревянные элементы от воздействия пенобетона, следует выполнять укладку на гидроизоляционный материал. Для крепления мауэрлата рекомендуется использовать кровельные уголки размером 9*9 см, устанавливая крепление на расстоянии 0,8 метра. Дополнительно их можно укрепить литой перемычкой. К стене уголок крепится дюбелями диаметром 14 мм.
• Делают шаблон стропильных ног, используя доску 5*20 см. Длина стропил односкатной крыши определяется следующим образом: заготовку устанавливают на мауэрлат, оставляя запас вверху и внизу до полуметра. Этот запас должен немного превышать стандартную ширину карнизного свеса, 0,4-0,5 метра. После установки всех стропилин лишние участки обрезают.
• Отмечают на стропилинах места врезки, помня о том, что врезка не должна быть очень глубокой. Чаще всего этот параметр составляет третью часть ширины доски.
• Выполняют разметку стен, следя за тем, чтобы расстояние между стропилами и стеной было не меньше 5 см.
• Используя шаблон, делают стропила на всю крышу, устанавливают и закрепляют их с помощью скоб или уголков.
• Определяют ширину свеса и делают шаблон кобылок. Для этого можно использовать обрезки досок. Готовый шаблон используют для изготовления всех карнизных элементов. При их установке обязательно подкладывают гидроизоляционный материал, что исключить контакт дерева с бетонной стеной.
• Выравнивают размер стропил для односкатной крыши и по всему периметру прибивают ветровую доску, используя для этого материал размером 2,5*10 см.
• Стропильная система для односкатной крыши над гаражом из пенобетонных блоков считается готовой. Далее на стропила набивают обрешетку, определяя шаг в зависимости от кровельного материала.

В рассматриваемом варианте карнизные свесы формировались посредством кобылок. Можно воспользоваться другим вариантом, который подразумевает вынос мауэрлата за периметр постройки. Вынос определяется шириной карнизного свеса. Длина стропил в этом случае также увеличивается на ширину свеса. Между двумя крайними стропилинами необходимо сделать выноса. Все остальные действия выполняются по стандартному плану.

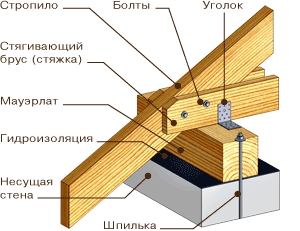

Крепление стропильной ноги к мауэрлату

Правильная разметка и расчёт каркаса крыши на чертеже, а затем качественное осуществление плана в строении крыши играет огромное значение. В течении каждого года крыша строения регулярно подвергается риску нарушения целостности и даже деформации прилегающих стен, вследствии выпадения большого количества атмосферных осадков, смены температурных режимов. Помимо внешних факторов риска, основа крыши и стены должны выдерживать собственный не малый вес каркаса и покрытий.

Многоуровневый каркас крыши состоит из главных несущих звеньев: стропильных ног и мауэрлата. Их правильная установка гарантирует долговечность крыши, точное расположение всех перекрытий, а значит и оптимальное функционирование защитных звукоизоляции, гидроизоляции, пароизоляции.

Из всего многообразия разновидностей мы рассмотрим двускатные крыши, ведь именно они нуждаются в поддерживающей основе — мауэрлате.

Для его создания нужно использовать тот материал, который планируется применять ко всем несущим и поддерживающим элементам каркаса. Если каркас будет полностью деревянным, то и брусья для мауэрлата должны быть деревянными.

Необходимо позаботиться о правильной форме брусьев для основы крыши. Не желательно применение неровных балок с выступающими сучками. Если вы не имеете возможности подобрать ровные балки, следите, чтобы длина маленьких веточек не была больше, чем одна треть от ширины бруска. В идеале все брусья обрабатываются и к этапу сборки крыши поставляются калиброванными и фрезерованными минимум с обеих, а лучше со всех четырёх сторон.

Для каркаса крыши, следовательно и для мауэрлата, часто используются железо или железобетон. Такой каркас отличается высокой прочностью. Если по вашим индивидуальным расчётам стены выдержат вес металлического каркаса, вы можете выбрать этот вариант. Для металлического каркаса используются блоки мауэрлата того же материала.

Размеры брусьев варьируются от десяти сантиметров, обычно употребляют балки не меньше пятнадцати сантиметров. Ширина бруса напрямую зависит от длины и ширины стропил. Например, если сечение бруса двухскатной крыши равно 40х150 мм, то используются балки мауэрлата с сечением от 100х100 мм. При сечении бруса 100х250 мм изготавливается мауэрлат от 150х150 мм.

Мауэрлат крепится на внутреннюю часть наружной стены с помощью анкеров, стальной проволоки или шпилек. В процессе укладки брусьев мауэрлата, нужно соединять их на всех стыках металлическими скобами.

Нужно закрепить брусья основания как можно более качественно. На них будут установлены стропильные ноги, от чёткой фиксации которых зависит износостойкость и надёжность всей крыши.

Ремонт кровли из рубероида. Об этом вы прочитаете в следующей нашей статье.

А здесь статья про технические характеристики металлочерепицы.

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

← Предыдущий пост

Следующий пост →

Правила соединения нижних пяток стропильных ног

Чаще всего стропила нижней частью упираются в стену, при этом связка элементов может проводиться таким образом:

• Непосредственно к мауэрлату.
• Через балки потолочного перекрытия.
• С помощью затяжек и подстропильных брусьев.
• Используя обвязку каркасного строения.
• Присоединение к верхнему венцу дома из бревен или бруса.

Если уложить балки потолочного перекрытия перпендикулярно к стенам, то можно избежать использования затяжек. Стропильная система без мауэрлата применяется при строительстве легких мансардных крыш, но с учетом того, что на стены может оказываться точечная нагрузка. Например, стены из кирпича или других штучных материалов не могут подвергаться точечным нагрузкам, в этом случае обязательно наличие мауэрлата. Для создания кровельного свеса балки должны иметь выступы за внешние стены примерно на 0,5 метра. На аналогичное расстояние выносятся и стропилины, так как их крепление выполняется на краю балки.

Не следует допускать скольжения стропил по балкам, поэтому соединение важно сделать очень прочным. Только в этом случае можно предотвратить деформации кровли под определенными нагрузками.

Типы соединений — как крепить правильно

Чтобы кровельный каркас приобрел жесткость, устойчивую форму и требуемую несущую способность, все элементы стропильной системы нужно надежно зафиксировать и сделать тесно взаимосвязанными между собой. Каждый из узлов, соединяющих части каркаса, достаточно уязвим и под нагрузкой возможна его деформация, по этой причине процесс крепления следует выполнять в соответствии с технологией.

Существует несколько видов соединений, применяемых при обустройстве кровельного каркаса:

1. Закрепление стропил на коньковом брусе. Этот узел имеется исключительно в наслонных системах, где стропильная нога своей верхней частью упирается в коньковый прогон, который закреплен на вертикальных стойках. Для этого используют гвозди, металлические накладки или скользящие изделия – ползуны.
2. Крепление ног стропил к мауэрлату. Чтобы их зафиксировать, потребуются гвозди, деревянные бруски или уголки из металла.
3. Соединение частей стропил. Если необходимо удлинить их ноги, когда длина ската больше данного параметра у пиломатериалов, их можно собрать из нескольких элементов. Применяется несколько вариантов, как скрепить стропила. Это можно сделать с помощью металлических накладок, клеевых составов, гвоздей.
4. Соединение стропильных ног с дополнительными опорными деталями. Стропила часто нужно состыковать с ригелем, затяжкой или подкосом с целью усиления несущей способности, прочностных показателей и жесткости.

До того, как закрепить стропила к брусу или другим элементам кровельного каркаса, нужно не забывать, что все запилы уменьшают прочность конструкции, поэтому мастера советуют для соединения использовать уголки и накладки.

Какие еще крепления используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.

Подготовка материалов

Чтобы стропильный каркас был достаточно качественным и надежным, необходимо не только правильно провести его монтаж, но и грамотно подойти к вопросу выбора материалов для его обустройства. Обычно стропила изготавливаются из обрезных досок или брусов с заранее рассчитанной толщиной. Зная, как правильно поставить крышу на дом, и подобрав качественный материал, вы сможете самостоятельно выполнить монтаж стропильной системы.

Подбирая пиломатериалы, нужно обратить внимание на их качество – древесина не должна иметь заметных повреждений структуры, вроде щелей или глубоких царапин. Кроме того, хорошее дерево должно быть достаточно просушенным, чтобы избыток влаги в дальнейшем не ускорил процесс разрушения стропильной системы.

Перед тем, как монтировать стропила, нужно пропитать их антисептическими и огнезащитными составами для повышения защиты. Следующий шаг, который косвенно касается технологии монтажа стропил – выбор способа их крепления.

В качестве крепежных элементов для установки стропил могут выступать следующие материалы:

• Металлические или деревянные пластины;
• Болты или шпильки в комплекте с гайками и шайбами;
• Саморезы, гвозди или скобы;
• Катаная проволока.

Коньковый узел — крепление соединений

В верхней части стропилины могут стыковаться либо на коньковую балку, встык или с нахлестом.

Установка встык предполагает, что концы стропил обрезают под углом, совпадающим с уклоном крыши. На противоположном элементе выполняют точно такой же срез, но в обратном направлении. На месте стыковки в стропила забивают длинный гвоздь, который должен пройти насквозь через обе балки. Дополнительно при этом используются пластины для стропильной системы, которые придают стыку большую прочность. Это могут быть как деревянные, так и металлические накладки. Фиксация перфорированной пластины для стропил производится болтами или гвоздями.

При фиксации внахлест стропила будут соприкасаться своими боковыми ребрами. Принцип крепления при этом останется аналогичным первому варианту. Если же правильные ноги упираются в коньковый прогон, для их закрепления используются болты или шпильки на резьбе с шайбами.

В некоторых случаях стропильный каркас собирается из цельных ферм, обеспечивающих максимальную жесткость конструкции. При этом чтобы крыша могла выдерживать усиленную ветровую нагрузку, понадобится монтаж достаточного количества диагональных элементов. Раскосы и подстропильные ноги, которые входят в конструкцию каркаса, как раз и обеспечивают устойчивость фронтона. При монтаже раскоса нижняя его часть опирается на перекрытие, а верхняя – стыкуется с углом фронтона. Что касается подкоса, то его основная задача состоит в минимизации нагрузки на центральную часть стропил. Устанавливают подкос под углом 45º. Для его фиксации могут использоваться крепежные уголки для стропил, а также пластины или хомуты.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка

Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке)

Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

Характеристики стропильных ног

На основании полученного значения нагрузок делается расчет стропильной ноги, её длина и поперечное сечение, в зависимости от выбранного материала, вида крыши и типа стропил – наслонных или висячих. Некоторые виды сложных крыш могут содержать и те и другие.

А в вальмовых кровлях, кроме стропильных ног используются еще и укороченные стропила, которые называются нарожниками и требуют так же своего расчета. Кроме этого в расчете нуждаются все дополнительные элементы стропильной системы, такие, как затяжки, подкосы, стойки и ригели, поскольку на них приходится определённая нагрузка, передающаяся от стропил.

выбор сечения и длины стропильной ноги

Длина стропильной ноги зависит, прежде всего, от размеров здания, а также от уклона скатов кровли, который получается от выбранной формы крыши. Обычно, длину стропила стараются делать не более 6 м, так весь пиломатериал, поступающий в продажу, имеет именно эту максимальную длину. Но случается, что размеры дома требуют стропил большей длины, в этом случае их наращивают. В основном длинные стропильные ноги бывают у накосных (диагональных) стропил, при возведении вальмовых или полувальмовых крыш.

На выбор сечения стропильной ноги оказывают влияние множественные факторы:

• нагрузки постоянные и временные;
• вид кровельного материала;
• уклон скатов;
• тип крыши;
• размеры дома;
• климатические условия;
• качество материала для изготовления стропильных ног.

Для устройства крыши используют древесину хвойных пород. Но, при выборе необходимо следить, чтобы не попадались доски или брусья с синевой, множеством больших сучков.

Лучше всего, если расчет стропильной системы будет производить специалист. В настоящее время достаточно фирм, которые предлагают такие услуги.

Можно самостоятельно рассчитать стропильные ноги, размеры и длину, если воспользоваться готовыми калькуляторами в интернете. Стоит только ввести в программу нужные размеры, а программа сама уже выдаст готовый результат сечения, длины и шага стропил.

шаг между стропилами

В строительстве частных жилых домов, как правило, используются доски сечением 50х150 мм при изготовлении стропил крыш любой конфигурации. Шаг стропильных ног равняется примерно 1 метру, в зависимости от выбранного вида кровельного материала, количества снега в зимнее время и уклона крыши.

Также следует обращать внимание на тип кровельного материала. Самым тяжелым считается натуральная черепица

Сечение стропильных ног соответственно будет увеличиваться, если будет большая длина стропильных ног и их шаг.

О типах крепежа стропилин к основе

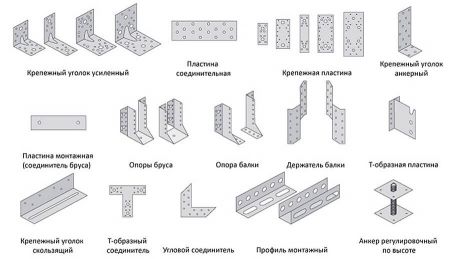

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Монтаж мауэрлата

Этот материал по-разному можно крепить к стенам. Рассмотрим варианты закреплений:

• Кирпичной кладкой. Требуется фиксация конструкции к брускам из дерева, которые вмурованы в стену от верхнего конца ниже на 2 или 3 ряда. Крепят её с помощью скоб.
• Блоки с ячейками. Для такого крепления у крыши заливают армопояс из железобетона. В заливке нужно оставить шпильки резьбовые Ø от 1,2 и до 4 см. Их устанавливают друг от друга через 150 и до 200 см. В заготовках для шпилек нужно просверлить отверстия. Мауэрлатовые брусья притягивают к стене. Потребуются гайки с шайбами.
• Если вы ещё строите кирпичные стены. То шпильки можно вмуровывать прямо в кладку. 3 ряда — это достаточная глубина. Чтобы они хорошо закрепились. Дешевле шпилек обойдётся обыкновенная арматура. На неё приваривают гайки.
• В кирпичную кладку, отступая от верхнего конца стены 3 ряда, можно вложить 3 либо 4 мм проволоку из стали. Концы нужно вывести по обе стороны: наружу и внутрь. Требуется такая длина, которой хватит, чтобы обвязать мауэрлатные брусья.

Мастера говорят, что по желанию заказчика они смогут монтировать мауэрлат любым способом, но когда вы делаете самостоятельно, можете прислушаться к опыту специалистов.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

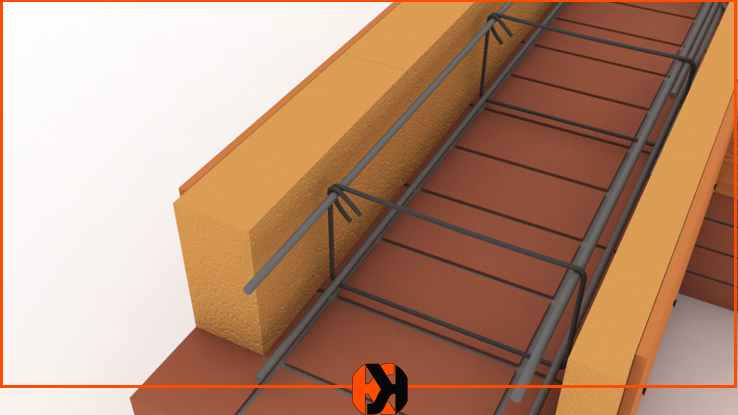

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Основные принципы крепления стропил к мауэрлату

Необходимость в монтаже брусьев на мауэрлат возникает в процессе обустройства безраспорных и распорных конструкций. Висячие и наслонные стропила устанавливаются на опорную систему с применением скользящего либо жесткого сочленения. Подходящий метод соединения подбирается с учетом особенностей конкретной конструкции.

Основные принципы крепления стропил к мауэрлату

При жестком соединении полностью исключается вероятность смещения конструктивных элементов в любых направлениях. Для достижения требуемой жесткости выполняется крепление с применением металлических уголков. Также это можно сделать путем создания специальных вырезов в стропильных ногах. Эти вырезы в стропилинах дополнительно закрепляются скобами или саморезами, также можно использовать болты и прочие крепежные элементы.

Крепление стропил

Скользящие крепления

При обустройстве кровельных систем деревянных строений довольно часто выполняется скользящее соединение стропилин с мауэрлатом. Для его создания используются т.н. «салазки». Это специальный крепеж, соединяющий элементы системы таким образом, что у стропильных ног остается определенная свобода, благодаря чему в дальнейшем удается предотвратить появление всевозможных деформаций крыши во время естественной усадки строения из натуральной древесины.

Скользящие крепления

Правильный расчет стропил

Перед тем, как поставить стропила, нужно еще на этапе проектирования конструкции определить два параметра:

• Толщина стропильных ног;
• Шаг установки стропил.

В первую очередь стоит рассчитать шаг установки стропил – расстояние между отдельными ногами. Минимально допустимый шаг стропил составляет 60 см, а максимальное значение может превышать 1 м.

Чтобы упростить себе задачу, можно воспользоваться следующими данными:

1. Длина стропил – 3 м. При сечении 8х10 см оптимальный шаг стропил составляет 120 см, а для брусков сечением 9х10 см шаг стоит увеличить до 180 см.
2. Длина стропил – 4 м. Сечение 8х16 см – шаг 100 см, 8х18 – шаг 140 см, 9х18 – шаг равен 180 см.
3. Длина стропил – 6 м. Если используются брусы сечением 8х20 см, то шаг между ними должен составлять 100 см, а для брусов сечением 10х20 см лучше всего подойдет шаг в 140 см.

Описанная выше технология расчетов не является универсальной – например, она не учитывает особенности выбранного кровельного покрытия и теплоизоляционного материала. При использовании плитных или рулонных утеплителей шаг стропил стоит подогнать под стандартные габариты материала. Для материалов на основе минеральной ваты нужно уменьшить расстояние между стропилами на 1-1,5 см – такие материалы держатся между стропилами за счет распирающей силы.

Особенности монтажа стропильных ног

Крепление стропильных ног к мауэрлату самый ответственный момент во всей постройке крыши. От правильности выполненного соединения стропил и мауэрлата зависит прочность всей конструкции крыши.

Существует два способа крепления – скользящее и жесткое, каждое из которых подходит под определённый вид стропил – висячих или наслонных.

Жесткое крепление исключает любые подвижки, повороты или изгибы стропил. Это достигается изготовлением запилов на самом стропиле и последующем закреплении стропильной ноги с мауэрлатом при помощи металлических скоб, проволоки или длинных гвоздей, а также с использованием металлических уголков.

Скользящее соединение, или как его часто называют «шарнирное», может иметь две степени свободы. Такое соединение часто используется при строительстве деревянных домов, чтобы дать крыше свободу постепенно оседать на сруб, который в течение нескольких лет может давать усадку. В этом случае соединение стропильных ног на коньке не делается жестким. Сама стропильная нога при скользящем сопряжении соединяется с мауэрлатом с помощью запила и укреплением с боков двумя гвоздями, забиваемых наискосок, по отношению друг к другу или путем забивания одного гвоздя сверху вниз в стропильную ногу с проникновением в мауэрлат.

При строительстве вальмовой крыши диагональная стропильная нога часто получается больше 6 метров в длину, поэтому требует наращивания.

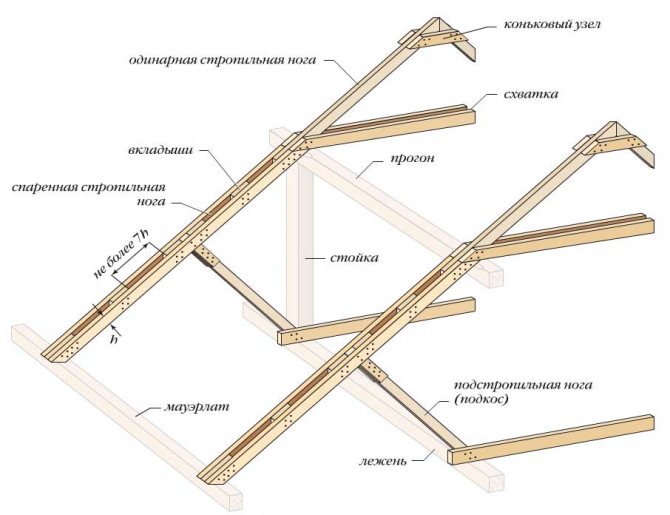

спаренное стропило

Это достигается спариванием двух досок, которые применяются при устройстве обычных стропил. Диагональные стропила всегда длиннее рядовых, к тому же они испытывают нагрузку в полтора раза превышающую ту, которая приходится на обычные стропила, так как на них опираются еще и накосные ноги.

Чтобы сделать усиление стропильных ног, для них устраивают подкосы, имеющие вид вертикальных стоек. Обычно устанавливают не больше двух стоек. Для усиления накосных стропильных ног так же устанавливают стойку или подкос. Стойка должна опираться на на деревянную подкладку, которая располагается непосредственно на перекрытие, если это железобетонная плита, или на затяжку, которая может одновременно являться потолочной балкой перекрытия.

Подкосы опираются на лежень и ставятся под углом 45-50 градусов. Угол установки подкоса может изменяться, главная задача подкосов – это максимальная возможность принят на себя нагрузку от стропила.

Крепление стропил в коньковой зоне

Стропила и конек соединяются по особой технологии, которая подразумевает следующие варианты:

Соединение встык — считается самым надежным вариантом. Для этого стропильные ноги в верхней части спиливают под углом, который соответствует уклону скатов будущей крыши. Местами срезов стропилины соединяют между собой и фиксируют гвоздями размером не меньше 150 мм. Крепежные элементы должны входить под определенным углом и проходить в противоположную стропилину, обеспечивая плотное соединение. Соединять стропильные ноги встык можно посредством металлических иди деревянных накладок. Они располагаются в месте соединения, при этом металлические накладки крепятся болтами, деревянные – гвоздями.
Крепление на коньковый брус также предполагает спил верхней части стропильных ног под определенным углом. Однако каждый стропильный элемент крепится к коньковому прогону индивидуально.
Соединение внахлест можно назвать самым простым способом, при котором стропильные ноги прикладывают друг к другу боковыми плоскостями, не спиливая верхние кромки

При этом важно знать, чем скрепить стропила между собой. Для фиксации используют болты или шпильки с шайбами.

Чтобы монтаж стропильного каркаса не показался слишком сложным, рекомендуется использовать заранее приготовленные шаблоны из досок. Для этого берут материал, соответствующий размерам стропил и делают на нем соответствующие вырезы. По шаблону готовят все стропильные ноги и поднимают их на крышу.

В чем секрет качества стропильной системы: три главных правила мастера

• Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
• Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
• Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

Соединение с усиливающей подкладкой

В некоторых случаях используют соединение с помощью усиливающей подкладки. Подкладка представляет собой брусок, укладываемый поверх мауэрлата в местах крепления стропил и надежно закрепляющийся к нему.При этом в стропильной ноге делается выпил по форме подкладки для надежного соединения с ней.

Стропила при соединении с использованием подкладки могут крепиться с помощью натянутой стальной проволоки, закрепленной к стальному костылю, вбитому в стену. Также нередко крепление стропил к мауэрлату осуществляется с помощью стальных скоб. Усиление стропильной системы показано в следующем видео:

Как могут крепиться стропила

Прежде, чем приступать к строительству крыши, следует сделать тщательный расчет, учитывающий:

• собственный вес конструкций стропильной системы;
• вес кровли;
• снеговую нагрузку;
• ветровую нагрузку.

В конструкцию стропильной системы входят:

• стропила;
• прогоны;
• стяжки;
• подстропильные ноги.

Устройство стропильной системы без мауэрлата с креплением к балкам перекрытия часто встречается при возведении срубов. Но такой способ совсем не подойдет для кирпичных стен. При опирании стропил на балки, перекрывающие коробку здания, кирпичная кладка может начать со временем разрушаться в местах приложения нагрузок.При индивидуальном загородном строительстве сегодня чаще всего используют следующие способы крепления стропил к стенам:

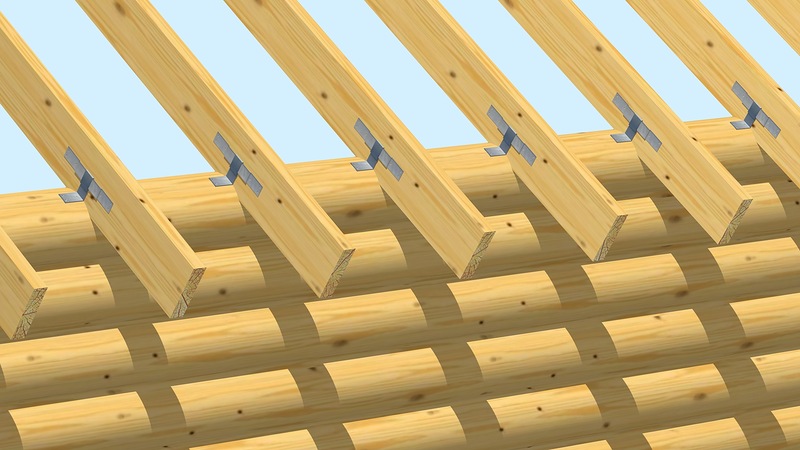

• крепление к верхнему венцу сруба без мауэрлата;
• устройство верхней обвязки и крепление к ней стропильной системы при строительстве каркасных зданий;
• крепление стропил к балкам перекрытия;
• крепление к мауэрлату.

Детали для крепления стропил

Для надежной фиксации стропил используют различные детали, такие как нагели, треугольники, бруски, крепежные пластины, накладки, затяжки, и т.д.При возведении деревянного каркаса стропильной крыши используются металлические элементы – хомуты, болты, гвозди, шпильки, уголки.Металлические уголки выпускаются для крепления стропил с запилом и без запила. Отличаются они разной толщиной металла и разным количеством отверстий для саморезов/болтов.Также выпускаются усиленные уголки, имеющие ребро жесткости в области сгиба. Основные крепежные элементы показаны ниже (для увеличения, нажмите на изображение):

Разновидности стропильных систем

Различают два основных типа стропильных систем для крыш с двумя скатами – висячие и наслонные. Опишем каждый из них по отдельности.

Висячие стропила

Устройство двухскатной крыши с висячими стропилами целесообразно лишь при ширине кровли в пределах 6 метров. Такие стропила крепятся на коньковый прогон с одной стороны, и на несущую стену с другой. Они испытывают распирающие усилия, в чем и состоит основная особенность двухскатной крыши с висячими стропилами. Затяжку для них можно изготавливать как из дерева, так и из металла. Если установить затяжки снизу, то они исполняют функцию несущих балок

Крайне важно прочно закрепить затяжку, поскольку она также испытывает распирающее усилие. Затяжка нужна, в первую очередь, чтобы предотвратить повреждение несущих стен – иначе они могут упасть под давлением тяжелых стропильных ног.

Наслонные стропила

В данном случае размер крыши не имеет значения. Сборка стропильной системы данного типа предполагает наличие лежня и опорных стоек. На лежень, который укладывается параллельно мауэрлату, переносится часть нагрузки. Получается, что стропила прилегают друг к другу в верхней точке и дополнительно поддерживаются стойкой. В такой системе стропильные ноги испытывают усилие только на изгиб. Они монтируются намного проще, чем висячие. Правда, требуются опорные стойки.

Комбинированный тип

Нередко крыше придают довольно сложную форму, что требует сооружения стропильных систем смешанного типа. Профессионалы рекомендуют составлять подробную схему с расчетами на каждый элемент стропильной системы, чтобы в процессе работ данные всегда были под рукой.

Монтаж обрешетки

Правильно смонтированная обрешетка является залогом надежной кровли. В зависимости от выбранного кровельного покрытия обрешетку можно сделать сплошной или разреженной.

В большинстве случаев для изготовления обрешетки используют бруски или доски. Фиксация брусков выполняется одним крепежным элементом в узле соединения, доска прибивается двумя гвоздями, которые располагают по краям. Не рекомендуется прибивать доску одним гвоздем, так как в этом случае может привести к выкручиванию материала под действием больших нагрузок.

Допускается использование короткого пиломатериала для обрешетки. Сращивание элементов нужно делать непосредственно на стропилах, фиксируя при этом концы обоих соединяемых деталей. Стыки элементов обрешетки на соседних рядах рекомендуется располагать на разных стропилах.

Для качественной установки стропильного каркаса, нужно выбрать наиболее правильное крепление стропил.
