Ондулин инструкция по монтажу

Характеристика материала

Ондулин – недорогой, технологичный кровельный материал, который изобрели в послевоенное время во Франции для быстрого ремонта или реконструкции поврежденных снарядами, обветшалых крыш из традиционной керамической черепицы, шифера, металла. Технология производства этого покрытия заключается в получении очищенных целлюлозных волокон, изготовлении из них листов с волнистой поверхностью, окрашивании и пропитки их нефтяным битумом. Покрытие крыши ондулином делает конструкцию водонепроницаемой, устойчивой к перепадам температуры, ударопрочной, но в тоже время легкой. Монтаж ондулина ввиду малого веса каждого листа может выполняться на старый кровельный материал без демонтажа конструкции. Этот материал обладает следующими достоинствами:

1. Легкий вес. Каждый лист ондулина стандартного размера весит всего 6 кг, поэтому устройство крови из этого материала не требует налаживания массивного каркаса или усиления фундамента.
2. Простота монтажа. Кровля из ондулина своими руками делается за 1-2 дня без привлечения наемных работников, так как монтировать такое покрытие можно без специального инструмента и опыта.
3. Гибкость. Листы этого материала на основе битума обладают определённой гибкостью, что упрощает укладку ондулина на кровлю сложной формы, ы которые есть ендовы, разноуклонные скаты, ребра и слуховые окна.
4. Доступная цена. Устройство кровли из ондулина не требует больших затрат от домовладельца за счет экономии пиломатериалов, используемых для сооружения каркаса, и выполнения монтажа своими силами.

Размеры листа

Расцветки листов

Правила укладки и укрепления кровли из ондулина

Работа по оборудованию гидроизоляции является заключительным этапом подготовки к монтажу, после которого следует непосредственно укладка еврошифера и его укрепление на поверхности крыши.

Опытные строители предупреждают о том, что целлюлозная основа ондулина способна растягиваться, но даже в этом случае выполнять монтаж кровли из ондулина без запаса расстояния для нахлеста не рекомендуется. Иначе при первых же морозах кровля лопнет и будет протекать.

• Листы покрытия кладутся как бы вразбег, то есть стыки листов каждого последующего ряда должны располагаться рядом с целыми частями полотен в соседнем ряду.
• Размер нахлеста можно определить по углу ската крыши: если он до 10 градусов, то вертикальные нахлесты будут 30 см, а боковые займут 2 волны. Более крутые скаты требуют нахлеста меньших размеров, то есть 20 см и 1 волны соответственно.
• Закрепляется материал «зигзагообразно»: по нижней части вбиваются гвозди во всех волнах, а по средней и верхней с чередованием волн.

При использовании металлической оцинкованной обрешетки для крепления берутся не гвозди, а саморезы по металлу.

В завершении работы монтируются карнизные планки и коньковые элементы.

Краткая характеристика покрытия ондулин

Структура кровельного материала состоит из 4 основных компонентов:

• целлюлозной основы;
• минеральных красящих пигментов и смолы;
• дистиллированного битума;
• наполнителя из минерального сырья.

Подтверждением высокого качества еврошифера является наличие сертификатов от соответствующих служб. В компании, поставляющей кровельный материал ондулин, в обязательном порядке должен производиться контроль согласно международным требованиям ISO9001.

Правильно выполненный монтаж материала является гарантией выдержки кровли экстремальных снеговых нагрузок, а также сильных порывов ветра до 190 км/ч, притом, что после этого не требуется никакого ремонта.

В настоящее время есть множество разных кровельных материалов, среди которых ондулин имеет явное преимущество за счет:

• малого веса (по сравнению с аналогичными покрытиями);
• длительного срока службы ондулина – благодаря высокой износостойкости выполнение дополнительного ремонта не требуется;
• отсутствия образования конденсата на поверхности кровли;
• отличной звукоизоляции (даже при проливном дожде внутри помещения будет тихо);
• возможности использования для водосбора, что позволяет экологичная мягкая кровля ондулин зарекомендованного производителя;
• устойчивости к воздействию негативных факторов: выбросов от промышленных предприятий, деятельности микроорганизмов, образованию грибка и размножению бактерий;
• устойчивости к любым климатическим перепадам;
• стойкой цветовой гамме;
• низкого водопоглощения.

Технология производства материала сводится к прессованию нескольких слоев целлюлозы листами нужной формы и размеров, что позволяет обеспечить высокие технические характеристики ондулина. Сверху ондулин окрашивается и заливается смолой, которая при затвердевании наделяет материал отличной защитой на весь период эксплуатации.

Самостоятельный монтаж кровельного покрытия

Небольшой вес материала, а также схожесть технологии монтажа с укладкой других кровельных покрытий позволяют выполнить всю работу без помощи специалистов и строительной техники (детальнее: «Как правильно крыть крышу ондулином»).

Итак, предварительно проводится расчет ондулина на крышу, нужного количества материала (листов, гвоздей, саморезов) с учетом запаса на нахлесты.

Проблем с креплением еврошифера, как правило, не возникает – он прекрасно ложится и держится на крышах даже с сильным наклоном скатов.

Качественная кровля из ондулина своими руками получится при соблюдении всей технологии:

• При небольшом наклоне (5-10 градусов) понадобится сплошная обрешетка под ондулин – для нее подойдет фанера или деревянная доска. Для нижнего нахлеста оставьте 30 см, для бокового – 2 волны.
• Средний угол наклона (10-15 градусов) предполагает укладку ондулина на обрешетку с интервалом в 45 см, а также нижний нахлест в размере 20 см, боковой – в 1 волну.
• Если наклон большой (более 15 градусов), то устройство кровли из ондулина предполагает наличие обрешетки с шагом 60 см, нижним нахлестом в 17 см, боковым в 1 волну.
• Чтобы равномерно укрепить обрешетку к стропильной системе, а также для ее точной укладки относительно других элементов, можно использовать деревянный шаблон.
• Материал легко разрезается ножовкой, электропилой или циркулярной пилой (читайте статью: «Андулиновая кровля — разновидности материала»).

Правила укладки ондулина

Покрыть крышу ондулином своими руками — совсем не сложная задача. Необходимо лишь учесть особенности материала и его монтажа.

Допустимый температурный диапазон для укладки ондулина — от минус пяти до плюс тридцати градусов Цельсия. Однако, нужно учитывать, что при температуре ниже плюс пяти градусов ондулин теряет эластичность и, например оформить края крыши загибом волны ондулина не получится.

Расчёт количества ондулина на крышу можно выполнить по многочисленны онлайн-калькуляторам. Предварительно нужно рассчитать площадь крыши. Можно сосчитать самостоятельно, если вычислить эффективную площадь одного листа с учётом всех нахлёстов.

Наиболее точным способом будет начертить свою крышу в масштабе и нанести на неё раскладку листов — только этот способ позволит учесть все потери на обрезку крайних листов.

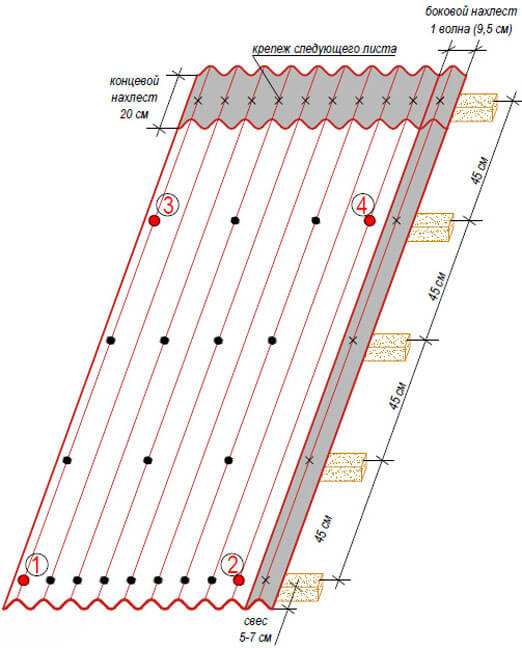

Каждый лист ондулина DIY крепится не менее, чем 15-ю гвоздями, каждый лист ондулина SMART — не менее, чем 20-ю гвоздями. У торцов листа гвозди забиваются в каждую вершину волны.

В середине листа забиваются два ряда гвоздей, с пропуском одной волны между соседними гвоздями. Растягивать или сжимать лист ондулина более, чем на 1 сантиметр нельзя — это приведёт к созданию напряжений в материале, которые со временем вызовут изломы листов, деформацию отверстий около гвоздей. Итогом будут протечки и необходимость ремонта крыши.

Нахлёст, с которым укладываются листы, зависит от уклона крыши. При угле ската крыши более 15 градусов необходим нахлёст не менее 120 мм, сбоку листы накладываются на одну волну.

При угле ската крыши более от 11 до 15 градусов — нахлёст 200 мм, сбоку также на одну волну. При угле ската крыши более от 5 до 10 градусов — нахлёст 300 мм, сбоку на две волны.

Максимально допустимый свес листа ондулина от карниза крыши — 70 мм.

При монтаже нужно использовать обувь на мягкой подошве. Наступать можно только на верх волн ондулина, так чтобы на каждую ногу одновременно приходилось две волны. А лучше использовать лестницу, так нагрузка распределится равномернее, и риск повреждения ондулина будет исключён.

Что представляет собой ондулин?

Интересно, что слово «ондулин» по праву относится к продукции компании Onduline SA. Именно она была разработчиком данного материала. Но сейчас мы привыкли называть ондулином любой кровельный материал из битумно-целлюлозных листов. Некоторые даже стали использовать это название для обозначения всех видов кровельного материала, особенно гибких. Например, часто можно услышать разговоры строителей о прозрачном ондулине.

В производстве настоящего ондулина используют такие составляющие:

• целлюлозное основание;
• битум;
• минеральный наполнитель;
• смола-отвердитель;
• краситель.

Закрепление ондулина на крыше

Итак, мы подготовили обрешётку и готовы к дальнейшим работам. Настало время узнать, как правильно укладывать ондулин.

Для начала мы просто укладываем его на обрешётку при помощи специального крепежа. После этого необходимо тщательно выровнять листы по вертикали и по горизонтали.

Дальнейший монтаж производится по такому алгоритму:

• Укладываем ондулин обязательно вразбежку, стыки листов сходиться не должны.

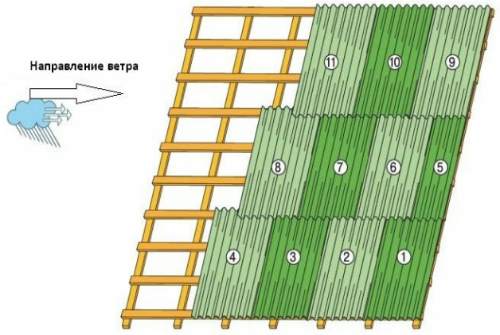

• Начинать укладку нужно с края, противоположного доминирующим ветрам в данной местности. Это позволит покрытию более стойко выдерживать порывистые и резкие ветры. Во всех остальных случаях ондулин может легко сорваться с крыши (прочтите: «Покрытие крыши ондулином своими руками»).
• Длина нахлёста зависит от ската крыши. Нахлёст изменяется пропорционально скату крыши. Чем меньше скат, тем больше делайте нахлёст. Максимальный нахлёст – 2 волны в ширину и 30 см в высоту – используется на крышах с углом наклона до 10 градусов. Если же скат более 15 градусов, то вполне хватит нахлёста в одну волну по горизонтали и 15 см по вертикали.
• Прибивать ондулин специальными гвоздями нужно внизу на каждой волне, а посередине и наверху – через одну, чтобы эти две линии гвоздей образовали зигзаг. Гвозди прибивать нужно на одной линии как по вертикали, так и по горизонтали. Для этого натягиваем какой-нибудь шнур, леску или нить, а затем ориентируемся по ним. Горит ли ондулин, подробнее на видео:

• Желоба водосточной системы крепим на карнизную доску. Листы уложенного ондулина должны немного выступать за карнизную доску, но при этом максимальный выступ составляет 70 мм. Под карниз желательно установить специальную карнизную решётку для защиты от насекомых и птиц.
• Крепим коньковый элемент в каждую волну и непосредственно в обрешётку. Коньковые элементы наращиваем, укладывая их с нахлёстом минимум 120 мм.
• Используем для защиты ондулина специальные ветровые планки на крышу. Крепить их на фронтоны нужно таким образом, чтобы место примыкания ондулина к крыше полностью перекрывалось этими элементами.

Как видим, не должно возникнуть особых затруднений по данной технике. Чтобы ещё лучше её освоить, советуем посмотреть фото- и видеоматериалы монтажа ондулиновой кровли. И если вы сможете в совершенстве освоить технологию укладки ондулина, то сделанная крыша будет радовать вашу семью не один год, а то и не одно десятилетие!

Нормы укладки ондулина на крышу

Кроем крышу ондулином – это процесс, не требующий особых умений и специально предназначенных для этого инструментов. При наличии у хозяина дома некоторых знаний, выполнить эту работу можно и самостоятельно.

Задаваясь вопросом о том, ондулин как крыть, следует помнить, что укладку можно выполнить таким же образом, как и укладку стандартного шифера. Разница лишь в том, что благодаря свойству ондулина значительно прогибаться его укладку можно выполнять не только на обычные плоские поверхности, но и на поверхности, имеющие более сложную конфигурацию.

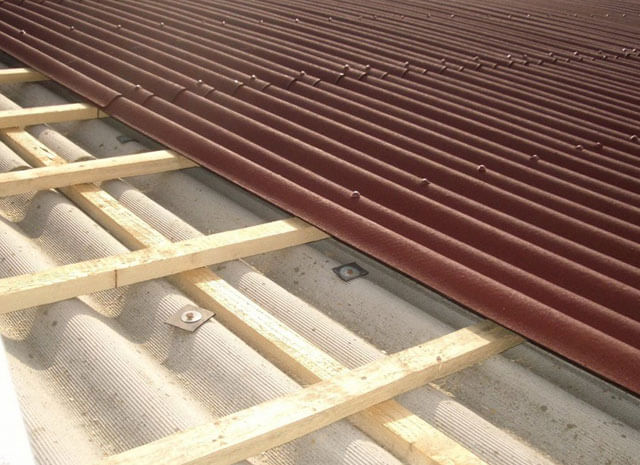

В тот момент, когда кроем крышу ондулином, который укладывается поверх старого кровельного покрытия (рубероид, шифер, металл и т.д.), оценка стропильной системы может быть выполнена как собственноручно, так и специально приглашенной кровельной бригадой.

Если результаты оценки показывают, что система стропил сможет выдержать дополнительное вес нового кровельного покрытия, то из древесины на старое покрытие набивается обрешетка, на которую и крепятся ондулиновые листы. Это позволит обеспечить дополнительную термо- и гидроизоляцию.

Так как ондулин обладает сравнительно малой жесткостью, то шаг обрешетки должен быть частым для того, чтобы листы не ломались и не провисали под влиянием внешних нагрузок в виде дождя или снега. Распиливать ондулин можно с помощью электрического лобзика или обычной ножовки по дереву, которую заранее нужно смазать во избежание застревания полотна ножовки и для упрощения всего процесса распиливания.

Рекомендации по монтажу — схема крепления

Давайте разберемся, как правильно покрыть крышу ондулином, что необходимо заранее учесть. Чтобы свести к минимуму сроки укладки материала, и количество потерь на его подрезку, достигнув при этом значительного срока службы, рекомендуется взять на вооружение несколько простых правил, как правильно установить ондулин

Очень важно, что во время монтажных мероприятий температурный режим находился в пределах от 0 до +30 градусов. Жара провоцирует размягчение битума, из-за чего листы деформируются

Мороз делает ондулин очень хрупким, из-за чего возрастает риск появления трещин во время перемещения установщика или забивания гвоздей. Некоторые производители допускают небольшие морозы при укладке материала, однако лучше с этим не экспериментировать.

Если во время монтажа крыши из ондулина своими руками установилась жаркая погода, важно избегать растяжений листов: после снижения температуры участки установки крепежей могут деформироваться или покрыться трещинами. Разрезать ондулин лучше всего ножовкой по дереву, обязательно смазав ее маслом: это позволит избежать застревание инструмента

Также для этих целей может применяться дисковая пила.

При обустройстве обрешетки очень важно учесть наклон ската. Если речь идет о небольшом уклоне до 10 градусов, применяется сплошная надежная обрешетка, изготовленная из шпунтованной доски или фанеры

При уклоне в 10-15 градусов на обрешетке делается шаг между перемычками в 45 см. И если скат наклонен более, чем на 15 градусов, шаг элементов обрешетки увеличивают до 60 см.

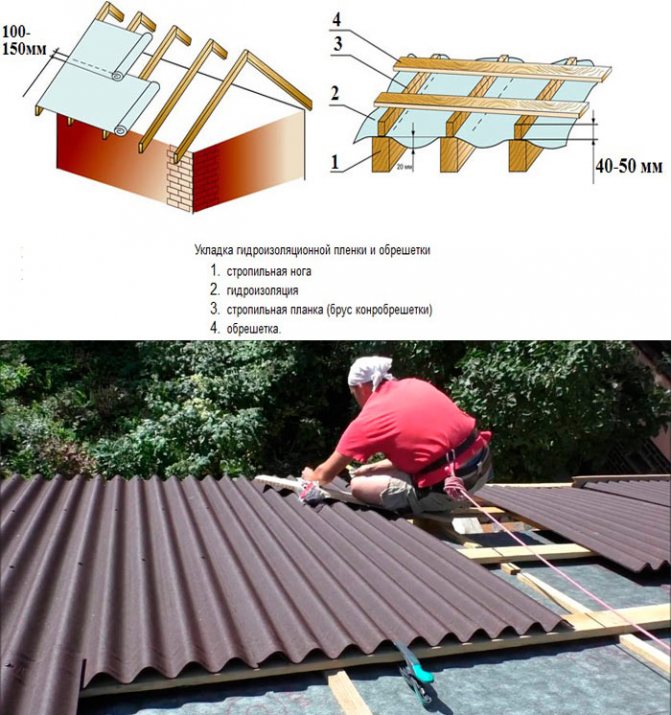

Стоит ли использовать гидроизоляцию

Очень часто перед укладкой ондулина рекомендуют расстелить специальную подложку. Она будет играть роль гидроизоляции. А нужна ли такая дополнительная защита, ведь из-за нее возрастет стоимость всего кровельного «пирога»? Большинство специалистов за эти дополнительные расходы. Свое мнение они аргументируют следующим:

1. Ондулин хорошо держит воду, но в местах крепления могут возникнуть небольшие протечки. Поэтому перед монтажом материала на крышу, следует использовать специальную пленку.
2. Такая гидроизоляция защитит от конденсата. В зимний период теплый воздух из внутренних помещений будет контактировать с холодной крышей. А во время солнечной погоды, наоборот, кровля будет нагрета, а пространство на чердаке останется холодным. В результате таких перепадов образуется конденсат. А ведь любая влага, попавшая на деревянные элементы стропильной системы, быстро выведет их из строя.
3. Если чердачное помещение будет жилым, то гидроизоляция нужна в обязательном порядке. Плюс ко всему в кровельный «пирог» включается и защита от водяного пара. Дело в том, что большинство утеплителей при намокании теряют значительную часть своих теплоизоляционных «способностей».

Поэтому подложку под ондулин в виде гидроизоляции и пароизоляции нужно делать обязательно. Для этого может подойти толстая полиэтиленовая пленка или специальная мембрана.

Видео по теме:

Определение качества ондулина при покупке

Учитывая сегодняшнее обилие кровельных материалов на строительном рынке, приходится быть особо осторожным при их покупке. При этом ондулин не является в данном аспекте исключением. Много розничных торговцев, желая обогатиться за счет низкой грамотности покупателей в строительной сфере, предлагают в качестве ондулина иные кровельные материалы, которые не обладают перечисленными выше свойствами.

Для того чтобы отличить ондулин от подобных ему материалов, необходимо знать, что:

• у него всегда насыщенный цвет и матовый оттенок;
• количество волн одного листа всегда равно десяти;
• высота волны ондулина составляет 3,8 см;
• обратная сторона листа имеет рифленую, темного цвета сетчатую фактуру;
• фактура лицевой поверхности напоминает медицинский бинт;
• крайняя волна каждого листа содержит код завода-производителя;
• аксессуары, которые предназначены для монтажа этого материала, имеют маркировку «Ондулин».

Вдобавок ко всему этому, покупая ондулин, можно потребовать у продавца сертификат качества, который в обязательном порядке прилагается ко всем партиям этого кровельного материала.

Стоимость укладки ондулина

Цена на укладку ондулина должна рассчитываться исходя из цены на материал, которая зависит от общего метража крыши.

Выполнить оценку стоимости монтажа ондулина можно и собственноручно, для этого выполняются нехитрые математические вычисления: цену материала необходимо умножить на площадь конкретной кровли из ондулина.

Кроме того, следует также принять во внимание и тот факт, стоимость ондулина может быть снижена в зависимости от того объема материала, который планируется приобрести. Безусловно, благодаря своим большим габаритам этот материал приобретать вполне выгодно, особенно крупными оптовыми партиями

При самостоятельном монтаже стоимость будет зависеть только от площади обустраиваемой крыши.

Необходимые материалы и набор инструментов

Для монтажа ондулина не используются специальные инструменты, что позволяет практически все работы выполнить самостоятельно.

Для решения вопроса, как правильно покрыть крышу ондулином, понадобится следующее:

• Кровельный материал, в частности листы ондулина, в необходимом количестве с учетом запаса на подрезку и нахлесты.

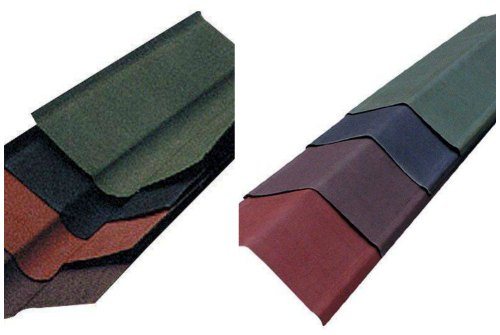

• Профиль для конька, покрывающий всю длину крыши. Определяя длину изделия не следует забывать, что на стыке детали укладываются внахлест от 10 до 25 см.
• Специальные крепежи. Чаще всего используются гвозди из углеродистой стали, окрашенные в один цвет с материалом и имеющие резиновую головку.
• Материалы для изготовления обрешетки, предварительно обработанные антисептическим раствором. Это может быть доска или бруски сечением 4*4 см.
• Гидроизоляционный материал, в качестве которого может использоваться пленка или мембрана.
• Ножовка и молоток.
• Карандаш и измерительные инструменты.

Как выбрать качественный ондулин

Данный материал для покрытия крыши производится из целлюлозного волокна, минеральной крошки и битума. Для кровли используют два типа ондулина:

1. Шифер. Применяется для укладки крыш достаточно простой формы. Материал имеет толщину 3 миллиметра, ширину 95 сантиметров и высоту 200 сантиметров. Весит одно изделие не более 6,5 килограмм. Оригинальный ондулиновый шифер имеет десять волн.
2. Черепица. Такой материал представляет собой небольшие гибкие плитки длиной 1 метр и шириной 35 сантиметров. Успешно используется черепица для сложных конструкций крыш. В отличие от шифера битумные плитки изготавливают на основе стекловолокна. При монтаже кровли отходов от ондулиновой черепицы значительно меньше.

Выпускают несколько видов ондулина:

• «Смарт» – покрытие с наличием специального гидробарьерного замка;
• «Классический» – материал для крыш плоского тип»
• «Компакт» – ондулин для небольшого размера крыш сложной конструкции;

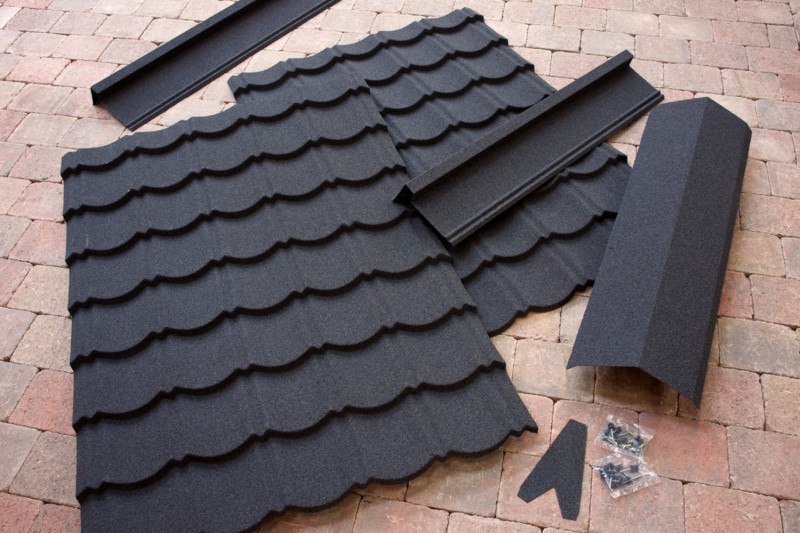

• «DiY» – легко укладываемое кровельное покрытие с листами небольшого размера.

Чтобы обеспечить крепкое покрытие следует приобретать качественный ондулин. При покупке материала нужно учитывать такие моменты:

• ондулин может иметь 10 или 8 волн, материал с 9 волнами считается подделкой;
• в партии все листы должны быть одного размера и одинаковой толщины;
• качественный материал чистый – без пятен и остатков битума;
• все листы одного цвета должны иметь, одинаковый оттенок;
• к материалу с высокими техническими характеристиками всегда прилагается сертификат качества.

Приобрести хороший материал можно у официальных дилеров известных и проверенных производителей. Цена на качественный ондулин не может быть ниже рыночной стоимости. Низкая цена на кровельные листы часто означает подделку.

Качественный ондулин

Особенности устройства обрешётки

Если производится монтаж кровли из ондулина своими руками, то важно учесть уклон поверхности. Если он не превышает десяти градусов, то следует обустроить решетку с использованием тонких досок и фанеры

Сначала к кровле фиксируются стропила, расстояние между которыми должно оказаться несколько меньше полуметра. Это позволит расположить листы на твердой опоре. При установке поперечных перекладин следует руководствоваться таким же шагом.

Для того чтобы обеспечить сток жидкости с поверхности, следует сделать нахлёст, ширина которого равна 200 миллиметрам. Что касается бокового нахлеста, то его ширина может быть равна одной волне. Если вами был выбран ондулин, правила монтажа непременно стоит соблюдать. При наклоне, который превышает 15 градусов, расстояние между элементами каркаса должно быть реже, этот параметр равен 600 миллиметрам. Боковой нахлест должен обладать такой же шириной. Поперечные перекладины должны фиксироваться таким образом, чтобы они располагались параллельно земле и друг к другу. Для этого можно изготовить шаблон из бруска нужной длины.

Что еще необходимо знать мастеру

Ондулин представляет собой битумный материал, который выполняется в виде листов. Среди компонентов нет вредных веществ, а целлюлоза и стекловолокно совершенно не представляют опасности для здоровья человека. В процессе производства используется картон, который с обеих сторон имеет покрытие в виде битума

Достаточно часто современные потребители уделяют внимание экологичности, этот параметр в ряде случаев является определяющим фактором. Стоит упомянуть, что описываемый кровельный материал отвечает данным требованиям

Ондулин очень удобен при монтаже, этот волокнистый материал на ощупь шероховатый, в магазине вы сможете выбрать один из четырех оттенков. Ондулин, монтаж которого может производиться на стальное перекрытие, отличается эластичностью. Это указывает на то, что полотна можно легко сгибать, укладывая на любые поверхности.

Этапы монтажа

Если вес листов не больше 6 кг, их можно без труда поднять на крышу. Использование такого материала обеспечит создание довольно легкой кровли.

Сам процесс монтажа производится в следующем порядке:

1. Крепление листов надо начинать с безветренной стороны. Листы начинают монтировать с нижней части. Для этого надо натянуть шнур, прибив его к гвоздям таким образом, чтобы нижний край кровли на 6-8 см выступал от стены – впоследствии на таком расстоянии будут устанавливаться стоки для осадочной влаги.
2. Во время монтажа первого листа надо вбивать гвозди, начиная со второй от торцевого края кровли волны, после чего продолжать вбивание гвоздей через волну, соблюдая шахматный порядок. Указанный порядок очень важен для создания презентабельного вида крыши, поскольку гвозди будут выделяться на кровельной поверхности по причине своих больших фигурных шляпок.
3. Укладка второго листа производится внахлест (в одну волну). Во время монтажа необходимо строго следить за тем, чтобы лист не отклонялся от натянутого шнура, посредством которого регулируется горизонтальность расположения элементов.
4. После укладки первого нижнего ряда до противоположного края крыши может появиться необходимость в отпиливании части последнего листа. Для этого можно воспользоваться циркулярной пилой или ножовкой по дереву. Распиливать ондулин очень легко. Отпиливание завершающего ряда необходимо производить с внутренней стороны кровли (где последний ряд пойдет внахлест).
5. Второй ряд располагается по отношению к первому в шахматном порядке. С этой целью первый лист (второго ряда) распиливается в продольном направлении на две части. Второй ряд укладывается с нахлестом 10-15 см на первый. Величина может быть больше в том случае, когда размер кровли дает возможность большего напуска одного листа на другой без потери в количестве материала.
6. После завершения монтажа листов по всей поверхности крыши можно переходить к креплению оформительских частей, выполняющих защитные и декоративные функции. С ондулиновыми листами продается также весьма удобный для крепежа полукруглый конек, оснащенный по бокам плоскими выступами. Его гибкость делает возможным приспособление под угол любой величины, образуемый пересекающимися плоскостями кровли. С торцевых сторон кровли прибивают ветровую доску, к которой производится крепление ондулиновых листов с помощью кромочного стандартного щипца.

Порядок монтажа

Подготовительный этап

В основных чертах монтаж ондулиновой кровли напоминает устройство шиферной, но между ними все же есть отличия.

1. Дo начала работы надо сделать расчеты требуемого количества листов материала. Для этого можно воспользоваться размещенными на сайтах производителей ондулина программами-калькуляторами.
2. При расчете количества материала, требуемого для ремонта, все очень просто: надо купить столько листов, сколько должны быть заменены.
3. После этого можно переходить к монтажным работам. Проводить их можно при температуре выше нуля, а точнее – в диапазоне от 0 до 30 градусов. Это требование связано с таким свойством ондулина, как повышение хрупкости на излом при минусовых температурах. Уже созданная кровля на основе ондулина от этого не будет страдать, а при проведении манипуляций с листом (в частности, во время пробивания гвоздем) велик риск повреждения.

Для крепления ондулиновых листов к обрешетке используются гвозди с особой формой шляпок. Для стандартного листа с 10 волнами норма использования крепежных элементов составляет по 10 гвоздей для нижней и верхней частей.

В случае пологих скатов, величина которых не превышает 10 градусов, под ондулин производится монтаж сплошной обрешетки на основе влагостойкой фанеры.

При скатах большей крутизны можно устраивать разреженную обрешетку из брусов. При этом по мере увеличения угла ската шаг обрешетки становится все реже.

При создании ондулиновой кровли не предусмотрена непременная укладка гидроизоляционного слоя. Но все же желательно поверх обрешетки уложить слои паро- и гидроизоляционных материалов. Такая мера особенно важна при наличии отапливаемого чердака или мансарды. Укладку гидроизоляции можно считать завершающим этапом подготовительных работ, которые необходимо осуществить до начала укладки листов и их закрепления.

Монтаж листов

В силу своей целлюлозной основы ондулин обладает свойством растягиваться. Это необходимо учитывать при работе. Укладка материала внатяжку недопустима, поскольку в дальнейшем вследствие температурных деформаций кровля непременно начнет протекать.

Укладка листов осуществляется вразбежку таким образом, чтобы стыки горизонтальных рядов очутились напротив целых участков расположенного по соседству ряда.

При угле меньше 10 градусов вертикальный нахлест должен составлять 30 и более сантиметров, длина бокового равняется двум волнам.

При большей величине угла наклона вертикальный нахлест может быть уменьшен до 20 см, а боковой – до одной волны.

Монтаж материала осуществляется зигзагобразно: крепление нижней части производится в каждой волне, а затем, чередуя волны, гвозди забиваются в среднюю и верхнюю части.

При наличии обрешетки на основе оцинкованного металлического профиля крепление ондулина производится с использованием саморезов по металлу со шляпкой специфической формы и буром.

Завершающим этапом монтажа является устройство карнизных планок и конькового прогона.

Подготовка материалов для работы

Прежде всего, обратите свое внимание на гвозди, которые будут использоваться для крепления еврошифера. Внешне они напоминают простые шурупы

Особенности конструкции позволяют надежно закреплять их в древесине и обеспечивать максимально качественный монтаж ондулина. На верхней части крепежа присутствует резиновая прокладка. У гвоздей из комплекта она будет такого же цвета, как и листы материала. Благодаря этой прокладке будет обеспечиваться дополнительная влагозащита в местах размещения креплений.

Ондулин инструкция по монтажу

Там где материал стыкуется со стенами и прочими вертикальными элементами используются специально созданные для таких мест ендовы. На данных участках гидроизоляция должна быть максимально качественной.

Для достижения максимально надежного и качественного результата, следует тщательно обрабатывать все стыки. Гидроизоляция должна быть на высочайшем уровне. В противном случае влага будет проникать через кровельное покрытие, что в результате приведет к довольно быстрому гниению каркаса кровельной системы.

При выполнении кровельных работ возникает необходимость в использовании разного рода аксессуаров вроде коньков, покрывающих фартуков, ендов, самоклеющихся лент и прочего. Рекомендуется покупать исключительно оригинальные комплектующие от одного производителя. Это будет гарантировать получение кровельного покрытия максимально гармоничного по внешнему виду и наиболее эффективного по эксплуатационным свойствам.

Чем особенна кровля из ондулина

В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением в его производстве новейших технологий. Ондулиновые листы изготовляются на основе целлюлозы и некоторых добавок. Чтобы данное кровельное покрытие было жестким и водостойким, для его обработки используется специальный битумный материал, с добавлением смолы. Для окрашивания готовых листов применяются специальные составы, делающие их весьма эстетичными и более стойкими по отношению к внешним воздействиям.

Выглядит ондулин, как керамическая и обычная черепица, или как шифер. При этом качественные характеристики того и другого покрытия особенно не отличаются. Имитация шифера выпускается в размере 200х95 см, для черепиц используются меньшие параметры. Черепичную имитацию из ондулина в основном используют для оформления сложных по форме крыш, что заметно сокращает количество обрезков. Ондулиновым шифером обустраиваются простые кровли: несложность укладки материала позволяет покрыть крышу ондулином своими руками в очень сжатые сроки.

Обустройство обрешётки

Монтаж ондулина рекомендуется производить на сплошные полотна обрешётки. Это позволит гарантировать устойчивость к деформациям в результате воздействия ультрафиолета. Но можно установить и отдельные элементы каркаса. Они могут быть выполнены самостоятельно, для этого следует использовать брус, сечение которого равно 5 x 5 см. Длина этих элементов должна быть достаточно внушительной.

Первоначально устанавливается продольная обрешетка, после брус следует зафиксировать к старому, используя для этого саморезы. Первоначально необходимо заняться элементами, которые будут расположены с краю. Затем поперёк натягивается нитка. По ее направлению предстоит зафиксировать остальные составляющие каркаса.

Теперь можно заняться укладкой горизонтально ориентированной обрешётки. Брусья следует устанавливать поперёк уже имеющихся

Места пересечения важно зафиксировать саморезами. Если крыша пологая, то обрешетка должна располагаться вдоль

В процессе проведения работ следует использовать фанеру, которая не боится воздействия влаги. Следует учесть, что монтаж крыши из ондулина своими руками предполагает наличие крайне прочной системы каркаса. По той причине, что ондулин податлив, значительные просветы между составляющими обрешётки могут стать причиной проседания материала. Первоначально это станет причиной не очень эстетичного вида, который впоследствии приведет к протекам.

Инструкция по монтажу ондулина

Чтобы правильно крыть крышу ондулином, нужно обязательно придерживаться определенного алгоритма.

Вашему вниманию инструкция по укладке ондулина своими руками:

Крепление первого листа нужно начинать со стороны, дальней от ветра, и обязательно с нижней части ската. Для выравнивания листов натяните шнур по нижней кромке, учитывая, что вылет листа должен оканчиваться на расстоянии около 5 см от фартука-капельника. Крайней волной лист должен заходить на ветровую доску. В пространство волн между листом и обрешеткой поместите заполнитель, освободив в нем отверткой вентиляционные отверстия. Если этого не сделать, то в отверстия под волнами могут залетать птицы, и даже поселиться шершни.

Спец.гвозди оснащены специальными шляпками, поэтому крепление осуществляется так: молотком вы под углом 90 градусов пробиваете гвоздь с открытой шляпкой, а после того, как вбили его, надеваете декоративную шляпку-заглушку.
Помните, что на каждом листе у вас будет три линии крепежей. Чтобы попасть гвоздем в обрешетку либо разметьте лист, либо натяните по линии обрешетки веревку

Важно помнить, что отступ линий, по которым вбиваются гвозди будет зависеть от шага вашей обрешетки, однако менее, чем 3 линии гвоздей на листе быть не может. Далее крепление осуществляйте по схеме ниже.

Второй листок уложите внахлест на 1 волну, и прибивать гвоздями его первую волну вы уже будете вместе с нахлестом, то есть сразу в обрешетку сквозь два листа. В процессе следите, чтобы второй лист не выступал за границы шнурка, регулирующего горизонтальность низа кровли. В любой иной ситуации листы будут лежать косо. Если нужно будет отрезать кончик листа, можно воспользоваться ножовкой.

Второй- следующий ряд относительно первого ложится в порядке шахматной доски. Для этого, возьмите и разрежьте лист продольно посередине. Установите нахлест между рядами 10-15 см. Если позволяет уклон крыши, тогда нахлест допустимо уменьшить, добившись, тем самым, экономии в расходе материала.

• После окончания монтажа последнего сегмента, можно перейти к креплению аксессуаров кровли, выполняющих функции защиты и декора.
• Щипцовые элементы устанавливаются на ветровую доску, которая вплотную прижата к ондулину. Нахлест щипцов- около 15 см. Прибивается теми же гвоздями в торец.
• Конек для ондулина крепится с края крыши, противоположного преимущественному направлению ветра, как и листы. Прибивается конек в каждую нижележащую волну, с двух сторон поочередно. Нахлест элементов конька составляет также 15 см.

Теперь, когда вам известна пошаговая инструкция укладки ондулина, вашему вниманию видео инструкция для более детального ознакомления с процессом монтажа.

Теперь вы сможете легко крыть крышу с помощью ондулина. Возможно, вы уже имеете опыт работ с этим материалом? Поделитесь впечатлениями с читателями ниже.
