Кирпичная печь: варианты кладки, разновидности печей и особенности постройки дымоотвода (90 фото)

Какой металл использовать

В преддверии изготовления печи обязательно надо осмотреть металл на наличие дефектов – коррозии, трещин, выпуклостей. Если они есть, их надо обработать методом шлифовки, сварки, штамповки.

Надежность и прочность печи придает материал, из которого она собрана. Подходящими металлами для тематической задачи можно считать:

• Обычную сталь;
• Жаропрочную сталь;
• Чугун.

Если печь изготовлена из готовой емкости, то порой в качестве последней выступает бидон или огнетушитель. Самый прочный материал – сталь. Но данный показатель (прочность) также зависит от толщины. Если она составляет 10-18 мм, то печь будет служить долго.

При наличии большого количества чугуна придется делать тяжелую печь со стенками толщиной 6-25 мм. Несмотря на свой огромный вес, соответствующие конструкции быстро нагреваются и надолго сохраняют тепло. Говоря иначе, чугунные печи имеют хороший КПД.

Простая кирпичная уличная печь для хлеба и пиццы

Возвести уличную печь для хлеба и пиццы можно из различных материалов — огнеупорного кирпича, бетонных плит или из специальных готовых модулей для строительства печей, которые собираются как конструктор. На возведение из готовых деталей уличной печи для пиццы потребуется не более трех часов, а для строительства домика вокруг нее необходимо больше времени.

Место для возведения уличной печи для готовки следует выбирать особенно тщательно. Хотя в такой печи открытый огонь не используется, все-таки необходимо выбрать для нее защищенный от ветра участок вдали от деревянных построек и деревьев (не менее б м), но не слишком далеко от дома, так как придется носить продукты и посуду.

Масса простой уличной печи составляет не менее 400 кг, поэтому на месте ее установки необходимо возвести специальный фундамент. Для этого необходимо вынуть грунт на глубину 20-40 см и положить уплотненную песчано-гравийную смесь.

Сверху необходимо уложить армированные тротуарные плиты толщиной 5-10 см. На фундаменте следует выложить один ряд кирпичной кладки, который будет являться опорой для стен печи. Затем нужно возвести подпечье — каркас из бруса 9×9 см, соединенного внахлестку крепежными болтами. На готовый каркас будет монтироваться огнеупорная теплоизоляционная плита толщиной 8 см.

Основной частью простой печи на улице является топливник, или горнило, который представляет собой прямоугольный ящик, где происходит сжигание дров. В нем же готовится еда. В горниле располагается устье для выхода дымовых газов. Выше него находится дымовая труба. Глубина горнила обычно составляет 75-100 см.

Для возведения горнила используют кирпич или бетонные плиты. Кроме того, можно приобрести готовый строительный набор для уличных печей, детали которого изготавливаются из специального жаропрочного бетона. Такую кирпичную летнюю печь легко собрать как конструктор.

Готовые блоки соединяются между собой с помощью специального жаропрочного клея-мастики. Вместо него можно использовать раствор из 2 частей обычного цемента, 4 частей жаропрочного цемента и 4 частей мертеля. Перед кладкой рекомендуется увлажнить швы, а затем не допускать зазоров в слое раствора. Если не удалось достать готовый набор для строительства печи для хлеба и пиццы, то можно сложить ее самостоятельно из кирпича. Для кладки рекомендуется использовать красный кирпич нормального обжига, а топливник следует возводить из огнеупорного кирпича. В качестве раствора лучше всего использовать смесь из огнеупорной глины и песка (в соотношении 1:2) и затворить водой до консистенции густых сливок.

Пока готовая печь для хлеба и пиццы будет сохнуть, можно приступить к защите ее от осадков. Для этого стропила в нижней части необходимо зафиксировать к фундаментной плите и покрыть опалубкой из вагонки. При этом следует оставить минимум 20 см пространства между печью и скатом крыши для дальнейшей теплоизоляции печи. Сверху крышу нужно покрыть битумной черепицей, а конек крыши — листовой сталью.

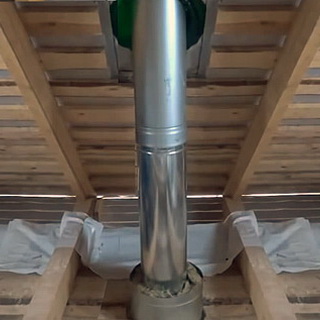

Трубу следует вставить в манжету со свинцовым напуском, наполненную минеральной ватой. Для защиты трубы от проникновения влаги необходимо зазор между манжетой и трубой заполнить высокотемпературным силиконом. Между трубой и крышей следует уложить слой минеральной ваты. В уличных печах теплоизоляция очень важна. Между печью и скатом крыши нужно насыпать слой негорючего керамзита толщиной 10 см и уложить минеральную вату. Такая прослойка защитит крышу от перегрева и создаст оптимальную температуру для выпекания. Кроме того, качественная теплоизоляция позволит готовить пищу даже в холодное время года — до -10 С. При более низких температурах использовать уличную печь нецелесообразно: будет расходоваться большое количество дров.

Свес крыши перед устьем печи является пожароопасным местом, поэтому он должен быть облицован огнеупорными плитами толщиной 30 мм. Из-за сильного жара от печи фронтон рекомендуется построить не из дерева, а из ячеистого бетона толщиной 50 мм и облицевать плиткой. Для большей надежности все деревянные детали следует покрыть специальным защитным составом — антипиреном. Кроме того, любую деревянную конструкцию под открытым небом необходимо защищать от грибка, насекомых и гнили. Для этого можно использовать специальные химикаты. Проще всего для защиты древесины нанести на деревянные части конструкции влагостойкую краску.

Формы печей из кирпича для дома

Кроме специфики функций, для классификации кирпичных печей могут использоваться и другие параметры.

По форме встречаются следующие варианты печей для дома из кирпича:

• Прямоугольные. Соорудить такие конструкции проще всего.
• Квадратные. Обладают наиболее компактными размерами.
• Угловые. Отличный вариант для небольших помещений и комнат со сложной конфигурацией.
• Круглые. Очень экзотичный и красивый вариант.
• Т-образные. Наиболее традиционная разновидность печей из кирпича для дома.

Форма печи обычно выбирается, исходя из специфики места установки и предпочтений хозяев дома.

Также существует разновидности печей для дома по модели топки, где главным параметром выступает толщина стенок:

• Толстостенные. Отличаются самой высокой эффективностью.
• Тонкостенные. Ими комплектуются только варочные разновидности печей из кирпича.
• Комбинированные. Обычно применяются в отопительно-варочных типах печей для дома.

Как правило, готовую кирпичную конструкцию печи дополнительно отделывают тем или иным способом.

Для этих целей может использоваться:

• Штукатурка.
• Декоративный кирпич.
• Плитка или печной кафель.
• Специальный металлический футляр.

Выбор варианта отделки в основном зависит от общего интерьера жилища и типа печи из кирпича. Первые три варианта потребуют применения специального жаропрочного раствора на основе качественной глины. В принципе, для этого можно использовать ту же смесь, на которой проводилась кладка. Особенно хороши в этом отношении сухие порошки заводской фасовки: для приготовления готового раствора их необходимо развести в воде, в указанных на упаковке пропорциях. В случае со штукатуркой обычно применяется дополнительная армирующая сетка из стали, которую фиксируют на кирпичные стенки. Штукатурные работы разрешается проводить только после полного высыхания кладки.

Что касается облицовки с помощью декоративного кирпича или кафеля, то для этих целей можно применять только специальные термостойкие образцы, хорошо переносящие значительные температурные колебания. В некоторых случаях кирпичные стенки оставляются без всякой отделки, однако для этого кладку необходимо выполнить максимально качественно. Также это допускается в тех случаях, когда ко внешнему оформлению печи не предъявляются особенные требования. Это бывает, к примеру, если отопительная конструкция сооружается где-то в гараже, сарае или теплице.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

• Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
• Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
• Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Плюсы и минусы металлических печей

Металл относится к прочным материалам, но он одновременно пластичен и податлив, что позволяет придать ему почти любую конструкцию. Он способен выдержать высокие нагрузки и перепады температур. Имеется немало методов обработки металлов, поэтому при изготовлении печей можно применять различные технологии.

Еще одним важным преимуществом печи для дома из металла считается цельность конструкции, поэтому ее можно без проблем перемещать и перевозить. С крупными сооружениями из кирпича это сделать невозможно.

По причине незначительного веса металлическим агрегатам не требуется обустройство отдельного прочного фундамента, а установка заключается только в возведении дымохода. В неотопительный период мобильное железное изделие можно переместить в подсобку или сарай и тем самым освободить пространство в помещении.

Металл, используемый в качестве материала изготовления агрегата, отличается высокой теплопроводностью, в результате чего он быстро нагревается, но и остывает аналогично. Такой обогрев способствует повышению КПД. В кирпичных печах сначала следует подождать, когда начнется внутренний теплообмен, а до этого в процессе протопки все полученное тепло уходит в дымоход.

Почти все преимущества металлических агрегатов основаны на особенностях этого материала – он достаточно плотный, не пористый, под воздействием конденсата не отсыревает как кирпичи. Им не опасны длительные перерывы в работе, они не нуждаются после простоев в разгонной протопке.

Металлические печи для дачи легче сертифицировать и на них проще оформить разрешение в пожарной инспекции, что позволит сэкономить и деньги, и время. В продаже встречаются модели, которым вообще не требуется согласование, а только установка автономного дымохода.

Но у металлических агрегатов имеются и недостатки:

1. Они не «дышат», так как в отличие от кирпича металл не пористый материал. Кирпичная печь при остывании поглощает из воздуха влагу, а при нагревании отдает ее. В результате в помещении создается постоянный баланс влажности, обеспечивающий ощущение комфорта. Иногда металлические агрегаты облицовывают кирпичом, чтобы добиться аналогичного эффекта, но он получается не таким результативным, а конструкция теряет легкость и мобильность.
2. Как уже говорилось, металл быстро нагревается и остывает, поэтому для поддержания тепла в доме, печку из него приходится топить постоянно, а иначе она через несколько часов полностью остынет. Решить данную проблему можно путем изготовления металлического агрегата длительного горения. Но в любом случае он является постоянным очагом, создающим риск возникновения пожара и угара, и по этой причине его нельзя надолго оставлять без присмотра.
3. Основной минус металлических печей заключается в их пожароопасности. У них стенки при нагреве раскаляются до такой степени, что могут спровоцировать воспламенение предметов, отделочных материалов, напольного покрытия, расположенных в непосредственной близости от огня. Поэтому в МЧС не просто получить разрешение на использование железного агрегата в жилой постройке – для него придется обустроить отдельную котельную.
4. Срок эксплуатации печки из металла для дома составляет до 20 лет. При частой эксплуатации даже толстый металл выгорает, в результате чего стенки изделия становятся тоньше. Но всего за десятилетие работы печь полностью окупает свою стоимость за счет сокращения расходов на топливо и возможности заменить агрегат без ремонта и перепланировки помещений.

Особенности русской печи

Возводится русская печь своими руками сравнительно легко в отличие от иных подобных конструкций. Но прежде чем начать, нужно ознакомиться с ее устройством и принципом работы.

С давних времен русские печи возводились по разным технологиям и могли иметь абсолютно отличную друг от друга форму. Некоторые модели можно и вовсе отнести к шедеврам искусства. Размеры подобных конструкций также бывают различны, но традиционная печка имела следующие характеристики:

1. По длине – около 213 см или 3 аршина
2. По ширине – около 142 см или 2 аршина
3. По высоте – около 180 см или 2.5 аршина

Если возвести классическую печку указанного размера, она без труда способна отопить помещение площадью 35-40 м. кв. располагают подобную конструкцию в углу комнаты неподалеку от дверного проема.

Кликните для увеличения

Начинать кладку рекомендуется на основание, которое возводится из битых кирпичей или бутовых камней. В старорусские времена под низом размещали дубовые или хвойные сваи. Каждую модель рекомендуют оснастить подпечником, в котором будут складываться сухие для топки дрова или различный инвентарь.

Готовим все необходимое

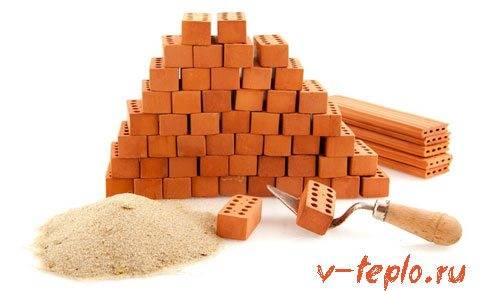

Чтобы возвести русскую печь своими руками, нужно подготовить весь необходимый строительный материал для работы:

• Огнеупорный и шамотный кирпич
• Песок и глина для кладочной смеси
• Дверцы, колосниковая решетка, задвижка и прочие металлические изделия
• Асбестовый шнур
• Мягкая проволока

Если у вас стоит задача сделать отопление в частном, загородном доме, советуем ознакомится с альтернативными способами

Набор инструмента можно назвать абсолютно стандартным для любого печника:

1. Мастерок
2. Уровень и рулетка
3. Отвесы
4. Емкость для раствора
5. Молоток и киянка
6. Болгарка

Для русской печи кладочный раствор должен обладать особыми показателями жаропрочности. Рекомендуемый мастерами состав, следующий:

• 1 объемная часть чистой воды
• От 3 до 5 объемных частей речного сеянного прокаленного песка
• 3 объемные части самой жирной глины, выдержанной сутки в воде

Если жирный раствор начинает трескаться, его следует замазать более редким раствором глины. Цемент или известь использовать не рекомендуется.

Далее будет рассмотрена русская печь своими руками с лежанкой. Она будет отличаться от классической по форме и внешнему виду, но ее характеристики ничуть не уступают. К тому же ее кладка значительно легче.

Если вам нужна отопительная печь с высоким КПД, советуем обратить внимание на булерьян, изготовить её самостоятельно не составит труда

Чем можно покрасить печку

Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.

Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:

• кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
• силикатные или акриловые краски;
• жаростойкий лак (например, ПФ-238) вперемешку с красителем.

В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.

Какой раствор использовать для кладки?

От качества кладочного раствора напрямую зависит надежность и долговечность готовой печи. Кладка будет вестись с использованием раствора на песчано-глиняной основе.

В приготовлении раствора нет ничего сложного. Возьмите глину, залейте ее водой и размочите. Просейте смесь через сито, а затем размешайте в «глиняное молоко». В завершении добавьте некоторое количество воды, чтобы получить достаточно вязкий и пластичный раствор.

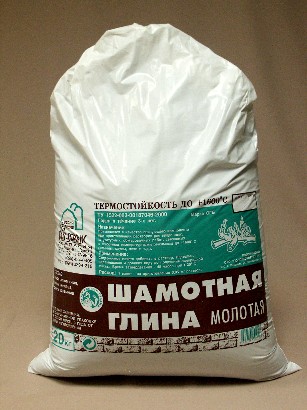

Шамотная глина

Помните, от правильности приготовления кладочного раствора напрямую зависит надежность и прочность печи. Сделаете все как нужно – печь будет эффективно обогревать ваш дом в течение долгих лет. Нарушите технологию или решите сильно сэкономить на материалах – тепловой агрегат вряд ли сможет полностью раскрыть свой потенциал и простоять в течение хоть сколь бы то ни было долгого срока.

Раствор, используемый для кладки печи

Виды печных отопителей

Печек для дачи, в которые можно загрузить дрова, очень много. Но по тому материалу, из которого изготовлена печь, их разделяют на два вида.

Таблица 1. Эффективность разных видов печей.

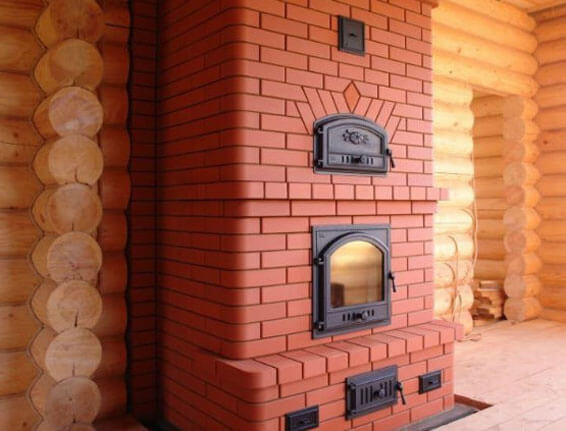

Печи из кирпича

Такие конструкции возводят из огнеупорного кирпича — красного, который не боится температуры и не трескается от нагревания. Кирпич используется пустотелый для облегчения нагрузки на фундамент. Печь может иметь разную форму и конфигурацию, от этого зависят не только её размеры, но и КПД, и степень сгорания топлива. Всем известная русская печь также складывается из кирпича, а потом обмазывается и белится. Но для современной дачи она не подойдёт: слишком велика и тяжела, трудна в постройке, кроме того, она должна постоянно протапливаться. После полного остывания она нагреет помещение лишь через несколько часов.

Намного лучше подойдут для дачного дома более компактные варианты с быстрым прогревом: «голландка» и «шведка». Обе этих печи не требуют сооружения грубы, тепло выделяют стенками, внутри которых проходит дымоходный канал. От количества колен и изгибов в канале зависит теплоотдача печи, степень сгорания топлива и другие факторы. Такие печи под силу сложить своими руками любому дачнику, если придерживаться инструкции.

Кирпичную печь можно выложить по своему проекту

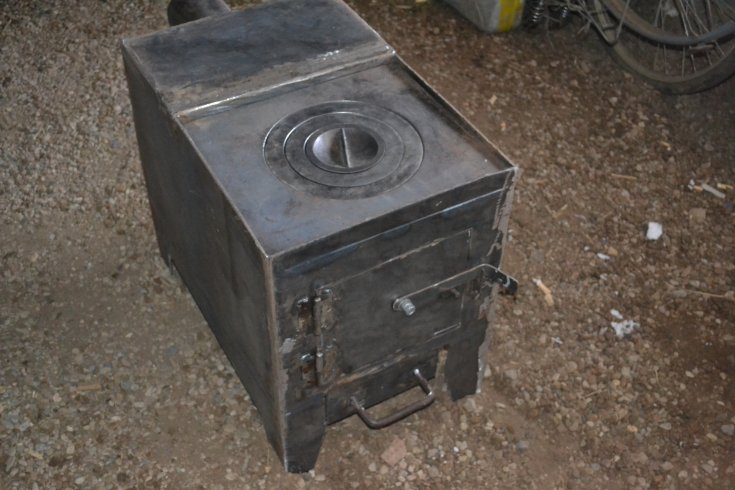

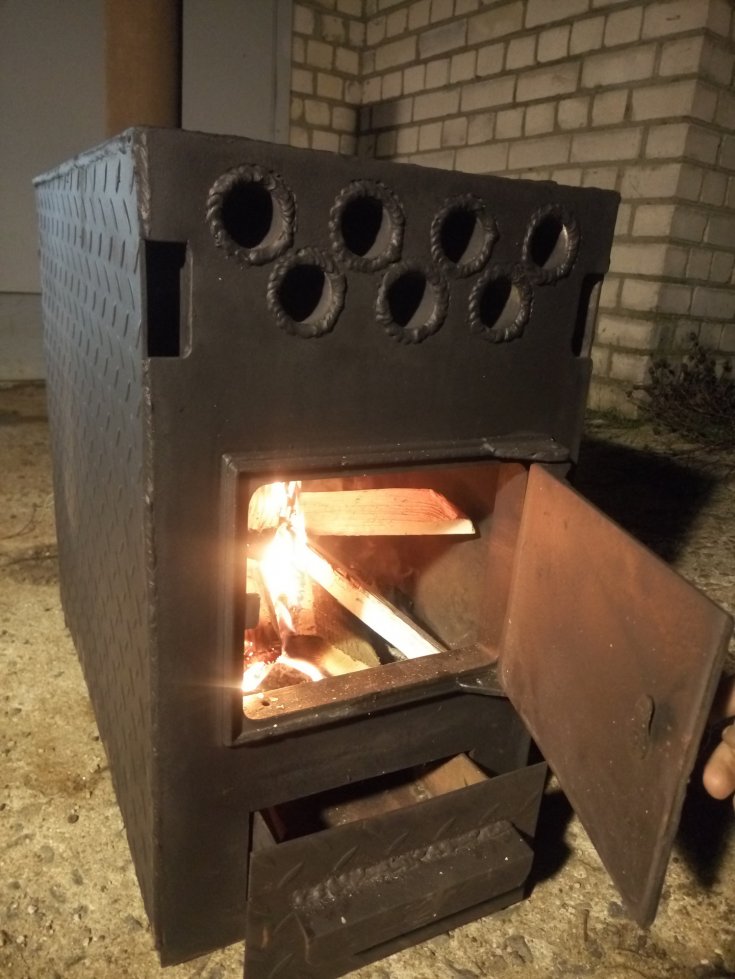

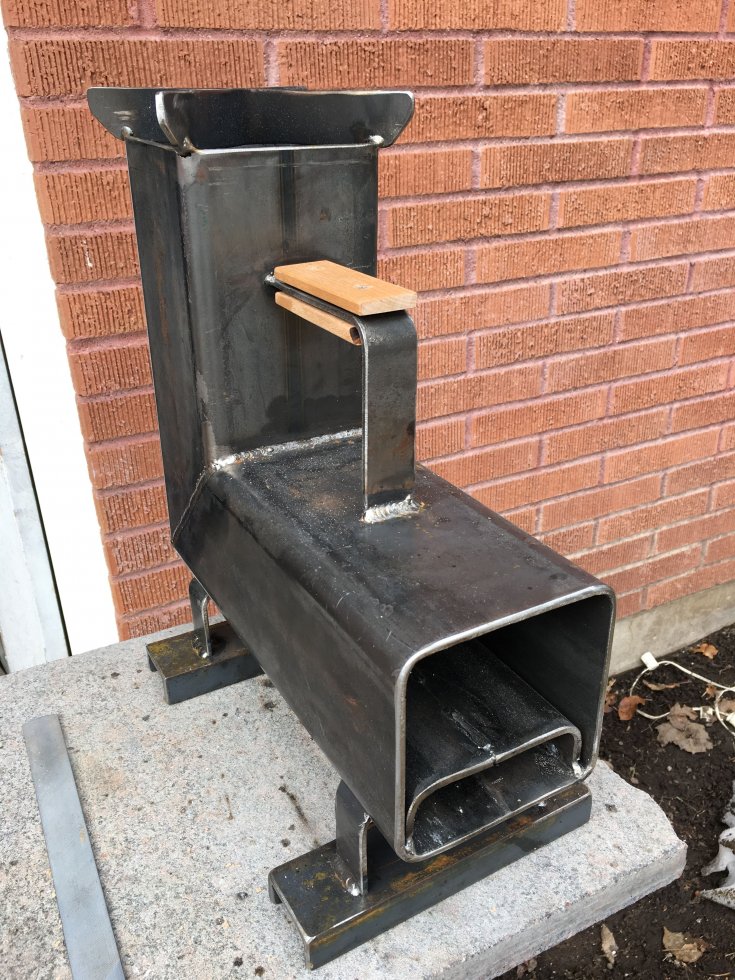

Металлические печи

Материалом для этих изделий служит чугун либо сталь. Чугунные конструкции хороши тем, что имеют стенки большей толщины пористой структуры. Нагревшись, они медленнее остывают, продолжая отдавать тепло. У стальных своё преимущество — они меньше весят, так как сталь прочнее, и стенки печи делают тоньше. Такая печь, затухнув, быстро остывает, зато и нагревается за считанные минуты — для небольшого дома самое то.

Обзор рынка

К стальным печам принадлежит буржуйка — простейшая цилиндрическая печь с одной дверцей и дымоходом из простой трубы. При наличии материалов её можно сделать самостоятельно с помощью домашнего инверторного сварочного аппарата. Ставят на дачах и конструкции посложнее — печи «Булерьян», Бутакова. Их конфигурация позволяет работать печи как конвектору, прокачивая воздух через нагретые пламенем трубопроводы. Такие системы отличаются очень высокой скоростью прогрева.

Главный плюс металлических печей — это готовый вариант исполнения, достаточно взять и купить. С другой стороны, цена может оказаться выше, чем при самостоятельной кладке кирпичной печи.

Железная печь уже готова к использованию

Устройство печного тела

Собранные воедино стены печной конструкции принято называть телом. Спрашивается, как сделать печь из кирпича своими руками, если рядом находится стена?

Ответ кроется в поэтапности возведения печного тела:

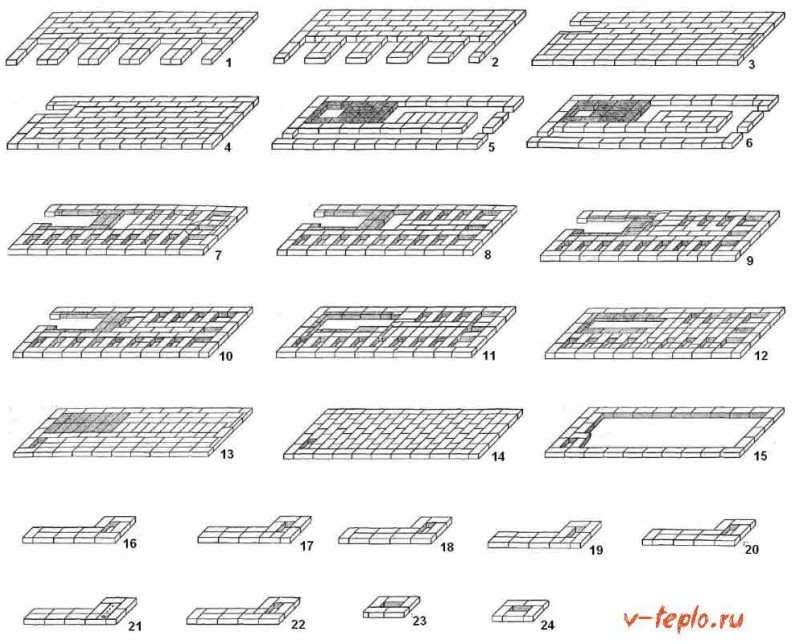

• Сначала идет разметка первого печного ряда. Разметка осуществляется согласно положению стен комнаты (печь должна располагаться так, как расположены стены).
• В месте размещения камина монтируется решетка. Приближенный к этому месту кирпичный ряд надо укладывать с помощью печного раствора.
• Каждый следующий уровень необходимо тщательно выравнивать, используя уровень.
• При складывании второго ряда стену печи, которая смотрит на стену комнаты, следует дополнить наружным кирпичным рядом, чтобы улучшить пожарную безопасность.
• Место для расположения дымохода в заполнении не нуждается.
• Снизу конструкции предусматривается дверца для удобной чистки печи от золы. Дверца сажается при помощи раствора. Дополнительную фиксацию подвижному проему может придать проволока. Последняя закладывается между кирпичами.
• После второго ряда нужно проложить еще три, чтобы установить кирпичный упор для решетки;
• Для укладки решетки используется огнестойкий кирпич. Равномерному сцеплению решетки с кирпичами способствуют заранее проделанные в последних отверстия;
• По соседству с решеткой устанавливается большая дверца. Фиксация последней осуществляется посредством проволоки.

Благодаря фото печи из кирпича, сделанной своими руками, можно определить, что топочный ряд надо класть над камином. За его усиление отвечают металлические уголки и полосы. Кладка может на них не лечь, поэтому кирпичи иногда приходится подгонять болгаркой.
