Выбор автоматических выключателей для дома

Выбор автоматического выключателя с учетом требований к отключающей способности при КЗ

Для установки низковольтного автоматического выключателя требуется, чтобы его предельная отключающая способность (или отключающая способность вышестоящего выключателя, удовлетворяющего условиям координации с нижестоящим) была равна расчетному ожидаемому току короткого замыкания или превышала.

Автоматический выключатель, предназначенный для использования в низковольтной электроустановке, должен удовлетворять одному из двух следующих условий:

• иметь предельную отключающую способность Icu (Icn), которая равна расчетному ожидаемому току короткого замыкания в месте установки или превышает его;
• использоваться совместно с другим устройством, расположенным выше по цепи и имеющим требуемую отключающую способность.

Во втором случае характеристики этих двух устройств должны быть согласованы так, чтобы ток, который может проходить через вышерасположенное устройство, не превышал максимальный ток, который способны выдержать нижерасположенный выключатель и все соответствующие кабели, провода и другие элементы цепи без какого-либо повреждения. Данный метод целесообразен при использовании:

• комбинаций плавких предохранителей и автоматических выключателей;
• комбинаций токоограничивающих автоматических выключателей и стандартных автоматических выключателей. Этот метод называют «каскадированием» (см. подраздел Согласование характеристик автоматических выключателей).

Количество выключателей

Число силовых цепей в квартире нужно узнать заранее, тогда и с количеством автоматов разобраться будет просто.

Силовой цепью в данном случае называют провод, который идёт в квартиру от электрического щита. К нему же подсоединены приборы, которые обозначены как потребители. Обычно в городских квартирах осветительные приборы соединяют с одной цепью, с другой идут розетки. По отдельному проводу получает каждый из приборов:

• Посудомойки.
• Водонагреватели.
• Кондиционеры.

Значит, каждый из них включается в свою сеть.

Интересно. Современные стандарты говорят о необходимости подключать на каждую электроцепь свой выключатель, отдельный. На вводе проводов в квартиру должен стоять ещё один. Такие автоматы и обозначаются как вводные. Они не только защищают проводку, но и поддерживают функцию обесточивания квартиры. К примеру, при проведении электротехнических работ.

Внутреннее содержание

Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов – 0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.

Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А.) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Сечение кабеля

От этого показателя выбор конкретного прибора тоже может зависеть. Если ток изначально больше, чем надо — велика вероятность перегрева кабеля из-за слишком большого количества энергии, протекающей по нему. Если выбор сделан правильно — повреждения не появляются, кабель не повреждается даже при аварийных выключениях.

Важно

Способы прокладки или установки кабелей тоже надо принимать во внимание в такой ситуации. В зависимости от места расположения кабеля, характеристика может меняться в два раза, а то и больше

Существуют специализированные таблицы, где показана зависимость сечения кабеля от фазности сетей и номинального тока. Благодаря этому решение принимать гораздо проще.

Короткое замыкание

Надо понимать, что в электрической схеме устройство работает не одно. Оно создаёт целый комплекс с другими автоматами. Это способствует созданию собственной, специфической последовательности срабатываний. Такое явление и получило название избирательности, селективности. Если её соблюдать по всем указанным параметрам — то обеспечивается стабильное поступление электроэнергии ко всем потребителям.

Например ситуация, когда прибор сталкивается с коротким замыканием. Аварийный ток при таких обстоятельствах часто проходит через автоматы щита дома, подъездного, и квартирного щитов.

Интересно. Надо сделать такой выбор, чтобы любые неисправности оперативно устранялись за счёт работы ближайшего к месту отключения автомату. Остальные устройства должны продолжать работать, чтобы приборы получали необходимую энергию.

Поэтому во время проектирования часто занимаются так называемым «резервированием». Предполагается, что абсолютно надёжной не может быть ни одна система. Поэтому нужно, чтобы рядом всегда находились дополнительные автоматы, которые будут страховкой, если основные выйдут из строя.

Для прохождения тока можно подготовить два пути:

1. Основной.
2. Дополнительный.

Такие селективные автоматы устанавливают перед входом к основному. Главное направление при работе — отключение аварии. В дополнительных приборах включают резисторы, обеспечивающие небольшое снижение тока. По этим причинам присутствует и задержка на срабатывание по времени.

Селективный автомат не отключается, если другой нормально справляется с аварией. В работе прибор остаётся через дополнительный контакт и канал.

Разные виды

Как рассчитать автомат по нагрузке?

Для того чтобы узнать какую мощность выдержит автоматический выключатель необходимо применить физическую формулу P=U*I. Мощность равна напряжение умножить на силу тока.

Пример: на какую мощность рассчитан автомат 16А? У нас в сети 220 Вольт умножаем на 16 А получаем 3520 Вт. То есть 3,5 кВт его номинальная нагрузка.

Мы также уже знаем про время токовые характеристики автомата. Из них можно сделать расчет.

При достижении потребляемой мощности в 3977 Вт (1,13*3520) автоматический выключатель не отключится вообще. Т.е. автомат с обозначением С 16 выдержит почти 4 кВт без проблем.

1,45*3520=5104 Вт — а при такой нагрузке он отключится менее чем за 1 час.

Автоматические выключатели (пакетники, автоматы, автоматы на DIN-рейку)

Автоматические выключатели служат для коммутации электрических сетей, их защиты от токов короткого замыкания и перегрузок. В быту применяют модульные автоматы, имеющие стандартизованные габариты.

Устройство модульных автоматов

Модульные автоматические выключатели собирают в корпусах из диэлектрических материалов, ширина которых кратна 17,5 мм. Внутри корпуса расположены:

• механизм расцепления с рычагом;
• катушка электромагнита;
• подвижные и неподвижные контакты;
• устройство гашения дуги;
• биметаллическая пластина;
• винтовые зажимы для подключения проводов.

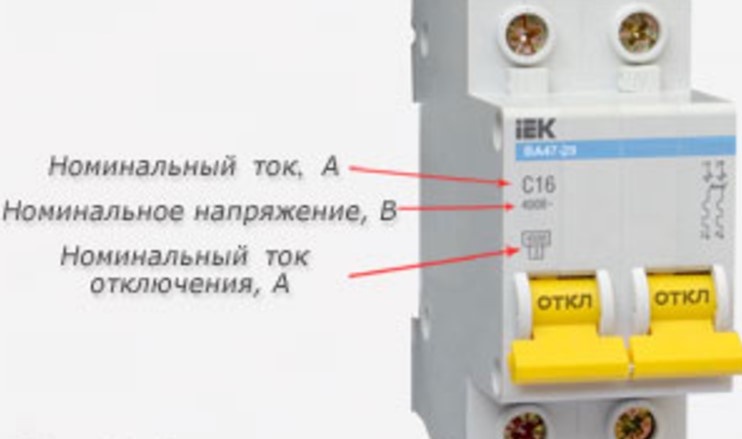

На корпусе имеются элементы крепления на DIN-рейку, логотип производителя, надписи с основными характеристиками.

Включение/отключение автомата производится механизмом расцепления при нажатии на рычаг. При токе, превышающем номинальный на 13 – 45%, биметаллическая пластина нагревается и через некоторое время разрывает цепь. При коротком замыкании шток электромагнита воздействует на устройство расцепления и автомат отключается почти мгновенно.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Расчёт мощности потребителей

Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома.

Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.

В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:

• пылесос (1300 Вт);
• электроутюг (1000 Вт);
• кондиционер (1300 Вт);
• компьютер (300 Вт).

Сложим данные показатели (1300 1000 1300 300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.

Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!

Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.

На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.

Сечение проводника, мм кв.	Допустимая мощность нагрузки, Вт	Номинал выключателя, А
Медь	Алюминий	220 А, 1 фаза	380 В, 3 фазы
1,5	2,5	2 200	5 300	10
2,5	4	4 400	10 500	20
4	6	5 500	13 200	25

Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:

• S = U *I;
• P = U * I * cos ϕ;
• Q = U * I * sin ϕ.

Активная нагрузка

Активная нагрузка

Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.

Емкостная нагрузка

При подключении конденсатора к сети переменного тока происходит обмен энергией в обоих направлениях. Этот процесс не сопровождается полезной работой.

Соотношение энергий

В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.

При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.

Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.

Коммутационная способность каналов

Эта характеристика нужна для определения той величины в амперах, которую автоматический выключатель способен разрывать без каких-либо проблем. Даже если появляется аварийная ситуация. Если на практике значение превышают — то прибор не может без проблем справляться с аварийными ситуациями. Сам автомат сгорает, потому что работает со слишком большой мощностью дуги.

Материал проводов в подводящих кабелях — один из самых главных параметров, влияющих на выбор

Важно обращать внимание на удаление объекта от подстанции

В технической документации указывают два параметра, имеющих значение в этом случае:

• Предельная способность.
• Коммутационная износоустойчивость.

Благодаря последнему показателю проще понять, сколько раз автомат может сработать, пока не наступит естественный износ, после чего автомат лучше менять.

Разные модели одного производителя

Конструкция автоматического выключателя

Мощности бытовых приборов постоянно растут. Число электрических двигателей разного назначения увеличивается.

Практически для каждого электродвигателя, как бытового назначения, так и промышленного, требуются автоматические выключатели.

С учетом того, что устройства эксплуатируются в различных климатических и температурных условиях, на рынок поставляется несколько вариантов изделия.

Непосредственно от производителя можно получить выключатели открытого типа, в литом корпусе и модульные. Первый тип устройства рассчитан на большие мощности и применяется в промышленности.

Прибор в литом корпусе — можно использовать для включения и отключения электродвигателя. Кроме этого, его используют в горной промышленности.

Выключатель любого типа состоит из четырех основных частей:

• контактная группа;
• расцепитель тепловой;
• пластины для гашения дуги;
• механизм управления.

Современные конструкционные материалы и расчет разработчиков позволили создать надежный и долговечный выключатель.

Точный выбор провода при монтаже системы электроснабжения на любом объекте позволяет обеспечить ее эффективную эксплуатацию, оправдывающую расчет производителя.

Видео:

Запуск электрических двигателей, подключение приборов обогрева и освещения должны выполняться без помех и сбоев.

Именно такой режим работы обеспечивают автоматические выключатели.

Расчет конструкции и производства устройств выполняются как отечественными, так и зарубежными компаниями.

Прочитав статью, вы узнали, как правильно сделать расчет о выборе производителя автоматического выключателя.

Для чего служит автомат

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

Обзор брендов

Итак, для начала вкратце расскажем об основных производителях автоматических выключателей. Что касается зарубежных брендов, наиболее известными считаются:

• ABB. Шведско-швейцарская компания, которая по праву считается лидером в области производства электротехнической продукции. На сегодняшний день автоматические выключатели ABB являются наиболее качественными, долговечными и безопасными в использовании. Как Вы понимаете, за такую зарубежную продукцию придется отдать больше денег, нежели за отечественную модель. В то же время разница в цене небольшая, поэтому для дома и квартиры рекомендуем покупать автоматы от производителя АББ.
• Legrand. Страна производитель – Франция. Автоматические выключатели фирмы легранд не уступают по качеству марке ABB, поэтому для электромонтажных работ продукцию Legrand также предпочтительно выбирать. По стоимости автоматы примерно такие же, собственно, как и по надежности.
• Schneider Electric. Еще одна французская фирма, которая закрывает ТОП-3 лучших производителя, специализирующихся на выпуске надежных автоматических выключателей. Шнайдер Электрик уже очень давно обосновался на российском рынке электротехнической продукции и имеет множество положительных отзывов от опытных электриков.
• General Electric. Американский производитель силовых автоматов и другой электротехнической продукции, которого также можно назвать одним из лучших по качеству. На сегодняшний день существует множество дискуссий на форумах по поводу того, что лучше: GE или Legrand. Тут можно сказать, что обе марки выпускают автоматические выключатели хорошего качества, но по факту, на Легранд спрос больше на российском рынке.
• Siemens. Компания Сименс специализируется не только на выпуске автоматики, но все же имеет широкий ассортимент моделей для промышленного и бытового применения. Качество уже немного хуже, нежели у тройки лидеров, но все же является очень высоким. Цена, также немного ниже по сравнению с такими производителями, как АББ, Легранд и Шнайдер Электрик.
• Moeller. Немецкая фирма, удачно конкурирующая с таким мировым гигантом, как ABB. Несмотря на то, что в 2007 году Moeller была выкуплена американской Eaton Corporation, на качестве и надежности продукции это не отобразилось в худшую сторону. Автоматические выключатели фирмы Moeller соответствуют всем мировым стандартам и пользуются высокой популярностью.

Среди отечественных производителей автоматов, лучшее качество у таких брендов, как:

• КЭАЗ. Продукция курского завода имеет среднее качество и примерно такую же цену. В линейке автоматических выключателей можно найти модель на любой номинальный ток, в то же время гарантия на автоматы 2 года, что дополнительно свидетельствует о хорошей надежности изделий.
• IEK. Скандально известная, судя по отзывам на тематических форумах, российская компания, которая изготавливает автоматы сомнительного качества. Недостаток продукции ИЕК в том, что при перетяжке прижимных винтов пластиковый корпус может разойтись. В то же время АВ гудят, даже если нагрузка далеко не критическая. Несмотря на свои недостатки, автоматические выключатели ИЕК пользуются высоким спросом на рынке России и Украины, что связано с низкой стоимостью автоматики данного производителя.
• Контактор. Завод принадлежит фирме Легранд, поэтом качество продукции на порядок выше, чем у остальных отечественных брендов. В то же время стоимость автоматов «Контактор» примерно такая же, как и у продукции стран евросоюза, поэтому, как нам кажется, лучше уже купить проверенную автоматику и быть уверенным в ее надежности.
• DEKraft. Относительно молодая российская фирма, которая занимается выпуском электротехнических товаров. Невысокая стоимость оправдывает не слишком хорошее качество, по сравнению с мировыми производителями. В то же время автоматы декрафт соответствуют всем российским стандартам и даже используются в строительстве бюджетных промышленных объектов, массового жилья.

Также хотелось бы сказать несколько слов о продукции из Китая. Китайские автоматические выключатели EKF electrotechnica, прямым конкурентами которых являются автоматы IEK. У обеих фирм примерно одинаковая цена и похожее качество. Как ни странно, Китай дает гарантию на свой товар сроком в 5 лет.

Как рассчитать номинал автоматического выключателя

Основной функцией АВ является защита электропроводки. По этой причине сначала обеспечивают соответствие номинала выключателя в амперах, сечения и материала (медь, алюминий) жил кабеля.

Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.

cos(f) – параметр, с помощью которого можно определить полную (номинальную) мощность по активной (потребляемой)

Однако при подключении станка или другой техники с электроприводом придется учесть индуктивную компоненту. Аналогичным образом действуют при наличии в цепи конденсатора.

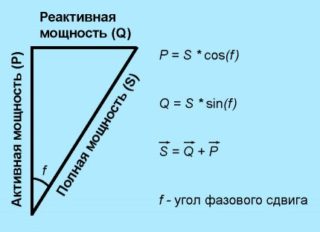

Формулы и пояснения:

• P = S * cos ϕ;
• Q = S * sin ϕ;
• S = P/ cos ϕ;
• ϕ – угол между векторами P и S (фазовый сдвиг).

Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.

В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):

• А – 30% (20-30);
• B – 200% (4-5);
• C – 5 раз (1,5);
• D – 10 раз (0,4).

Соответствующие режимы учтены при создании профильных стандартов. Чтобы предотвратить ошибочное отключение, надо выбирать подходящий тип автомата.

Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.

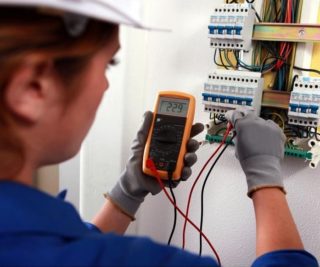

Измерение напряжения мультиметром

Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.

Вычислить силу тока можно следующим образом:

• P/U – постоянные источники питания, резистивные нагрузки;
• P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
• P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.

Выбор сечения жил

Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.

Классификация

Автомат отличается способностью практически мгновенно отключить линию, за которую отвечает. Такое устройство обеспечивает полную защиту от пробоев для техники, проводки. Как только отключение прошло — запуск ветки становится доступен сразу. О замене предохранительного прибора можно не беспокоиться.

Выбор делают, основываясь на 4 ключевых параметрах:

1. Номинальный рабочий ток.
2. Время-токовая характеристика.
3. Количество плюсов.
4. Номинальная отключающая способность у автоматов электрических, как выбрать их — рассказывается далее.

От одного производителя

Количество полюсов

Подключение АВ защиты сети предполагает определённое количество проводов, максимальное. При возникновении аварийных ситуаций полюса отключаются. Например, когда превышены допустимые показатели тока, уровень время-токовой временной.

Однополюсные

Самая простая модификация автомата. Главное назначение — защита отдельных цепей. Он может совместно работать с двух- и трёхфазными вариантами. Отводящий и питающий кабель подключают всегда.

Функция одна — максимум защиты от возгорания. На нулевую шину помещают нейтраль проводки. Автомат обходят. Отдельное подключение — между проводом и шиной заземления.

Интересно. При подключении чаще всего выбирают одножильные провода. Но иногда допустимо решение с двухжильными. Верхняя часть автомата соединяется с питанием. Защищаемая линия идёт снизу, что упрощает работу. Устанавливают изделие на рейку DIN в 18 миллиметров.

Вводными автоматами такие виды оборудования не служат. При вынужденном отключении фаза разрывается. Нейтраль соединена с источником напряжения, из-за чего 100%-ная гарантия по защите отсутствует.

Двухполюсные

Такие виды автоматов применяют, когда сеть должна быть отключена от электропроводки полностью. Подобные приборы могут быть вводными, предполагающими полное обесточивание проводки при аварийных ситуациях. Поэтому абсолютно безопасными становятся любые работы по ремонту и замене внутренних деталей.

Двухфазные разновидности подходят, если нужен отдельный выключатель на однофазный электроприбор. Пример:

• станок;
• бойлер;
• водонагреватель;

Важно. При подключении устройств важно точно помнить схему защиты

Провод допускается применять как 1-, так и 2-жильный. От схемы подключения зависит, сколько жил точно выбирают в том или ином случае. Дин-рейка на 36 миллиметров становится основным приспособлением во время монтажа.

При подключении берут хотя бы 4 провода, снабжённых дополнительной защитой. За питание отвечают два. Сеть непосредственно соединяют с одним из них, питание перемычкой идёт через второй. Ещё есть два отходящих провода. Они требуют защиты.

Внутреннее устройство

Трёхполюсные

Их назначение состоит в защите трёхфазной сети, состоящей из 3 или 4 проводов. Актуальный вариант при следующих технологиях подключения:

1. Звезда. Синий провод в этом случае остаётся без защиты. Фазные соединяют с полюсами.
2. Треугольник. Предполагает, что центральный провод отсутствует.

Остальные две линии самостоятельно отключаются, если случается авария в одной из них.

Провода при подключении могут быть с 1 или 2, 3 жилами в равной степени. 54 миллиметра — минимальная толщина ДИН-рейки для установки.

Интересно. Три фазы предполагают функцию вводного автомата. Он будет как бы общим для любых типов трёхфазных нагрузок. В промышленности такие модификации тоже актуальны, чтобы обеспечивать током электродвигатели.

Одновременно разрешается подключать до 6 проводов. Фазных из них 3. Оставшиеся три — защищаемые. Это три однофазные проводки, и одна трёхфазная.

Одна из моделей

Четырёхфазные

Четырёхфазный автомат защищает трёх- и четырёхфазные сети. Пример — мощный двигатель, при подключении которого применяют соединение в форме звезды. На трёхфазной четырёхпроводной сети эти автоматы вполне могут стать вводными.

Соответственно, провода могут содержать от 1 до 4 жил при подключении. Ширина ДИН-рейки — 73 миллиметра.

Корпус допускает подключение в общем случае до 8 проводов. Четыре провода — фазные для электросети. Четыре — отходящие.

Простой вариант

Мощность

Выбирая автомат, важно учитывать, какой будет суммарная мощность для подключения устройств. Например — когда к электропитанию подсоединяют бытовые приборы, используемые чаще на кухне

Возьмём автомат, к которому подключают:

• Электрочайник.
• СВЧ-печь.
• Духовку.
• Холодильник.
• Кофеварку.

В сумме их мощность может достигать около 6,5 кВт.

Главное — помнить о том, что стандартное напряжение сети составит 220 В в большинстве случаев. Для эксплуатации при таких условиях лучше выбирать одно-, двухполюсные автоматы на 32А, суммарная мощность которых — до 7 кВт.

Обратите внимание. По мощности часто разрешают делать дополнительный запас

Ведь при дальнейшей эксплуатации может понадобиться подключение других приборов, изначально не подлежащих учёту. Поэтому при первоначальном анализе предполагается применение повышающего коэффициента.

Например — подключили дополнительный прибор, увеличивающий характеристику на 1,5 кВт. Тогда берут коэффициент в 1,5, на него умножают результаты, полученные ранее.

Иногда целесообразное решение — применение коэффициентов понижения. Например — если невозможно использовать несколько приборов вместе. Берём кухню с суммарной мощностью 3,1 кВт. Понижающий коэффициент — 1. Учитывают только минимальное количество приборов, которые одновременно подключаются в сеть.

Расшифровка знаков
