Сифон для душевой кабины с низким поддоном

Классификация сифонов для душевых поддонов по способу запирания слива

Душевой поддон можно использовать не только по прямому назначению. Он может стать ванночкой для маленького ребенка, или емкостью для замачивания белья. В этих случаях необходимо обеспечить удержание некоторого объема воды. Для этого существует несколько вариантов запирания слива душевого поддона.

Самым простым способом управления сливом является использование пробки, при помощи которой перекрывается выпускное отверстие. Такой вариант используется для сифонов, не оснащенных специальными запорными клапанами, которые все реже встречаются в современных душевых кабинках.

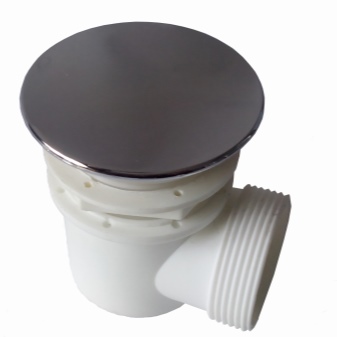

Сифон для душевого поддона с системой CLICK-CLACK

Усовершенствованной системой запирания слива является выпуск с автоматическим донным клапаном, который перекрывает отверстие путем воздействия на рычаг, который соединен с заслонкой. Он располагается вблизи смесителя и приобретается вместе с ним, что облегчает эксплуатацию водовыпуска, исключая необходимость контактировать с загрязненной водой, наклонятся или совершать прочие манипуляции.

Третим вариантом управления сливом является кнопка клик-клак, которая входит в комплектацию запорной арматуры. При однократном нажатии на нее ногой удастся полностью перекрыть сливное отверстие. Повторное воздействие позволит воде беспрепятственно поступать в канализационную систему. Сифон в душевой кабине с кнопкой клик-клак является самым надежным, удобным в использовании, простым в монтаже и долговечным вариантом. К тому же такая система водовыпуска характеризуется привлекательным дизайном. Недостатком варианта является высокая стоимость изделия.

Полезные рекомендации

Убедитесь в соответствии размера клапана поддона с шириной горлышка системы. Стандартные габариты различаются: 52, 62, 90 мм

Уделите особое внимание системе очистки мусора на входе в слив в низких основаниях ограждений для душа

При обустройстве канальной системы учитывайте некоторые особенности.

• Пропускная особенность канала не должна быть меньшей, чем расход воды в душе. К примеру, обычный гидромассаж потребляет 10 литров воды в минуту.
• Учтите расположение лотка от патрубка, а также до канализационной трубки. Чем оно меньше, тем лучше.
• Проверьте пропускную особенность системы при наличии сомнений. Попробуйте закрепить конструкцию к основанию и трубе и дайте в него воду под напором.
• Учтите диаметр шлага, который идет от патрубка. Он не должен быть менее 40 мм. Его уклон должен составлять 30 мм на 1 м.
• Чтобы обеспечить лучший доступ к конструкции (для его чистки), выбирайте секционный вариант. Он монтируется в дверях комнаты.
• Посоветуйтесь с профессионалами и (только при наличии уверенности в собственных силах) приступайте к монтажу системы.

О том, как собрать душевую кабину, смотрите в видео ниже.

Существующие конструкции

Из древности пришла к нам конструкция, в которой вода двух сообщающихся сосудов уравнивает свои уровни по высоте. Такие сосуды конструктивно можно получить, изогнув отрезок трубы, повернув его сгибом вниз. Вода, собравшаяся в изгибе, затворяя проход воздуха, становится водяным замком, оба конца трубы – сосудами.

Бутылочный

Сообщающиеся сосуды необязательно должны размещаться рядом. Один из сосудов может быть помещён внутри другого. Именно такая конструкция используется в гидрозатворе бутылочного типа. Это колба (бутылка), имеющая выводной патрубок и входная труба горловины, края которой находятся ниже лотка патрубка. Уровень поверхности воды задаётся высотой лотка выводной трубы. Существует конструкция, где водяной замок образуется применением двух разделённых перегородкой сообщающихся камер.

Конечно, в гидрозатворе, высота которого слишком ограничена, высота водяного замка небольшая. Если душ долго остаётся невостребованным, вода гидрозатвора испаряется, в помещение просачивается воздух из канализации. Ситуацию легко исправить, налив в душевую раковину немного воды, для наполнения гидрозатвора.

Трубный

Эта конструкция представлена гнутой в форме буквы U или S трубы. В месте сгиба трубы образуется замок из воды. Изготовляется затворное изделие чаще всего из пластиков. Бывает любой высоты, маловысотные модификации подходят для низких душевых поддонов. Мусор не задерживается внутренней гладкой поверхностью, поэтому частые прочистки не требуются. Долговечны.

Там, где постоянно не живут, выручает сухой затвор – сравнительно новый тип запорного изделия. Вода проходит в слив напрямую, без задержки. Вместо водяного замка используется силиконовая мембрана. Она выполнена в форме трубки из полимера, которая под напором воды расправляется и пропускает поток, а без воды приходит в исходное положение.

У этого затворного устройства масса достоинств:

• Надёжно в работе, отпадает надобность в регулярных проверках,
• Обходится без воды, поэтому не перемерзает,
• Изготовлено из антикоррозионного материала,
• Просто в монтаже и может быть установлено как горизонтально, так и вертикально,
• Не шумит при работе,
• Не образует застоя воды,
• Долговечно,
• Устойчиво к засорам.

Недостатком является дороговизна.

Для душа с низким положением раковины также используются трапы.

В глубоких поддонах часто предусмотрена возможность установки сифонов с переливом. Перелив – это дополнительное устройство из трубы, присоединяемой к сливному отверстию (наверху стенки раковины) и к затвору. Верхнее отверстие в душевой раковине имеет диаметр 4 см, поэтому переливная труба также имеет меньший диаметр.

Модификации затворных изделий с переливом разработаны для всех типов сифонов.

Разработчиками сантехнических приборов для того, чтобы задержать воду в полости раковины сантехнического прибора, придумали несколько устройств. Так, кроме обычного закрытия стока с помощью пробки, слив можно перекрыть рычажком, или нажатием кнопки. Пробочный вариант всем известен. Интерес представляют два других слива.

В одном случае донный клапан выпуска поворотом рычага закрывается автоматически. Рычаг располагается рядом со смесителем, чтобы был под рукой. При повороте вентиля клапан прикрывается частично или полностью. То, что смеситель и клапан продаются вместе, и устанавливать их тоже нужно вместе – не совсем удобно.

Второе устройство получило звучное название Click-clack (иногда можно встретить название Push{amp}amp;Open). Это кнопочный клапан с механической защёлкой, управляемый ногой. При первом нажатии кнопки клапан закрывается, при втором – открывается. Клапан легко устанавливается и удобен для пользователя.

Последовательность монтажа поддона для душа

При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.

Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.

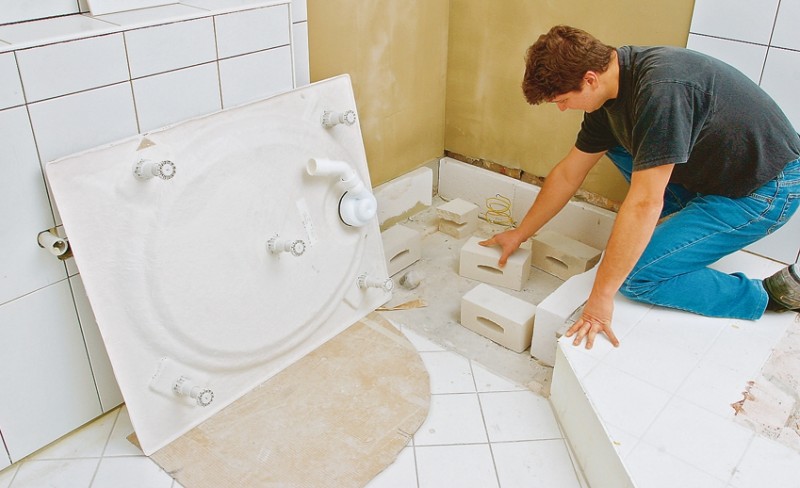

На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.

Процесс установки душевого поддона

Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.

Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.

Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.

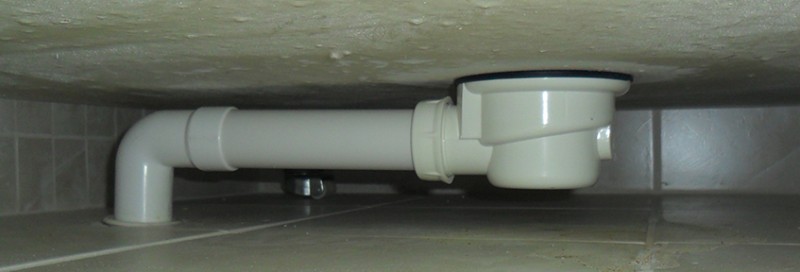

Монтаж сифона при установке душевого поддона

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.

Монтаж сифона для душевой кабины можно осуществить самостоятельно

На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.

Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.

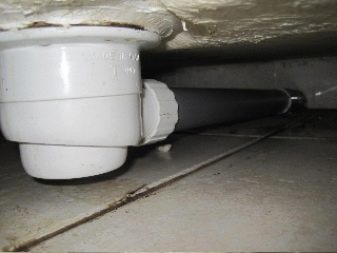

Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.

Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.

Установка гидрозатвора для сливного трапа душевой кабины

Очистка и замена

Ни одно оборудование не служит вечно, и сифоны в том числе, какими бы качественным они ни были. Поэтому нужно знать, как их поменять. Прежде всего снимаем декоративную панель на дне душевого поддона, которая чаще всего прикрепляется за счет защелкивающихся клипс. Надавливаем по периферии на панель с небольшим усилием, и они раскроются.

Теперь разбираем старый сифон в порядке, обратном установке:

1. открепляем колено от внешней трубы канализации;
2. разводным ключом или шайбой отвинчиваем колено от поддона;
3. если предусмотрен перелив, то отсоединяем его;
4. и в конце нужно разобрать слив в порядке, обратном его сбору.

Для всех сливов, кроме 9 см, нужно оставлять так называемое отверстие для ревизии, благодаря которому можно будет убирать мусор. В 90 мм мусор утилизируется через слив. Один раз в шесть месяцев необходимо проводить профилактическую чистку, почистить их можно при помощи специальных химических средств, предназначенных для труб.

Как произвести замену сифона в душевой кабине, смотрите в следующем видео.

Особенности устройства

Заранее предусмотрите место и выберите вариант системы отвода жидкости.

Если предполагается, что душевая будет оборудована поддоном, вариантов может быть два:

• трапы;
• каналы.

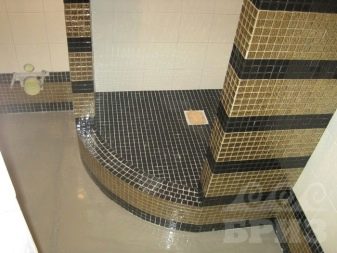

В душевых без поддонов чаще используются сливные трапы, которые обустраиваются ниже уровня пола. Особенность системы – обязательное наличие решетчатой площадки, под ней присутствует отверстие для слива. Внутри отверстия для слива монтируется механизм приема стоков. Он нужен для того, чтобы стоки не уходили обратно в душ, иначе образуется застой и неприятный запах.

Для полного исключения таких проблем пол в душе монтируется с уклоном в сторону сливного клапана

Здесь важно правильно продумать размещение, так как если решетка будет установлена по центру душа, то наклон пола следует сделать в 4?х плоскостях, а если клапан слива будет размещен в углу, то можно обойтись наклоном в одну или в две плоскости

Трап выглядит как сборная система, в которую включаются:

• сам трап;
• сифон;
• прокладки и уплотнители;
• гидрозатвор.

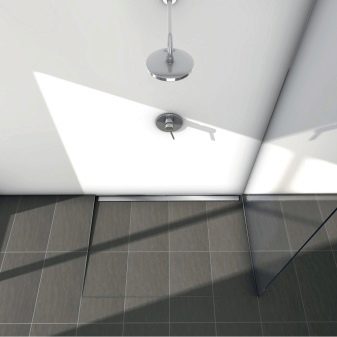

Душевой канал представляет собой вытянутый прямоугольный корпус, состоящий из решетки с водоотводным лоточком и сливом. Прямое предназначение вида – слив стоков из душа в канализацию. В продаже можно увидеть решетки различной формы из разных материалов. Конфигурации можно выбрать в соответствии с потребностями и финансовыми возможностями.

Душевой канал устанавливается при дверях в ванную или недалеко от стены. Наклон основания нужно делать в одну сторону (в зависимости от места, выбранного для канала). Правильно установленный канал обеспечивает хороший отвод, а иначе – может произойти перелив воды, которая затем может попасть под плитку.

Современные механизмы способны пропускать до 20 литров в минуту. Стандартные материалы изготовления каналов – пластик или нержавейка. Такие системы слива продаются как частями, так и полностью в комплекте. Варианты выбора достаточно гибкие.

Выбор схем монтажа может учитывать нахождение существующей канализационной разводки, а также учитывать высоту основания душа. В зависимости от существующей схемы, покупается то или иное оборудование. Рассмотрите виды для кабин с поддоном и без.

Выбор сантехнической конструкции

Сифоны, предназначенные для подключения разных душевых кабин, имеют некоторые конструктивные особенности. Трапы чаще идут в комплектации с самой кабиной. Если устройство, предложенное производителем, не подходит, его заменяют другой моделью.

При ее выборе учитывается глубина трапа, так как он монтируется под днищем. Чаще высота сифонов колеблется в пределах 15-20 см. Для быстрого монтажа рекомендуется использовать низкие модели. В процессе выбора трапа учитываются следующие нюансы:

1. Диаметр сливного отверстия. Значение этого показателя равняется 52, 62 и 90 мм. Размер покупаемого сифона должен равняться таким параметрам.
2. Угол разворота – его значение колеблется в пределах 130-140º. При необходимости можно приобрести модель с углом разворота в 360º.
3. Пропускная способность трапа. Значение показателя определяется с учетом водяного слоя, который собирается над отверстием слива. Если его диаметр 52 либо 62 мм, тогда толщина слоя -12 см. Вода сливается со скоростью 20 л/мин. У турбослива скорость слива – 30 л/мин.
4. Самоочистка либо прочистка элементов без полного демонтажа сифона.

Трап

Чтобы продлить эксплуатационный срок трапа, рекомендуется его укомплектовать дополнительными накладными сеточками. Если в поддоне маленькое сливное отверстие, обеспечивается доступ к канализационному трубопроводу.

Это необходимо для проведения быстрой ревизии и очистки системы, если она загрязнилась. Для прочистки не используется сжатый воздух. В противном случае разгерметизируются соединения, возникнет протечка.

Виды сливов для душевых кабин

Выбор слива поддона душевой кабины сводится к выбору определённого типа сифона с гидрозатвором. Вариантов в данном случае не так много, и определяются они, с одной стороны, глубиной поддона, его конструкцией, наличием перелива, заглушки, высотой монтажного проёма.

Различают следующие виды сифонов для организации слива поддона душевой кабины:

1. Бутылочный сифон. По форме напоминает бутылку, горлышко которой соединяется со сливным отверстием поддона. В боковой части находится ещё одна труба, обеспечивающая сток воды.

   Отличается простотой установки, лёгкостью чистки и надёжностью. В случае его установки обязательно необходимо предусмотреть возможность беспрепятственного доступа к сифону в случае необходимости.

   Кроме того, из «минусов» можно отметить необходимость размещения поддона на достаточно большой высоте над основанием, так как размеры бутылочных сифонов довольно велики.

2. Трубный или коленный сифон. В общем случае представляет собой трубу, изогнутую в форме литер U или S. Занимают гораздо меньший объём, чем бутылочные конструкции, поэтому отсутствует необходимость дополнительного «приподнимания» душевых поддонов монтированием их на специальные подиумы и т.п. Самый простой вариант сифона подобной конструкции — гофрированная пластиковая труба, изогнутая в форме буквы S и удерживаемая в таком положении хомутами. Главный недостаток — необходимость частой прочистки, так как на внутренней гофрированной поверхности быстро накапливается грязь.
3. Трапы-сливы для душевых поддонов. Эта конструкция также отличается предельной простотой, может монтироваться в пол или в небольшой технологический проём. Высота трапов минимальна — от 8 см, при этом в таких сифонах не предусматривается ни дополнительных вводов для перелива, ни заглушек. По этим причинам они идеально проходят для установки на плоские поддоны, находящиеся практически на одном уровне с основанием.

Схема устройства трап-слива для душа

Особенности монтажа слива душевых поддонов

К монтажу слива приступают после завершения работ по подготовке основания для поддона. После проверки сифона на прочность резьбы и отсутствие мусора, наличие всех прокладок, можно приступать к монтажу слива, который производится следующим образом:

1. Поддон переворачивается, и после установки силовой конструкции на его сливном отверстии закрепляется собранный сифон с гибким канализационным шлангом.

Конструкция устанавливается на место, по уровню регулируется высота ножек.
Высота выставляется таким образом, чтобы между входом в канализацию и нижней частью сифона имелось расстояние порядка 5-7 сантиметров. Учтите, что скорость слива воды из поддона будет зависеть от того, насколько высоко вы установите его над уровнем канализационного отверстия.

Сливной шланг подключается к тройнику канализации, при этом лучше использовать силиконовый герметик для обеспечения надёжности соединений и исключения протечек.
Гибкие шланги подключаются к водопроводной системе.

Данные рекомендации справедливы для монтажа слива душевых кабин с глубоким поддоном и силовым каркасом, который устанавливается на обычное ровное основание и может регулироваться по высоте.

Плоские же поддоны, зачастую устанавливаемые на монтажную пену или цементную стяжку, оборудуются душевым трапом – специальным сифоном, не имеющим заглушки и сливного клапана, вместо которого устанавливается обычная решётка. Сливной трап монтируется в специально обустраиваемый проём и соединяется с канализацией под углом примерно в 3 градуса. Для его обслуживания и прочистки достаточно просто снять решётку сифона.

https://youtube.com/watch?v=6xrsApxMAC8

Подробную инструкцию по сборке, установке и подключению душевой кабины к канализации читайте в следующей статье.

Какой сифон лучше для душевой кабины: обзор популярных моделей

Одной из лучших моделей является сифон для душевых поддонов TECE от немецкого производителя, который дает гарантию на изделие 10 лет. Высота затвора составляет 6-9,5 см. Пропускная способность сифона не превышает 42 л/мин.

Также хорошим качеством отличается сифон для душевой кабины с гидрозатвором Viegа, изготовленный из высокопрочного пластика. Декоративная решетка выполнена из листовой легированной стали. Затвор характеризуется пропускной способностью 38,4 л/мин.

Хорошим вариантом является швейцарский сифон Geberit с гарантийным сроком 10 лет. Затвор изготовлен из модифицированного пластика. Сифон регулируется по высоте. Диаметр изделия 5-6 см.

Сифон с гидрозатвором AlcaPlast от чешского производителя изготовлен из модифицированного пластика. Направление для выпуска воды может быть прямым, боковым или с уклоном. Выпускается диаметром 5-6 см.

Сифон Radaway выпускается разных диаметров. Модель регулируется по высоте до 2,5 см. Затворный элемент обладает функцией самоочистки, что упрощает его эксплуатацию.

Сифон Cezares от итальянской компании изготовлен из ударопрочного пластика. Высота затвора равна 10 см. Модель выпускается диаметром 5, 6 и 9 см. Затвор для душевой кабинки с низким поддоном оснащен декоративной решеткой с двойным хромированным покрытием. Пропускная способность не превышает 33 л/мин. Затвор выпускается с прямым или боковым направлением слива воды.

Хорошим соотношением цены и качества отличается сифон без гидрозатвора Unicorn от отечественного производителя. Высота изделия равна 6,5-8,5 см. Пропускная способность не превышает 32 л/мин.

Сифон из модифицированного пластика производителя Geberit

Обслуживание и уход за сифоном

Обслуживание устройства заключается в его регулярной очистке, в зависимости от частоты пользования душем. Если используются сифоны диаметром 52 или 62 мм, то нужно обеспечить доступ к ним для очистки, ведь они довольно быстро загрязняются. Сифоны диаметром 90 мм можно чистить через приемный патрубок. В большинстве моделей есть специальные чаши, в которых задерживается весь мусор. Он просто откручивается от сифона и чиститься.

Таким образом, в выборе и установке сифона своими руками нет ничего сложного. Главное – придерживаться всех рекомендаций и советов, изложенных в статье.

Виды сифонов для поддона

Рынок сантехнической продукции предлагает самые разные сифоны по материалу производства, комплектации, качеству и цене. Его выбор также зависит от самого душевого поддона, а именно от сливного отверстия. Существует несколько вариантов классификации таких устройств:

По принципу работы:

• бутылочные. Сифон получил данное название, так как он имеет форму простой бутылки. Но это не мешает ему быть максимально удобным в пользовании и функциональным;
• трубные. Такие сифоны по своему устройству еще проще, чем предыдущие. Они сделаны в виде изогнутой трубы, выполняются из пластика, металла, поэтому имеют разные свойства и область применения. Но самый распространенный вид — это гофра, которую можно просто растянуть.

По методам управления:

• обычные. Управление обычным сифоном производиться с помощью простой пробки. Когда она вытягивается, воды поступает в трубу, а с нее — в канализацию;
• автоматические. Слив открывается автоматически, человеку необходимо лишь нажать на специальный рычаг. Это очень удобно, ведь не нужно нагибаться;
• устройство Click-Clack. Особенная конструкция пробки слива позволяет нажимать на нее ногой, после чего она автоматически открывается. Это самая сложная система, поэтому наиболее дорогостоящая.

Сущность проблемы

Слив для душевой кабины представляет собой стандартное сантехническое устройство, предназначенное для быстрого и полного удаления воды из внутреннего пространства кабинки, что просто необходимо для нормального помывочного процесса. Кто захочет мыться под душем, когда ноги постоянно находятся в мыльной, загрязненной воде?

Душевая кабина, как правило, в напольной своей части завершается поддоном, который предназначен для сбора падающей воды и исключения ее протекания на пол помещения. Данный элемент может окантовываться низким или высоким бортиком, который является барьером.

Чем он выше, тем больше вероятность сбора всей воды. Однако излишне высокий бортик затрудняет переступание через него, особенно для детей и пожилых людей. Это обязывает выбирать оптимальную высоту для душевого поддона с учетом удобства всех членов семьи.

Слив в душевой кабине происходит через соответствующее отверстие в поддоне, а для направления в него воды его поверхность выполняется с необходимым уклоном. В принципе, сливное отверстие может располагаться на разных участках – в центре, по углам или на краю поддона.

Сливное отверстие

Когда обустраивается любая система слива отработанной воды, возникают определенные требования: быстрое направление всего стока в канализацию, без застоя внутри поддона; исключение возврата сточной воды в поддон; устранение неприятных запахов из канализации. Кроме того, должна обеспечиваться возможность простого обслуживания, в т.ч. при появлении засоров.

Монтаж своими руками

Чтобы при эксплуатации не было протечек, все поверхности соединений покрываются герметиком.

При установке сифона на акриловую раковину необходимо нанести силикон на вкладыш ближе к резьбе, чтобы обеспечить дополнительную защиту шва между акрилом и стекловолокном в сливном отверстии поддона. Если этого не сделать, в дальнейшем может начаться расслоение акрила и стекловолокна. Обязательно очистить сливное отверстие раковины от ниточек и убрать вокруг него плёнку.

Соединения нельзя перетягивать, чтобы пластик не лопнул и послужил долго.

Перед процедурой монтажа изделие собирается «вхолостую», чтобы понять, в какой последовательности будет происходить его монтаж. Нужно ознакомиться со схемой, приведённой в инструкции, изделие разобрать, собрать и разобрать снова.

Каким должен быть правильный слив для душевой кабины

Сегодня душевая кабина перестала быть чем-то необычным и диковинным. Многие с удовольствием отказываются от ванн, в пользу этого творения инженерной мысли

Устанавливая её, нужно уделить особенное внимание сливу. Магазины предлагают огромный выбор сливов для душевых кабин

Прежде чем что-то покупать, следует определиться, что конкретно нужно.

Если на обустройство слива не обратить должного внимания, это может послужить источником некоторых проблем в дальнейшем.

Как сделать слив

Отводить воду из кабины можно различными способами. Выбор того или иного варианта зависит от конструктивных особенностей душевой кабины:

В случае если кабина поднята над полом, то отведение воды не вызывает вопросов. Сифон и трубы устанавливаются между полом и дном кабины
При установке очень низкого поддона особое внимание нужно уделять тому, как сифон пропускает воду

Это важно, так как велика вероятность образования засоров.
Если кабина без поддона, нужно будет установить трап или канал для отведения воды
Технология монтажных работ в этом случае будет несколько иной.

Трап от канала отличается внешним видом. Каналы вытянуты в длину, а трапы имеют форму квадрата или круга. Для организации водоотведения проще всего установить сифон под поддон.

Разновидности поддонов

Основным элементом сливной системы является поддон душевой кабины. Именно он обеспечивает сбор всей сточной воды и через свое сливное отверстие направляет ее в канализацию. От выбора этого элемента во многом зависит комфортность всей помывочной процедуры.

Душевые поддоны могут выполняться из стали, нержавейки, чугуна, пластика, керамики и искусственного камня. Готовые изделия имеют требуемую конструкцию и обеспечивают нужный уклон в сторону сливного отверстия.

В настоящее время наиболее популярными являются акриловые поддоны – практичные и достаточно прочные. Недостатком считается высокий риск появления царапин. Для повышения надежности пластик упрочняется стекловолокном или металлической армировкой.

Акриловый поддон

Разновидности

Исходя из механизма действия, все сифоны классифицируются на три основные группы.

Обыкновенные – стандартный и чаще всего встречающийся вариант, с которым знакомо большинство потребителей. Схема действия обыкновенного сифона состоит в следующем: при закрытии заглушки в емкости собирается вода; при открытии заглушки вода уходит в сток канализации. Соответственно, управлять такими агрегатами приходится полностью вручную. Сифоны эти считаются полностью устаревшими, хотя и самыми дешевыми, бюджетными. Поэтому чаще всего им предпочитают более современные модели с усовершенствованным механизмом.

• Автоматические – такие модели в основном предназначены для высоких поддонов. В данной конструкции присутствует специальная ручка для управления, благодаря которой пользователь самостоятельно открывает и закрывает отверстие слива.
• С конструкцией Click&Clack – является самым современным и удобным вариантом. Вместо ручки здесь представлена кнопка, которая находится на уровне стопы. Поэтому при необходимости владелец может нажатием открыть или закрыть слив.

Чаще встречаются модели, достигающие 8 – 20 см, поэтому для низких емкостей соответственно нужен низкий сифон.

Монтаж и установка

Как было описано выше, более простой монтаж – системы для душа с поддоном.

Переверните основание и закрепите места соединений конструкции и канала для стоков. Осуществите монтаж системы и закрепите все это системными инструментами

Обратите внимание на то, чтобы основание оказалось выше нижнего края системы. Переверните основание и обустройте его на месте расположения

Отрегулируйте ножки по высоте. Между высотой слива в сифоне и канализационным сливом должна появиться разница около пяти градусов.

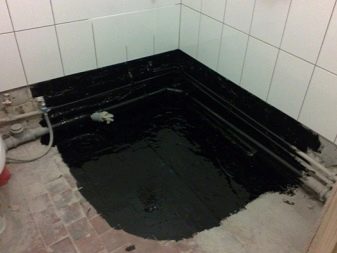

Если в душе не планируется установка поддона, то его роль будет выполнять пол ванной комнаты. Для этого он изначально укладывается под нужным углом, поэтому существующее основание придется разобрать. Непосредственно в пол устанавливается канальный водоотвод. Зафиксируйте его со всех сторон раствором цемента. Чтобы полированная поверхность не получила повреждений, обклейте решетку канала строительной лентой.

Закрепите канал специальными кронштейнами к основанию пола. Если корпус лотка металлический, заземлите его. По бокам корпуса есть регуляторы, с помощью которых можно выровнять устройство в соответствии с горизонтальным уровнем. Уделите особую внимательность закручиванию гаек: слабо закрученные гайки потом невозможно будет отрегулировать или снять. Механизм будет зацементирован на уровне высоты пола.

Возьмите соединительный шланг и присоедините его к патрубку. Другой край соединения нужно устроить к трубке. Убедитесь в плотной фиксации шланга. Для исключения протечки можно обработать патрубок тонким слоем силикона.

Далее заполните место, оставшееся по сторонам канала, цементом. Учтите толщину финишного материала, который будет уложен сверху. В качестве основания душа может выступать керамическая плитка (ее можно поменять на любой другой непромокаемый материал).

Чтобы стоки не скапливалась у канала, верх плитки должен быть немного выше, чем канал. При монтаже ограждения без основания укладывайте плитку от конструкции. Стык с ней должен получиться идеально ровным, а острые края – отсутствовать вовсе. Для лучшего стока нужно сделать прямой наклон к сливу, который должен составлять 1-1,5 см на 1 м длины всего основания.

Внешний вид этого сливного механизма напоминает простой корпус с внутренними деталями: кнопкой или клапаном и отводящей системой. Устройство требует изначальной жесткой установки на нужном уровне. Установку по высоте обеспечат обычные кирпичи, подложенные под конструкцию. Также подойдут несколько плиток или другие подходящие материалы. Здесь сложнее отрегулировать горизонтальное положение.

Контроль расположения конструкции трапа возможен только после заливки стяжки из цементного раствора (пока она высыхает). На стяжку укладывается обязательная гидроизоляция, а уже после – финишное покрытие. После полной установки и некоторого времени использования внутренние части устройства легко разбираются. Чистить сливной патрубок можно только при помощи специального тросика.
