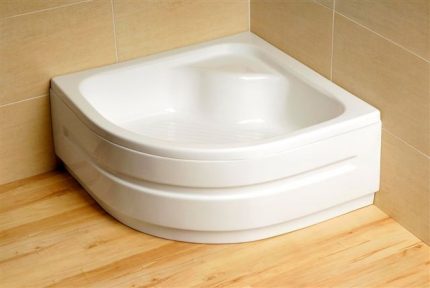

Душевая кабина 90х90 с глубоким поддоном

Этап 1: сборка поддона

Порядок действий при сборке:

1. Распаковать комплектующие и сверить количество деталей со списком, приведенным в инструкции.
2. Постелить на пол слой толстого картона или мягкой ткани, предохраняющей поддон от повреждений.
3. Прикрутить сливной патрубок к нижней части поддона. Для повышения герметичности на резиновое кольцо нанести герметик.
4. Собрать силовой каркас, на котором предусмотрены опоры. На части кабин пластиковые ножки крепятся к поддону винтами без дополнительных распорок.
5. Перевернуть поддон на 180°, а затем закрепить основание шурупами, которое не должно выступать за пределы пластикового корпуса. Если опоры выходят за границы поддона, то детали следует подрезать ножовкой.
6. Установить точки крепления для фронтального декоративного экрана.

https://youtube.com/watch?v=sstjRobFd-A

Проверка работоспособности

По окончании монтажа рекомендуется самому проверить душевой уголок на срабатывание функций:

• Руководствуясь инструкцией о том, как собрать душевую кабину и правила пользования, поочередно нажимая кнопки на панели управления, удостоверяются и в их работоспособности.
• Обязательно нужно удостовериться в устойчивом положении поддона. При обнаружении пошатывания его устраняют, поворачивая регулируемые пятки ножек.
• Особенно тщательно следует проинспектировать слив. Его надежность предохранит от протечек, которые приводят, как минимум, к неприятным объяснениям с соседями снизу. Надежный слив обеспечивается специальными прокладками на резьбовых соединениях сифона. Для получения лучшего результата используется силиконовый герметик.

Виды душевых кабин

Чтобы найти правильный ответ на вопрос, как самому собрать душевую кабину, необходимо изучить виды подобной сантехники, ее особенности и правила выбора.

Простая душевая кабина представляется собой угловую конструкцию, состоящую из поддона и шторок. Плоскость стен заменяет стенки, которые имеются у полноценной душевой кабины, кроме того, у простого душевого уголка отсутствует потолок. Из преимущественных моментов привлекает компактность, низкая стоимость и возможность самостоятельно решить проблему, как собрать угловую душевую кабину.

Более сложные конструкции имеют потолок и стенки, характеризуются наличием большого количества функций. В частности речь идет о возможности ароматизации пара, наличии функции гидромассажа, различной подсветки и нескольких режимах подачи воды.

Для управления техническим оснащением используется сложная электронная система. Поэтому перед приобретением такого варианта душевой кабины, необходимо выяснить соответствие характеристик коммуникационных систем в квартире требованиям, необходимым для подключения конструкции, и выяснить, как собирается душевая кабина.

Угловая душевая кабинка является отличным решением для ванной комнаты небольшой площади, так как занимает совсем мало места. Чаще всего выбор в пользу такого варианта делают владельцы квартир типовой планировки, поэтому производитель выпускает модели разных ценовых категорий.

Поэтапный монтаж душевой кабины своими руками

Если вы решили собрать душевую кабину с нуля самостоятельно, вам придется вплотную заняться решением вопроса как собрать душевую кабину своими руками, овладеть минимальными навыками владения строительными технологиями, четко понимать основные этапы сборки кабины.

Первый этап монтажа – установка слива. Наилучший вариант установки слива – непосредственно над канализационным стоком.

Особое внимание нужно уделить выбору основания, при необходимости нужно сделать бетонную стяжку. Не стоит забывать и о необходимости нанесения полимерной пленки или битумной мастики для обеспечения гидроизоляции

После установки слива осуществляется сборка поддона. Для этого нужно соединить поддон с каркасом, так чтобы отверстия в каркасе совпадали с крепежами на самом поддоне. После этого – нужно продеть шпильки в крепежные вставки и плотно закрутить.

Когда все ножки установлены на шпильки (в том числе и центральную) разместите поддон на место монтажа, контролирую процесс строительным уровнем. Затем установите сифон, соедините поддон со сливом.

Теперь пришло время сборки перегородок и каркаса. Чтобы собрать каркас кабины вставьте панели в пазы и зафиксируйте их гайками, обработайте стыки герметиком. Затем на каркас устанавливается стеклянная перегородка, которая служит потолком душевой кабины. Двери устанавливаются на завершающем этапе монтажа. Не забудьте проверить герметичность закрывания дверей.

Важная деталь – шторки для душа

На перекладину удобно повесить мягкие шторки из полиэстера, которые очень практичны – хорошо стираются, длительное время сохраняют свой первоначальный вид, устойчивы к дезинфекции хлорированным раствором.

Шторка, отделяющая ванну от остальной части помещения может быть смонтирована, подобно шторке душевой кабины, из полистирола или специального очень качественного калёного стекла.

Работы по установке такой шторки гораздо больше. Она подойдёт к помещениям, в которых сложно установить компактное, упирающееся в две стены крепление.

Стеклянные шторки, конечно лучше. Они не меняют свой цвет, в них не проникает грязь, легко моются, не меняют свой цвет.

Полистирольные шторки намного дешевле, но со временем они становятся непрозрачными, приобретают матовость, могут слегка пожелтеть, на них остаются разводы. Такие стенки похожи на душевые кабинки.

При изготовлении шторок для душевых кабин используют аналогичные материалы.

Типы и виды

В первую очередь различаются душевые кабины по форме: угловые и прямые. В нашей стране распространены больше угловые, ведь их проще вписать в небольшие помещения.

Но и угловые могут быть разной формы. Более распространены с округлой лицевой частью — в виде сектора круга, но есть и со скошенным и прямоугольным основанием.

Теперь собственно о комплектации. По этому признаку душевые кабины делят на закрытые и открытые. В открытых нет верхней панели, а также боковых стенок. В закрытых они есть. Открытые душевые кабины чаще всего называют «душевой угол» или уголок. Его комплектация тоже может быть разной — с поддоном или без.

Некоторые закрытые душевые кабины имеет множество дополнительных функций — разного типа струйный массаж, душ — обычный, тропический и т.п., встроенную сауну или парогенератор для хамам. Такие многофункциональные устройства правильно называть «гидромассажные кабины», а попросту — гидробокс.

Понятное дело, что чем сложнее «начинка», тем более трудоемкой будет сборка. Но гидромассажные кабины собираются в самом начале точно также, как и душевой уголок с поддоном. Если вы поймете, как собрать основное — установить стенки и крышу будет проще. Главное, как обычно, основа, а сборка душевой кабины любой сложности начинается с установки поддона и направляющих для дверей.

Этап 3: установка стекол на переднюю раму

Пошаговый алгоритм установки стекол:

1. Смонтировать неподвижные стекла в выемки в вертикальных стойках, используя резиновый уплотнитель (нарезается на отрезки по месту).
2. Прикрепить прижимную пластину, а затем надеть на кромку стекла отсекатель. Стыки между горизонтальными кромками стекла и рамой промазать слоем герметика.
3. Установить на горизонтальных секциях рамы резиновые ограничители хода.
4. Собрать двери, на стеклах которых необходимо закрепить двойные ролики сверху и одинарные снизу.
5. Установить на боковую кромку пластиковые отсекатели, длину элементов скорректировать ножницами или ножом.
6. На противоположных кромках прикрепить уплотнители с магнитами, обеспечивающими плотное запирание дверей.
7. Прикрепить рукоятки, для которых на стекле предусмотрены отверстия.
8. Надеть верхние ролики на горизонтальные направляющие, а затем завести нижние элементы в соответствующий паз. На нижних роликах предусмотрены кнопки, позволяющие сдвинуть элементы вверх.
9. Свести дверцы до момента плотного контакта между сопрягаемыми поверхностями, а затем установить на горизонтальные направляющие дополнительные резиновые упоры. Зазор между отбойниками и линией смыкания дверей должен быть симметричным слева и справа.

Разновидность материалов для поддона, их плюсы и минусы

Поддоны изготавливаются из различных материалов, каждый из которых имеет свои свойства, преимущества и недостатки. На производстве чаще всего используют следующие материалы:

1. Стальные поддоны отличаются прочностью и надежностью, но являются достаточно шумными при эксплуатации.
2. Чугун не менее прочный и надежный материал, но имеет 2 существенных недостатка — это достаточно тяжелый метал, который ко всему долго нагревается.
3. Акриловые поддоны наиболее популярны. Все благодаря не высокой стоимости, быстрому нагреву поверхности, легкости в эксплуатации и обслуживании.
4. Керамические модели являются достаточно хрупкими и могут повреждаться как при монтаже, так и при использовании.
5. Каменные поддоны являются наиболее практичными, но стоят гораздо дороже других моделей.

Это наиболее распространенные типы, которые используются на сегодняшний день.

Инструкция по самостоятельной сборке душевой кабины

Чтобы душевая кабина служила безупречно долгое время, необходимо выполнить действия в соответствии с рекомендациями производителя и инструкцией по сборке душевой кабины, прислушиваясь к советам опытных мастеров. Правила монтажа душевой кабины требуют внимательности и аккуратности, все действия необходимо выполнять без спешки. Работа в строгом соответствии инструкции по решению вопроса, как собрать душ кабину, позволит простому домашнему мастеру самостоятельно пройти все этапы, от подготовки необходимых материалов и инструментов до установки и регулировки оборудования.

В целом поэтапная сборка душевой кабины выглядит следующим образом:

• Подготовка к работе.
• Подключение к канализации водопроводу.
• Сборка и установка поддона.
• Выполнение финишных мероприятий.

Этап 2: сборка передней рамы

Монтаж фронтальной рамы, предназначенной для установки стекол и подвижных дверей, выполняется на полу рядом с поддоном. В части моделей используются дополнительные задние стенки, которые соединяются с фронтальной рамой в единую конструкцию.

Общая схема

На начальном этапе необходимо соединить винтами вертикальные стойки с горизонтальными элементами. В набор входят специальные распорные втулки, обеспечивающие жесткость конструкции. Собранная рама крепится к поддону уголками и шурупами, линия стыка промазывается герметиком. Душевая кабина ставится к стене, корпус выставляется по уровню при помощи вращающихся элементов, предусмотренных в опорах. Если в конструкции используются центральная панель и боковые стенки, то фронтальная рама со стеклами и дверями предварительно крепится только к поддону.

Вариант 1: в комплекте

Если в комплект входят монтажные скобы, то необходимо выполнить действия:

1. Установить на вертикальные стойки рамы металлические пластины, которые следует закрепить винтами.
2. Разметить монтажные отверстия на поверхности стен.
3. Просверлить каналы и установить пластиковые распорные дюбели.
4. Прикрутить раму к стене, линию стыка промазать герметиком.

Вариант 2: не входит в комплект

Для крепления конструкции к стене может использоваться направляющий металлический профиль, который приобретается отдельно. Фиксирующая планка прикручивается к поверхности стены, линия стыка закрывается слоем герметика. Затем в П-образную выемку вставляется рама, которая фиксируется в заданном положении винтами. На сопрягаемые поверхности необходимо нанести слой силиконового герметика.

Подготовительные мероприятия

Создание и дальнейший представляется комплексом мероприятий, требующих выдержки и чистоплотности. Для правильной постановки на место этого устройства необходимо осуществить подготовку основания и изолировать водопроводные трубы. Для монтажных работ нужно приготовить набор инструментов, без которых просто не обойтись, так как при сборка – это достаточно кропотливый этап:

• шайбы с отверстиями М16;
• герметик;
• сифон;
• острый нож;
• краска;
• отвертка;
• кисточки.

Накануне проведения основных работ нужно изучить последовательность осуществления монтажа. Вначале необходимо распаковать устройство и обследовать поверхность на наличие царапин, сколов и целостность конструкции.
Для этого она вынимается из упаковочной пленки. Дополнительные детали в виде крепежа идут отдельно от набора. К каждой душевой кабине для мытья дается детальная инструкция по сборке. Из нее можно узнать о схеме установки конструкции.

Особенности монтажа душевой кабины-гидробокса

В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.

Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме

Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги)

Соединение форсунок душевой кабины с тыльной стороны

Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.

После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.

На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.

Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.

Как сделать душевую кабинку самостоятельно

Чтобы решить, как собирать душевую кабину нужно определиться с материалами, которые вы будете использовать в работе.

К основным составным элементам душевых кабин относится поддон.

Рынок сантехнических товаров предоставляет огромный выбор готовых поддонов. Они разнообразны по своей форме и глубине. Готовые изделия изготавливают из разных материалов – акрила, фаянса, искусственного камня. Вы можете сделать поддон самостоятельно из кирпича, бетона и плитки.

Существуют и различные варианты душевых стенок. Они изготавливают из каленого стекла или полистирола. Стеклянные стенки более дорогие, чем изготовленные из полистирола, они отличаются высоким качеством, на них не остаются мыльные разводы. Стеклоблоки – подвид стеклянных перегородок.

Есть два вида дверей для оформления душевых кабин – распашные или раздвижные. Перед тем как остановить совой выбор на дверях, которые распахиваются, убедитесь, что пространство помещения имеет достаточно свободного места, чтобы дверь беспрепятственно открывалась наружу.

Раздвижные стенки состоят из панелей, которые соединяются друг с другом резиновой магнитной лентой, а встроенные внутрь каркаса ролики обеспечивают свободное движение дверцы.

душевая кабина открытого типа

Определив ключевые элементы вашей будущей душевой кабины, вы сможете понять, как собрать душевую кабину и с чего следует начинать.

Особенности сборки закрытых конструкций

Для конструкций закрытого типа используется аналогичная пошаговая инструкция по сборке душевой кабины, что и в случае с открытым вариантом, но есть несколько незначительных особенностей.

Каждая стенка закрытой конструкции собирается отдельно, к поддону она крепится в собранном виде. Сначала устанавливают и фиксируют задние конструкции, в них встроены форсунки для гидромассажа. Гидромассажное оборудование необходимо правильно подключить к электропитанию и системе горячего и холодного водоснабжения. Затем приступают к установке и закреплению лицевой части душевой кабины.

Монтаж должен осуществляться в полном соответствии с правилами техники безопасности. При подключении гибких шлангов душевой кабины к системе горячего и холодного водоснабжения, нужно добиваться высокой плотности и качества соединения.

Установка глухих частей закрытой душевой кабинки выполняется по другой схеме. При этом в большинстве случаев процесс сопровождается использованием дополнительных элементов из алюминиевого профиля. Глухое прозрачное стекло примеряют на каркасе и делают отметку места прохождения дополнительного усилительного элемента. Этот профиль одновременно выступит в качестве ребра жесткости душевой кабины.

Процесс сборки и подключения душевой кабины закрытого типа следует осуществлять в строгом соответствии с инструкцией от производителя, как собрать душевую кабину пошагово.

Поддон душевой кабины: выбор и назначение

Основной частью душевой кабины можно назвать поддон. Эта емкость предназначена для сбора и отведения грязной воды через систему слива. Принцип установки поддона у всех моделей одинаковый, за исключением некоторых особенностей, которые определяются формой емкости. Поддон может иметь угловую, прямоугольную, круглую или овальную форму.

По высоте бортиков различают глубокие и неглубокие емкости. Первый вариант напоминает ванну, второй вариант выглядит более плоским

Поэтому важно понять, как правильно собрать душевую кабину с тем или иным типом поддона.

Неглубокие поддоны более комфортны в использовании, так как имеют небольшую высоту бортиков и человеку не нужно преодолевать высокие препятствия. Однако малая вместимость емкости требует использования максимально эффективной системы слива.

Поддон в виде ванны имеет более высокие бортики, поэтому неприятности от затопления соседей снизу практически не возникают. Благодаря достаточной глубине, емкость вполне можно использовать в качестве обычной ванны. Главное — знать, как собрать душевую кабину своими руками.

При производстве поддонов для душевой кабинки могут использоваться дорогие и дешевые материалы, имеющие разные качественные характеристики.

Фаянсовые поддоны отличаются высокой гигиеничностью, легко моются и способны выдерживать достаточно большие нагрузки.

Поддоны из искусственного камня характеризуются надежностью и долговечностью, они красивы и гигиеничны. Однако стоимость таких изделий достаточно высокая, поэтому нужно собрать поддон душевой кабины по инструкции.

Эмалированные емкости для душевой кабины стоят недорого, но отличаются высокой прочностью. Однако стоит учесть, что при больших нагрузках или перепадах температуры, эмаль может потрескаться. Однако современные технологии и материалы позволяют очень быстро восстановить эмалевое покрытие. Еще одним недостатком можно назвать высокий уровень шума при наполнении емкости водой.

Акриловые поддоны можно назвать самыми востребованными изделиями. Акрил не темнеет, способен отталкивать грязь, поэтому она не впитывается в поверхность. Кроме того, акриловые поддоны очень быстро прогреваются. Недостатком таких емкостей можно назвать сложный монтаж. Для установки такого поддона нужно создавать специальный каркас, который в большинстве случаев представляет собой алюминиевую конструкцию с регулировочными болтами. Это позволяет подобрать наиболее комфортную высоту расположения емкости.

Что потребуется?

Для сбора душевой кабины потребуются расходные материалы:

• Силиконовый и акриловый герметик. Акрил – более подходящий вариант для заделки наружных стыков.
• Изоляционная лента-фум.
• Клей ПВА.
• Качественный сифон (сифон, идущий в комплекте с изделием, обычно не выдерживает нагрузок).
• Переходник на канализацию (диаметр – 32/50).
• Шланги (2 шт по 1.5 м), чтобы подвести горячую и холодную воду.

Инструменты:

• Разводной ключ.
• Набор отверток (минимум – шлицевая и крестообразная).
• Уровень, чтобы регулировать установку поддона.
• Дрель или шуруповерт. Удобней всего собирать кабину с аккумуляторным шуруповертом.
• Сверла с диаметром 3 и 6 мм.
• Шурупы.
• Пистолет для выдавливания герметика.

Идущие в комплекте саморезы по металлу специалисты рекомендуют заменить болтовыми соединениями (М5), а металлические китайские хомуты для поддержания шланга – стальными автомобильными.

Подготовительный процесс

Приступать к сборке прямоугольной душевой кабины можно только в том случае, если есть уверенность в полной комплектации конструкции. Для этого необходимо еще в магазине проверить наличие всех деталей, проверить их качество. Детали несоответствующего размера, с повреждениями или дефектами, нужно заменить, или рассмотреть другой вариант душевой кабины.

Для монтажа следует выбрать наиболее удобное место и подготовить набор необходимых инструментов.

Для решения задачи, как правильно собрать душевую кабину своими руками, потребуется следующее:

• Дрель или шуруповерт с аккумуляторной батареей.
• Сверла и бита для саморезов.
• Строительный уровень.
• Фигурная и плоская отвертка.
• Набор ключей разного размера.
• Материал для уплотнения резьбовых соединений.
• Герметик.

Перед тем, как собрать квадратную душевую кабину, необходимо позаботиться о приобретении шлангов, с помощью которых душевая кабинка будет подключаться к горячему и холодному водоснабжению.

Монтаж душевой кабинки своими руками

С монтажом и подключением душа достаточно легко справиться, нужно только следовать инструкции изготовителя и прилагать к работе максимум усилий.

Этап 1. Выбор места для установки

Выбор места для установки

Место для монтажа душевого уголка должно соответствовать двум требованиям:

• кабинку желательно устанавливать недалеко от вытяжки;

• многие модели, оснащенные дополнительными функциями, нуждаются в электропитании, поэтому не стоит забывать о заземлении.

Этап 2. Сборка

Сборка душевой кабины своими руками

Сборка душевой кабины своими руками

Сборка душевой кабины своими руками

Установка начинается со сборки конструкции, что поможет разобраться со всеми нюансами подключения и определить реальные ее габариты.

Этап 3. Подключение к системе канализации

Cлив для душевой

Установка душевой кабины

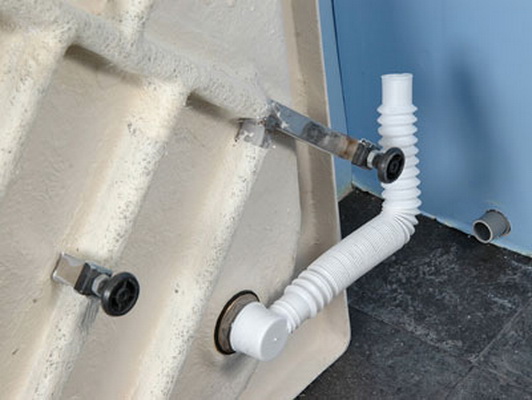

Герметизация сливного отверстия снизу поддона

Подключение к системе канализации

Подключение к системе канализации

Подключение следует начать с монтажа поддона. Ниже приведены рекомендации касаемо этой процедуры.

1. Поддон следует установить строго горизонтально, поэтому в работе лучше использовать длинный строительный уровень.
2. В комплекте с кабиной всегда идут специальные опоры, при помощи которых регулируется горизонтальность поддона. При желании можно закрепить дополнительную опору в центре.
3. Поддон должен располагаться перпендикулярно относительно стены.
4. Пол при этом должен быть идеально ровным (используется тот же уровень). Если этого не добиться, то поддон недостаточно плотно пристанет к стенам и, как следствие, возникнет протечка.

После сборки поддона начинается собственно подключение. Вот последовательность действий.

Шаг 1. Снимаются все элементы фартука.

Шаг 2. Поднимается часть поддона.

Шаг 3. На сливное колено, находящееся в нижней части поддона, надевается гофрированный шланг (для крепления предусмотрен специальный боковой ниппель). Этот шланг будет соединять кабинку с канализацией.

Шаг 4. Второй конец шланга фиксируется на сливе, расположенном в полу.

Шаг 5. Поддон ставится на место.

До начала сборки конструкции проводится «проверочный» слив. Намного легче исправить все ошибки до завершения монтажа душевого уголка.

Подключен к общему сливу канализации

Регулировка ножек поддона

Этап 4. Водоснабжение

Грамотное подключение кабинки к системе водоснабжения играет не менее важную роль. Для этого нужно использовать исключительно качественные трубы и соединительные фитинги. Более того, все соединения следует тщательно герметизировать.

Требования к подключению

1. Трубопровод прокладывается вдоль плинтуса либо скрывается вовсе.
2. Вода к душу выводится из-под мойки.
3. В трубопровод врезается минимум один водный фильтр.

Пошаговая инструкция

Схема сборки и установки душевой кабины

Шаг 1. Вначале перекрывается водоподача, затем в ванной комнате открываются краны горячей/холодной воды – так давление в системе снизится до необходимого уровня.

Шаг 2. Снимается старый душ – для этого плоскогубцами ослабляются и демонтируются все крепежи.

Шаг 3. При помощи тех же плоскогубцев выкручивается старая муфта. Каждый отрезок трубопровода оснащается компрессионными фитингами.

Шаг 4. Фитинги покрываются смазкой (желательно машинным маслом). Переходники кабинки ввинчиваются и подтягиваются плоскогубцами.

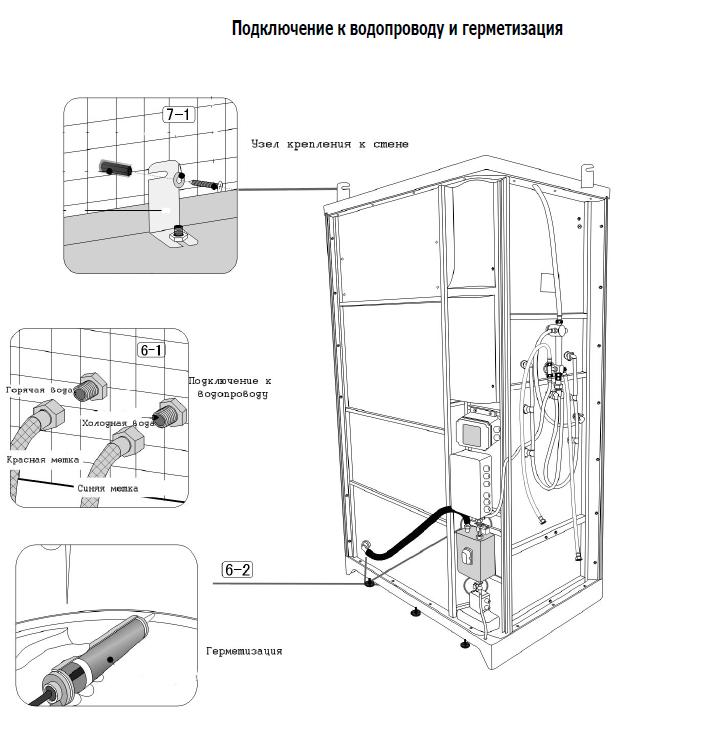

Подключение душевой кабины к системе водопровода

Шаг 5. В соответствии с инструкцией крепятся анкеры, при необходимости отверстия проделываются несколько больше. Затем вкручиваются винты.

Шаг 6. Шланги подключаются к переходным фитингам, зажимаются соединения.

Подключение душевой кабины к водопроводу

Подключение душевой кабины к водопроводу

Шаг 7. На анкеры цепляется душевая панель. Крепление начинается сверху. К наружной части панели крепятся водопроводные патрубки, устанавливаются декоративные тарелки.

Шаг 8. Проверяется работоспособность системы. На стояке возобновляется подача воды, все соединения проверяются на предмет герметичности. Только после этого крепится ручка.

Остается только закрепить стенки. Это нужно сделать в соответствии с инструкцией производителя, при этом следует использовать силиконовый герметик и уплотняющие прокладки.

Устройство душевой кабины

Классификация

По особенностям своей конструкции, душевые кабины можно поделить на три основных типа:

• открытого;
• закрытого;
• комбинированного.

По своей форме кабинка может быть квадратной, прямоугольной или полукруглой, причем последняя может иметь форму четверти круга или эллипса.

Квадратные модели могут иметь следующие размеры: 80X80 см или 100X100 см. Прямоугольную форму обычно имеют комбинированные модели, которые имеют следующие стандарты — от 70X120 до 90X160 см.

Очень важную роль играет высота поддона, от которой зависит комфортность подключения канализации. Поддон может быть на уровне с полом или иметь расстояние от пола (до 40 см).

Выбор места сборки и требования к нему

Место установки душевой кабинки Triton должно быть облицовано кафельной плиткой, на стенах и полу не допускаются выступы. В водопроводных магистралях монтируется фильтрующий картридж, давление жидкости в трубе не должно превышать 2-4,5 бар. При повышенном напоре необходимо установить понижающий редукционный клапан. Если наблюдается разница давлений более 0,5 бар в магистралях горячего и холодного водоснабжения, то требуется установить обратные клапаны. На выходах труб предусматриваются втулки с внутренней резьбой 1/2″, диаметр сточного канала — 50 мм.

Для коммутации к электрической сети используется отдельный кабель, выведенный в распределительную коробку или к розетке с влагозащищенным корпусом.

В цепи питания предусматривается монтаж автоматического предохранителя и устройства защитного отключения. По периметру кабины есть свободная зона шириной от 300 мм, между потолком и корпусом обеспечивается зазор от 150 мм для вентиляции. Подаваемая в магистрали горячая вода не должна иметь температуру выше 60°С.

Установка задней панели с оборудованием

В первую очередь после каркаса устанавливается задняя стенка, в которой имеют все необходимые отверстия и крепежи для монтажа механического и электронного оборудования. Сюда входят краны, вентиля, смесители и переключатели.

Также здесь могут быть гибкие шланги с душевым рассеивателем. В некоторых моделях предусмотрено декоративное освещение, вмонтированное радио и другие аксессуары.

Если рассматривать подобные примеры, то сборка душевой кабины Ниагара своими руками, усложнена вмонтированными электронными приборами. В ней имеется декоративное освещение, радио, приспособление для сушки волос.

Монтаж усиленных сборников воды

Независимо от конфигурации ёмкости для сбора и отвода воды, входящей в комплект гидромассажного бокса, сборка такой конструкции предусматривает подготовку основания под установку.

Подготовка включает в себя производство работ, направленных на выравнивание поверхности пола и стен в зоне инсталляции. Кроме этого, выполняются все необходимые действия по созданию эффективной гидроизоляции. Размечается и выводится канализационная линия для отвода воды.

Подготовка места, где предполагается монтаж сборника и отвода воды гидромассажного бокса. В данном случае вариант с фундаментом, сделанным самостоятельно

Линия слива подключается к точке, ранее подготовленной и выведенной на месте монтажа, либо к уже существующей системе слива ванной комнаты через гофрированный удлинитель и тройник.

В последнем случае необходимо соблюсти разность перепадов линий по уровням, чтобы слив воды мог осуществляться беспрепятственно. Нужное значение перепада достигается при сборке душевого поддона установкой его на требуемую высоту. Для сооружения слива в канализацию потребуются следующие инструменты и материалы:

• труба гофрированная (d=40 -50 мм);
• сифон сантехнический;
• лента уплотнительная фторопластовая (ФУМ);
• строительный уровень;
• набор слесарных инструментов.

Сантехнический сифон и часть гофрированной трубы монтируются на корпусе поддона ещё до его инсталляции на подготовленное место. Необходимо соблюдать точность установки сифона в полном соответствии с прилагаемой инструкцией.

Положение прокладок, подтяжка крепёжных колец должны обеспечивать надёжную герметичность. Рекомендуется проверить изоляцию соединений, закрыть исходящий конец гофры и заполнить сифон небольшим количеством воды. Если течь не обнаружена, можно смело собирать систему.

Как правильно собрать модель открытого типа

Душевые кабинки открытого типа отличаются простотой конструкции, особых сложностей с ее сборкой не возникает.  Поэтому вполне можно собрать душевую кабину самому. Такие модели в большинстве случаев состоят из алюминиевого каркаса, поэтому после сборки алюминиевой рамы ее сразу монтируют на поддон.

Торцевую часть алюминиевого каркаса устанавливают и фиксируют на крыле переходного  вертикального профиля, используя подходящие крепежные элементы или специальные защелки. Это обеспечивает устойчивость и надежность монтируемой конструкции. Соединительные швы промазывают любым составом для герметизации. После полного закрепления рамы к стене, начинают монтаж глухих прозрачных элементов. Для фиксации глухих стекол в алюминиевом каркасе душевой кабинки используют специальные крепежные клипсы, которые в большинстве случаев поставляются в комплекте с душевой кабинкой открытого типа. Достаточно лишь знать, как собрать двери душевой кабины.

Стекло прижимают к раме и закрепляют клипсами, однако сильно прижимать крепежный элемент не стоит, чтобы не допустить повреждения и растрескивания стекла. Большая часть моделей открытого типа имеет дверки раздвижного типа, для перемещения которых в корпусе дверей имеются специальные ролики. Их устанавливают в направляющие пазы в верхней и в нижней части каркаса. Для более плотного прилегания створок друг к другу наружная часть этих элементов оснащена магнитной пластиковой накладкой.
