Как выбрать банную печь с баком для воды: принцип работы и топ-7 моделей с описанием технических характеристик

Строительство печи на дровах для дачи из кирпича и металла

Кирпичные конструкции изготавливаются своими руками. Для качественного и быстрого строительства можно прибегнуть к помощи специалистов.

Размещение металлической печи и водяного бака в бане: 1 — печь-каменка с водогрейной рубашкой; 2 — труба дымовая из нержавеющей стали (115 мм); 3 — разделка дымовой трубы; 4 — негорючее покрытие стен; 5 — кран сливной; 6 — бак для горячей воды; 7 — кран разбора горячей воды; 8 — трубы термостойкие; 9 — перегородка; 10 — лавка для тазика

Пошаговая инструкция:

• формирование ямы (глубина – 0,3 м, размеры на 0,1 м превышают габариты печи с каждой стороны);
• утрамбовка грунта;
• формирование щебневой подушки (толщина слоя – 0,1 м);
• формирование песочной прослойки и уплотнение (толщина – 0,1 м);
• монтаж деревянной опалубки;
• формирование каркаса из арматуры (диаметром 12 и 8 мм);

Банная печь из кирпича, построенная своими руками

• заливка бетонной смесью (толщина – 0,1 м);
• просыхание на протяжении 3 недель (опалубка может быть снята до окончательного затвердения);
• монтаж гидроизоляционной, термоизоляционной прослоек (лист стали или асбестовый картон);
• укладка кирпича с применением глиняного раствора.

Организация небольших печей из металла для бани своими руками, чертежи, фото

Металлические конструкции менее инертны, чем кирпичные. Их остывание происходит так же быстро, как и нагревание. Для небольших парилок подойдет малогабаритный вариант изделия с баком, размещаемым над камерой, где хранятся паровые камни.

Компактная печь-каменка для бани с баком для воды (а — каменка непрерывного действия; б — каменка периодического действия): 1 — зольник; 2 — топливник печи-прачки; 3 — бак, заполненный камнями; 4 — ведро с водой; 5 — выходной дымоход; 6 — бакс водой; 7 — бочка, заполненная камнями; 8 — дверка для пара

Для самостоятельного изготовления корпуса потребуется листовая сталь с толщиной 3-5 мм. Можно применить стальные трубы с большим диаметром или бочки.

В верхней зоне корпуса размещаются камеры для камней. В боковую часть монтируется дверца, через которую будет осуществляться полив паровых камней. Далее выполняется футеровка, складываемая из огнеупорного кирпича для топливника, а также для камеры с камнями.

Небольшая металлическая печь для бани со встроенным баком

В процессе работы такой печи горячие газы и огонь будут проходить сквозь камни и нагревать их вместе с водой. Для отвода газов следует организовать дымовую трубу из середины бака. Рекомендуется использовать сендвич-трубы.

Строительство печной конструкции своими руками имеет массу преимуществ. Однако, не имея соответствующих навыков и знаний, лучше прибегнуть к помощи специалистов или же приобрести готовую конструкцию из чугуна или металла.

https://youtube.com/watch?v=S5TRvRjgmLs

Выкладываем печь из кирпича

Если вы обладаете кое-каким практическим опытом в строительстве кирпичных печей, попробуйте сложить капитальную банную печку своими руками. Предлагаем вариант печи-каменки габаритами 102 х 129 см, оборудованной баком на 170 литров и рассчитанной на обогрев бани площадью 12 м².

Чтобы возвести печку, показанную на чертеже, заготовьте комплект материалов:

• полнотелый глиняный кирпич (красный) – 580 шт.;
• шамотный камень марки ША-8 – 80 шт.;
• колосники чугунные размером 30 х 25 см – 2 решетки;
• дверца основная для загрузки дров – 210 х 250 мм;
• дверка зольной камеры – 14 х 25 см;
• заслонка дымовая – 320 х 450 мм;
• дверца каменки – 51 х 42 см;
• труба стальная диаметром 57 х 4 мм – 6.3 м;
• железная полоса сечением 40 х 5 мм – 2 м;
• то же, размером 80 х 10 мм – 2.5 м;
• базальтовый картон, рубероид.

Также перед строительством нужно сварить бак–котел габаритами 102 х 77 х 25 см из листовой стали марки Ст20 толщиной не менее 3 мм. Технологию устройства железобетонного фундамента, приготовления раствора и печной кладки мы излагать не станем – она подробно описывается в инструкции по возведению камина.

Перейдем к постройке печи согласно представленным порядовкам:

1. Нулевой и первый ряды укладываются в сплошную. Ярусы 2 и 3 формируют зольник, устанавливается поддувальная дверца.
2. Ряд №4, перекрывающий дверку, — это дно топливной камеры, частично выкладываемое огнеупорными камнями с зазором 5 мм от красных кирпичей. Делается подрезка, вставляется колосниковая решетка и загрузочная дверца.
3. При укладке ярусов 5—9 строятся стенки топливника. На 10-м ряду готовятся ячейки под трубы, порезанные на заготовки длиной 1050 мм. Эти детали укладываются в гнезда и уплотняются базальтовым картоном, устанавливается емкость для воды.
4. С 11-го по 20-й ярус возводятся стенки печи вокруг бака. На 20-м ряду торец котла перекрывается двумя стальными полосами L = 35 см.
5. На 21-м ряду устанавливается дверь каменки, продолжается кладка наружных стенок по схеме вплоть до 26-го яруса. Сверху дверцы кладем 2 полоски длиной 650 мм.
6. На 27-м ряду начинает формироваться перекрытие печки. Делаются вырезы под укладку больших полос длиной 120 см. Кирпичи 28-го яруса перекрывают полость каменки, остается дымоходный проем.
7. Задвижка газохода ставится на 28-м ряду, ярусы 29—32 окончательно формируют печной свод и переход к дымовой трубе.

Шесть перемычек в виде труб Ø57 мм служат опорами для будущего массива камней и одновременно являются конвективными нагревателями воздуха в сауне. Спустя 2—3 дня, когда раствор хорошенько просохнет, нужно устранить дефекты, загрузить каменку и начинать пробную растопку. Подробное описание кладки по рядам смотрите в очередном видеосюжете:

Watch this video on YouTube

Печи для бани на дровах с баком для воды: конструкционные особенности

Печные конструкции имеют несколько составляющих. Корпус включает колосниковую решетку, топку, дымоход и пространство для размещения камней, называемое каменкой.

Печи для бани на дровах с баком для воды современного поколения изготавливаются из металла, иногда — из кирпича. Но лидирующие позиции занимают конструкции, выполненные из нержавеющей стали.

Материалом для изготовления колосниковой решетки обычно выступает чугун. Он обладает отличными характеристиками, способен выдерживать воздействие серьезных температур, долговечен. Для закрывания топки в конструкции предусмотрена герметичная дверца.

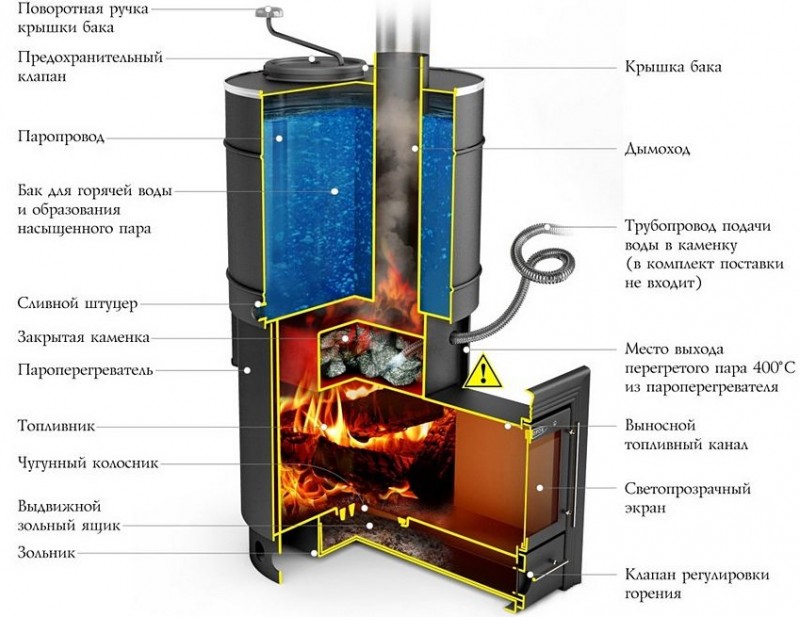

Устройство печи на дровах с емкостью для воды

Большинство моделей может предложить широкий диапазон функций. Поэтому у потребителей существует возможность купить недорого печи для бани на дровах, располагающие расширенным функционалом (например, от производителя банных печей Теплодар, или другой марки).

Этот список может включать возможность:

• осуществлять работу в рамках нескольких режимов;
• регулировать время работы;
• контролировать длительность прогрева банных помещений;
• устанавливать параметры в отношении качества пара;
• настраивать температуру внутри бака и парилки.

Дровяная печь для бани с баком для воды

Делаем стальную печку-каменку

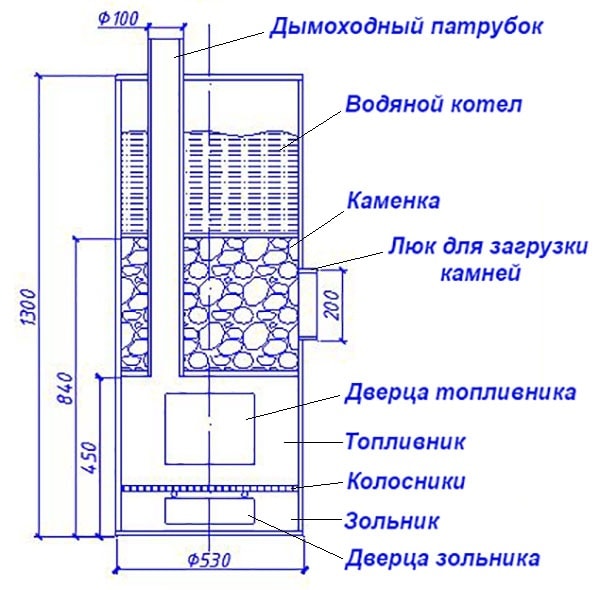

Устройство банной самодельной печи со встроенной каменкой и водяным баком показано на чертеже. Конструкция довольно проста – корпус теплогенератора, сделанный из железной трубы, разделен на 4 отсека – зольную камеру, топку, каменку и емкость нагрева воды. Внизу топливника установлены колосники, между остальными секциями – металлические перегородки, пересекаемые дымоходом.

На изготовление отопителя пойдут такие материалы:

• труба диаметром 400—500 мм;
• листовой металл толщиной 3 и 5 мм на перегородки;
• арматура либо уголки на колосниковую решетку;
• труба Ø10—15 см на дымоотвод.

Порядок сборки теплогенератора с интегрированным баком:

1. Выровняйте торцы трубы болгаркой, вырежьте проемы под загрузочные люки и дверки. Обработайте острые края.
2. Вырезанные куски металла пустите на дверцы – зачистите края, приварите ручки и петли.
3. Изготовьте круглые перегородки с отверстиями под газоход. Свод топки делайте из толстой стали 5 мм, остальные крышки – из листов 3 мм.

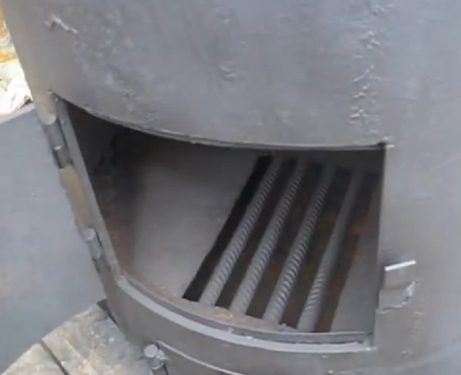

4. Колосники сварите из арматуры Ø12—18 мм либо уголков №4—4.5.
5. Смонтируйте все заготовки согласно чертежу. Сварочные швы зачистите и проверьте на проницаемость с помощью керосина.

Расположенный сверху бак оснастите удобной крышкой, в нижнюю часть емкость врежьте штуцер и установите сливной кран. Стык дымовой трубы и свода топливника лучше усилить ребрами жесткости, сделанными из металлических треугольников, поскольку это место прогорает в первую очередь. Как правильно изготавливается подобная печка, смотрите в последнем видео:

Watch this video on YouTube

Как выбрать удобный и безопасный бачок

При выборе бака учитывают материал изделия и его толщину предпочтение лучше отдавать нержавеющей стали, её толщина — 3—5 мм. Швы должны быть четкими, надежными, иначе такая ёмкость не прослужит долго.

Форма бачка не имеет большого значения, главное, чтобы установка и использование прибора были комфортными.

Если объема бачка недостаточно, то набираться он будет доверху, а это значит, что кипящая вода выльется на пол. Это очень опасно. А при слишком большом объёме вода не нагреется до нужной температуры.

При установке и эксплуатации печей нельзя забывать о правилах безопасности: не стойте близко к огню, осторожно используйте горючие смеси. Берегите свое здоровье и здоровье членов своей семьи

Конструкция банной печи на дровах с баком для воды

Схема банной печки с баком очень простая. Можно сказать, что вода нагревается в приборе сама: хозяин только топит печь и наполняет ёмкости с холодной жидкостью.

Дровяная печка расположена, как правило, в отдельном помещении от парилки. От нее идет дымоход. Рядом находится бачок, который заполняется жидкостью.

Этот бак соединяется парой трубок со вторым бачком, который, скорее всего, будет находиться в другой комнате — там, где непосредственно моются. Дымоход вместе с шибером уходит на крышу.

Вода в бачке на дымоходе нагревается за счет пламени от печи, затем через трубопровод жидкость переходит в ёмкость, расположенную в моечной.

Перед растопкой бани заполняются оба резервуара.

Принцип действия дровяных чугунных печей для бани

Закладка топлива в оборудование осуществляется несколькими способами. Этот момент зависит от типа дровяной печи для бани с баком для воды. В процессе сгорания дров образуется зола и сажа. Эти остатки топлива ссыпаются в зольник через колосниковую решетку. Зольник очищается от сажи и золы вручную. Дымовая труба предназначена для вывода газообразных продуктов горения, возникающих в процессе сжигания дров.

В результате сгорания топлива выделяется тепло. Подогретый воздух в несколько раз легче холодного, поэтому он поднимается по камням вверх. Камни нагреваются, отдавая тепло помещению парилки, где формируются комфортные температурные условия.

Пример устройства чугунной банной печи с баком для воды

Возможностью создавать оптимальный температурный режим обладают дровяные печи для бани с баком для воды с выносной топкой. В подобных конструкциях загрузка топлива в камеру осуществляется из помещения, примыкающего к парилке. Отходящие газы отдают тепло, происходит быстрое нагревание воды.

Печи для бани на дровах: как выбрать оптимальную конструкцию

Если вы планируете приобретение печи на дровах для бани, облегчить выбор поможет ряд параметров, на которые стоит обратить внимание:

• уровень тепловой мощности – зависит от размера парильного помещения (модель с высоким показателем мощности в небольшом помещении будет провоцировать перегрев, а маломощная печь в большой бане очень быстро сломается по причине высокой нагрузки);
• разновидность топки, которая может быть выносной или встроенной. В первом случае печь обслуживается из предбанника;
• материал – большинство моделей состоит из многослойного металла, благодаря чему исключается появление ожогов по причине случайного прикосновения к печному корпусу;

Бак для воды подвешен с наружной стороны банной печи

• тип печи – при частом использовании бани рекомендуется устанавливать закрытую конструкцию, которая удерживает тепло на протяжении длительного времени. Открытые варианты печей монтируются в парилках, используемых очень редко;
• объем камней – большое количество камней способствует более длительному удержанию тепла, а, следовательно, и снижению расхода дров;
• торговая марка – продукция лидирующих производителей отличается высоким КПД и обширными функциональными возможностями.

Специфика финских печей для бани на дровах от популярных производителей

Печные конструкции финского производства ассоциируются у потребителей с понятием надежности и комфорта. Стоимость изделий на порядок выше, чем отечественных. Но выгодные характеристики финской продукции оправдывают высокую цену.

Финские печи ассоциируются с высокой надежностью, комфортом и простотой в эксплуатации

Популярные бренды:

• Kastor – обогрев осуществляется за счет теплового излучения, идущего от камней и стенок корпуса. В основе действия конструкции лежит принцип конвекции. Наиболее выгодными характеристиками продукции является высокое качество материалов, применяемых в изготовлении печей, привлекательный внешний дизайн, специальная система воздухообмена и дверцы, выполненные из стекла;
• Helo – модельный ряд включает модификации для бытового использования в домашних банях (небольшая мощность и цена) и конструкции для саун общественного назначения (широкий функционал, высокая эффективность);
• Harvia – продукция бренда отличается долгими сроками эффективной службы, прочностью, экологичностью и высокой скоростью обогрева помещения. Печи экономичны;
• Narvi – оборудование компании предлагает потребителям удобство эксплуатации, простоту и высокую скорость нагрева.

Средняя стоимость финских печей:

Производитель	Стоимость, руб.
Kastor	23000 – 38000
Helo	35000 – 40000
Harvia	21000 – 38000
Narvi	37000 – 45000

Печь с баком для воды своими руками

Для изготовления собственными силами полноценной банной печи с каменкой и встроенным баком для горячей воды лучше всего использовать металлические трубы для водопроводов высокого давления. Для корпуса потребуется отрезок диаметром 500 мм и длиной 1200 мм .Для встроенного бака можно использовать трубу 350х600 мм. Толщина стен – не менее 8 мм.

Чертеж и схема изготовления приведены ниже.

В первую очередь в корпус банной печи вваривается зольник и верхняя стенка топливной камеры.

В качестве решетки можно использовать толстую строительную арматуру, дверцу для печки изготавливают из вырезанного болгаркой сектора 200х150 мм.

Боковые стенки топки можно выложить внутри колотыми кусками шамота, или установить дополнительные экраны из нержавейки. Наиболее сложным считается установка корпуса бака. Его вваривают в боковое окно, вырезанное сварочным резаком или болгаркой.

Самодельная банная печь со встроенным баком несколько отличается от описанных выше конструкций. Емкость для кипятка, изготовленная из толстостенной трубы, не контактирует напрямую с фронтом пламени. Бак и вода нагреваются благодаря теплу каменистой засыпки, контактирующей с верхней крышкой топочной камеры.

Если позволяют имеющееся оборудование и материалы, можно построить банную печь универсального типа.

В данной конструкции банной печи используется два вида водяных баков. Первый изготавливается в виде наставной емкости, устанавливаемой на дымоходную трубу. Это обеспечивает быстрый и эффективный нагрев неограниченного количества кипятка для парного отделения бани.

Второй бак выполнен в виде внешней или выносной емкости. Чтобы обеспечить нагрев, внутри дымохода укладывается змеевик из толстой легированной стали, диаметром 20 мм.

Конструкция получается достаточно массивной и металлоемкой, но при этом практичной и очень надежной. После того как топка была погашена, тепла, запасенного каменкой, хватит, чтобы обеспечивать кипятком все банное помещение.

Выбор печи для бани на дровах: на что следует обратить внимание

Перед тем, как остановить свой выбор на определенной печи, необходимо решить, какой будет баня. Она может быть «русской» или «финской». Различия между ними принципиальны. Русская баня обусловлена влажным и мягким паром, а значит и печка для нее должна быть открытого типа. Финская сауна подразумевает более сильный и в то же время сухой жар и для нее используется печь закрытого типа, на камни которой вода не наливается. Выбор полностью зависит от пожеланий домашнего мастера, а значит и лучшие дровяные печи для бани для каждого будут свои.

При выборе необходимо обратить внимание и на вес конструкции – если он будет большим, может понадобиться дополнительное укрепление фундамента, что не всегда возможно сделать при уже построенной бане. Размеры печей так же очень важны

Если сделать ошибку при установке, то пол может прогореть, и его нужно будет менять. А можно так и всю баню спалить.

В наше время довольно популярна стала установка дровяных печей длительного горения для бань. Выбрав этот вариант можно не беспокоиться о том, что топлива будет расходоваться слишком много. Такие конструкции способны поддерживать горение до 10 часов с одной растопки.

Еще при приобретении печи не стоит сбрасывать со счетов и репутацию бренда. Изучив отзывы покупателей о качестве, сложности установки и возможных проблемах в процессе эксплуатации сделать правильный выбор банной печки с баком для водыбудет намного проще.

Попробуем для начала рассмотреть, какие печи для финских бань предлагает производитель на российских рынках.

Изделие фирмы «Харвия» — модель 240 duo

Некоторые особенности финских печей и краткий обзор таких изделий на российском рынке

Наиболее известными брендами в этом сегменте являются такие производители, как Harvia, Kastor и Термофор. Именно на них и остановимся немного подробнее

Марка и модель	Фото	Тип и размеры, см	Мощность, кВт	Наличие дымохода	Цена, руб.
Harvia Legend 240		Закрытый,60x83x60	21	Есть	26500
ТЕРМОФОР Витрувия		Закрытый,68×78.5×66.5	18	Есть	22000
KASTOR Karhu-20 PK		Закрытый,49x78x51	18	Есть	36500

Как можно увидеть, финские печи для бани на дровах «Кастор» хотя и более компактны, но имеют большую стоимость, нежели изделия других брендов. Конечно, по одной печи из всей линейки моделей сделать определенного вывода не получится. И все же более широко финские печи сегодня мы рассматривать не будем, остановившись на более привычном для наших широт варианте русской бани. К тому же и различных модификаций таких печей на нашем рынке намного больше, что неудивительно. Ведь наши люди больше привычны именно к такому виду.

Оформление и выбор банных печей

Банная печь с баком популярна еще и из-за своего привлекательного внешнего вида.

Такой прибор можно обложить кирпичом, чтобы конструкция выглядела добротно. Подобный дизайн подойдет для бани в русском стиле. Некоторые хозяева оформляют печку как камин.

При выборе отделки учитывайте, что не все материалы устойчивы к высоким температурам и влажности.

Для правильного выбора конструкции, нужно знать, сколько комнат она будет обогревать. Расчёт мощности прибора: 1 кубометр приравнивают к 1 кВт.

Тип топлива также влияет на выбор. Печка с бачком для воды бывает:

• дровяной;
• газовой;
• комбинированной.

Тип конструкции также зависит от вида и расположения ёмкости.

Внимание! Печь нельзя топить на всю мощность: это приведет к порче металла и дымохода

До покупки прибора нужно решить, какой топочный канал выбрать: обычный или удлиненный. Это зависит от того, как будет происходить растопка печки: в одном помещении или в смежной комнате.

Материалы изготовления печей для бани с баком для воды

Материалы, из которых делают печи, всем известны – это либо металл, либо кирпич. И если первые легко приобрести и установить, то со вторыми не все так просто. Не имея специальных знаний и навыков сделать ее не получится.

При изготовлении печи из металла, чаще всего используется чугун – этот материал очень хорошо держит температуру. Именно поэтому его использование более оптимально. Перед тем, как выбрать печь на дровах для бани, следует определиться с этим параметром. Ведь если есть возможность недорого нанять профессионального печника, кирпичная будет очень неплохо разогревать баню. При этом по стоимости может выйти дешевле.

Но чаще всего домашние мастера приобретают именно металлические печи. Ведь в этом случае необходимы лишь небольшие знания, чтобы выполнить установку самостоятельно. А при строительстве новой такую печку можно без проблем перенести, чего никак не сделаешь с кирпичной. А значит имеет смысл рассмотреть чугунные изделия более подробно.

Конструкция из обычной листовой стали не столь практична, как чугун. Да и выглядит хуже

Чугунные печи для бани на дровах – так ли они удобны, как о них пишут?

Основным преимуществом такой конструкции является более быстрый прогрев помещения, чем при использовании кирпичной печи. При сравнении с обычной стальной вообще чугун вне конкуренции. Хотя обычная печка из листовой стали достаточно быстро прогревается, но при этом ряд недостатков, сопутствующих этому, сводит на нет это преимущество. Это и слишком жесткий жар, и излучение в инфракрасном диапазоне, и очень быстрое остывание при прогорании топлива.

Чугунная печь на дровах лишена этих недостатков. Плавно и быстро разогревшись этот материал мягко и плавно отдает жар, чем и обусловлена популярность таких конструкций. Еще одним немаловажным фактором является и долгий срок службы чугуна. Его не «ведет» от высоких температур, как листовую сталь. В последнее время довольно распространены чугунные печки для бани с баком для воды, который может быть расположен по-разному. О вариантах его размещения мы поговорим подробнее чуть ниже.

На срок службы подобной конструкции влияет и коррозия, которой чугун менее подвержен. Немаловажным фактором является и то, что в качестве топлива можно использовать не только дрова, но и любой другой горючий материал. Многие могут сказать, что подобным качеством обладает любая печь, но это не так. И сейчас объясним почему. Если рассматривать в качестве топлива отходы мебельного производства, а именно обрезки ДСП, то температура горения древесностружечной плиты значительно выше, чем у обычной древесины.

Расположение может быть и таким – все зависит от планировки

Доказать это довольно просто. Обычное стекло при нагревании в огне от обычных дров лишь трескается, в то время как пламя от ДСП его с легкостью плавит. Именно такие высокие температуры могут деформировать листовой металл, а кирпичная кладка может не выдержать и разрушиться. Особенно если раствор при ее кладке был приготовлен с нарушениями технологии. При этом для чугунных печей никаких проблем столь высокая температура не представляет. Но, все же, лучше использовать для растопки обычные березовые дрова.

Подводя итоги

В заключение хотелось бы сказать, что в наши дни чугунные печи для бани – это очень практично, недорого и стильно. Внешний вид их порой поражает – не имеет значения, сделана ли печь «под старину» или выполнена в современном стиле. А различные ценовые категории позволяют выбрать как бюджетный, так и элитный вариант – тут все зависит от финансовых возможностей. В любом случае покупатель останется доволен приобретением.

Надеемся, что информация, изложенная в статье, была для кого-то полезна. Если остались вопросы, то мы с удовольствием на них ответим в обсуждении. Пишите, спрашивайте или делитесь своими соображениями по теме или отзывами по той или иной модели.

Такое изделие бренда «Везувий» в мраморе обойдется в довольно крупную сумму

Напоследок хотелось бы представить вашему вниманию видеоролик на тему установки подобной печки своими руками:

Watch this video on YouTube

Заключение

Выбирая работающую на дровах печь для бань с баками для воды требуется учитывать много нюансов, влияющих не только на качество, но и на безопасность эксплуатации. Для небольшой бани стоит выбирать открытую каменку, которая может быстро прогреть парную. К тому же такие конструкции более экономичны, просты в обслуживании и могут работать на любом виде топлива. Для больших комплексов предпочтительны отопительные устройства закрытого типа, рассчитанные на большие постоянные нагрузки. В целом же выбор зависит от параметров помещения, топлива и вкусов владельца.
