Как правильно установить водостоки на крыше

Особенности монтажа пластиковой конструкции

Если детали выполнены из пластика, установка водостока для крыши своими руками будет проходить немного иначе.

Подготовительные работы

Определяем положение водостока. Он должен находиться в таком месте, чтобы в него попала вся вода, сливающаяся с кровли. Над люками для сбора воды должны находиться воронки желобов. Определяем их положение с помощью отвеса. При этом учитываем, что в одну воронку может поступать вода с лотка, длина которого не превышает 12 м. Приступаем к разметке креплений для кронштейнов.

Нужно знать, что для обеспечения максимальной эффективности работы системы желоба закрепляются под уклоном, направленным к водосточной трубе. Уклон составляет 5 мм на каждый погонный метр. Вычисляем величину смещения желобов, после чего намечаем места креплений крайних кронштейнов. Устанавливаем крепежи. Закрепляем на них шнур, который покажет линию крепления остальных кронштейнов. Намечаем на ней места установки крепежей, учитывая при этом, что расстояние между ними не должно превышать 40 см.

Соединить пластиковые детали можно при помощи клея. Такое соединение будет прочным, но неразъемным

Монтируем желоба

Сначала раскладываем на земле все элементы водостока. Нарезаем профильные детали на части нужной длины и соединяем их. Сделать это можно при помощи клея или специальных соединительных деталей. Выбирая первый способ нужно понимать, что соединение получится неэластичное и неразъемное.

В случае ремонта или демонтажа его придется просто вырезать и выполнить другое. Детали-соединители для желобов дают возможность при необходимости легко разбирать конструкцию. Соединенные лотки устанавливаем на кронштейны, используя при этом специальные защелки

Важно, чтобы крепеж не оказался на участке, где находится воронка или стык. Устанавливаем воронки, надеваем заглушки на торцы лотков, не соединяющиеся с другими элементами

Устанавливаем водостоки

Располагаем под воронками водосточную трубу. Соединяем воронку и водосток специальным элементом, напоминающим букву S. Специалисты не рекомендуют использовать клей для соединения этих элементов, иначе его невозможно будет разобрать для чистки. Используя угольник и отвес, контролируем положение трубы относительно стены. Она должна находиться строго вертикально.

Соединяем все детали водостока и намечаем расположение хомутов. Самый верхний крепеж должен располагаться непосредственно под первым соединением, что предотвратит возможное выскальзывание трубы. Расстояние между хомутами не должно превышать 1 м. Устанавливаем крепежи на стену, используя специальные фиксирующие лапки или дюбели. При этом помним, что расстояние от водостока до стены должно составить примерно 2 см. Раструб водосточной трубы подводим к люку ливневки, но не фиксируем его, чтобы иметь возможность осуществлять контроль за сливом.

Для защиты водосточной системы от попадания крупного мусора следует поставить специальную сетку

Как рассчитать материал

Перед тем, как установить водосточную систему для крыши, необходимо провести ее расчет. Проще всего доверить эту процедуру консультантам той фирмы, которая занимается реализацией водосточных систем. Также это могут сделать профессиональные монтажники кровли. Если же приходится подсчитывать материал самостоятельно, то удобнее всего начать с желобов. Для определения их общей длины суммируют длину всех скатов, с которых будет осуществляться сбор воды. Имея на руках этот показатель, довольно легко подсчитывается также число воронок, которые обычно устанавливаются с частотой 1 шт/10 м погонных.

Водосточные трубы приобретаются в таком же количестве, что и воронки. Их длина соответствует высоте кровли. Повороты высчитываются индивидуально, на что влияет конфигурация конкретного фасада. Хомуты и кронштейны также не сложно подсчитать. На каждый погонный метр желоба потребует один кронштейн. Хомуты подсчитываются по высоте здания: на каждом отдельном участке водостока должно быть не менее одного хомута.

Виды

При обустройстве жилого здания можно применять различные водосточные системы. Наиболее популярный вариант крепится снаружи сооружения и представляет собой совокупность различных элементов, в которых может скапливаться вода. Для дальнейшего вывода влаги иногда обустраивают ливневую канализацию или колодец. Дачники устанавливают обычные бочки для сбора воды, которой впоследствии можно поливать огород.

Этот вариант системы сливов называется организованным, наружным. Однако он мало приемлем для плоских крыш. Здесь лучшим выбором будет ливневая воронка, которая обычно имеет круглую форму. Вода попадает по стокам внутрь воронки, затем идет в трубы и направляется в канализацию. Необходимое число таких воронок в кровле определяется региональными природными факторами, а также площадью кровли.

Внутренний водосток может работать по системе самотека. Также иногда обустраивают вариант системы с сифоном. Такие системы требуют небольшого количества воронок. В водостоках, где вода должна идти самотеком, скорость потоков определяется углом наклона желобов.

Специалисты выделяют еще один вид водоотводов, который относят к неорганизованному типу. Такой водосток представляет собой кровлю с правильно обустроенным уклоном. По нему влага свободно стекает вниз, при этом фасад здания совсем не «страдает». Однако из-за того, что вода падает близко к фундаменту, повышается риск его разрушения. Такой вариант приемлем для односкатных крыш. Уклон при этом желательно делать в сторону внутреннего двора.

Такие кровли редко используются для жилых домов. Согласно СНиП, неорганизованные водостоки разрешены только на многоэтажных зданиях. Кроме того, для возможности обустройства неорганизованного водостока специалисты высчитывают ежегодное количество осадков в регионе. Оно не должно превышать 300 мм/год.

На той части здания, куда обращен скат, нельзя размещать балконы. Также там не должно быть проезжих частей, пешеходных зон.

Есть еще один вариант водостока, именуемый капельником. Он выглядит как планка, закрепленная на фронтоне или карнизе сооружения. Капельник является хорошей защитой фасада дома от воздействия влаги. Он действует следующим образом:

• вода попадает на пластину;
• затем она переливается в водосточный желоб;
• далее осадки попадают в водосточную систему.

Устройство разных видов водоотводов отличается. Рассмотрим подробнее традиционные системы наружного и внутреннего типа.

Из пластиковых бутылок

Облегченный и дешевый материал – это пластик. Имея достаточное количество пластиковых бутылок можно сделать из них водосток. Для этого подойдут темные бутылки из-под пива или кваса, чтобы не было видно мусора.

Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.

От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.

Бутылки накладывать внахлест на 2 см. Желоб крепится к крыше с помощью шуруповерта и проволоки.

Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.

Монтажные работы — как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

• Молотком.
• Маркировочным шнуром.
• Универсальной отверткой.
• Рулеткой.
• Трубными клещами.
• Крюкогибом.
• Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

Как правильно установить водосточную систему:

1. Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
2. Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
3. Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
4. Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
5. Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
6. Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
7. Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
8. Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
9. Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
10. Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
11. Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.

Выбор и расчет

Перед тем, как осуществить крепление водостока к кровельному свесу, нужно выбрать модель, которая лучше всего подойдет для конкретных условий. Производители предлагают обширный ассортимент комплектующих для сборки систем водоотведения из пластика, меди, оцинкованной стали, они выпускают модели с круглым и прямоугольным сечением

Чтобы водосток работал максимально эффективно, при выборе нужно обращать внимание на следующие аспекты:

• Диаметр. Чтобы определить диаметр желоба и трубы, которые подойдут для конкретной крыши, нужно выполнить расчет площади скатов. Чем больше кровля, тем больше должен быть, в разумных пределах, размер элементов водоотведения. Выполняя расчет, необходимо учитывать количество осадков, выпадающих в регионе.

• Материал. Оцинкованные модели монтируют на кровли из металлочерепицы и профнастила, водосточные желоба и трубы из пластика лучше «работают» с рулонными материалами, а медные устанавливают, если покрытие крыши выполняется из этого же металла.
• Рабочая температура. Пластиковые модели эксплуатируют при температуре от -40 до +50 градусов, а металлические от -50 до +150. Поэтому водостоки из металла считаются универсальными: они выдерживают суровый климат крайнего севера и жару экваториальных стран.
• Срок эксплуатации. Срок службы элементов водоотведения из пластика составляет 25-30 лет, служат всего 10-15 лет, а медные сохраняют эксплуатационные качества более 100-150 лет.

Сравнение разных систем водоотведения

Самодельный водосток

Готовые водосточные системы — это хорошо, но недешево. Что делать, если водоотведение надо сделать на даче и потратить для этого минимум? Есть несколько очень бюджетных вариантов. Первый — сделать водосток из пластиковых канализационных труб. Берут трубы большого диаметра (110 мм и больше), хорошего качества с толстой стенкой, разрезают их пополам и используют как желоба. В качестве водосточных труб можно использовать тот же диаметр или чуть меньше. Кронштейны удобнее купить готовые, но в принципе, можно сделать и самостоятельно. Подробнее как сделать водосток своими руками из канализационных труб смотрите в видео.

https://youtube.com/watch?v=6hoBj9WXiQQ

https://youtube.com/watch?v=hydAqXnBYnc

Еще более бюджетный вариант — водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.

Устройство

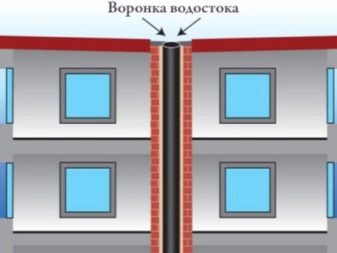

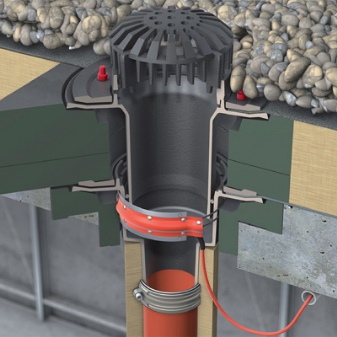

Устройство внутреннего водостока предполагает размещение труб внутри зданий. Такая система не позволяет трубам промерзать и хорошо подходит для регионов с очень изменчивой погодой. Плюсом системы является и то, что труб не видно с фасада, что улучшает экстерьер. Особенностью устройства является обязательное наличие дренажа или специального места, куда поступает дождевая вода.

Устройство системы предполагает обязательное наличие:

• трубопровода;
• приемных воронок с коллектором;
• специальных систем очистки.

В отличие от первого варианта, наружный водосток ставится на фасад сооружения. Большинство загородных частных зданий оборудуются именно такой системой. Главное ее удобство состоит в том, что устройство водостока допускается после строительства. С внутренним водостоком такой вариант не пройдет.

Преимущества внешнего устройства следующие:

• простой монтаж;
• простой уход;
• нет необходимости в профессиональных знаниях и навыках.

В каких случаях водосток устанавливают при финишных работах ↑

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

На заметку
Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

• Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
• Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Монтаж

Рассмотрим особенности сборки и установки металлических систем со всеми нюансами и предостережениями от ошибок.

Желоб

Установка желоба начинается с разметки. Имея необходимый инструмент, этап не займет много времени.

Кронштейн

Крепление кронштейнов или  поддерживающих скоб осуществляется на край стропил или установленную на фасаде лобовую доску с помощью саморезов.

Расстояние между крюками не должно превышать 50см. Первый крепеж устанавливается на расстоянии 15см от крайней кромки кровли.

В местах стыка водотока крепления устанавливаются с двух сторон от соединительного элемента на расстоянии 15 см, это обеспечит надежность и исключает протечки

Скат кровельного покрытия опускается к желобу, закрывая его на 1/3 ширины. В различных случаях приемлемо использование длинных или коротких кронштейнов.

Раскрой лотков

Производиться с помощью  ножовки по металлу, край обрабатывается напильником. Будьте осторожны, не повредите защитного покрытия.

 Вырез под воронку

Производится путем наложения и обведения отверстия воронки на нижней части водопротока. Работу производят ножовкой по металлу, это позволит выполнить прорезь наиболее аккуратно. Загните края среза по направлению к воронке для более надежного и плотного прилегания звеньев.

 Установка водостока в подготовленные крюки и их крепление в замках, комплектация воронками.

 Следующим этапом сборки горизонтальных лотков является монтаж заглушек.

Следуя простым правилам, крепление желобов не вызовет осложнений.

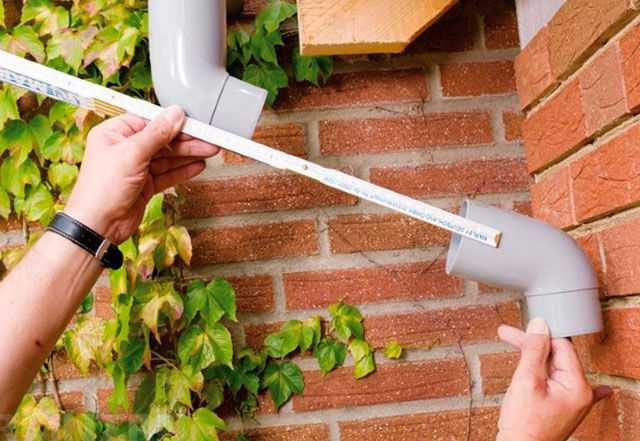

Водосточный стояк

Расстояние от фасада здания до водосточной трубы составляет 7-10см. Крепление производиться в хомуты. Желательно, чтобы они были одного производителя и материала с остальным механизмом водозабора.

Этапы работ.

1. Разметка позволит произвести монтаж быстрее. Для этого используйте уровень и отбивочную нить.
2. Крепление нижнего и верхнего хомута на отмеченной вертикале саморезами. Расстояние 15 см от концов водосточной трубы.
3. Стыковка отводных элементов: колено, поворот.
4. Крепление всех хомутов на вертикали с шагом 1,5 м друг от друга.
5. Установка трубы в посадочные места, предварительно освободив ее от защитной пленки. Затяжка вертикального элемента в хомутах.

Заключительным этапом сборки металлического водостока является проверка. Каждый узел проверяется отдельно. Для этого с самой высокой точки организуется подача воды из шланга или ведра.

Правильность собранной системы определяется отсутствием протечек и достижением жидкости конечной точки водостока.

• Отдавая предпочтение тому или иному металлу, не экономьте на комплектующих того же производителя и материала. Использование несовместимых металлов сокращает эксплуатационные показатели и эстетичный вид всей конструкции.
• Физические свойства металла изменяются в зависимости от температуры, этот фактор следует учитывать при монтаже.
• На каждый горизонтальный лоток приходиться одна водосборная воронка и вертикальный стояк.

Элементы водосточной системы

Водосток любой конструкции состоит из нескольких основных элементов:

• Желоб. Деталь, в которую собирается вода. Закрепляется под свесами крыши по всему ее периметру. Форма желоба может быть разной: прямоугольной, трапециевидной или круглой. Первый вариант имеет максимальную проходимость.
• Труба. Предназначена для отвода воды из желобов. Диаметр изделия определяется предполагаемым количеством стоков.
• Водоприемная воронка. Устанавливается на желоб. Предназначается для приема воды и отвода ее в водосточную трубу. Ее диаметр определяется диаметром водостока.
• Соединительные элементы. Всевозможные муфты, углы и переходники.

Для крепления конструктивных элементов используются хомуты и кронштейны. Первые закрепляют водосточные трубы, вторые предназначены для установки желобов. Кроме того, водосточные системы комплектуются разнообразными аксессуарами:

• Капельники. Ускоряют отвод влаги по желобам и предотвращают ее накапливание на свесах кровли.
• Ливнеприемники. Удаляют воду, стекающую из водосточных труб.
• Сетки для водоприемников. Защищают воронки от попадания мусора.

Все элементы подбираются в зависимости от сложности системы.

В продаже можно найти водосточные системы из различных материалов. На схеме представлены элементы пластикового водостока

Материалы для изготовления водостока своими руками

Для того, чтобы смастерить водосток своими руками для дачного домика или навеса, достаточно недорогих подручных материалов. Для изготовления водоотводов применяют:

• оцинкованную сталь;
• ПВХ;
• канализационные трубы;
• пластиковые бутылки;
• дерево.

Жестяной водосток для крыши своими руками удобнее сделать с помощью гибочного станка. Раскраивают листовой металл с учетом припуска на вальцевые швы. Кромки отгибают для формирования соединения. Детали раскатывают, выполняют швы вручную или специальной закаточной машинкой. Один край трубок зауживают, монтируют стояк.

Делаем водосток из жести

Из полимерных труб водосток собирается проще. Звенья соединяют аналогично канализационной системе. Для желоба цельный элемент распускают на 2 одинаковые части. С помощью фасонных деталей стояку можно придать нужную конфигурацию.

Водосток из пластиковых труб

Водоотвод из пластиковых бутылок — наиболее бюджетный вариант. Полутора-двухлитровые емкости соединяют в трубу нужной длины, предварительно отрезав горлышко и дно. Склеивают герметиком. Для желоба из бутылок изготавливают лотки, которые последовательно скрепляют степлером или проволокой через проделанные шилом отверстия.

Слив из пластиковой бутылки своими руками

Деревянный водосток собирают из досок, закрепив их под углом 90°. Соединяют в длинный желоб с нахлестом, чтобы не протекала вода. Дно выстилают полиэтиленовой пленкой. Монтируют конструкцию на кронштейны, придавая уклон. Отводную трубу можно смастерить из дерева, жестяного уголка, пластиковых труб. Для приема воды выкапывают канавку на расстоянии 1,5 м от стены, засыпают щебнем, боем кирпича.

Из дерева

Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.

Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.

Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.

Кронштейн можно сделать из дерева. Из деревянного бруса вырезают треугольник с посадкой для желобов. Кронштейны прибивают гвоздями или прикручивают проволокой к кровле. При установке края перпендикулярных желобов должны перекрываться.

Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.

Главная задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.

Временный водосток выглядит немного нелепо, но он сможет прослужить больше года.

Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.

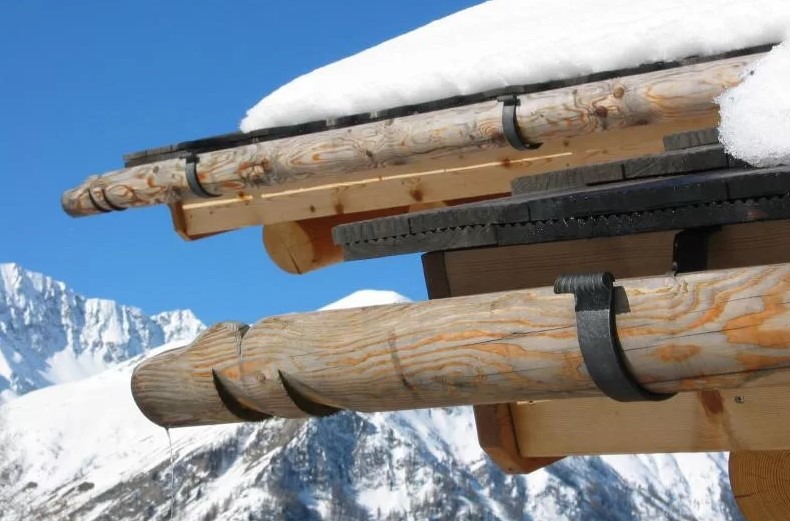

Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.

• Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
• Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая  палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.

Как установить водостоки, если крыша уже покрыта?

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует? Сейчас мы откроем вам пару секретов!

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

1. Монтаж водосточных труб ведется только снизу.
2. Крепежные отверстия должны быть небольшого диаметра.
3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.

Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

1. Для соединения труб используются муфты.
2. При введении нижней трубы оставляется зазор.
3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в  которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.
